Revit三维剖面框如何使用？用法有哪些？
在Revit中，我们经常要在三维中查看某一内部构件的三维形态，这时候我们就要用到剖面框的功能，下面我们就来讲一下它的三种使用方法：

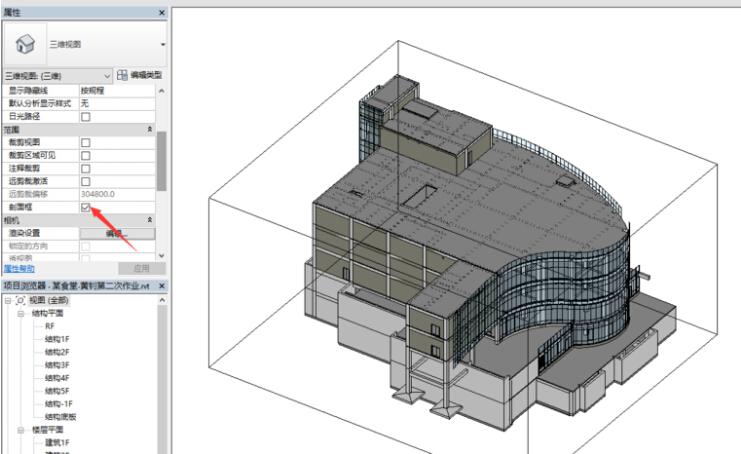

第一，最普通的，直接在三维的属性框中勾选“剖面框”，此时就会出现一个六面框，拖动六个面方向就可以进行剖

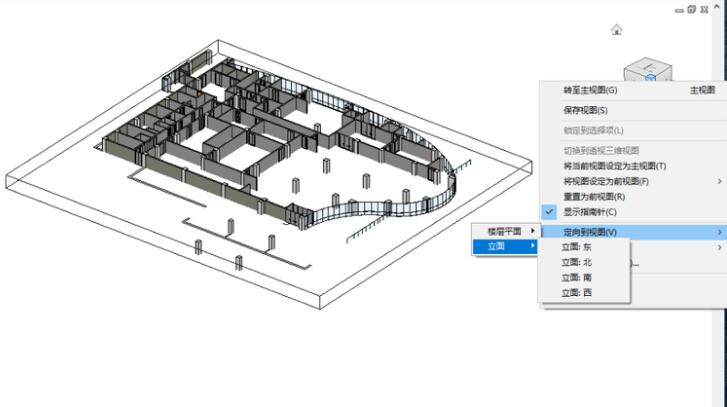

如果在三维中仅想看某一层或者某一立面，可以使用view cube右键“定向到视图”这一功能，然后剖面框就会给你自动剖到选择的楼层

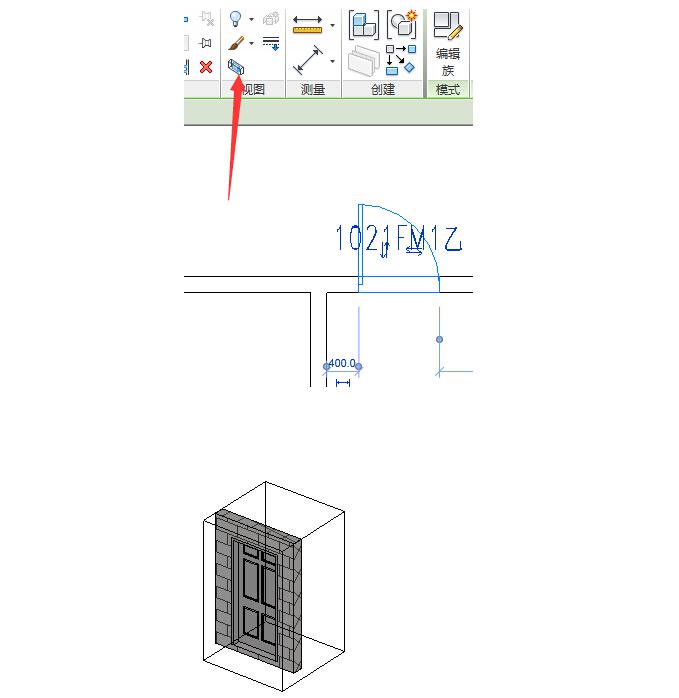

第三，如果想只查看某个构件，可以在平面图中选中此构件，然后使用“选择框”功能，这样就会在三维中只剖到此构件
注意三种方法如果要恢复完整的三维视图状态，都是在属性框中把剖面框勾掉即可!
