我们讲到了三维模型的编辑会相比两维对象要困难许多，这主要是由于三维模型的操作相对比较困难造成的，这次，我们就来讲一些三维对象的编辑功能。

    次级物体选择

    在讲这个概念之前，要先讲一个三维实体的层级，我们将下面这样一个三维实体，可以自上而下分为几个层级：

    实体->特征（比如打孔或者倒圆角等）->面->边->顶点

    通常我们在选择对象的时候，只能选择整个对象，所以觉得编辑不是特别灵活，但是，如果能直接选择某一条边或者一个顶点，是不是就能更加灵活的编辑这个对象了？

    是的，所以AutoCAD提供了次级物体选择的功能。界面上很难找，所以我直接教你们最简单的方法！记得划重点！

    按着CTRL去选择！

    来看看实际选择时候的效果：

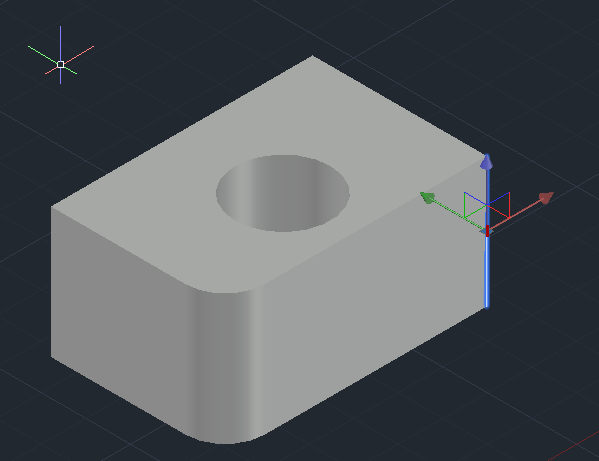

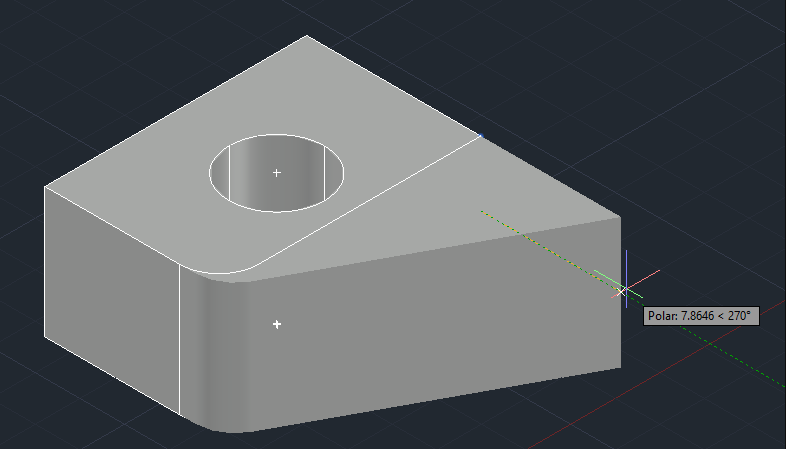

    这里我选择一条边，然后拖动它的夹点，会发生什么？

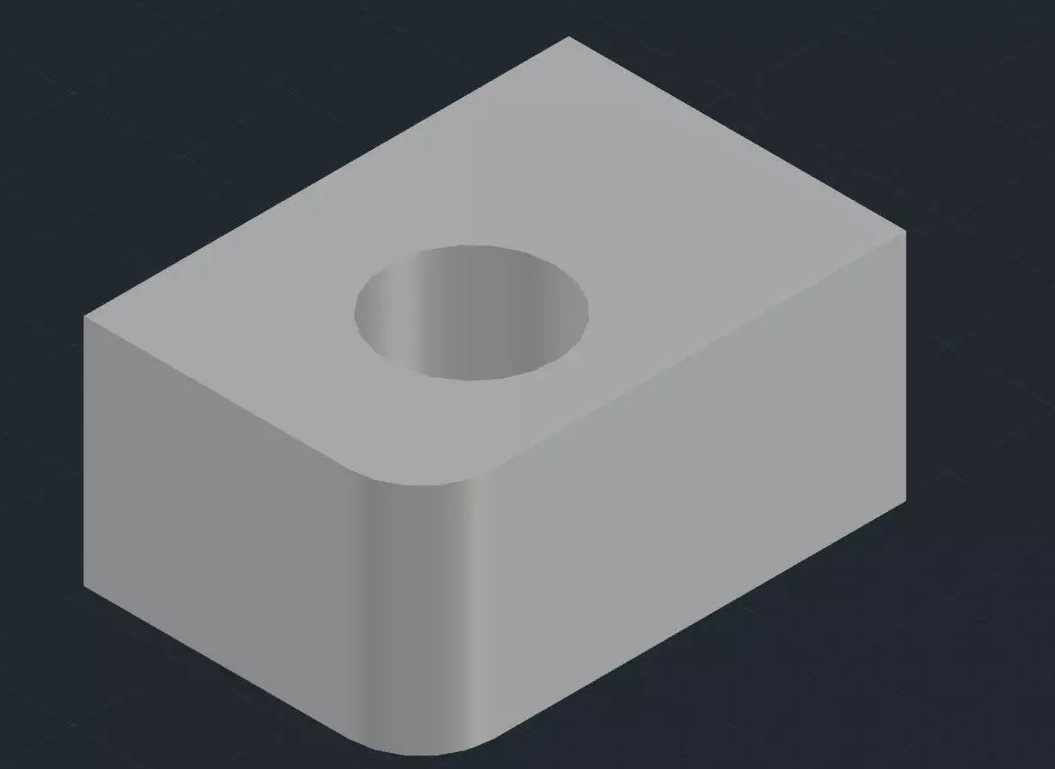

    整个实体对象都发生了改变，这就是一种最简单直接去改变实体对象的方法。利用这个方法，还能做到例如改变圆孔的位置或者大小等等。

    实体编辑SOLIDEDIT

    SOLIDEDIT我们之前讲过，是一个非常强大的三维实体编辑的功能。我们之前讲了抽壳，还记得吗？不记得的看这里：用LOFT命令，创建天圆地方的形状

    在SOLIDEDTI命令中，所有的子选项都是按照“边/面/体”的方式来分类的。由于子选项太多，这里挑几个讲一下：

    01、分割实体

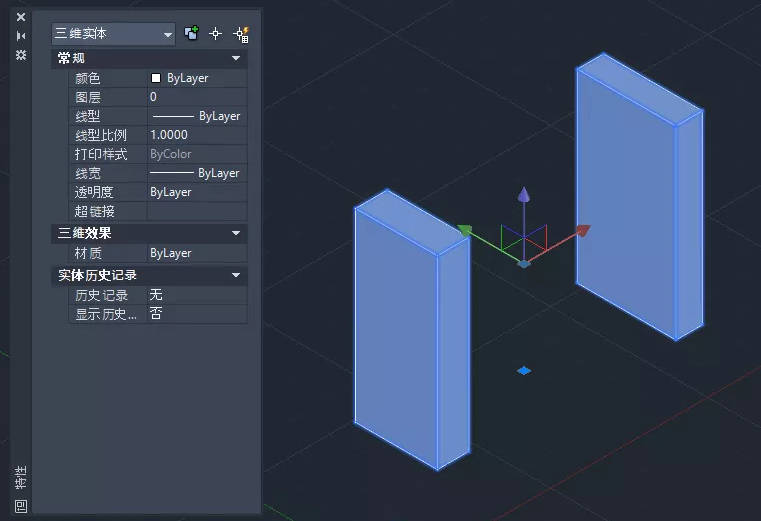

    在实体操作里面，经常会用到布尔运算，而两个不相交的实体，可以用UNION命令合并成一个对象并且保持物理位置：

    如果这个时候需要把他们分割成两个对象该怎么办呢？可能有经验的用户会说：“反正中间空那么大，直接SLICE命令，大刀片子切成两半不就好了？”

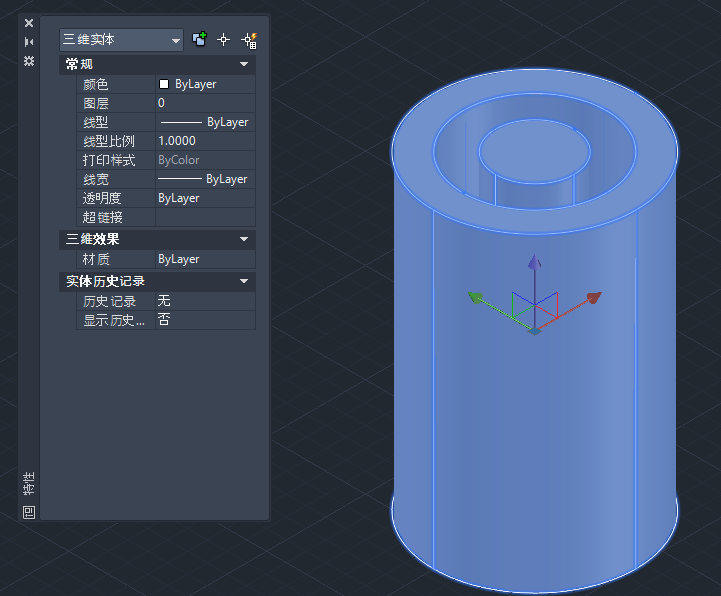

    那么下面这种情况呢？

    老老实实的用【体】选项下面的【实体分割】，轻松搞定。

    Done

    02、压印

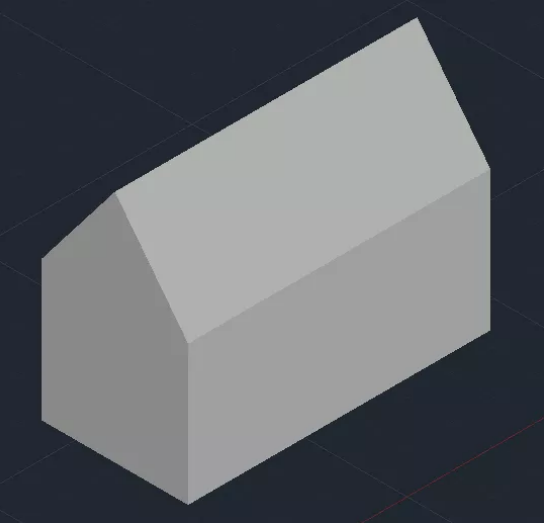

    以前要画个这样的房子，应该怎么画呢？

    一般都是直接跑到左视图，画个侧面，直接拉伸对不对？

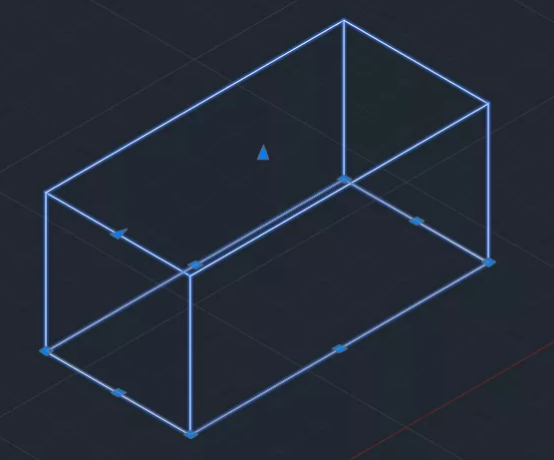

    今天我就来讲一个特别的方法，先画一个方盒子：

    然后在顶面上，用中点捕捉，画一条直线。

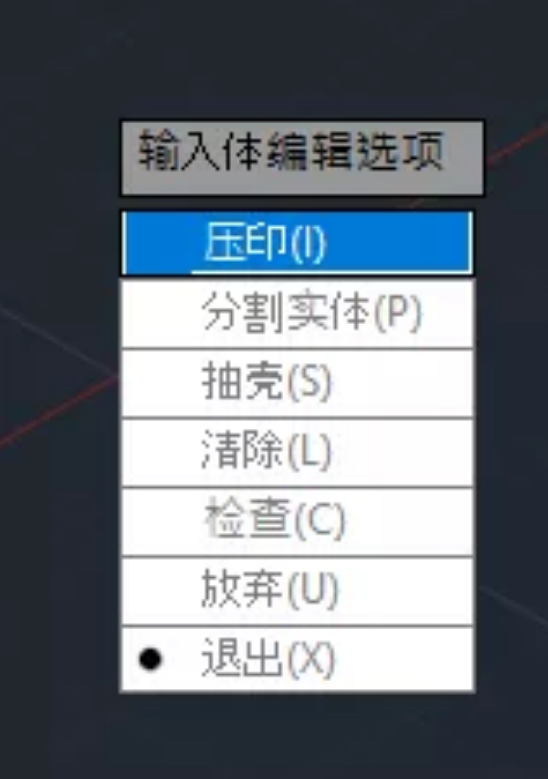

    运行SOLIDEDIT命令，找到【体】->【压印】:

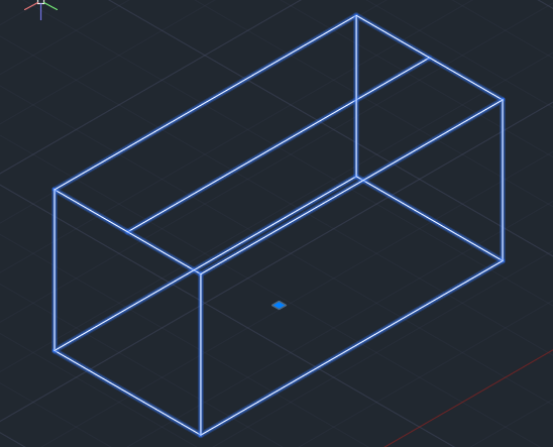

    按照提示，将直线压印在盒子上：

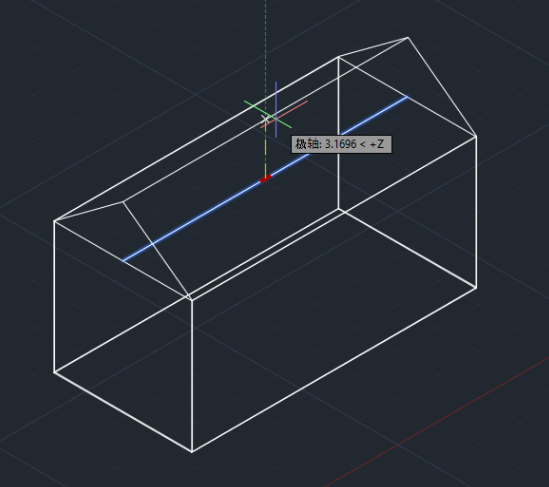

    然后用前面学到的次级物体选择的功能，选中压印上去的那条边，将它垂直向上拖拽：

    最后完成。

    其实这只是个压印的小应用，这个功能还能够用在创建实体交界的边界等等，非常强大。因为压印命令太牛了，所以后来专门给了它条单独的命令：

    IMPRINT
