Revit中怎样做出异形土墩？需要哪些步骤？
相信很多建造的人都知道，在建模过程中，有很多时候需要做异形构造模型，这时就需要用到体量，下面以异形土墩进行讲解。

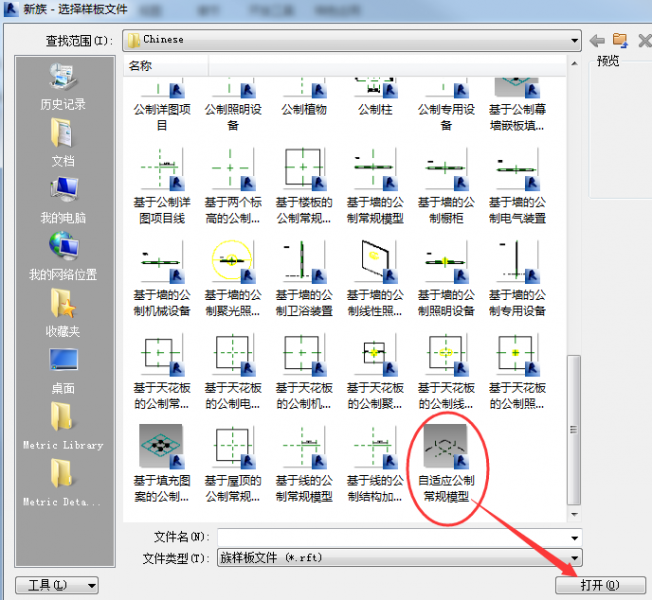

1、选择自适应公制常规模型族样板新建族，如图所示。

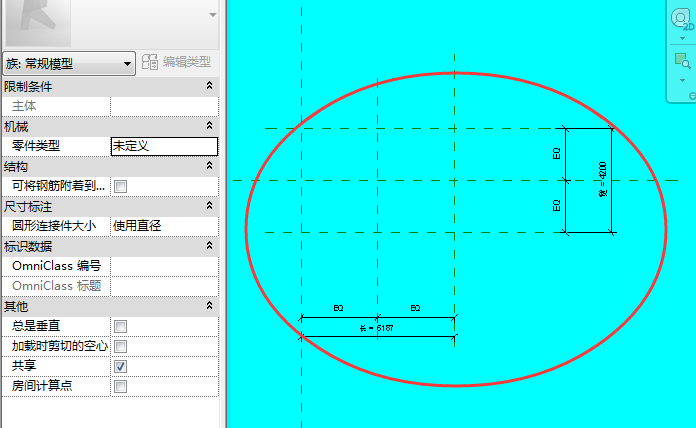

2、做几根参照线，给长和宽分别加上参数，如图所示。

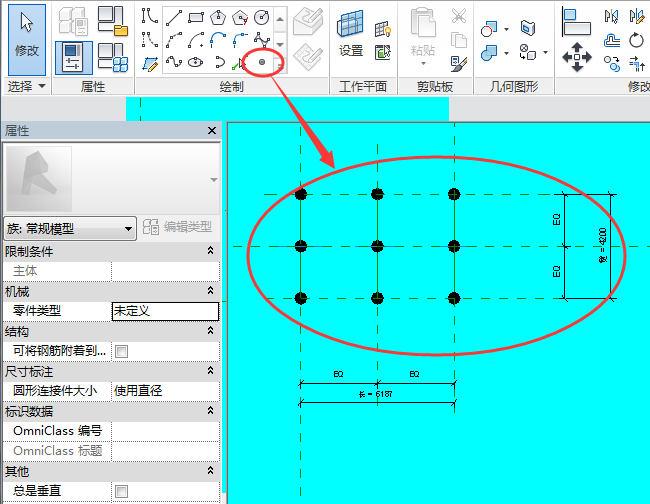

3、放置点图元，如图所示。

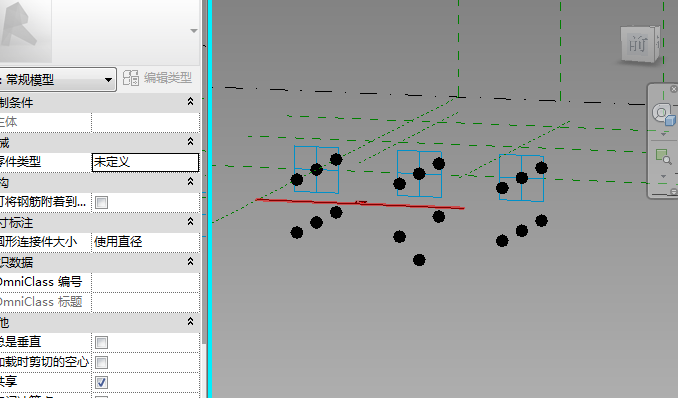

4、在三维视图选择所有点图元，在立面视图往下**，调整到合适位置，如图所示。

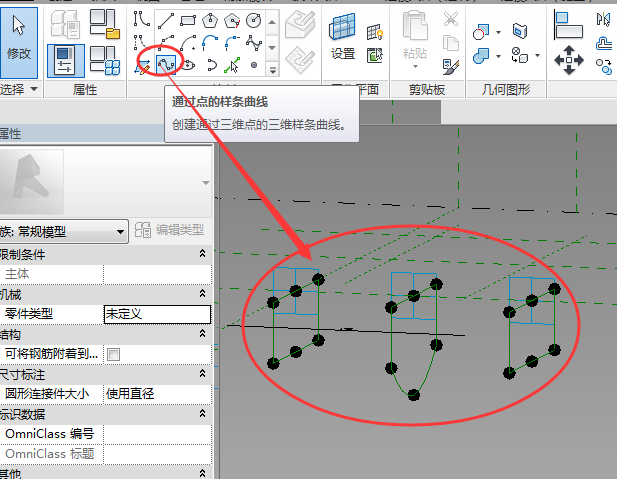

5、选择“通过点的样条曲线”把它们连接起来，同时给部分点加上参数，如图所示。

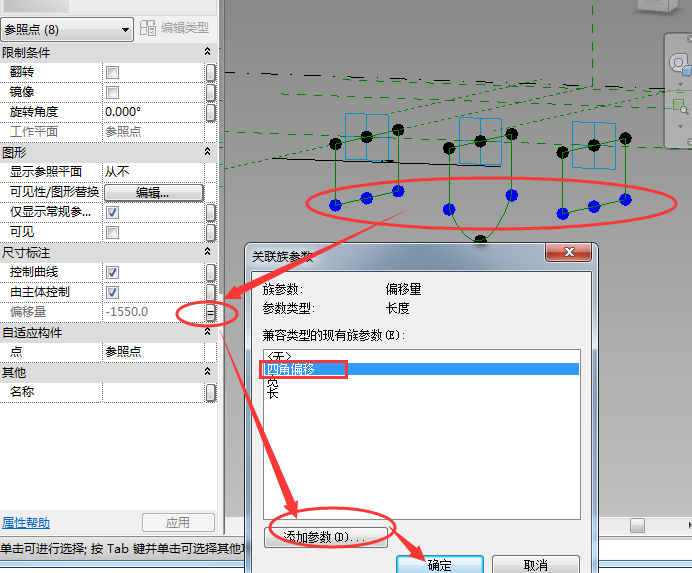

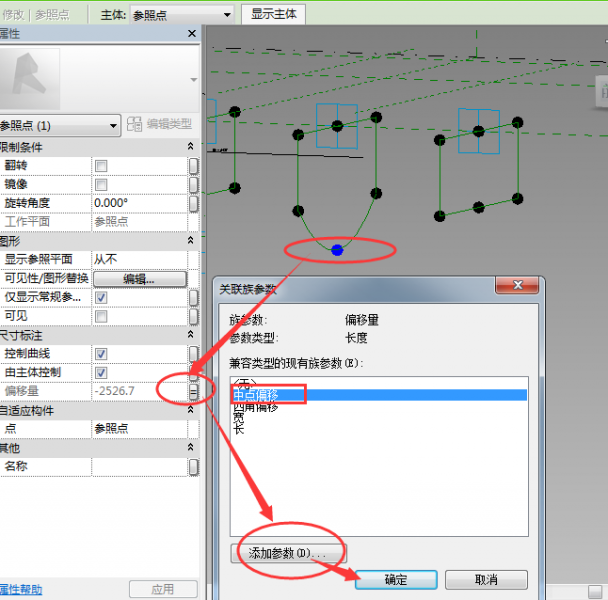

给点添加参数，如图所示。

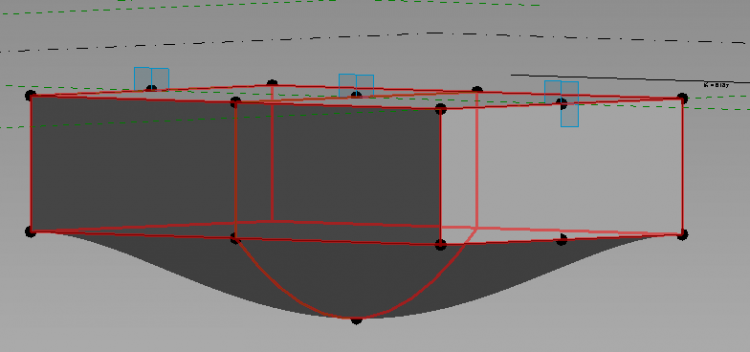

6、最后选择所有曲线创建实体形状，最后调试下参数，异形土墩做好了，如图所示。
意义：通过学习上述文章，不仅可以了解到如何创建异形构件，还可以学习到在创建模型时，可以通过添加点图元的方式给建造模型创建合适的条件，合理运用。
