    动态块文章之前也发过不少，下面给大家罗列了部分，今天这个问题是一位学员在看育设学堂CAD参数化和动态块教程问我的，他做的动态块三个窗户没法均分联动，现将过程和难点分享一下。

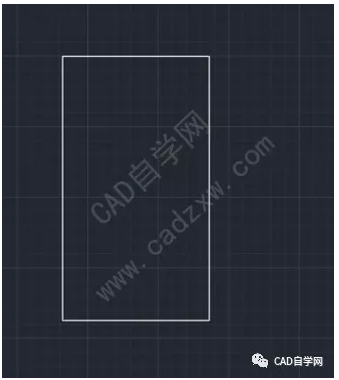

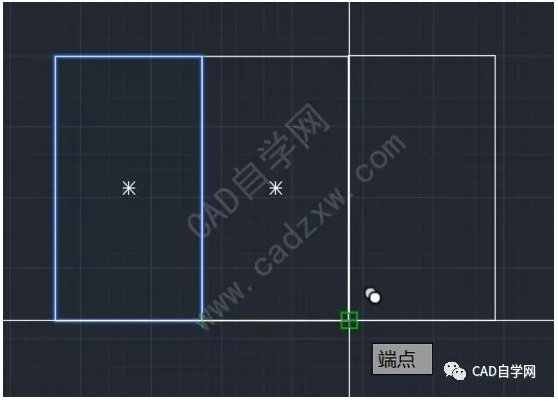

    1、绘制任意一个窗户并复制两份；

    2、将上述三开窗制作成块；

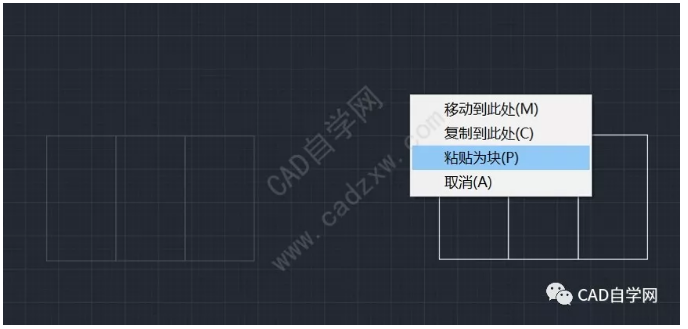

    注：我这里直接选中三开窗，按住鼠标右键不放，移动至适合位置选择粘贴为快；

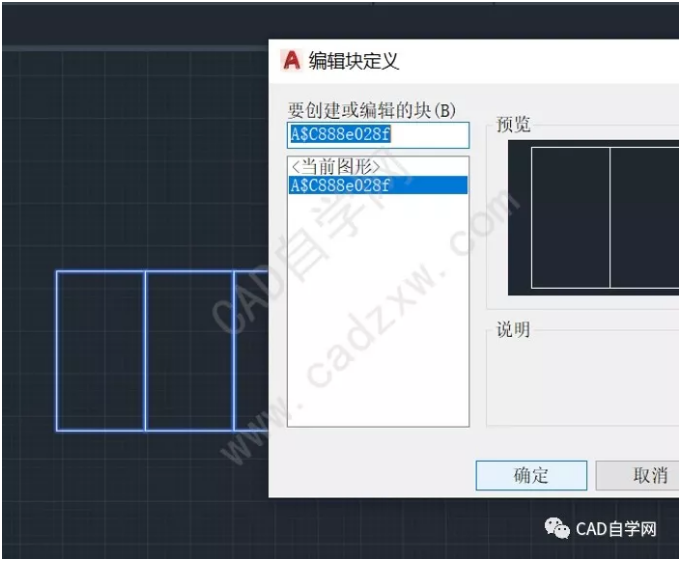

    3、双击制作的块进入块编辑器；

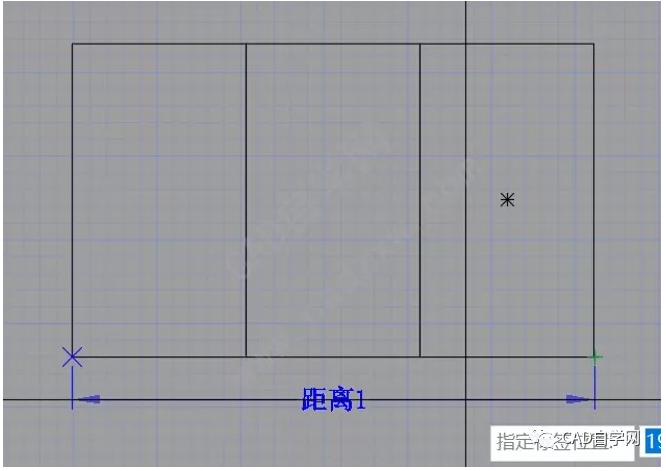

    4、定义线性参数，如图;

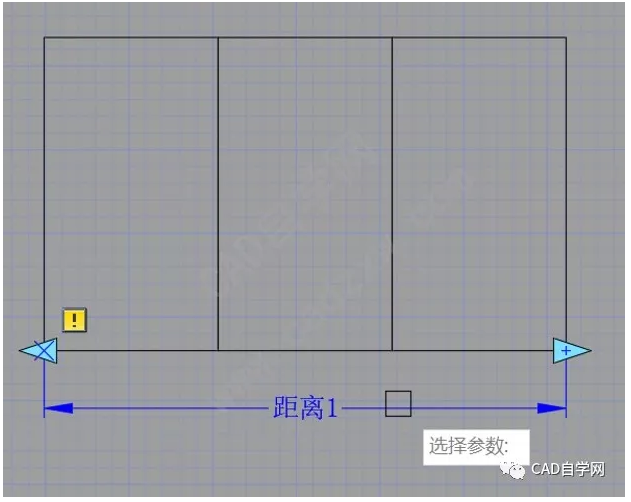

    5、定义第一个拉伸动作，参数是距离1；

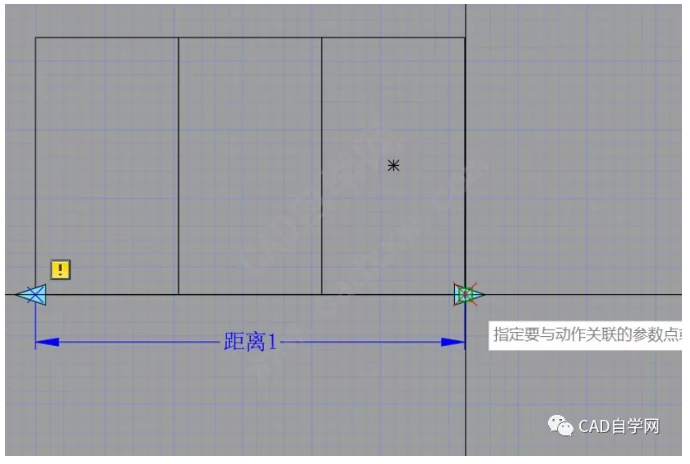

    6、与动作关联的参数点，可以选择右下角点；

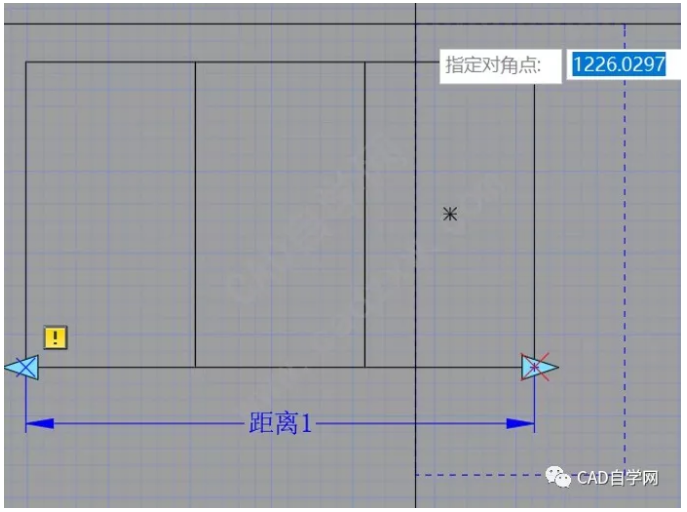

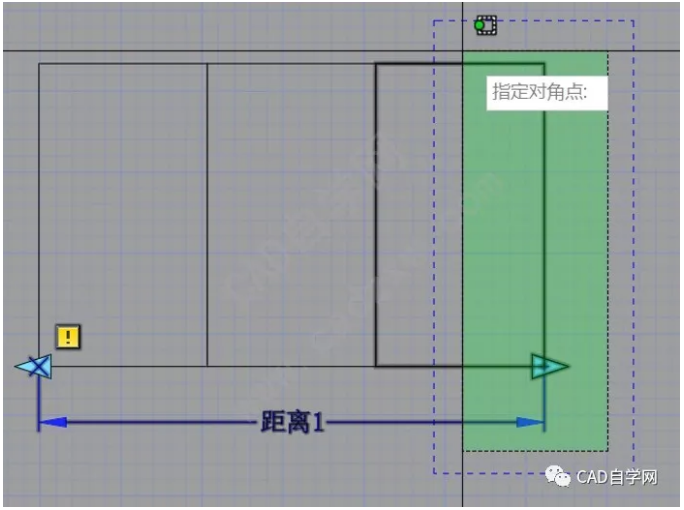

    7、指定拉伸框架；

    8、选择对象回车，如图，一定要包含参数1；

    注：到这里第一个拉伸动作完毕。

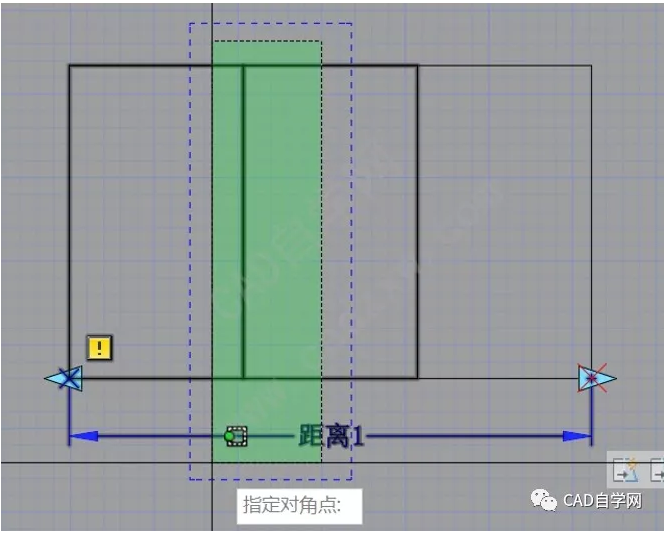

    9、制作第二个拉伸动作；

    注：对象一定要包括参数1，其他同拉伸动作1。

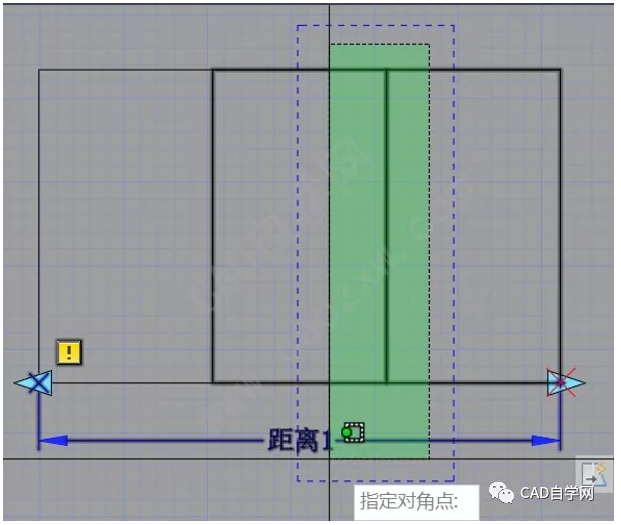

    10、制作第三个拉伸动作；

    注：对象一定要包括参数1，其他同拉伸动作1。

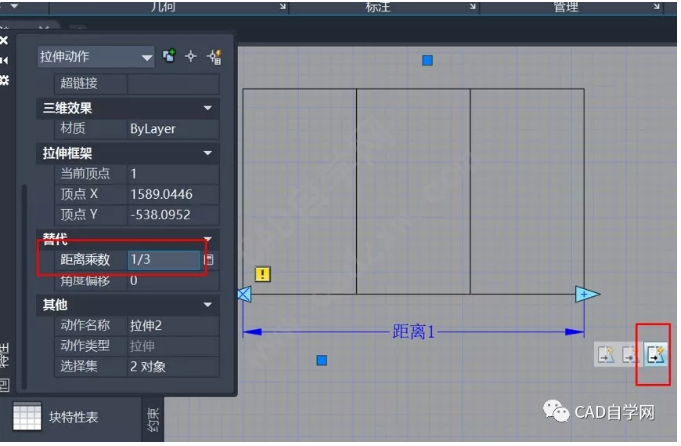

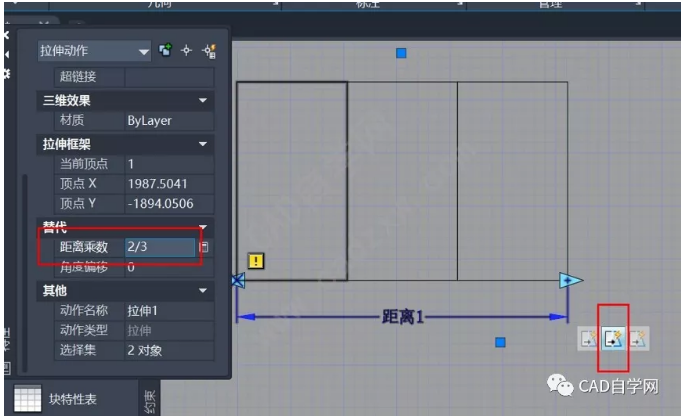

    11、选中第二个拉伸动作，按ctrl+1打开特性对话框，将距离乘数改成2/3;

    12、选中第三个拉伸动作，按ctrl+1打开特性对话框，将距离乘数改成1/3;

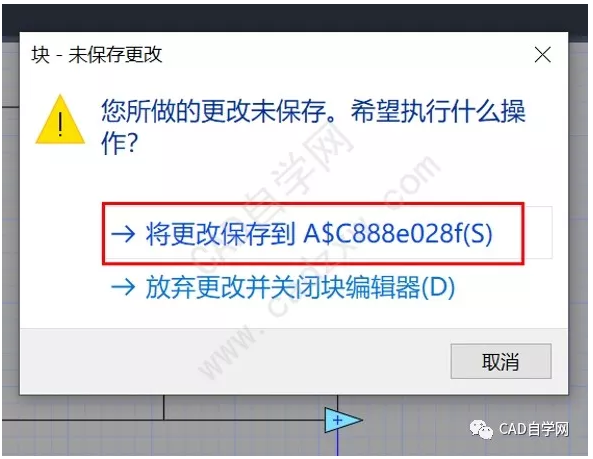

    13、关闭块编辑器，保存。

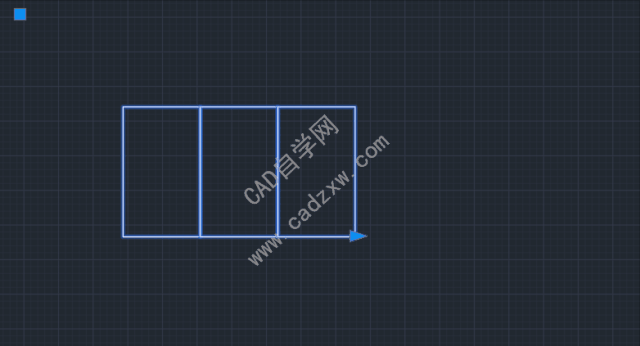

    效果如图：
