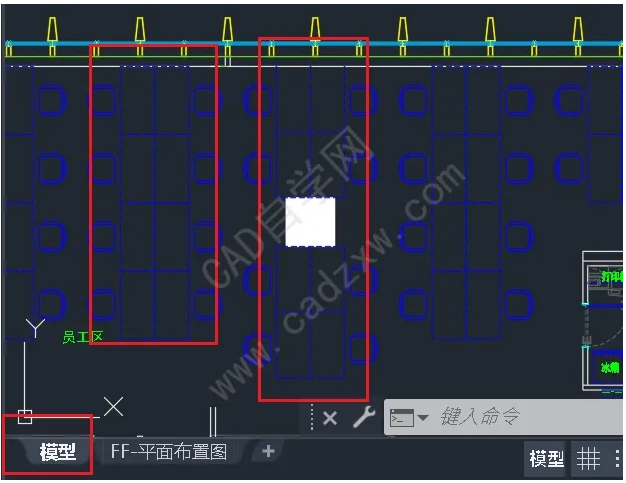

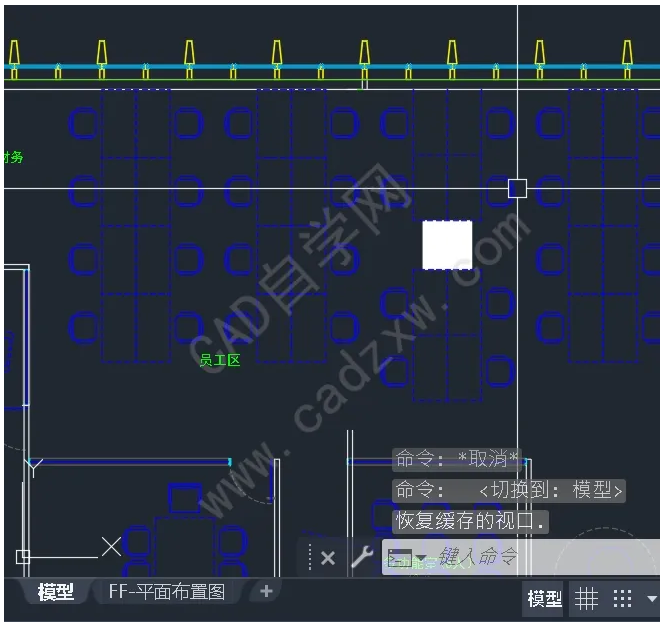

    模型空间中这些都显示虚线，如图：

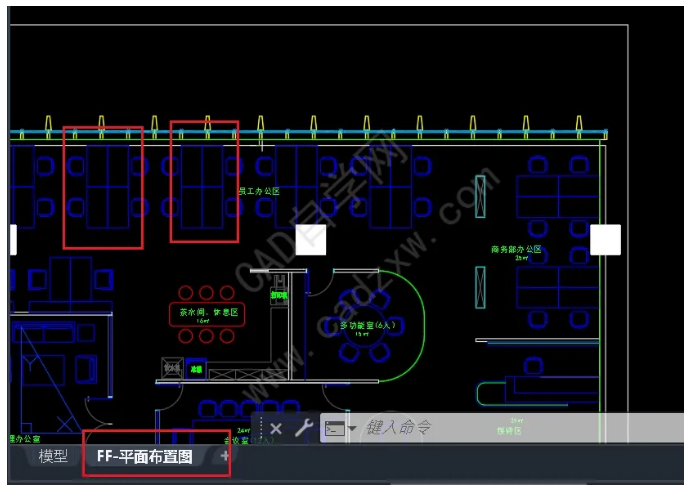

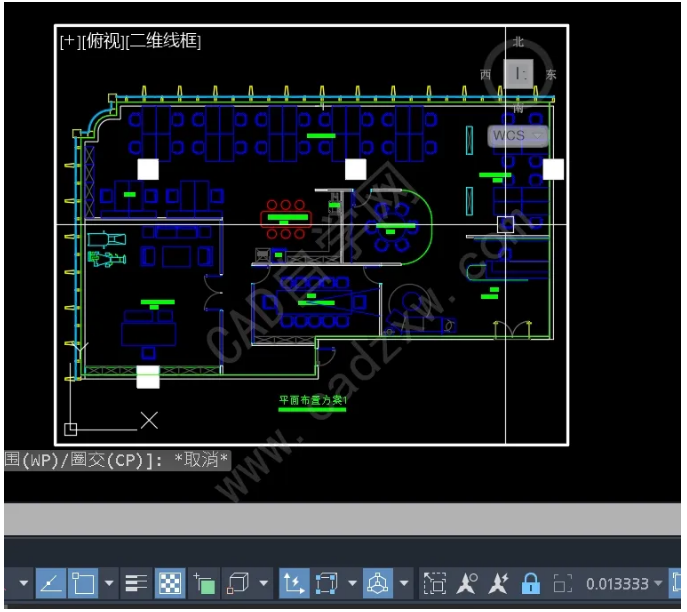

    而布局空间中显示的却是实线，如图：

    这是为什么呢？

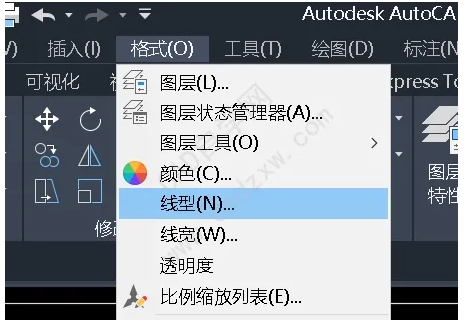

    首先我们点击格式，线型；

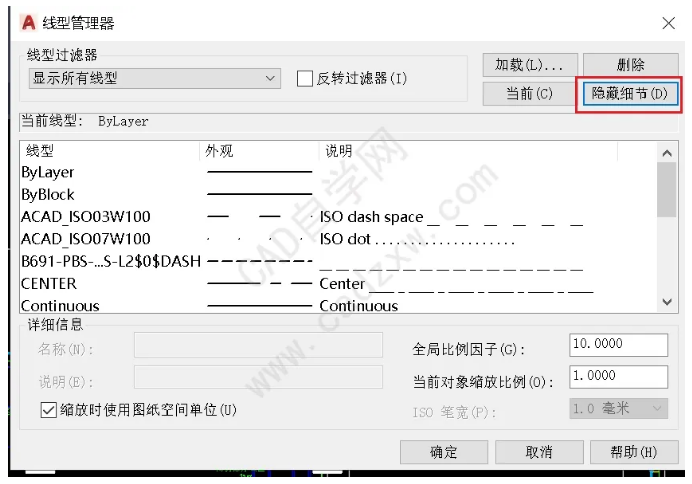

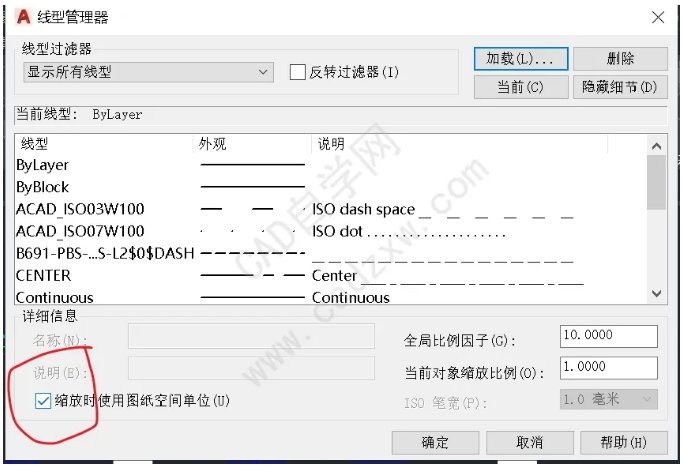

    打开线型管理器，把右上角显示细节打开；

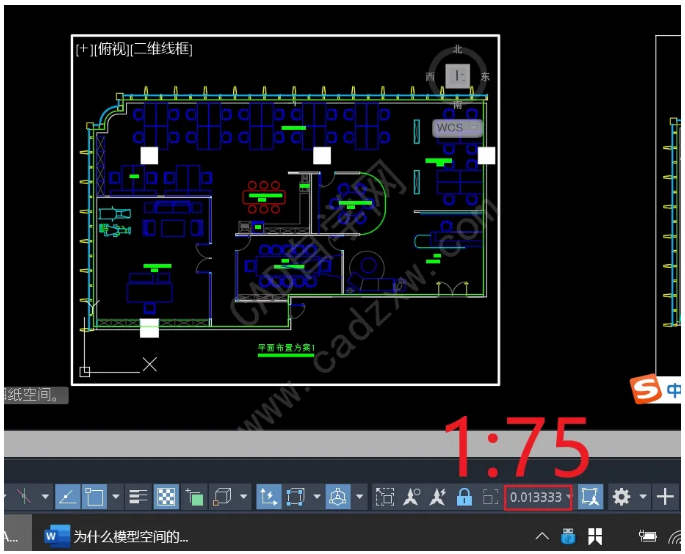

    从上图我们可以看到该同学把缩放时使用图纸空间单位勾上了，如果勾上，假如视口比例是1:75，那么该视口中的图形就会缩小75倍，然后线型比例还是10，虚线的一个单元的尺寸相对于图形过大，就相当于模型空间里将线型比例设置成10X75=750的效果，这就是虚线显示成实线的原因了。

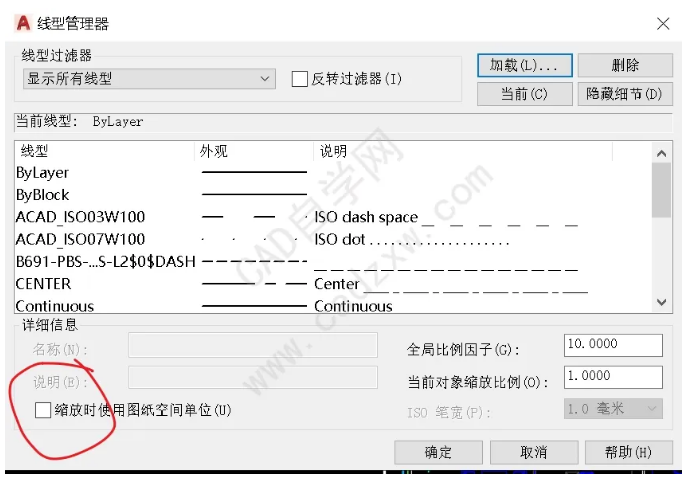

    如果想解决这个问题，方法一就是把这个勾去掉；

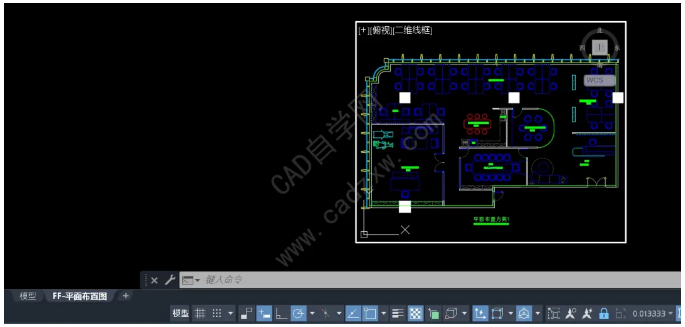

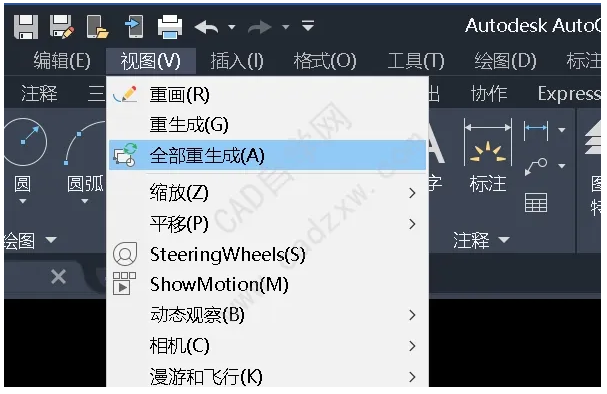

    然后点视图菜单，点全部重生成；

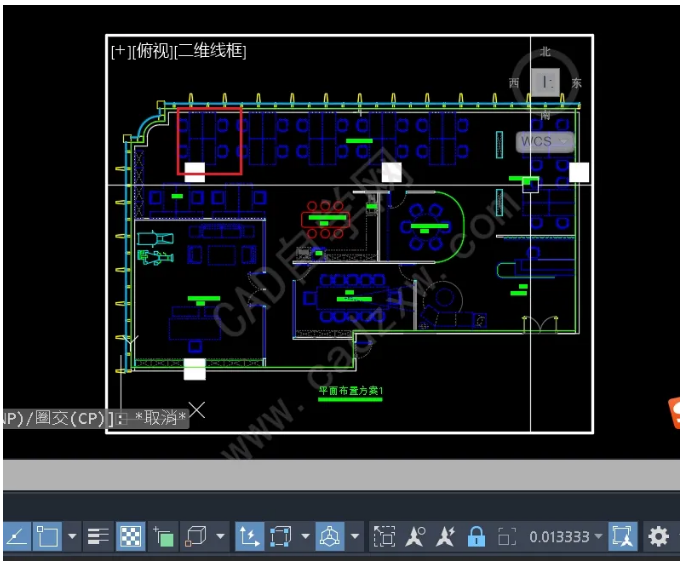

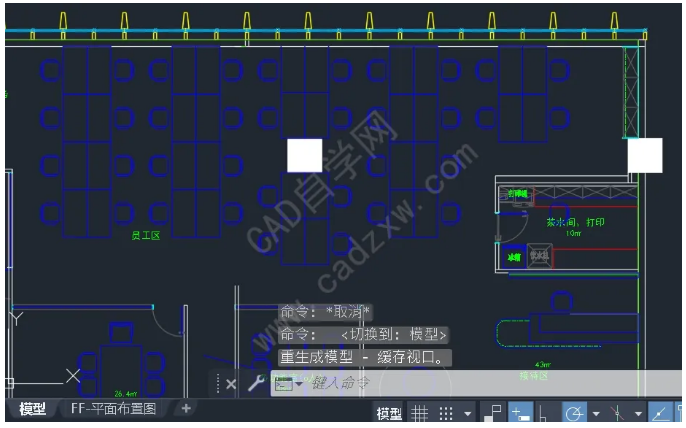

    我们可以看到已经是虚线；

    而且模型空间中也不影响；

    这种方法适合模型空间作图和出图的同学。

    那如果要布局空间作图和出图的同学就不那么方便了！

    首先布局空间作图，我们肯定是要把这个勾上的；

    勾完，显示的实线怎么办？

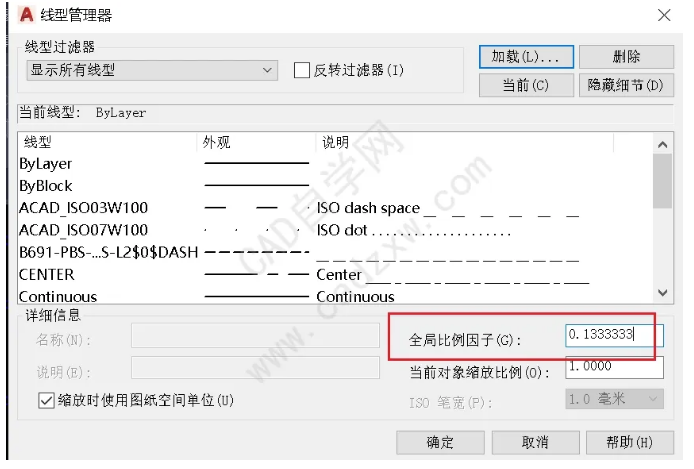

    这时，我们只需要改全局比例因子即可，为什么是0.1333333呢，10/75，为了和之前模型空间的匹配。

    图缩小了75倍，全局比例因子显然要跟着缩小75倍嘛，就是这个意思。

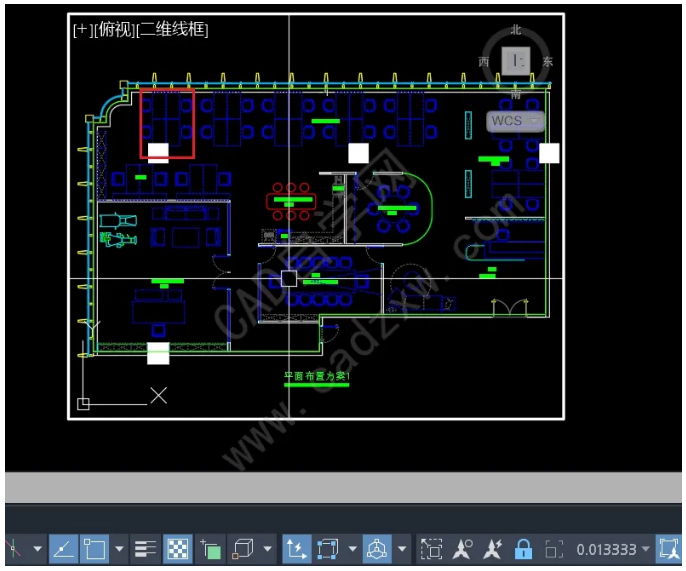

    是不是恢复了原状；

    后面不管视口比例多少，他都会自动匹配。

    但是模型空间中会受到影响，这个不用管就行了，毕竟出图是用布局出图，模型空间只是画图而已。

    完，今天分享就到这里，如果对你有点点帮助就够了！
