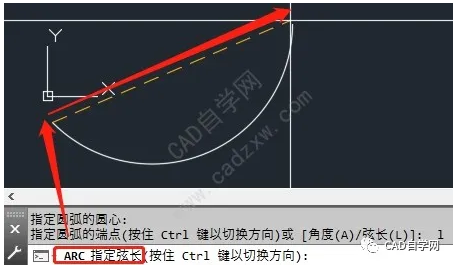

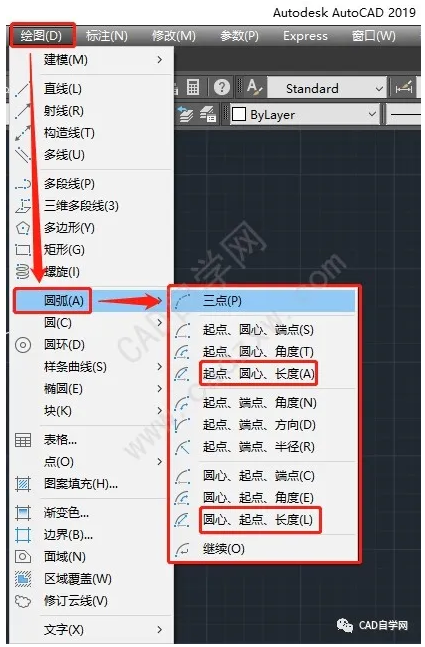

在实际工作中，不少朋友都会有根据指定弧长来绘制圆弧的需求，然而截至AutoCAD2019版，软件自带的圆弧绘制方式仍然只有如下几种：（其中“起点-圆心-长度”以及“圆心-起点-长度”，这二者中的长度指的是弦长，而并非弧长）

    目前来讲，要在CAD中绘制指定弧长的圆弧（比如石材下料工作中的弧形板绘制），可以通过以下四种方法来进行：

    方法一：通过【定距等分】绘制

    通过定距等分点来绘制指定弧长的圆弧，本质上是在已有弧线段之上截取一段指定长度的圆弧，具体步骤如下：

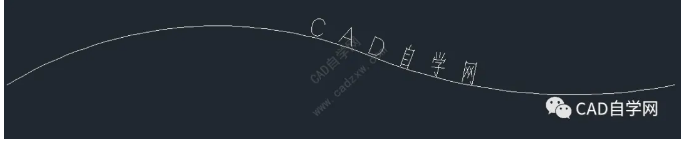

    1、选取图中已有的弧线或根据具体需求绘制出弧线段，如下图：

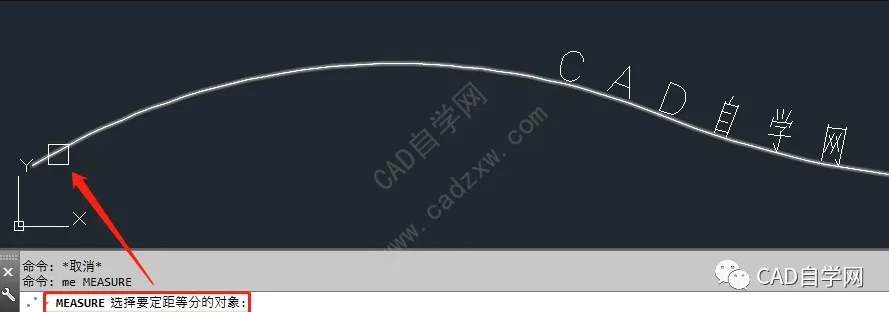

    2、输入命令【ME】→选择要定距等分的对象

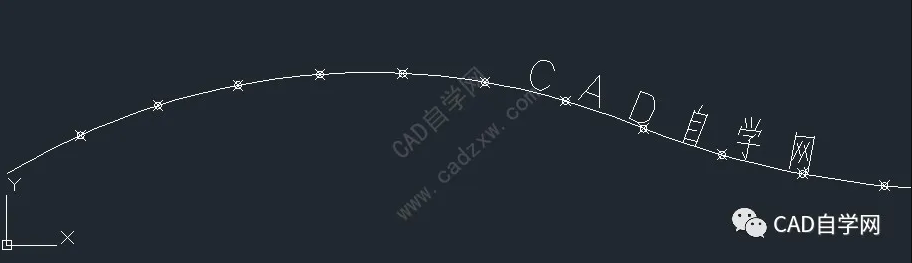

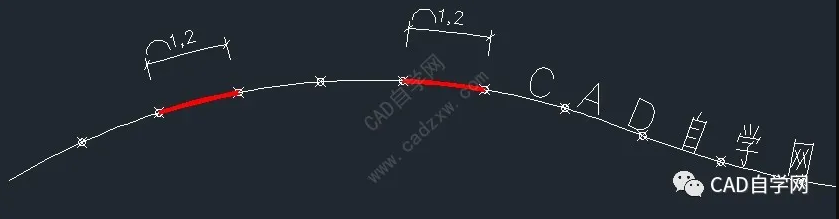

    3、指定线段长度（本例中为1.2），得到等分结果如下（已设置点样式）

    4、完成上述步骤之后，同一段弧线之上相邻节点之间即为长度=1.2的圆弧

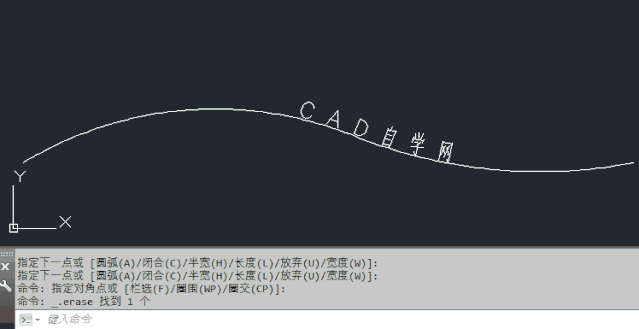

    5、以上步骤GIF动图演示如下：（定距等分的线段长度，即为我们需要的弧长）

    方法二：通过【路径阵列】绘制

    与定距等分类似，通过路径阵列得到指定长度的圆弧，需要提前准备好作为路径的弧线段，具体步骤如下：

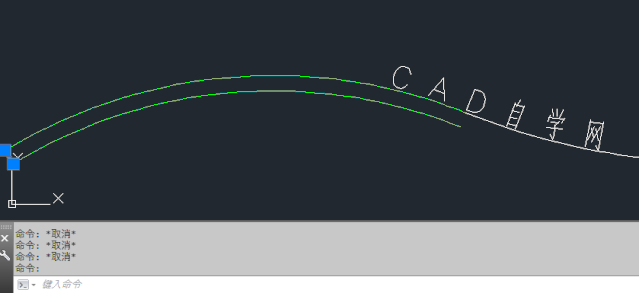

    1、以弧形段园路收边石材（弧形板）下料为例，如下图绿色线段，需注意要指定长度的圆弧是外弧还是内弧

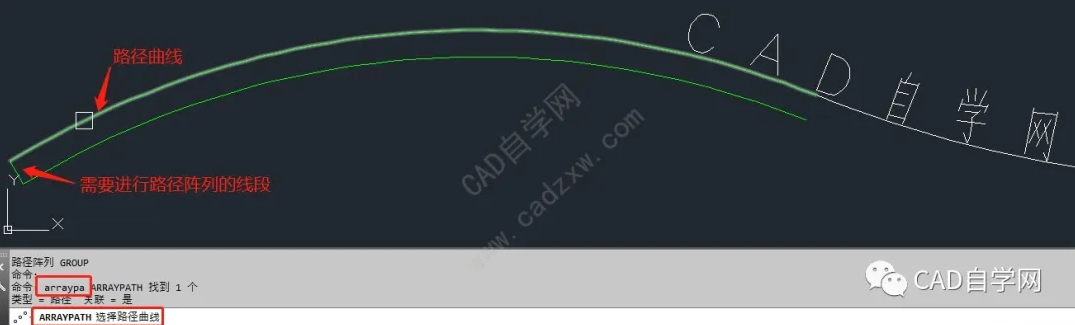

    2、选取垂直于内外弧的线段，输入ARRAYPA命令→选择路径曲线（以外弧为例）

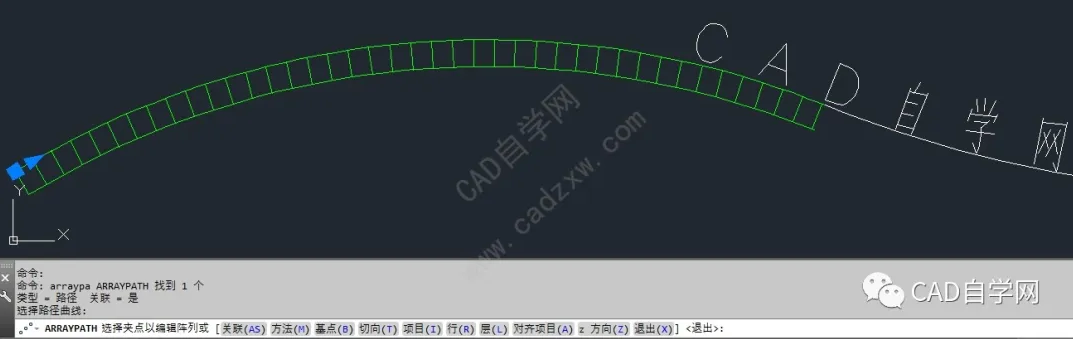

    3、执行上述命令之后，默认得到的路径阵列结果如下

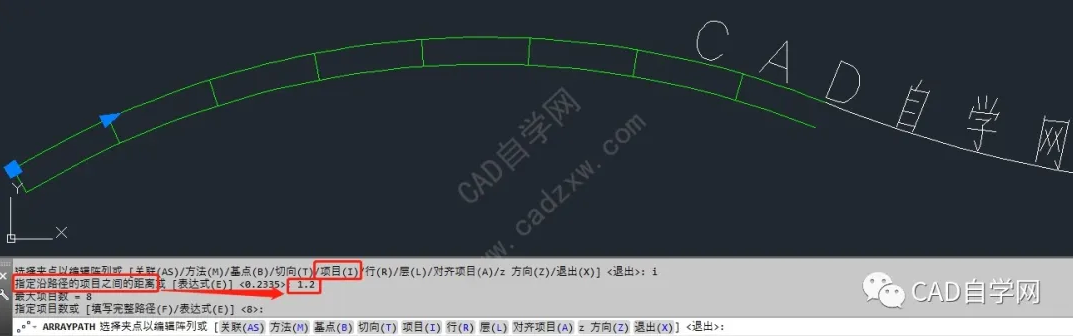

    4、输入【项目I】→指定沿路径的项目之间的距离为1.2（此处指定的距离即为需要的弧长）

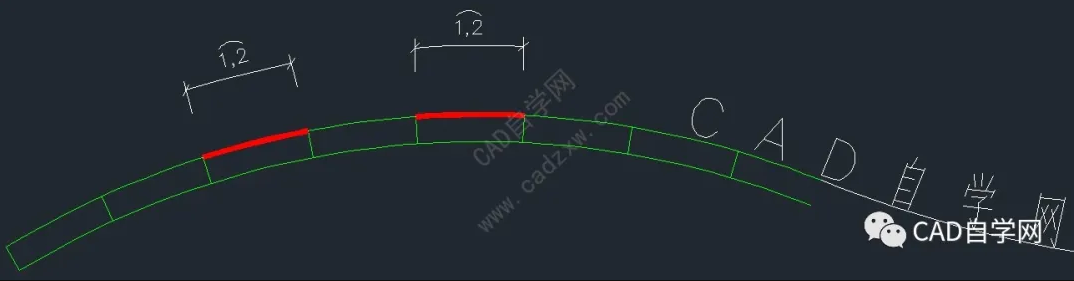

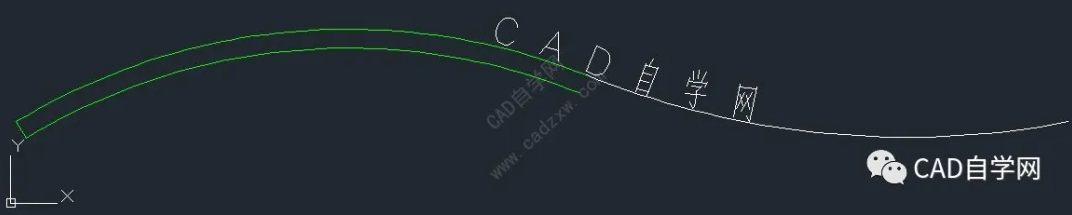

    5、完成上述步骤之后，即可得到外弧长度=1.2的弧形板图形

    6、以上步骤GIF动图演示如下：（沿路径的项目之间的距离，即为我们需要的弧长）

    方法三：利用【LEN命令】修改圆弧长度

    此方法可根据我们的需要，先绘制任意长度的圆弧，然后通过LEN命令来修改圆弧的长度。具体步骤如下：

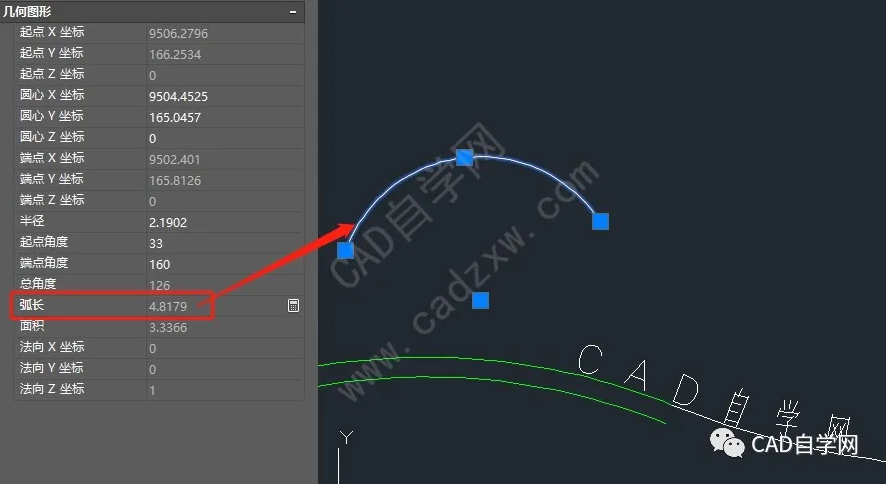

    1、绘制一段任意长度的圆弧，如下图，该段圆弧长度=4.8179

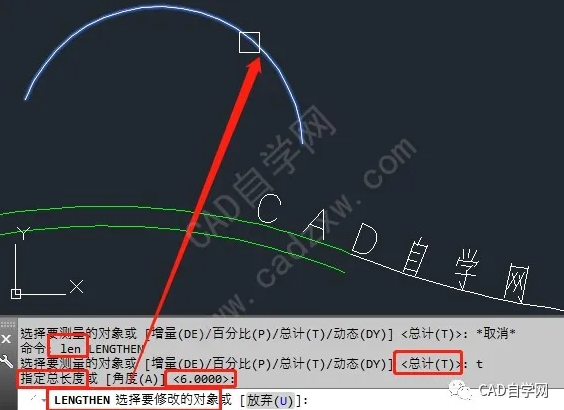

    2、输入【LEN】命令→【总计T】→指定总长度（输入6，表示我们要将弧长由4.8179改为6，）→选择要修改的对象→拾取上一步绘制的圆弧

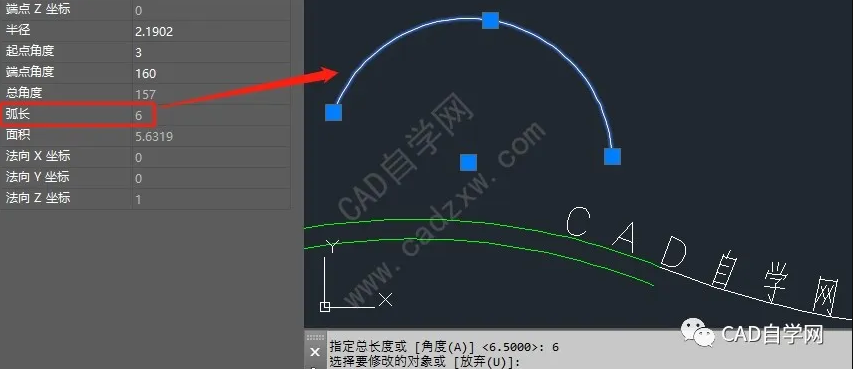

    3、上述命令执行完成之后，即可得到弧长=6的圆弧，如下图：

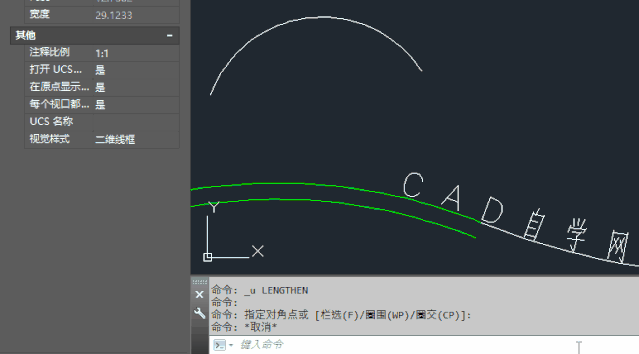

    4、以上步骤GIF动图演示如下：（“总计T”指定的总长度，即为我们需要的弧长）

    方法四：利用LSP插件直接指定圆弧长度

    一般而言，若是通过CAD自带的命令两三步便能解决的问题，不必追求用插件来解决，但若是经常需要用到的功能，就应该考虑插件了，这个需要根据自身的需求来决定。回到本文画圆弧的需求，根据已知条件的不同，下面举两个例子来说明：

    （1）、已知两个端点和弧长画圆弧

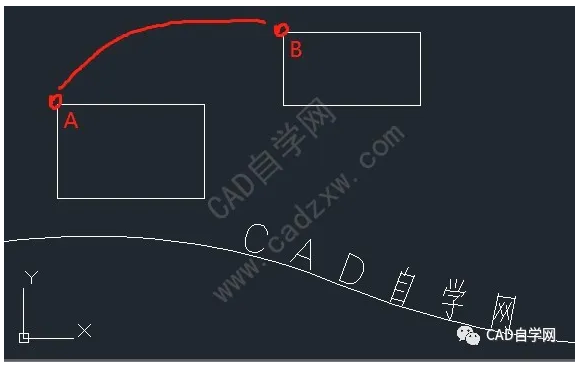

    1、如下图，已知A为起点，B为终点，需绘制出弧长=6的圆弧

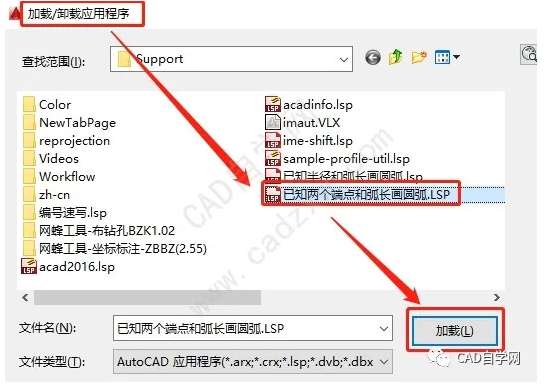

    2、输入AP命令加载“已知两个端点和弧长画圆弧.LSP”插件（需自动加载则将该插件添加到启动组）

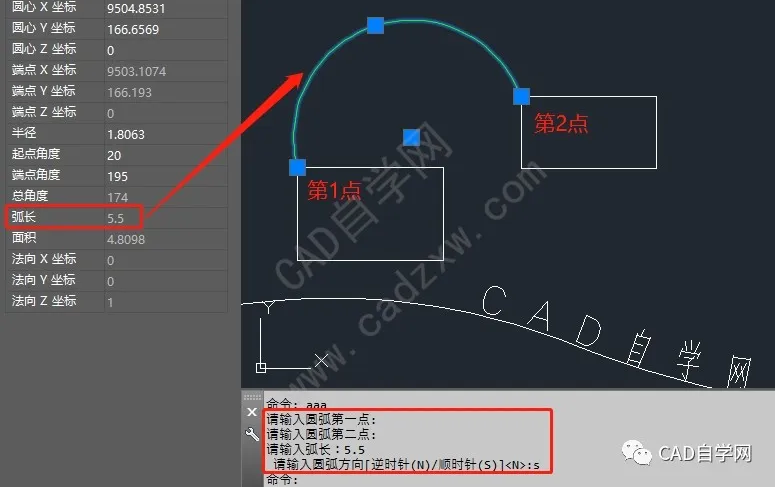

    3、插件加载之后，输入命令AAA，根据提示指定圆弧第一点、第二点、弧长、方向，即可得到指定端点和弧长的圆弧，如下图

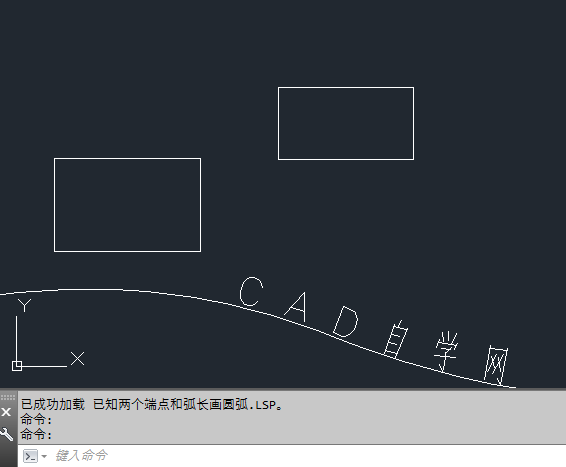

    4、以上步骤GIF动图演示如下：

    （2）、已知半径和弧长画圆弧

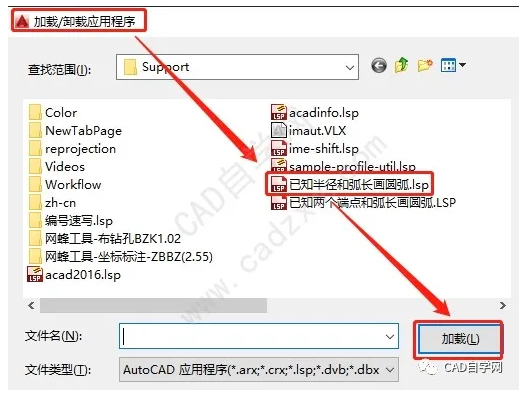

    1、输入AP命令加载“已知半径和弧长画圆弧.LSP”插件

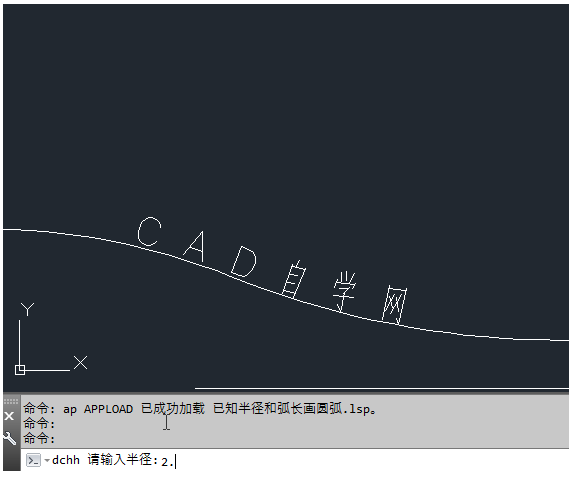

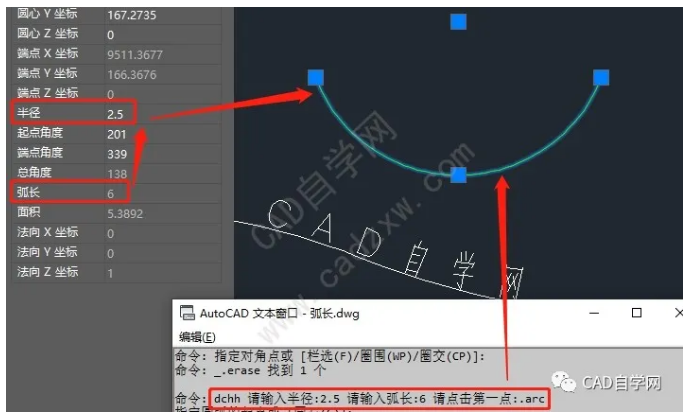

    2、插件加载之后输入命令dchh，根据提示指定半径、弧长、第一点，即可得到指定弧长和半径的圆弧，如下图：

    3、以上步骤GIF动图演示如下：

    至此，在CAD中绘制指定长度圆弧的几种方法就都讲完了，读者朋友可根据自身的实际需求选用，或者有更好的方法，欢迎在交流群中多多发言和讨论！
