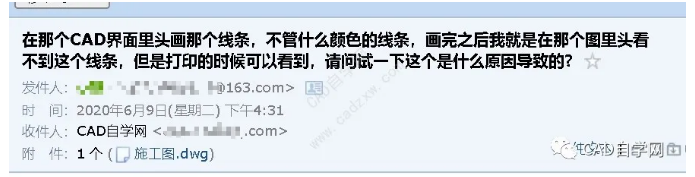

    今天一位用户问我，为什么我不管用什么颜色的线条画都看不见？但是打印出来又能看见，什么原因呢？

    如下图：

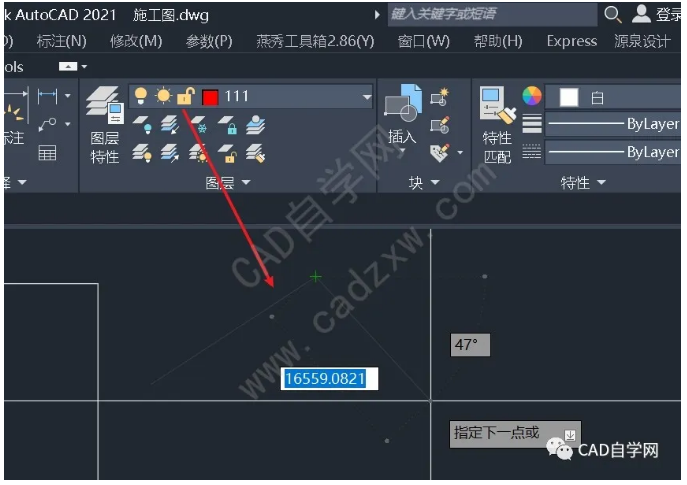

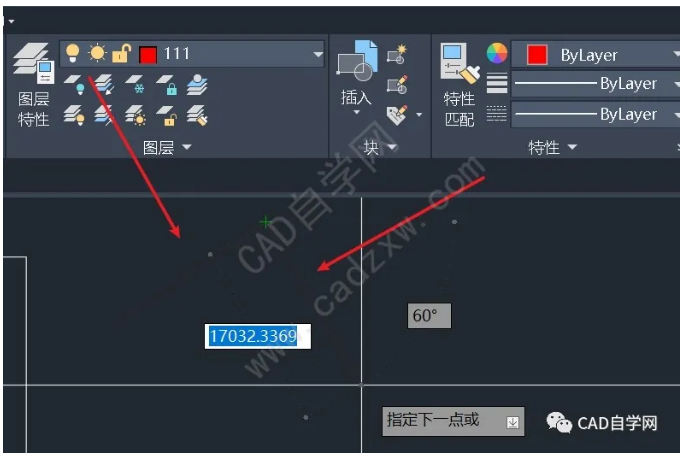

    图层虽然是红色，但特性是白色（此时线条显示淡淡的白色），这时我将特性改成bylayer，仍然看不见，非常模糊，但细心的同学可以发现，目前显示的是淡淡的红色；

    注：这里提示一个知识点，如果图层和特性不一样，比如图层设置的红色，而特性设置的白色，那么对象显示白色，因为特性的优先级大于图层。

    到这里这位同学的问题还没有解决，也就是不管用什么颜色，画出来的线条几乎看不见，但是打印又没问题，什么原因呢？

    答：这是因为这位同学设置了特性透明度（或者不小心设置到了，而自己不知道）

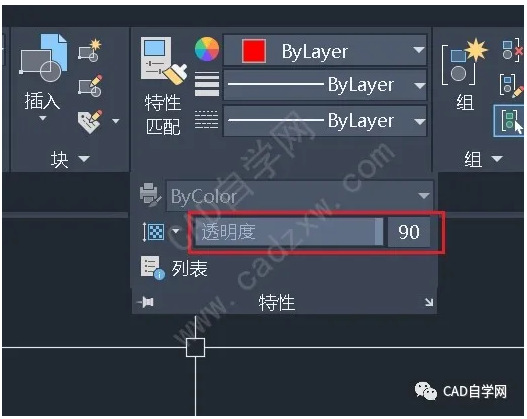

    这上图可以看出透明度是90%，这也就是基本任何线条都看不见的原因。

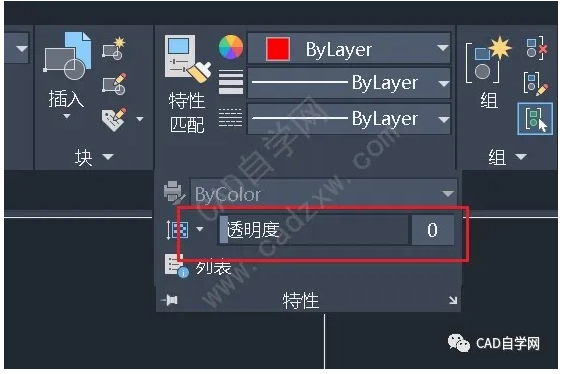

    我们只需要将透明度改成0继续画即可。

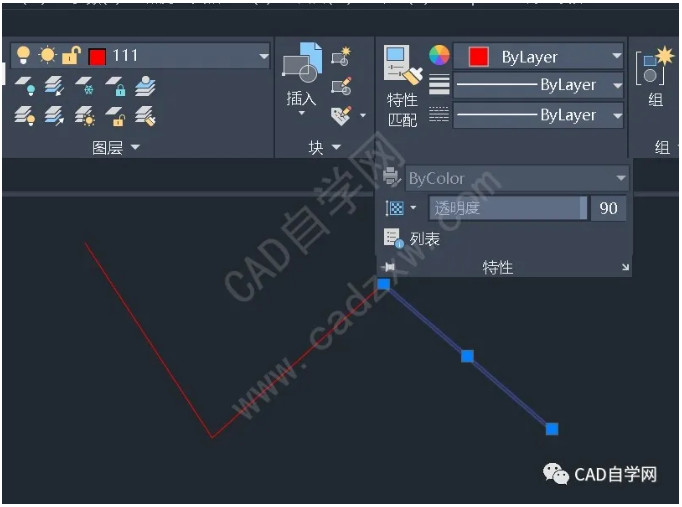

    如果我们选择对象后改变透明度，他改变的是当前对象透明度，不影响后续对象。

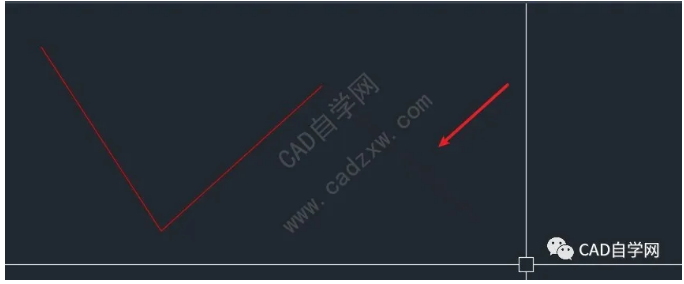

    淡淡的红线；

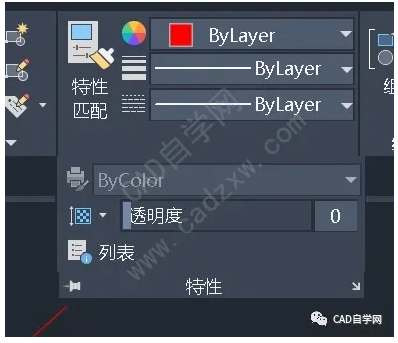

    取消选择后继续绘制，他会自动返回全局设置透明度0，而不是选定对象的透明度90%。

    完，今天的分享就到这，感谢阅读。
