一、项目概况

    桃江县人民医院南院区建设项目地处桃江县桃花江镇近桃社区连河村魏家冲、倪家湾村组，项目地呈块状，其东西走向约376米，南北走向约339米，项目用地面积97948㎡。

    二、流程规划

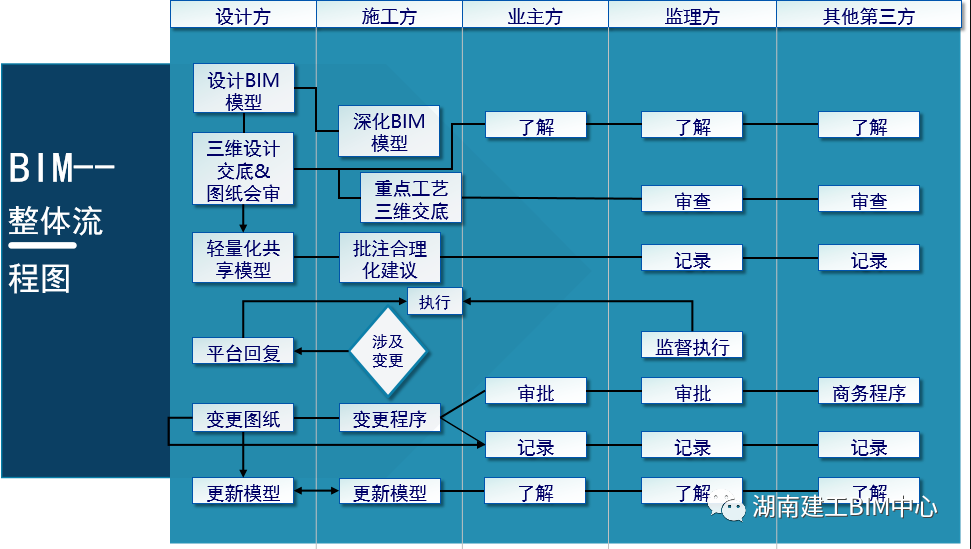

    项目BIM技术应用从设计延续至施工阶段，由设计方负责三维设计、交底、重难点分析和优化，由施工方负责施工模型深化、重点工艺三维交底、变更合理化评估，由监理负责BIM模型审查和现场监督执行。

    三、应用点解析

    1、设计阶段

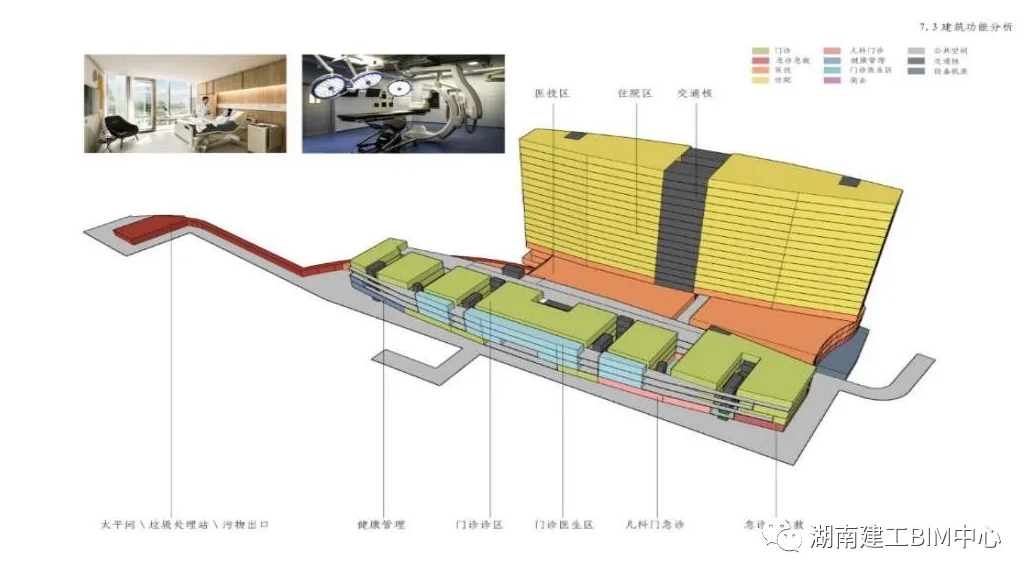

    项目从方案至施工图全过程应用BIM技术，在场地利用、建筑功能分析、定制化服务、综合空间环境、项目优化等领域做了多种尝试。

    （1）场地利用

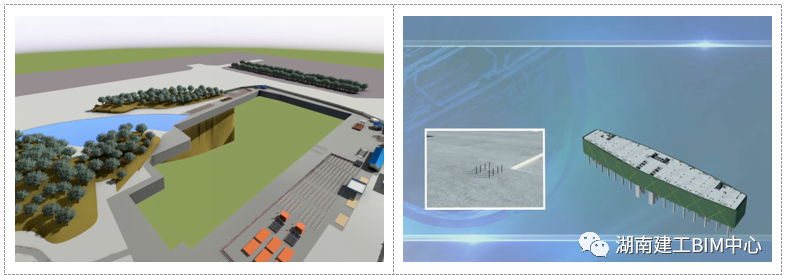

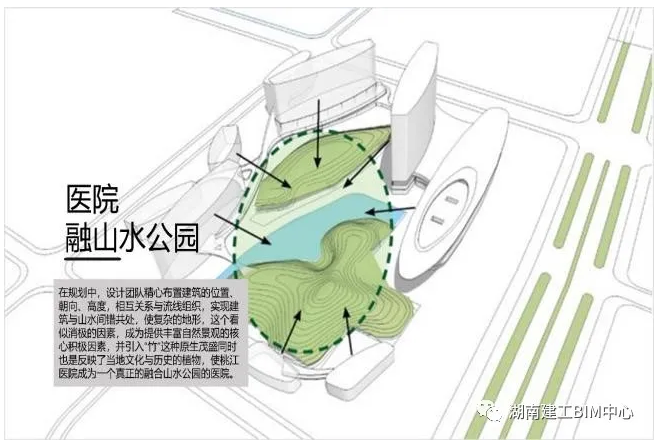

    项目的建设场地在两座山、一个水塘与四条城市道路之间展开。地形复杂、植被丰茂、山体、水体与建筑和城市之间的关系调和及融合呈现。

    （2）定制化服务

    设计者深入到医院的每一个临床与后勤科室，了解各层级医护人员的行为方式与使用需求，访谈医院各系统的管理者，力求在现场观察、感受，以便在设计中组织并预期医疗工艺未来的发展，从而实现对医院完全定制化的设计服务。

    （3）综合空间环境

    在桃江人民的设计思考中，通过多种设计策略与技术方法，使自然环境融合到院区与建筑之中，在空间上与视觉上，从而也可以在心理认知上，使诊疗空间与自然环境能紧密贴合，在患者动线上力图实现「景随人行」。

    2、施工阶段

    施工阶段根据项目应用需求，共完成8大项30个小项应用。其中对项目管理提升较大、落地性较强的应用点如下：

    （1）优化场地布置

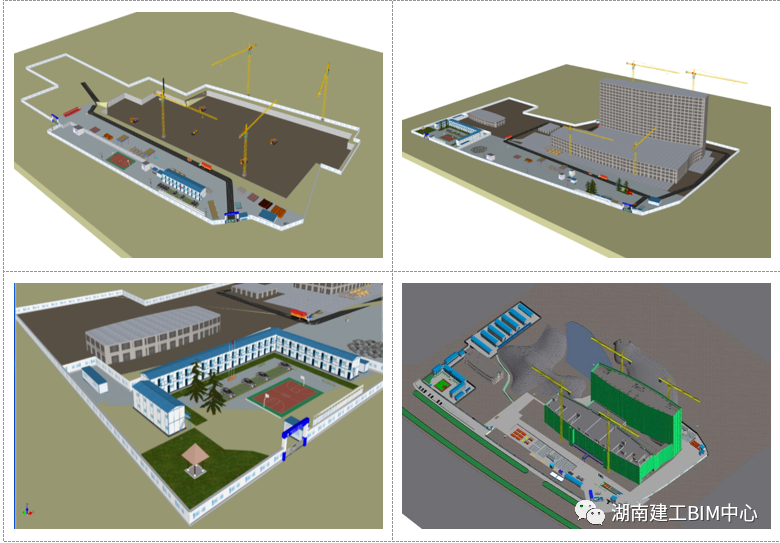

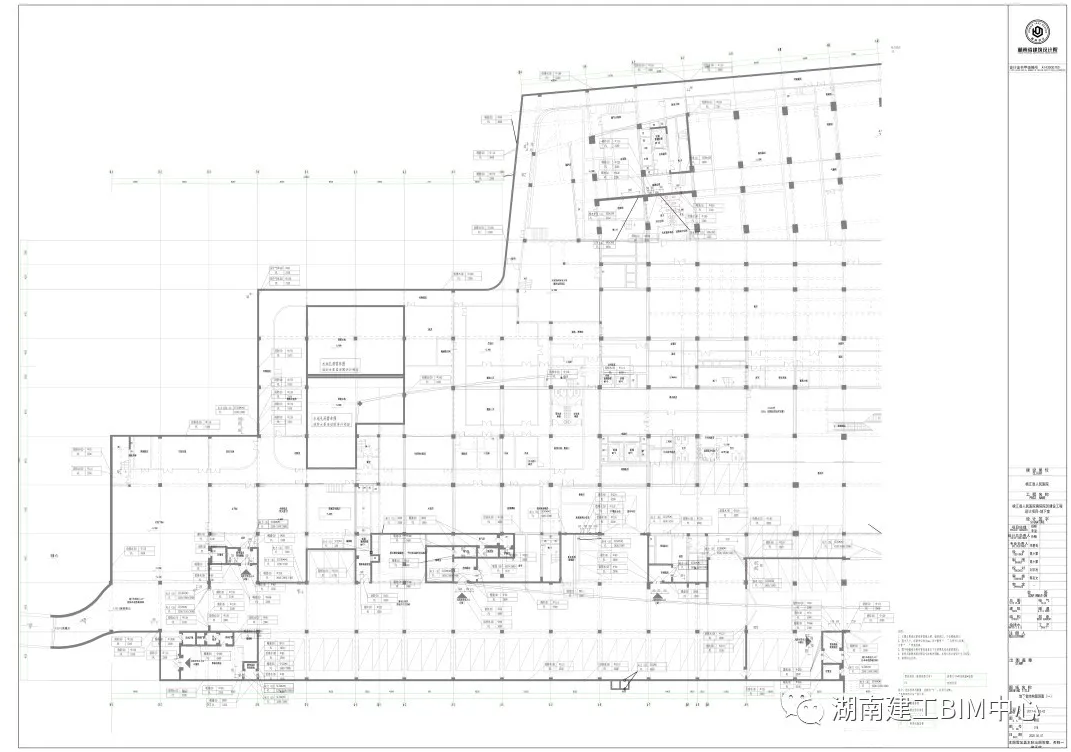

    场地平面布置图出具后，基于企业CI策划标准化图集及时绘制三维场地模型，根据动态虚拟布置模型不断优化场布方案，合理规划生活、办公、生产设施，实现各个施工现场最优布置。

    （2）砌体工程深化

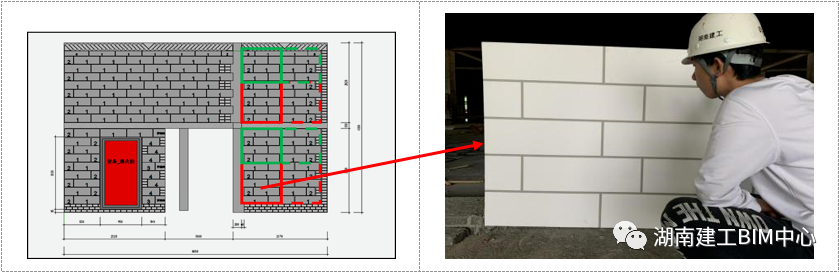

    通过BIM排砖过后，完全消除不满足规范要求的砖块，使墙体错缝更加工整、美观。BIM排砖过程中，利用排砖图将责任人落实到个人，形成审核-砌筑-检查的闭环式质量管理过程。

    （3）钢结构吊装

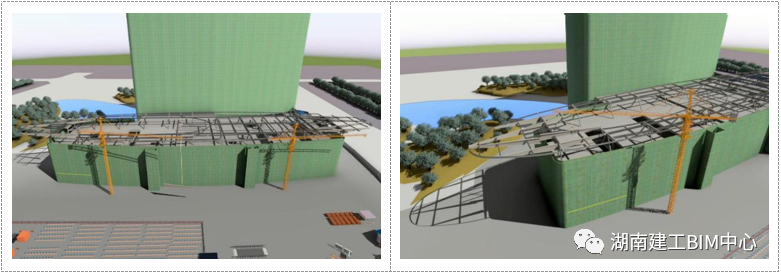

    门诊楼屋顶东西两侧为超长悬挑钢结构，建立BIM模型，利用fuzor对吊装工艺制作详细施工工艺动画，指导现场施工。

    （4）自动测桩

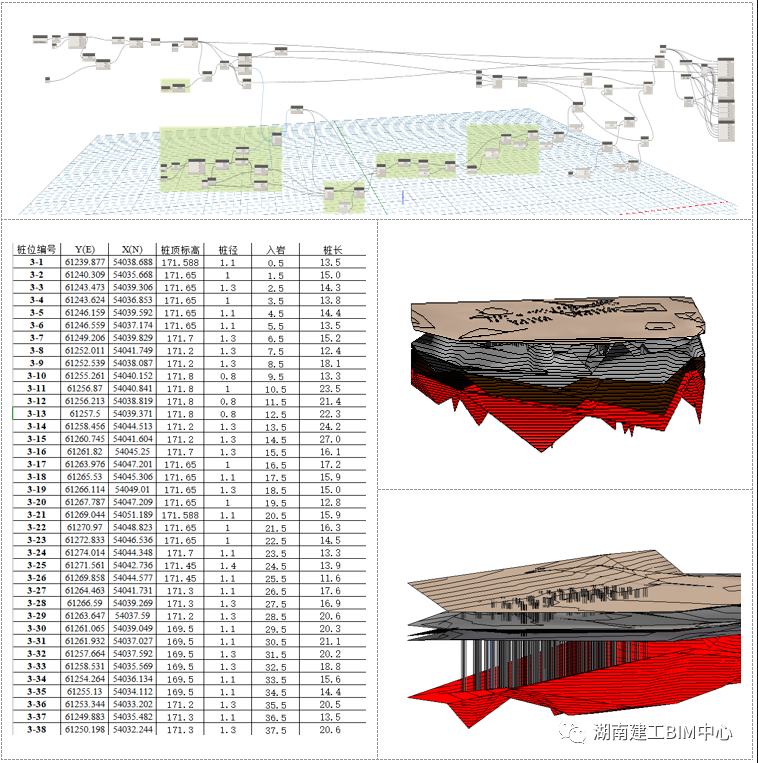

    利用Dynamo软件编制相应程序，读取地质资料和桩基（设计）参数，驱动Revit自动生成三维地质模型和桩基模型，并根据录入资料修改相关参数，最后在读取Revit信息模型中的有效信息，输出至Excel表格，供工程技术人员使用。

    （5）进度管理

    通过将BIM模型与施工进度计划进行链接，空间信息与时间信息整合在一起，可以直观、精确地反映整个施工过程，达到优化工序、节约资源、缩短工期的目的。

    （6）机电深化

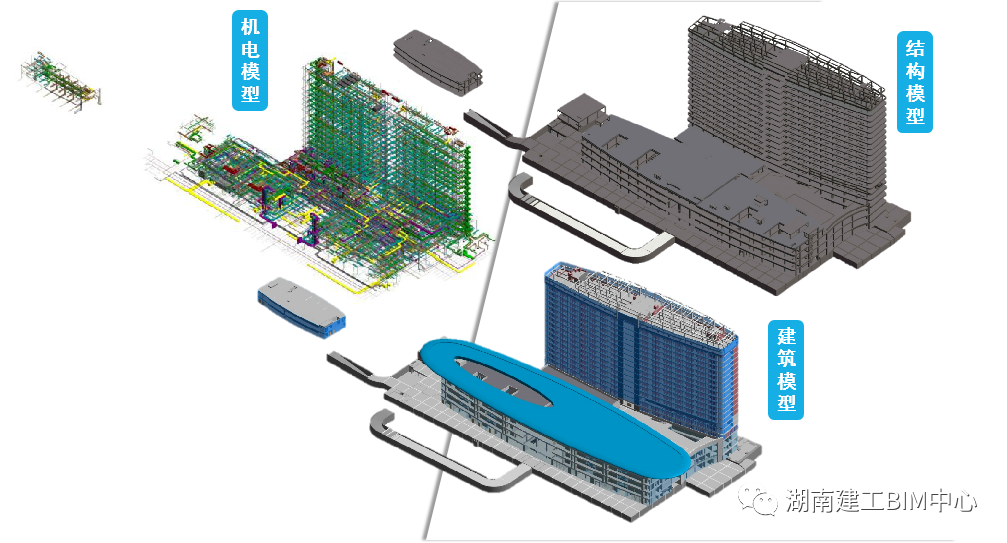

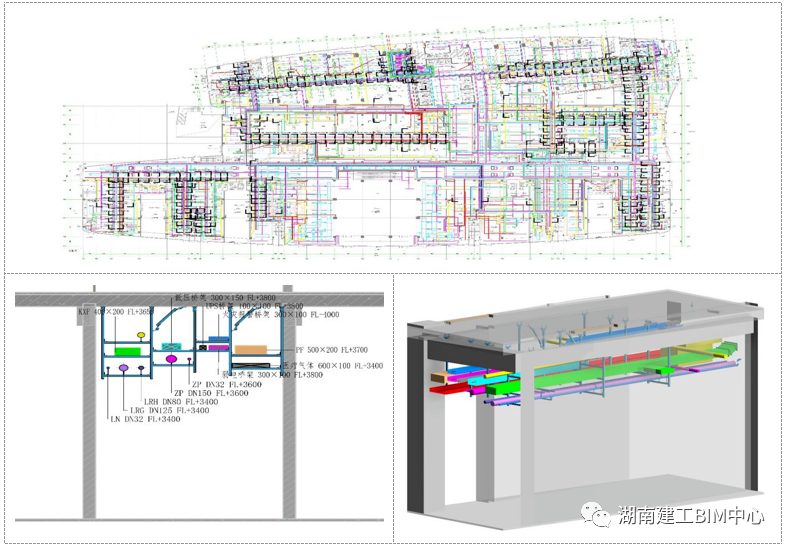

    建立机电安装模型，将完成的综合模型导入Navisworks进行专业间的碰撞检测，根据碰撞报告及标准规范要求，进行机电管线的最佳避让，同时将分散的主管道集中布置，便于后期管道安装就位及支吊架的设置，做到管线布置规范、美观、绿色施工等要求。对深化后的BIM机电模型布局出图、洞口预留出图，提供各机电班组，作为后续现场指导安装依据。

    （7）支吊架设计

    本项目对复杂综合管线进行综合支吊架设计，与综合支架产商和设计院进行三维设计、受力计算分析，出具平面图、剖面图、三维图。

    （8）管线净高分析

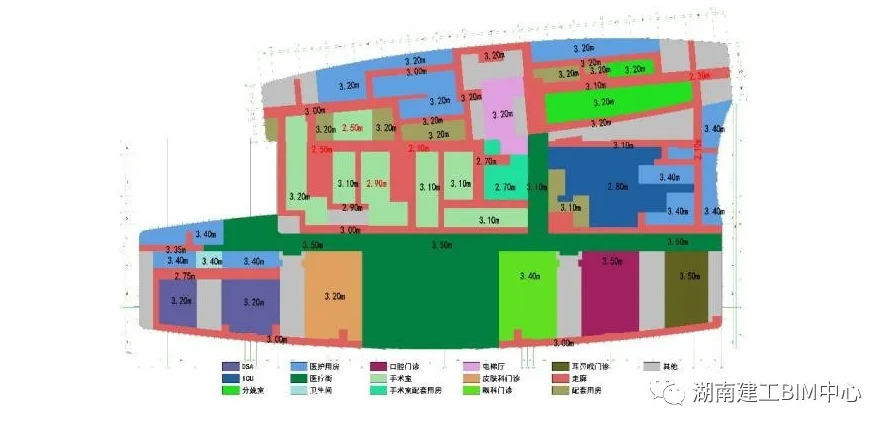

    对整体情况分析，依照图纸规范创建依据，每个区域净高需求分析，管线综合难点分析，进行净高优化，出具净高分析平面图。
