cad图纸显示不全怎么处理？CAD打开图纸显示不全是什么问题？怎么解决？
问：老师，打开图纸显示不全，提示代理信息
答：简单的说这是由于使用了二次开发的AutoCAD插件导致，比如天正。

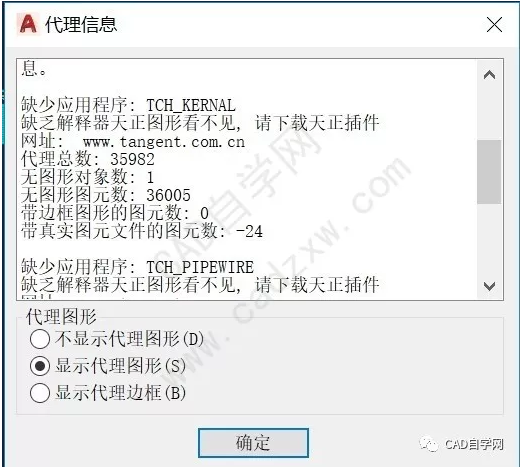

打开图纸提示如下，一般我们选择显示代理图形，确定。
一般情况打开显示是这样的，比如一些标注什么的都没有。
第一张图的代理信息提示对话框，我们下拉滚动条可以看到是天正画的。
这时，我们用天正打开是这样的！
以上也就是第一种解决办法。
当然有的同学说，我不想安装天正怎么办？
那请让发图给你的人保存t3格式。
如何保存为t3格式呢？

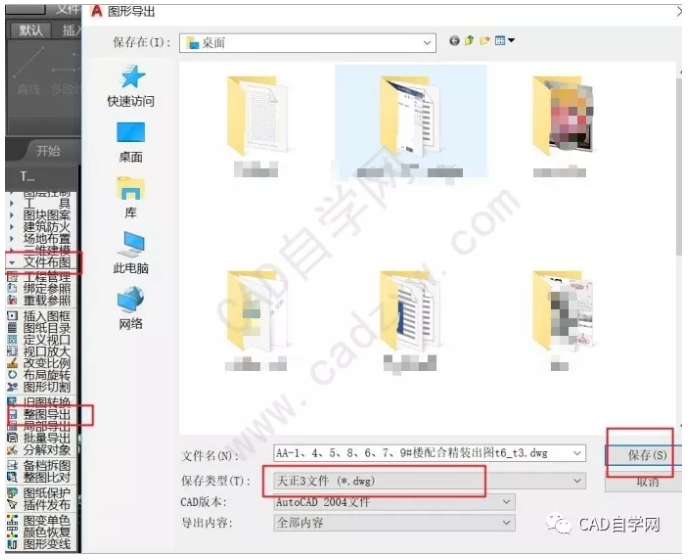

看图：
再次只用AutoCAD打开如下。
PS：如果不想显示或者不显示代理信息对话框怎么办？

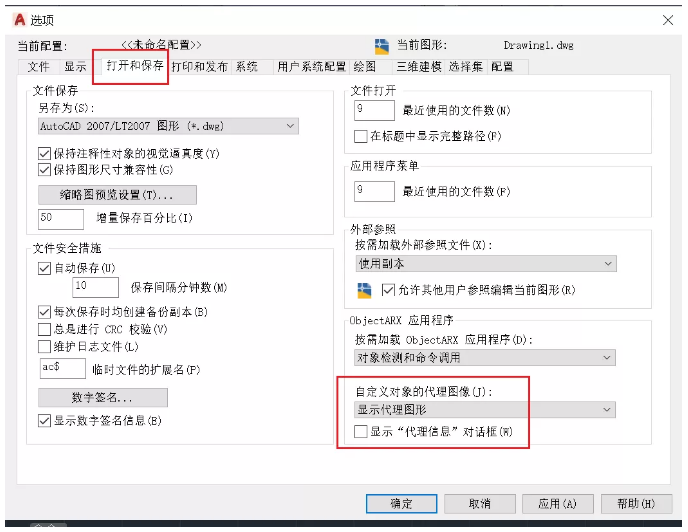

答：op回车，打开选项对话框，点击打开和保存，选择显示代理图形，将显示“代理信息”对话框前的勾去掉。
END
