cad怎么距离标注?CAD中两椭圆或圆之间的距离怎么标注?

发布:中文网小编3号 浏览:4056人 分享
发布于:2020-12-02 15:29

    文章来源:cad自学网

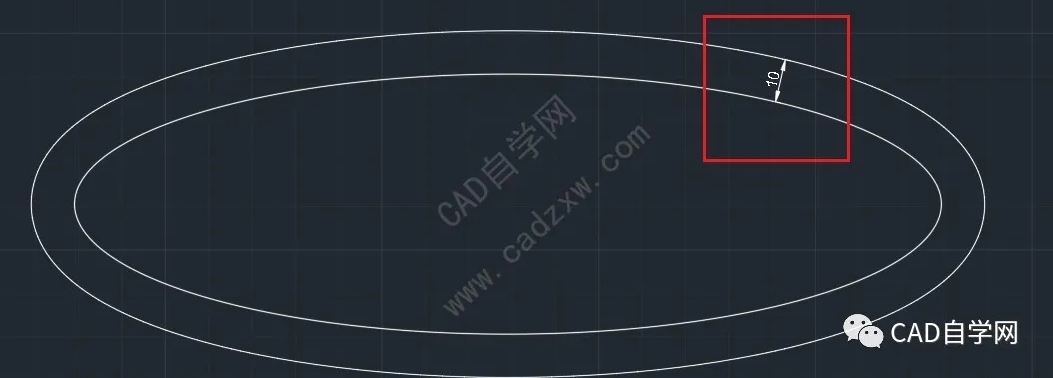

    经常有人问,两椭圆之间的距离怎么标注?(不是象限点哈),如图:


    方法:

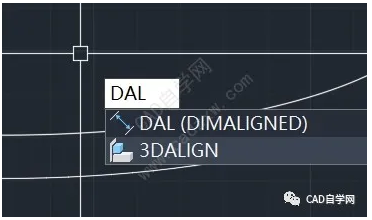

    输入对齐标注快捷键dal回车;

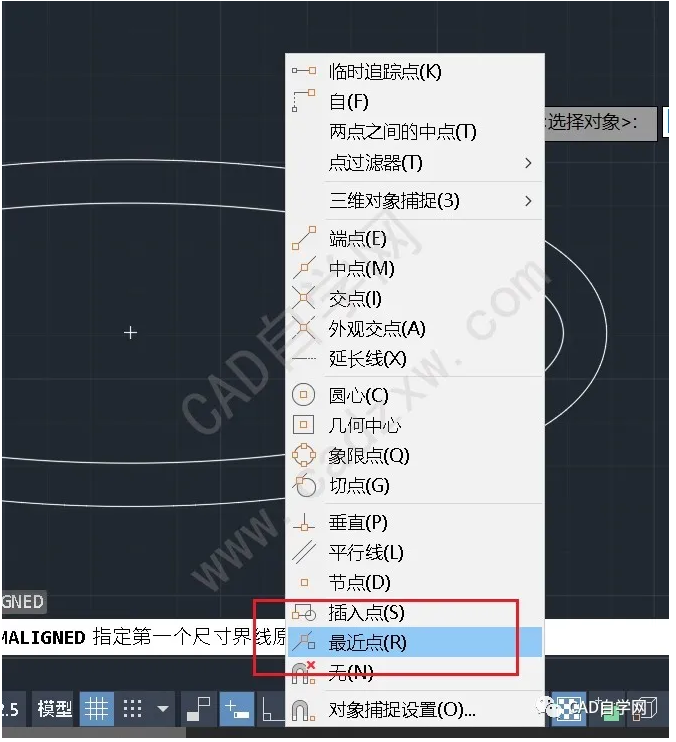

    按住shift+鼠标右键选择最近点;

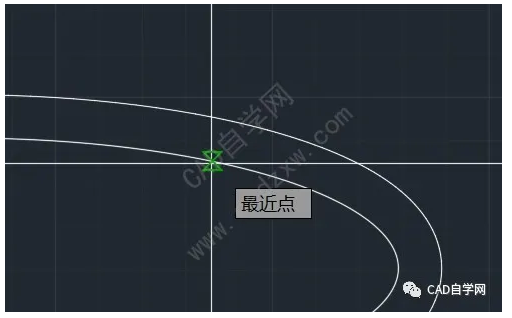

    某一椭圆上任意捕捉一点;

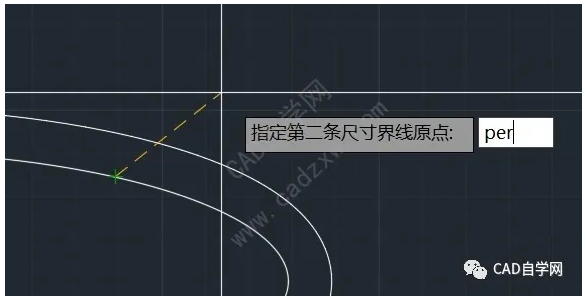

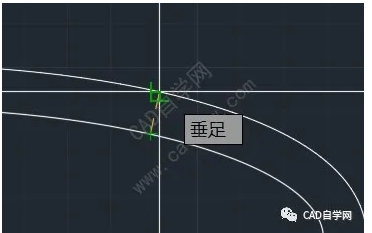

    输入per回车,第二点捕捉垂足;

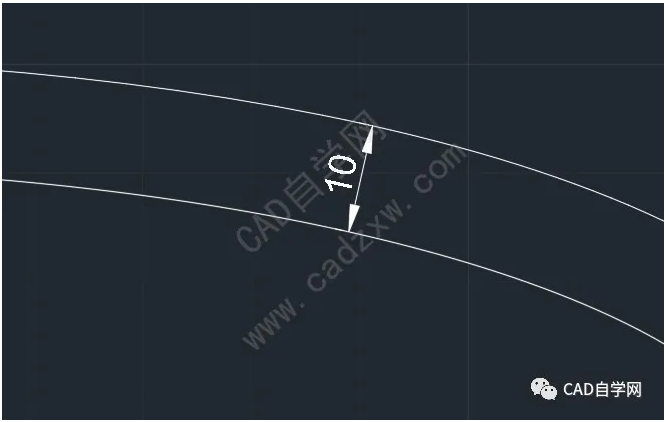

    完成如图。


    END
