Revit边界是什么？Revit房间边界应用介绍
房间的边界是一个闭合区间，房间边界可以是下面的元素：
?墙
?房间分隔
?建筑柱
?屋顶
?楼板
?天花板
元素可以被作为房间的边界，但需满足下面的条件：
?对于模型曲线的元素，它的类别必须是BuiltInCategory.OST_AreaSeparationLines。

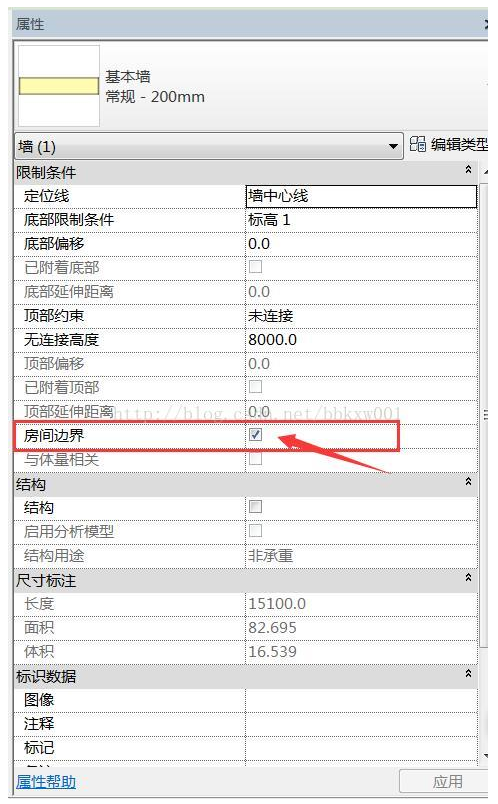

?对于其他元素，比如墙、柱或屋顶，它们的“房间边界”（BuihInParameter.WALL_ATTR_ROOM_BOUNDING)参数必须设为True。如下图：

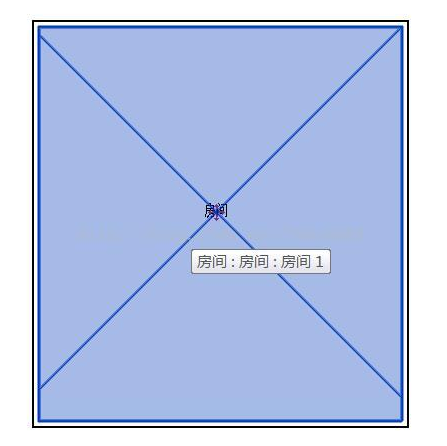

在Revit界面上，选择一个房间之后，对应的边界就会髙亮显示，如图所示。
面积的边界只能是模型曲线(ModelCurve)，但是房间的边界可以是墙或者其他元素，如上图中，房间边界对应的元素就是屋顶。
在API里面，用户可以调用Room.GetBoundarySegments(SpatialElement-BoundaryOptionsoptions)来得到房间边界，返回值是BoundarySegment集合的集合IList<IList<BoundarySegment>>。SpatialElementBoundaryOptions有两个重要属性:SpatialElementBoundaryLocation和StoreFreeBoundaryFaces，分别指定边界的计算方式和是否计算自由边界面。

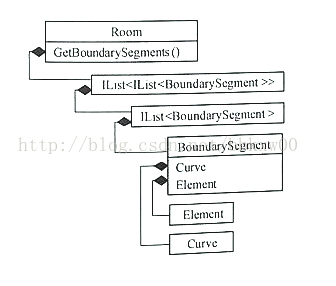

房间边界相关的类图如图所示。
注意：当墙的两端作为边界的时候，BoundarySegment的Element属性返回值为空，但是Curve属性返回值不是空。
