Revit复制镜像功能应用:已连接导线的电气构件复制与镜像

发布:中文网小编3号 浏览:1728人 分享
发布于:2020-11-29 11:44

    在日常工作中,绘制好某单元的构件后进行复制或镜像是经常会出现的情况。但是,在Revit中,连接了导线的电气构件,在复制或镜像时,则需要特别注意构件与导线同时进行复制或镜像操作。

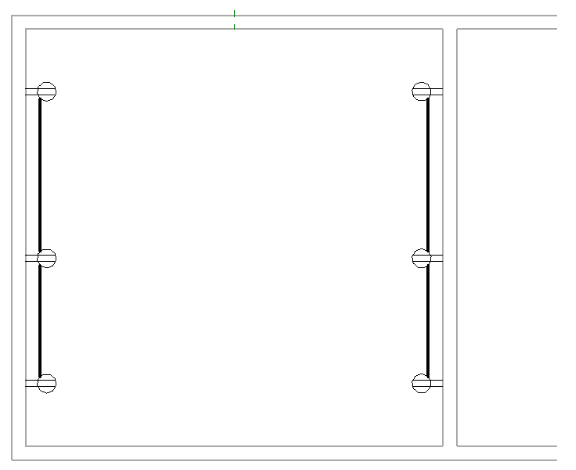

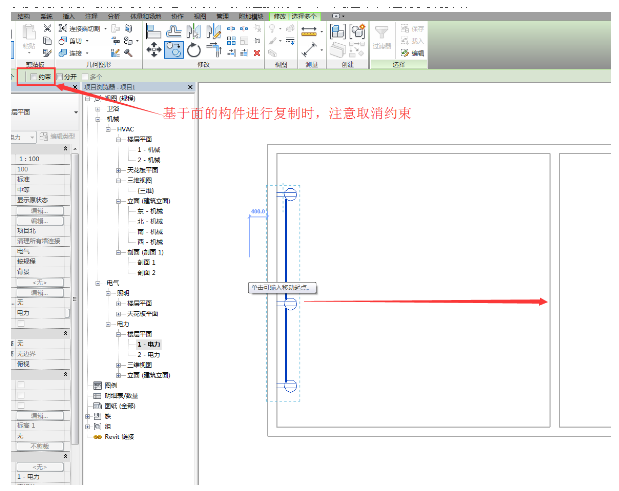

    以复制为例,我们可以将电气构件与其连接的导线一同选中,进行复制操作。

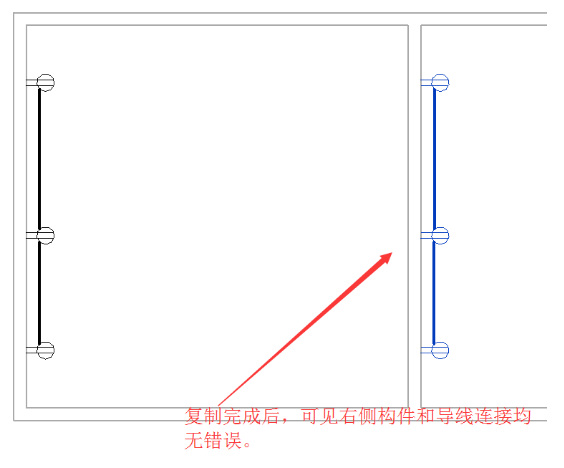

    复制完成后如下图

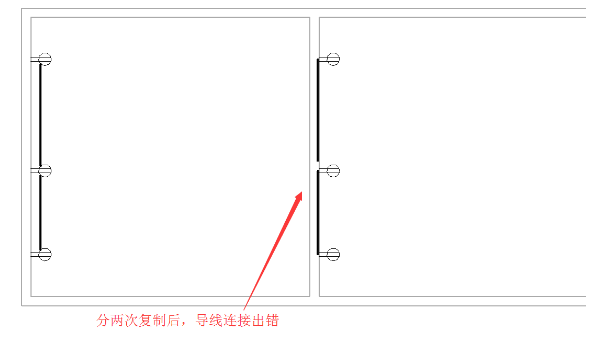

    那么,如果我们把构件和导线分开两次进行复制,则导线连接将会出错,导致无法有效连接。


    同理,使用镜像命令时,也需注意同时进行构件和相连导线的镜像。

    同时镜像:

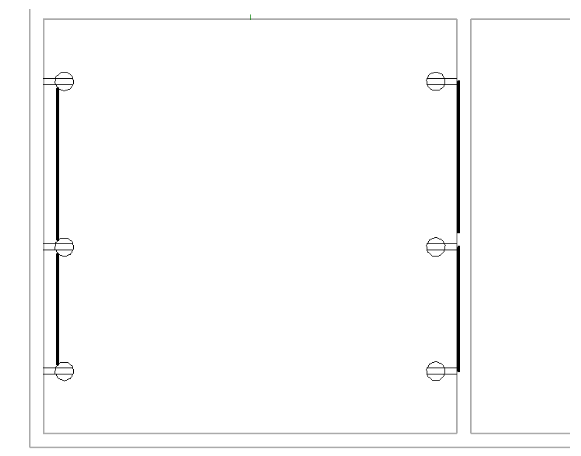

    分两次镜像



BIM技术是未来的趋势,学习、了解掌握更多BIM前言技术是大势所趋,欢迎更多BIMer加入BIM中文网大家庭(http://www.wanbim.com),一起共同探讨学习BIM技术,了解BIM应用!
