Revit墙体设置方法:Revit软件中相交墙粗线的两种表达方法

发布:中文网小编3号 浏览:2002人 分享
发布于:2020-11-29 11:03

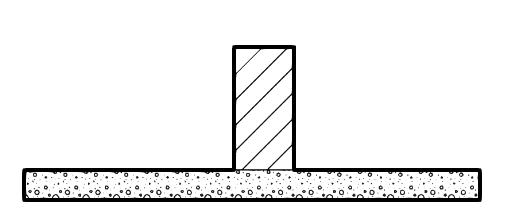

    下面这两面墙相交后,默认情况,结构层会主动相连,这样会在相交处形成一道细线,这样并不满足出图要求


    这里有两种解决办法,

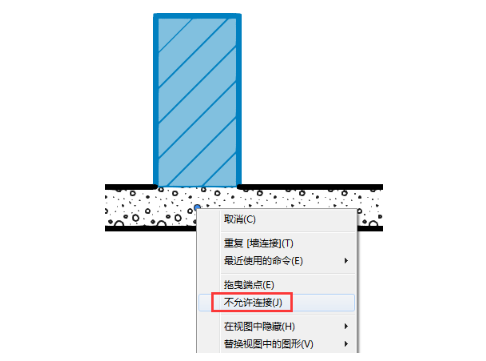

    第一种是使用墙端头的不允许连接命令来实现

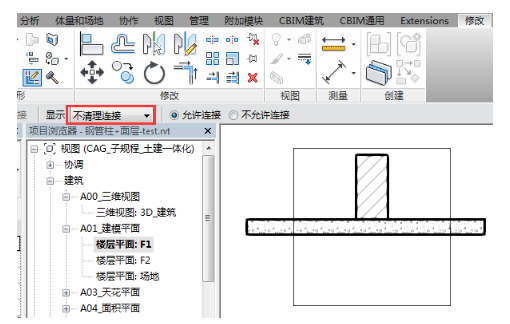

    第二种是使用墙连接命令,把连接形式设定为不清理连接,即可变成粗线状态
