如何在Revit机电专业中快速检查管道净高？
1、转到需要检查的楼层平面，在“注释”选项卡下选择“风管图例”，如图所示。

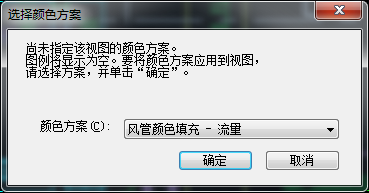

2、在方便查看的位置点击鼠标左键放置，颜色方案为默认，并点击确定，如图所示。

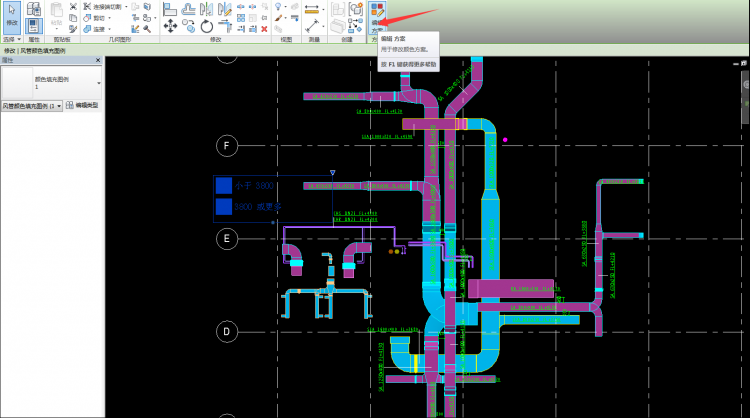

3、选择图例，单击编辑方案进行编辑，如图所示。

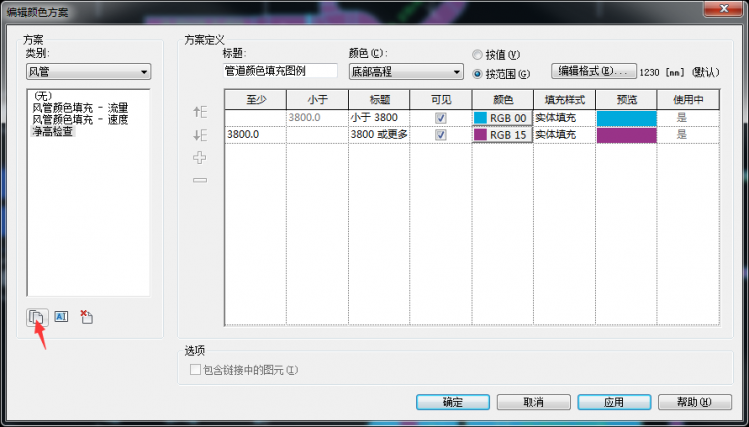

4、在编辑方案界面，新建一个名为“净高检查”的方案，如图所示。

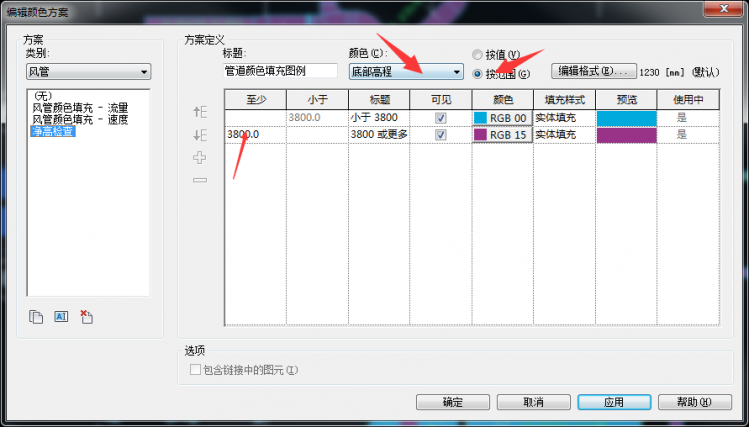

5、在方案设定属性窗口中，“颜色”选项卡选择“底部高程”，并选择“按范围”，设置设计所要求的净高值（此处以3800为例），图里颜色可根据个人需要修改，并点击确定，如图所示。

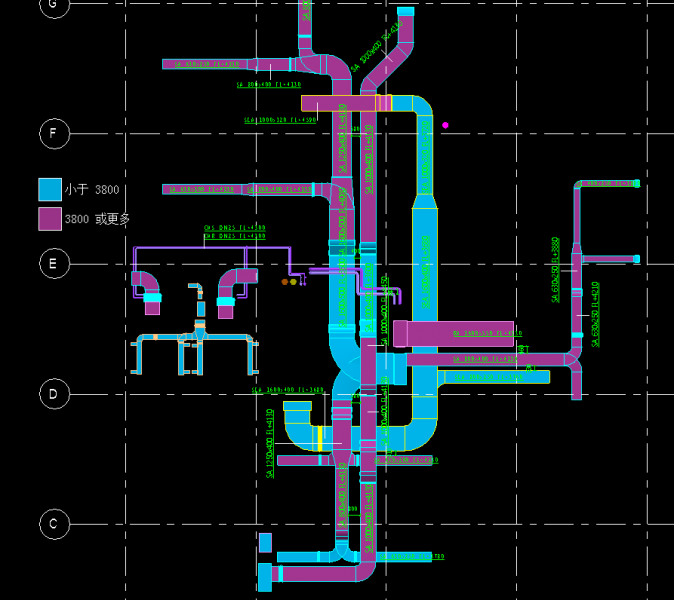

6、净高检查完成，小于3800是蓝色风管，大于3800是紫色分管，如图所示。
