下面我们继续以AUTOCAD2020的基础功能为例，为大家演示其他一些常用标注方法及符号的绘制，最后小编再为大家演示如何快速进行多个模板的生成。

    1.粗糙度符号

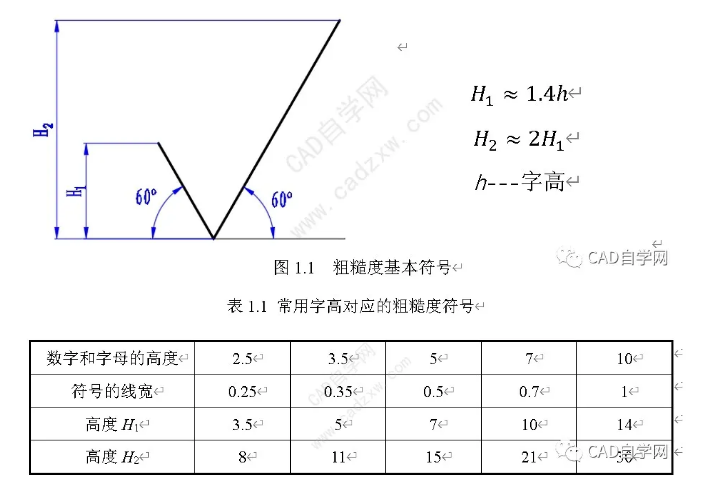

    在AutoCAD主程序中，基础版本并没有直接为用户提供粗糙度符号这个东西，但是凡机械行业，或多或少，零件都会不可避免有机械加工面，车、铣、铇、磨、钻、镗……因此在国家标准中，画法几何规定了标准粗糙度符号的画法。如图1.1所示，为粗糙度基本符号和画法，表1.1为常用字高对应的计算高度，以方面用户查阅。

    注：第一行特别说明是字母和数字的高度，不包括汉字，根据“GB/T14665-2012机械工程CAD制图规范”，正文的字母和数字比汉字小一号，当然了，如果企业有自己的制图标准，按照企业标准执行也是可以的。

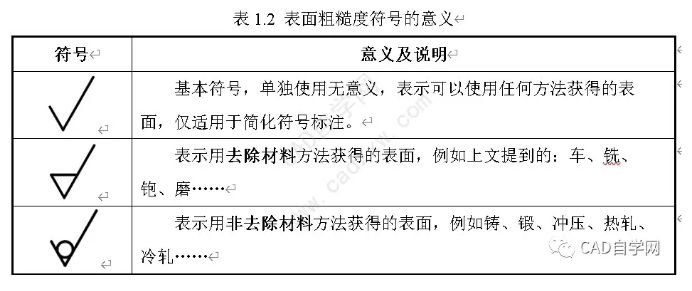

    注：表1.2中的符号为简化标注，并非新国标规定的完整粗糙度符号，有的企业为了使图纸幅面空间利用率相对最大化，使用简化标注方式。

    废话不多说了，这些大家都懂，那我们进入正题。

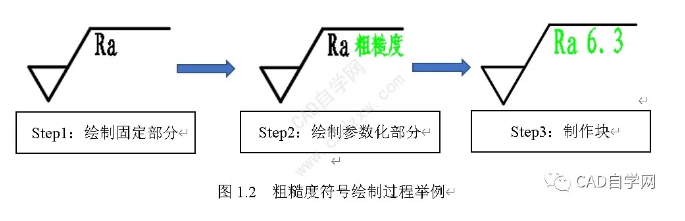

    在CAD软件中绘制一个粗糙度符号，如图1.2所示。（这里顺便提一下，一般地，一个企业使用的图纸幅面就是国标规定的幅面大小，这主要是纸张的标准化决定了绘图幅面的标准化，但这里我们设想一个极端情况，假如，某个企业的图纸幅面从B5至A0，并且加工表面和非加工表面都有不同的粗糙度要求，那么图纸幅面不同，粗糙度符号大小不同，粗糙度数值也不同，如果把所有规格的粗糙度符号都做一个块，也可以，然而工作量是巨大的……幸好，AUTOCAD提供了参数化功能）。

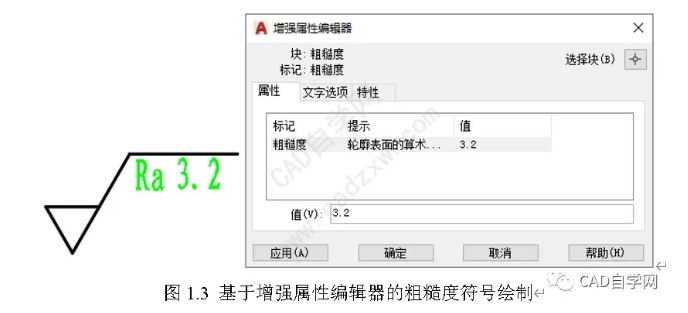

    Step2和Step3要使用定义属性功能才能完成这一步的参数化，做好之后的效果如图1.3所示，双击此粗糙度符号，便可弹出“增强属性编辑器”对话框，此时，需要哪个数值，便在下方输入数字，块中的粗糙度值相应地变化。

    到这里，还没有结束，现在的情况是粗糙度数值可以参数化了，那粗糙度符号的大小可以参数化吗？答案是肯定的，然而效果并没有想象中那么美好……

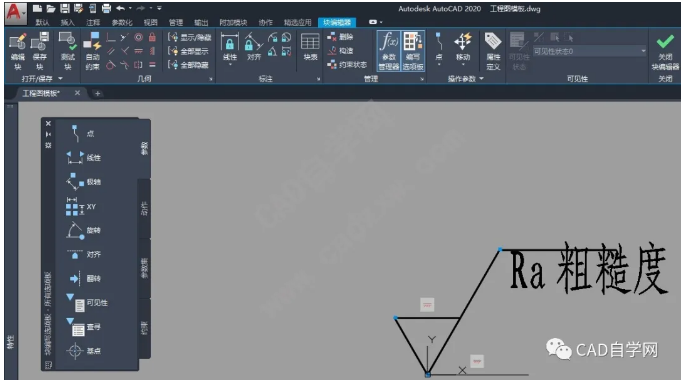

    接着上面的，我们继续进行符号的参数化，右键单击已经做好的粗糙度符号，选择【块编辑器】，进入“块编辑器”弹出的界面如图1.4所示。

    图1.4“块编辑器”对话框

    注：如果软件没有进行个性化设置，那么左侧的“块编写选项板”默认是自动弹出的。

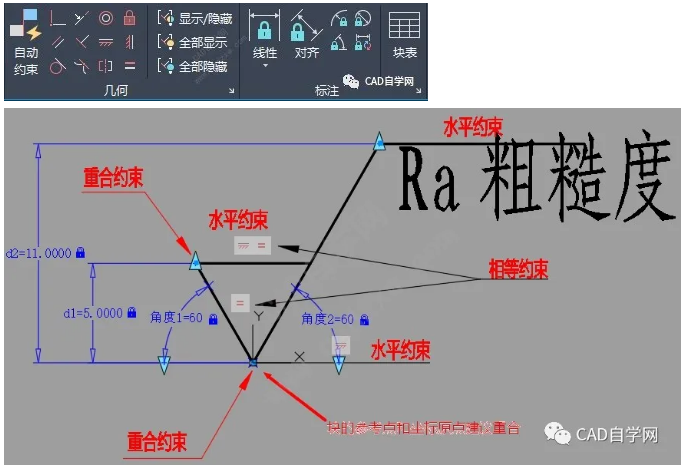

    随后，在“块编辑器”选项卡中使用“几何”和“标注”对我们的粗糙度符号进行参数化尺寸约束，约束如图1.5所示。

    图1.5给粗糙度符号添加约束

    注：蓝色字体为尺寸约束，退出“块编辑器”功能后自动隐藏，红色字体内容为演示提示，在实际操作过程中只需添加几何约束即可。

    随后，点击“块编辑器”中的“参数管理器”，可进行参数调节，如下图所示。

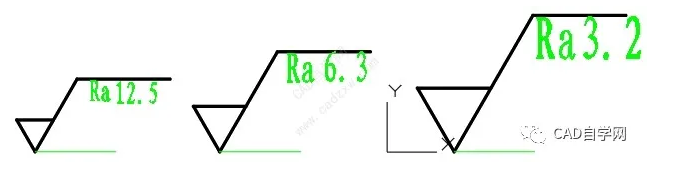

    可以看到，我们总共定义了5个参数，单击“表达式”列中的数值，可以进行更改，更改完之后，在“块编辑器”菜单栏中选择“将块另存为”，注意，这里一定要选择“将块另存为”，而不是“保存块”，这是因为，在CAD软件中，同名的块，形态和参数是完全一致的，而我们现在的目标是做多个不同的块，分别是“3.5号字使用粗糙度符号”、“5号字使用粗糙度符号”，甚至更多。这里参数化的意义在于快速生成相应规格的符号大小，而不用在绘图界面重新绘制。做好的效果如下图所示。

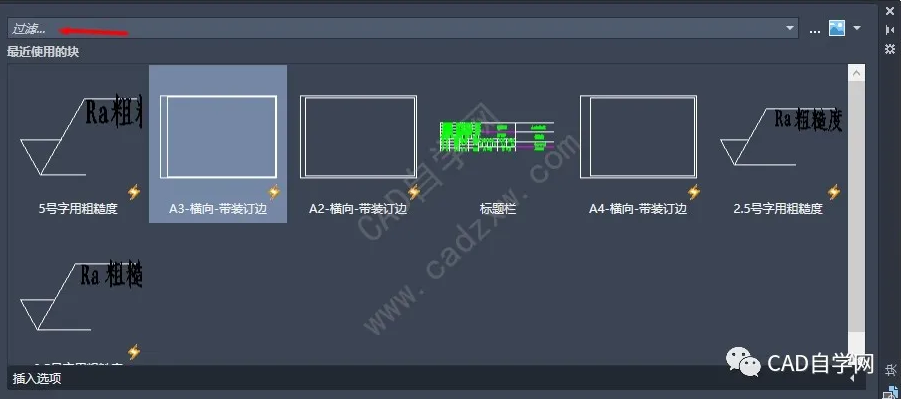

    保存好之后，可在菜单栏【插入】---【最近使用的块】中找到不同幅面使用的粗糙度符号，下次绘图时，需要哪个点哪个。

    其他类型的符号绘制方法类似，这里不一一赘述。童鞋们可自行练习和尝试。

    2.工程图模板

    前以述及，假设我们现在已经做好了一个幅面的工程图模板。如何快速建立其他幅面的工程图模板呢？答案是对图框进行参数化标注。

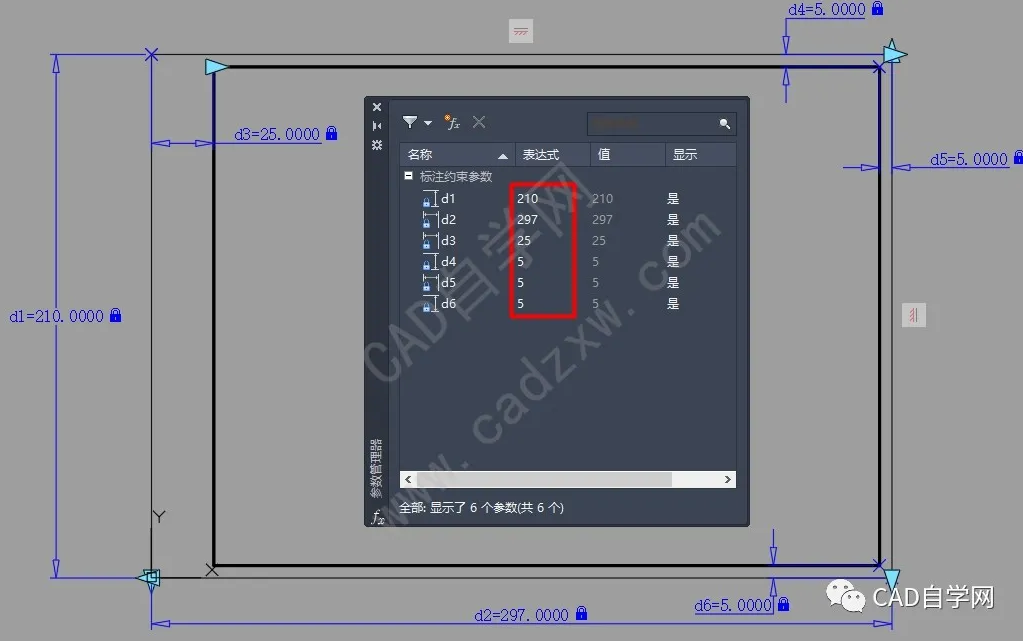

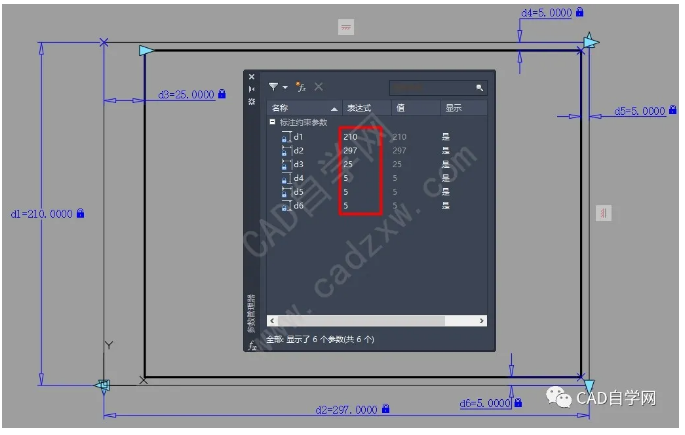

    如图2.1所示，先对已有的图框进行块操作，然后【右键】选择【块编辑器】，在块编辑器中进行约束和参数化尺寸。下面以A4横向，带装订边的图框为例进行操作，省略制作块的步骤。

    图2.1在“块编辑器”中对图框进行参数化标注

    按照自己的需求，更改尺寸，并且添加适当的约束，可以得到不同形式和大小的图框。注意，不同大小的图框参数调整后，一律“另存为块”，以免覆盖。

    最后，调入需要的图框和标题栏，另存为“样板文件”。这样，所有幅面的样板文件就都可以快速生成了。

    文件模板的制作过程并不复杂，但量比较大，所谓“一劳永逸”，各位老铁，加油！
