今天为大家带来的是关于SolidWorks自定义属性的相关功能介绍。在往期推文中，我们已经得知了如何为单个零件填写属性，但在实际生产过程中，情况往往比较复杂，就拿轴这个零件来说，比如某阀门企业根据阀门公称直径的不同，阀杆的直径往往也会随之变化，但是为此企业提供轴零件的供应商厂家却有好几个，因为不同的供应商所能提供的产品规格、生产力、质量等附加属性往往不同。再比如，一根轴，根据使用环境的不同可能有合金钢、碳钢、不锈钢等多种材质，外形尺寸是相同的，但热处理工艺往往随着材质的变化而变化等等。这些关于零件的附加属性，如果一一列举，将工作量很大……

    那如何为不同配置的零件，分别添加不同的属性呢，这里就不得不提“属性标签编制程序”功能了。

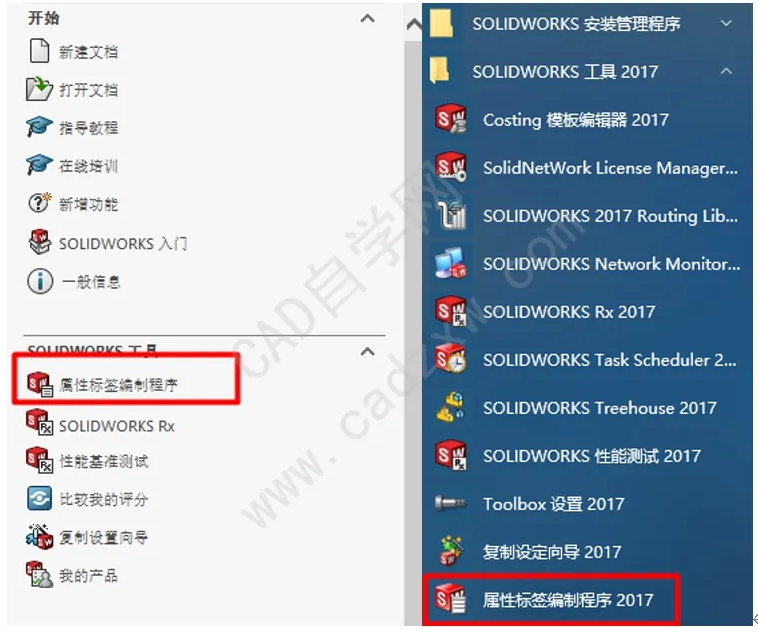

    如何进入“属性标签编制程序”呢？有两个方法，一是在SolidWorks主程序中，通过任务窗格进入，二是在Windows菜单中SolidWorks工具所有程序中找到快捷方式进入，不管是哪种方式（如图1所示），“属性标签编制程序”是支持单独打开，编辑和保存的。

    图1进入“属性标签编制程序”的两种方式

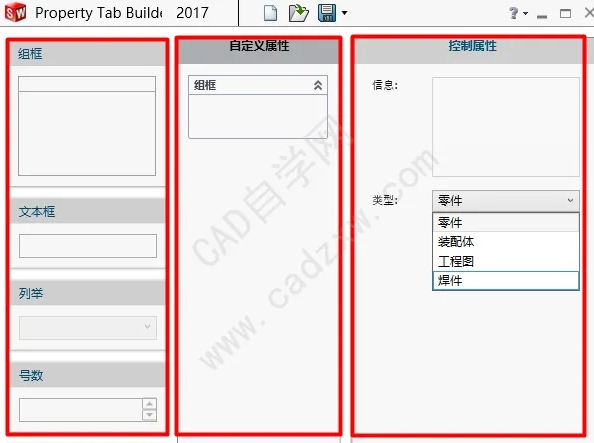

    进入“属性标签编制程序”后，随机弹出此程序对话框，如图2所示，该对话框分成3列，第一列为控件调色板，此列中的各个控件可以通过直接拖拽的方式放置在第二列；第二列就是将来要为零件呈现的属性格式，这里注意，此列至少包含一个组框，并且是以组框为基础的；第三列为属性编辑器，添加到第二列的组框，中的各个控件将来都可以通过第三列进行编辑。

    图2属性标签编制程序

    在编辑之前，可以进行类型选择。文本框是最常用的控件之一，以拖拽的方式将一个文本框放置在组框中，随后在第三列进行编辑。这里我们以一个轴零件的属性为例为大家演示。

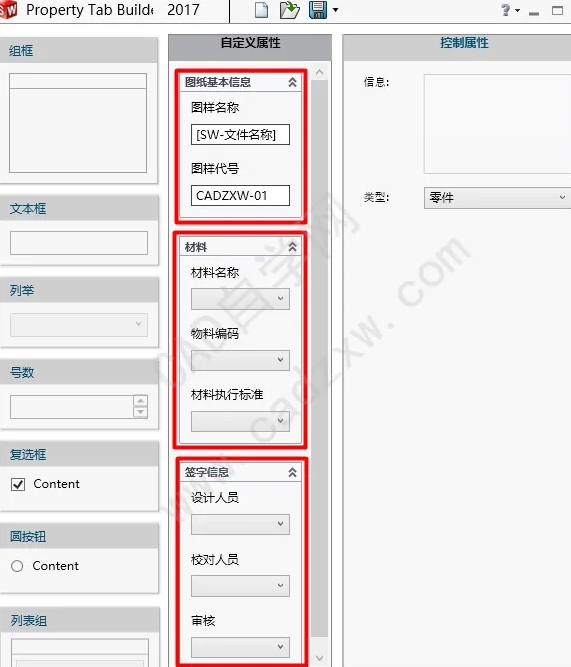

    如图3所示，在这个自定义属性里面，添加了3个组框，分别是“图纸基本信息”、“材料”和“签字信息”，用到的控件有文本框和列举。文本框为普识对象，列举表可选择是否允许自定义，在实际的生产过程中，有些信息如果填写错误，可能会影响产品交期，如“物料编码”，此项就可以一次性列举完毕，然后通过下拉列表的方式选择，这样可以规避认为输入错误。在第三列，可对每一个控件进行编辑和预定义等，下方的配置分为两种情况，若激活左侧的“在自定义选项卡上显示”，则默认的属性对零件的所有配置都生效，若激活右侧的“在配置特定选项卡上显示”，则可分别对同一个零件不同的配置分别进行设置，其中白色为激活状态。当自定义属性编辑完毕之后，保存，文件类型为：*.prtprp。一般地，我们可以建立通用零件的工程图模板，又可以在此基础上增加多个特定零件的自定义属性。

    图3轴类零件附加信息

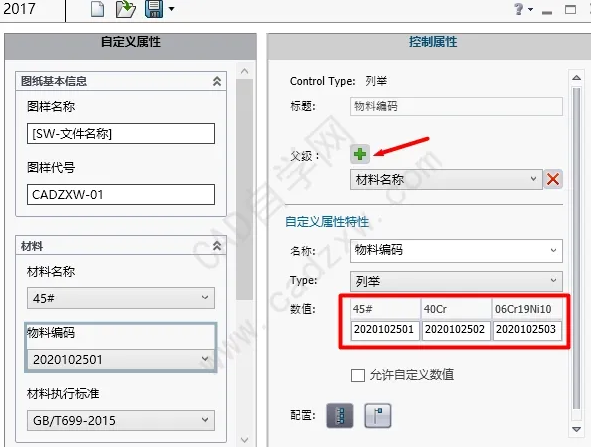

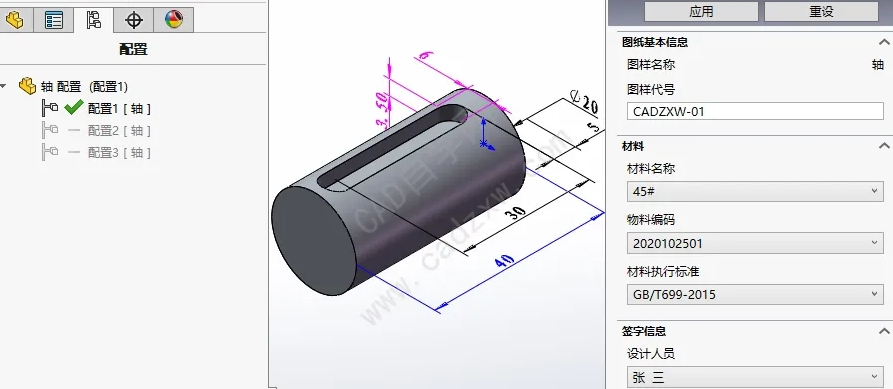

    如图3所示，我们可以把“物料编码”这一项设置为“材料名称”的子级，即：“材料名称”是“物料编码”的父级，这样做的好处是将二者关联，可以避免设计人员在填写属性的时候由于粗心大意而选错。设置好之后，在任务窗格中的显示如图4所示。

    图4任务窗格中的属性显示

    在上图中，我们假定，这跟轴有3种配置，每种配置仅材料不同，但是不同材料的轴不可能使用同一个物料编码，所以我们可以通过这种方式对对配置零件的属性加以区分。但是往往在出工程图的过程中，又不可能把所有的配置都出一张图，那样的话图纸的量将会很大，一般的做法是在图纸上列出每种材料对应的物料编码即可。

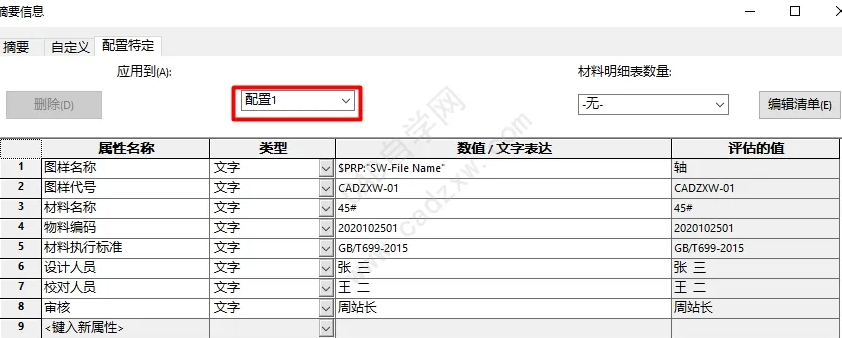

    那可能有小伙伴会问，我们这么做的意义在哪里？实际上，这些工作都是为了和企业的物料管理系统相配的。如图5所示，这是“配置特定”在“文件属性”中的显示情况，笔者认为，属性标签相比于文件属性的优势在于，前者可以实时显示，而后者是没有办法与绘图界面同时显示的，当然了，可以通过切换配置来查看每种配置不同的信息。

    图5“文件属性”中的“配置特定”
