BIM中如何绘制基坑？Tekla建模——钢结构基坑支护
某深基坑钢结构支护，坑底深度约25米，基坑宽度近百米，中间设置钢管柱，从上到下分为三层支护。

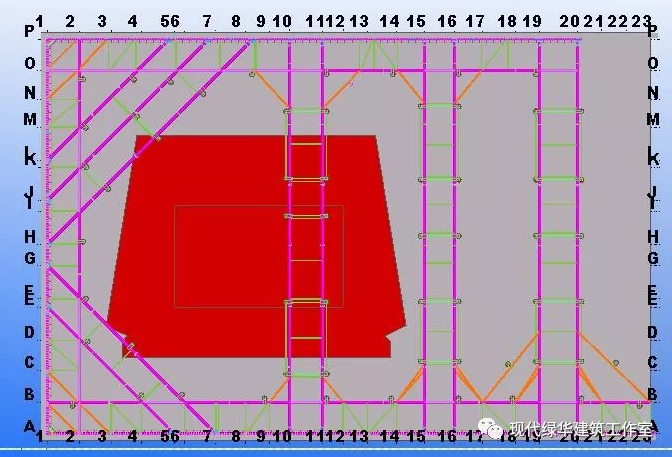

支护平面图，其中红色区域较深。模型中利用混凝土命令创建了底板、支护桩及冠梁。

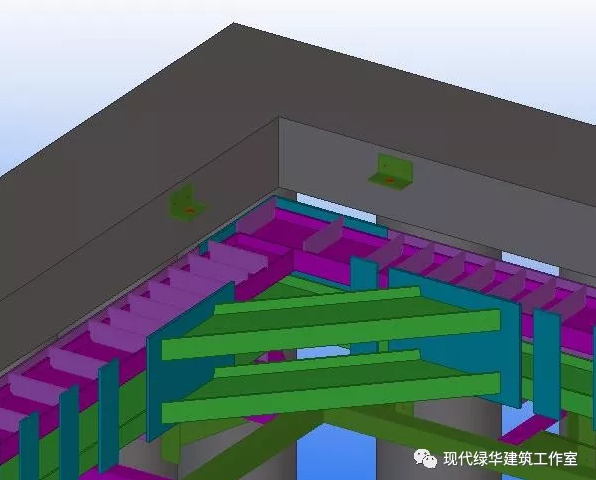

因为是非标结构，很多节点命令不能使用，只能手绘。图为拐角处采用热轧H型钢做的腋梁。

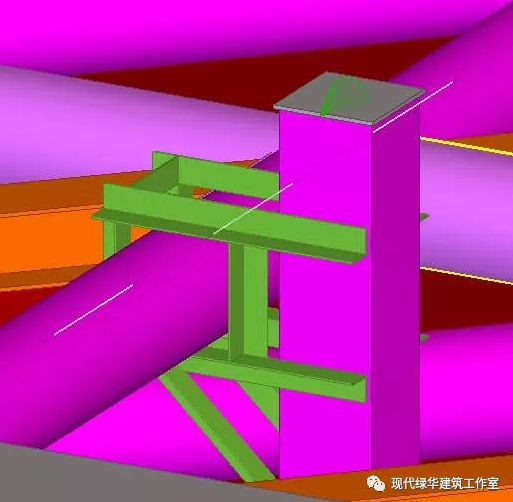

钢柱采用了矩形截面，顶板可以使用节点命令1002#。

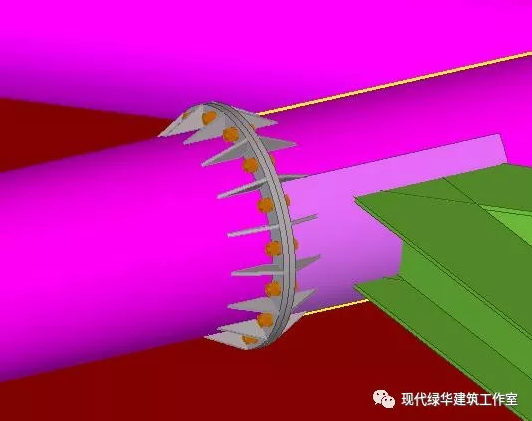

两根圆管之间采用法兰盘螺接，该节点可以使用124#。

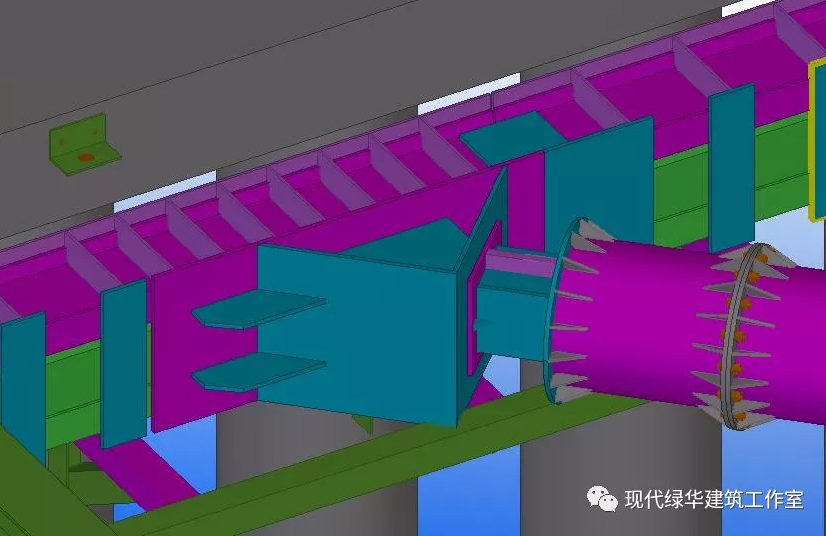

本模型中最为复杂的部分：活络头，为防止脱落，冠梁上埋置吊装锚件。

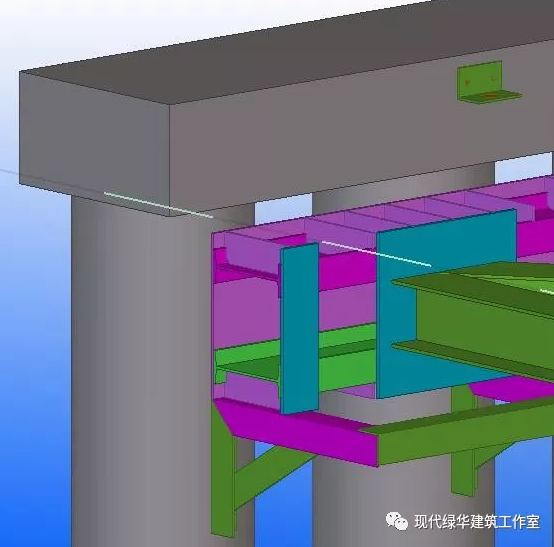

热轧H型钢焊接而成的围檩，下面使用大角钢三角支架承接。

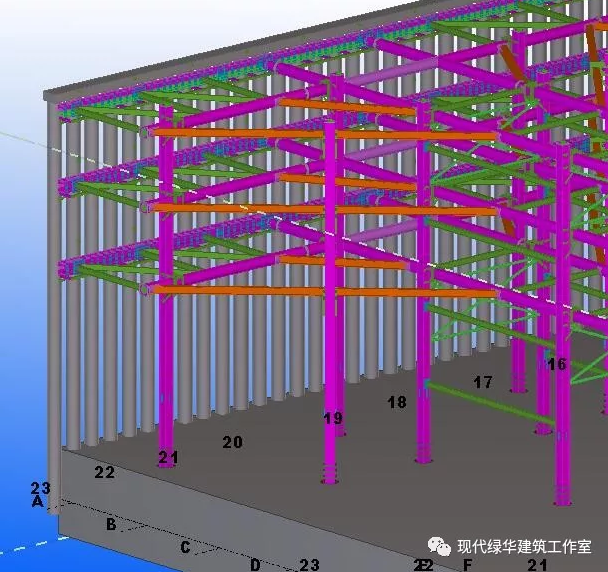

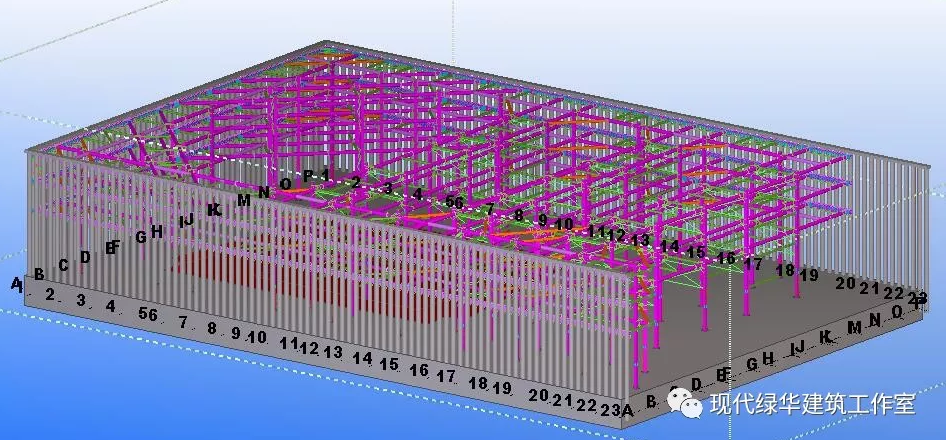

三层支撑结构，底板、支护桩及冠梁的建立可以非常直观的看到实际效果。

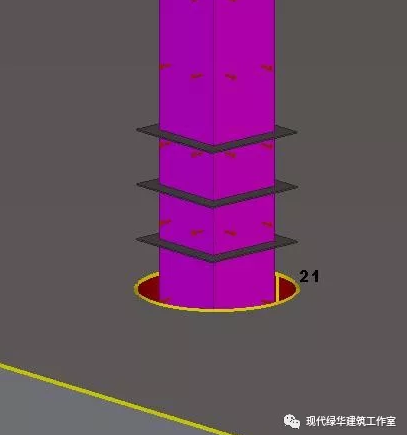

底板上采用切割命令开了孔洞，钢柱底部设置了栓钉和三道止水钢板。

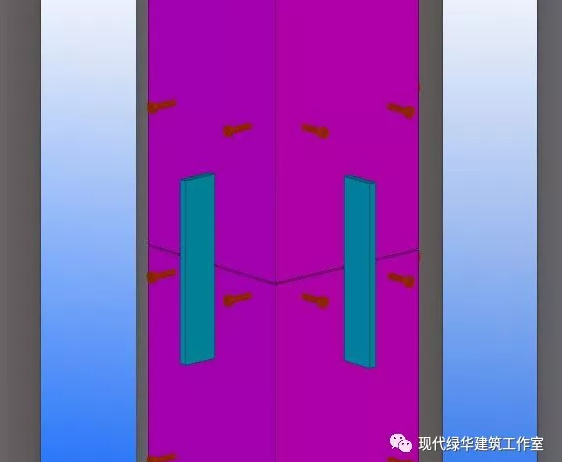

非常简易的钢管柱现场焊接节点

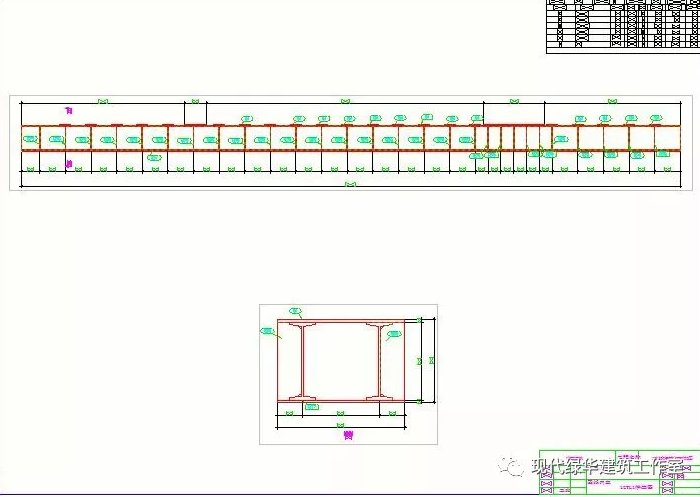

围檩拼装图

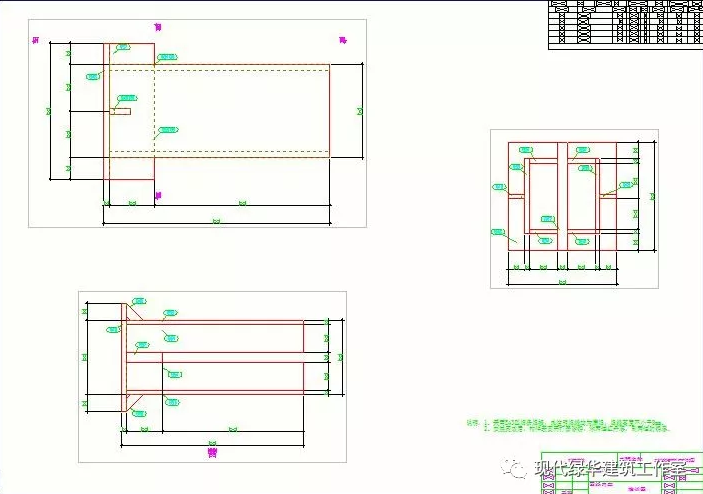

活络头拼装图，也是本项目最为关键的构件。

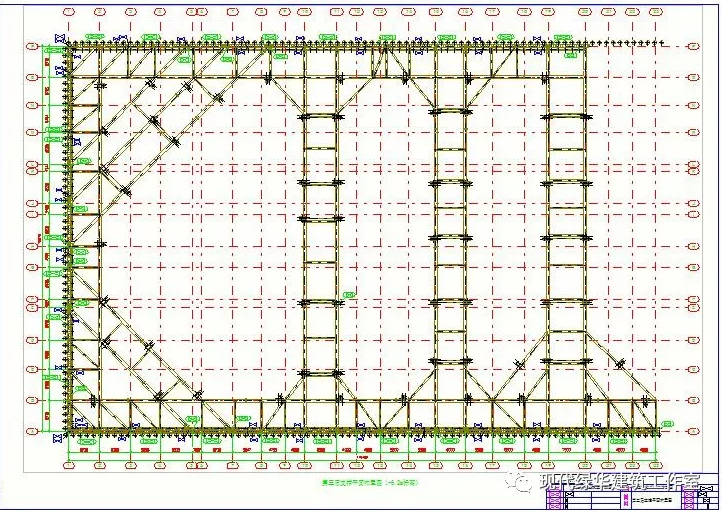

首层支撑平面布置图
