钢结构软件tekla都可以干什么？Tekla建模——中式风格的钢结构建筑

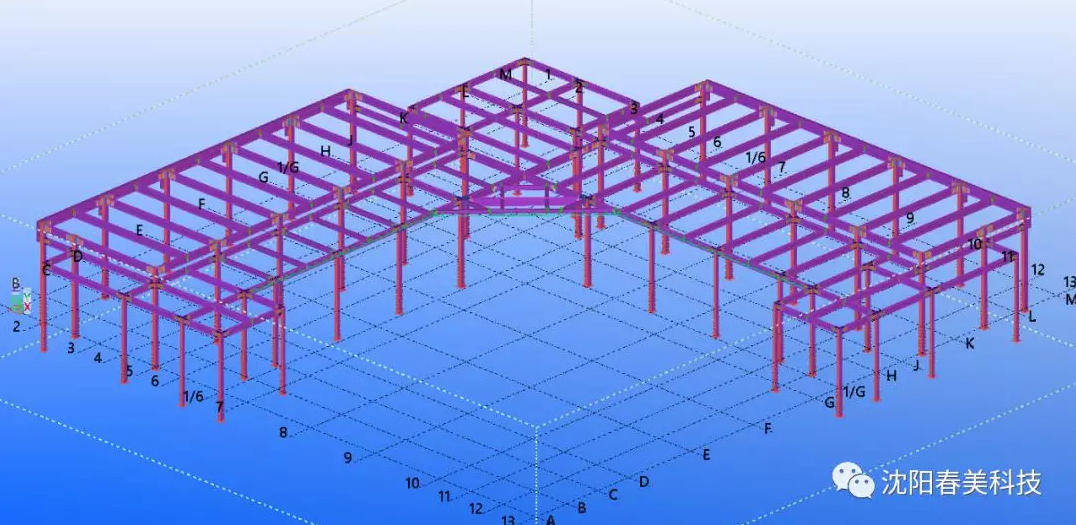

本项目是一座中式风格的建筑，结构上采用了箱型柱和H型钢梁，呈左右对称布置。

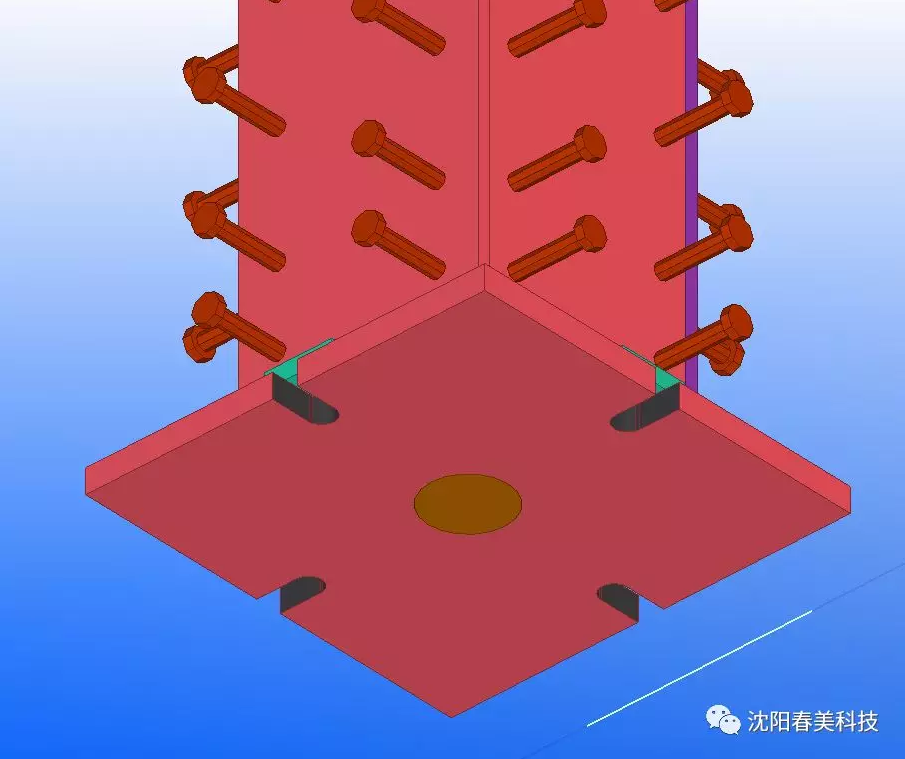

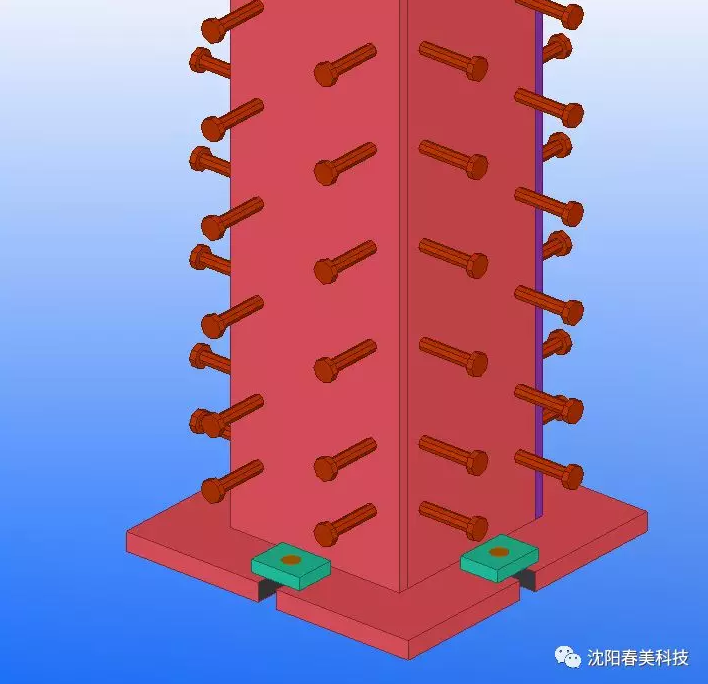

埋入基础的柱脚四周布有双排栓钉
柱脚底板上开豁口，可以用多边形切割命令实现。

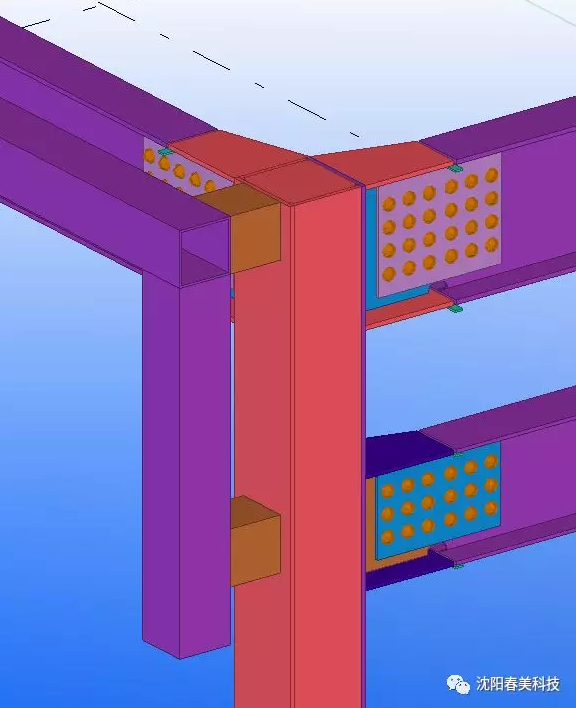

柱梁刚接节点，钢柱的外侧翼缘有装饰方管。

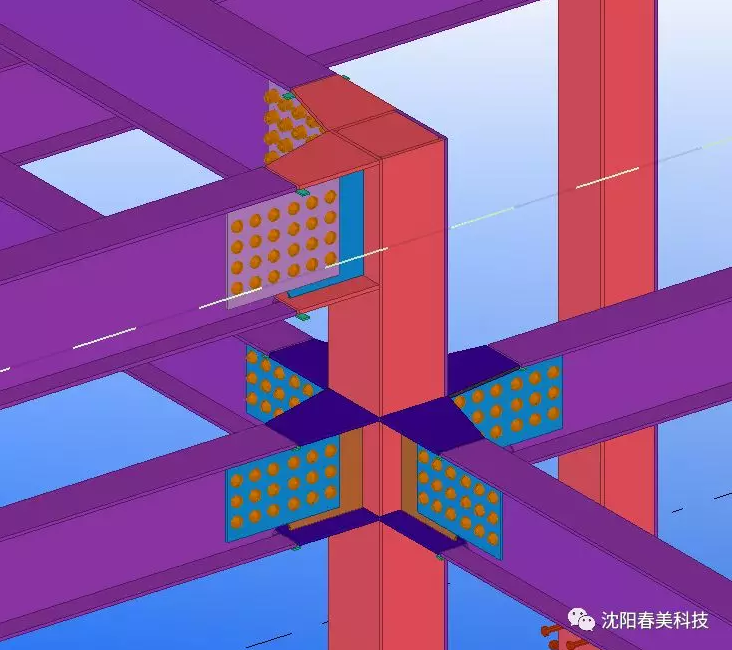

中柱与四面梁连接节点

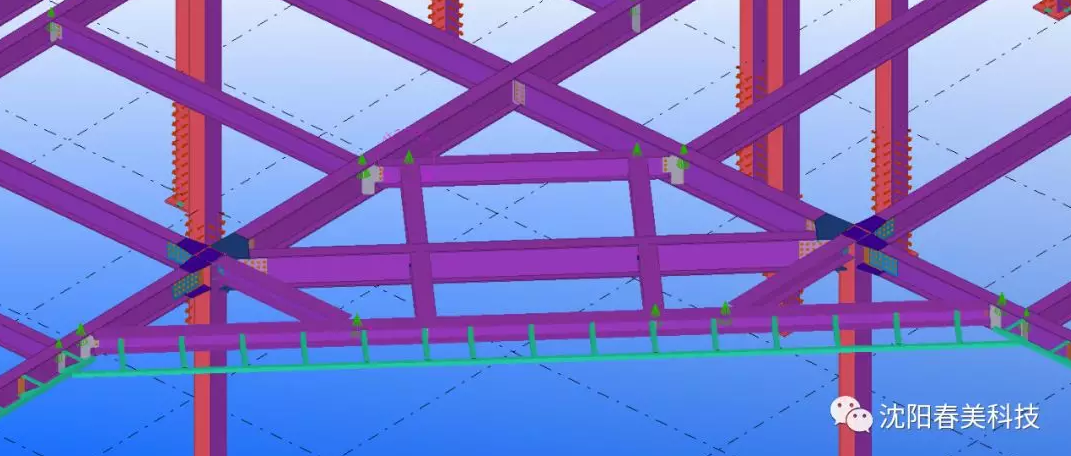

腋梁位置，与主结构成45度角布置。

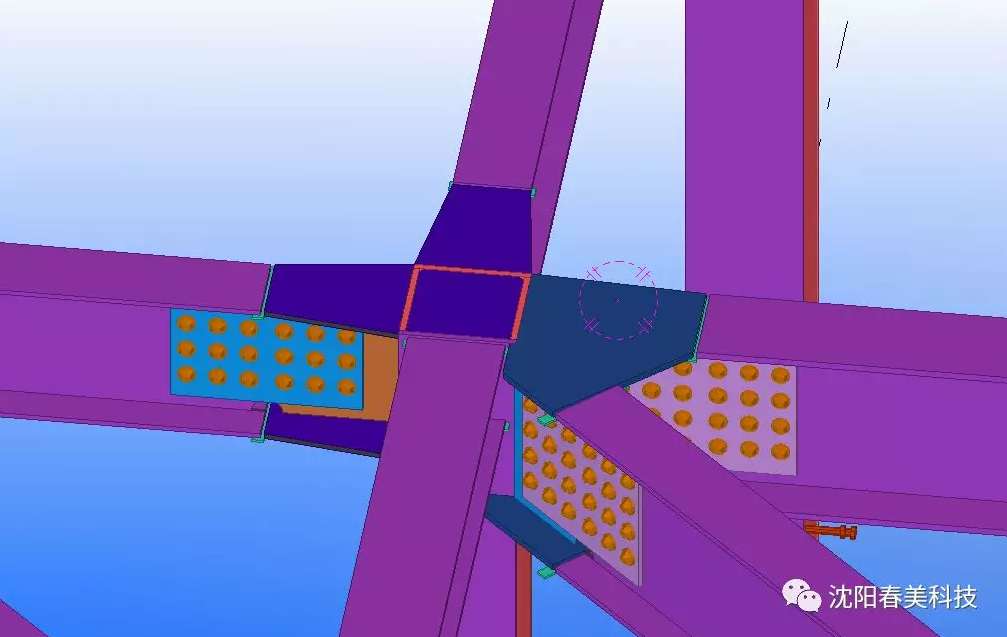

中柱与斜梁节点较复杂。为节省空间，斜梁与主梁共用一块盖板。

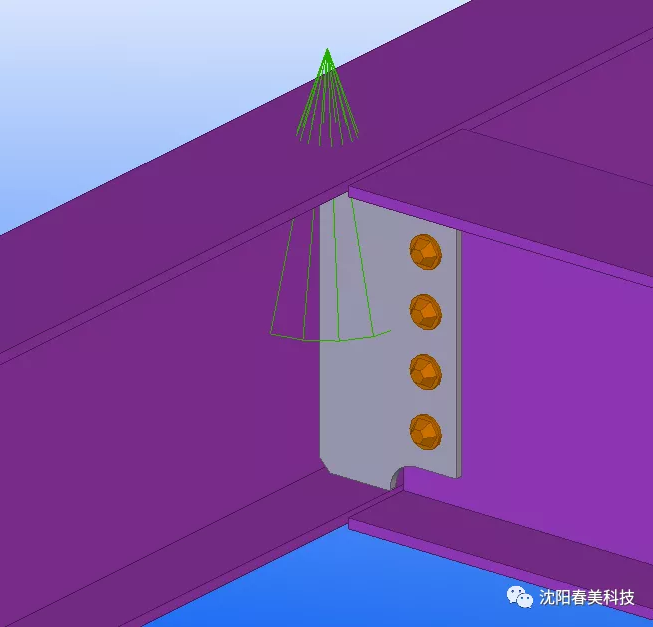

典型的主次梁铰接节点，这里可以用185#节点命令，即特殊的全深度。

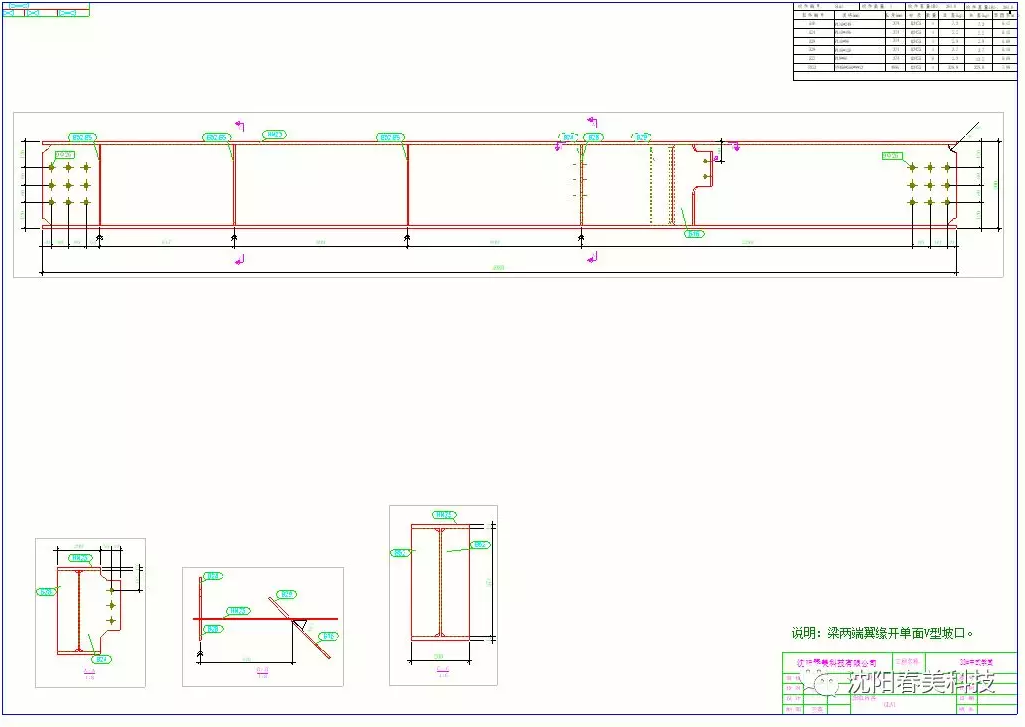

钢梁拼装图

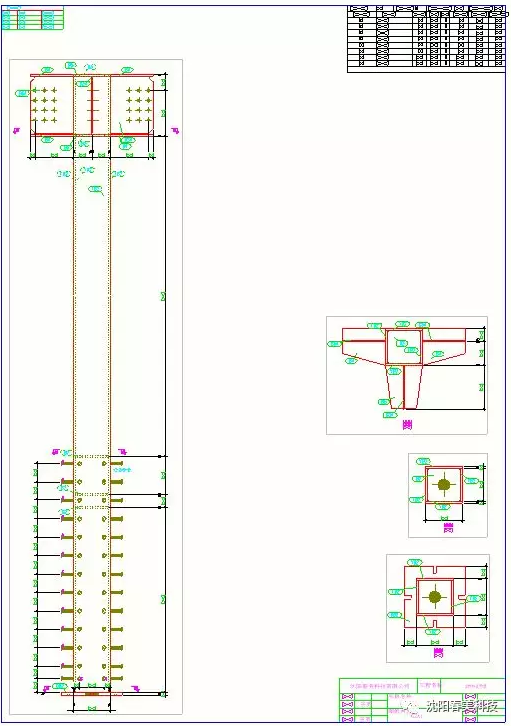

钢柱拼装图

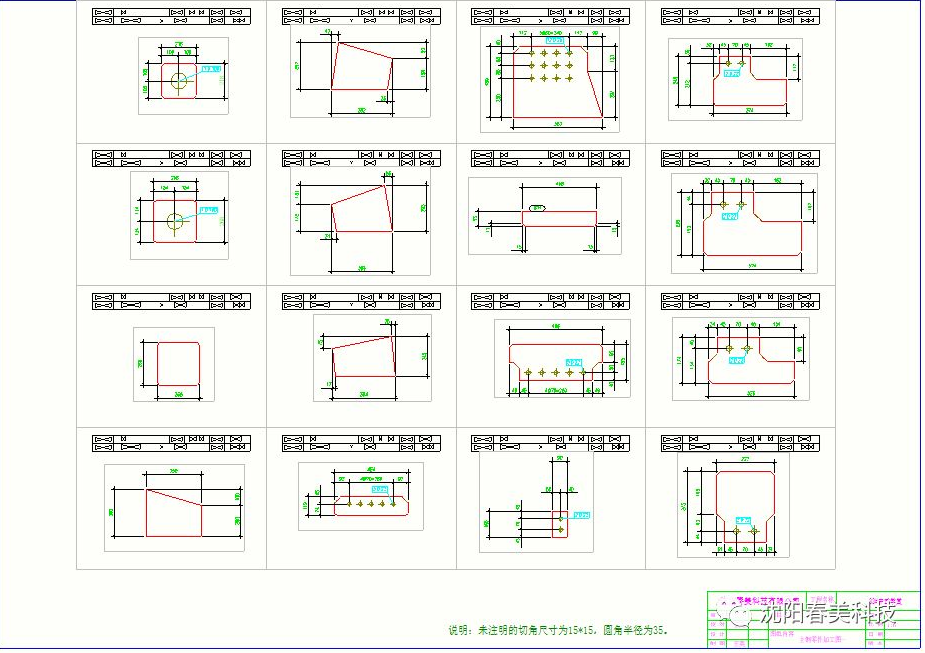

板料的多件图，高版本的软件可以实现零件图的自动排列，比如21.1和2017等。低版本的软件，诸如18.0，尚不具备此功能，需要在多件图里手动调整。

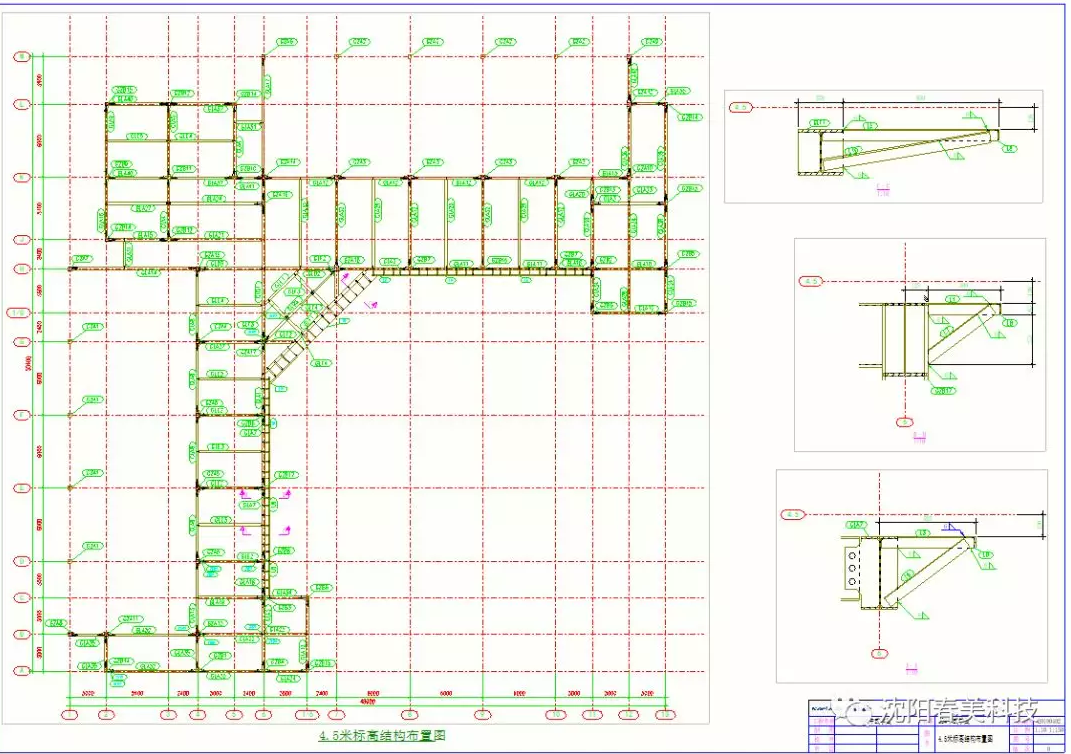

一层的结构平面布置图，并给出一些支架的剖面视图，以指导安装。
