经常在Revit中建模完成后，我们都会进行模型校核，不仅查找错误，也会对模型的外观进行美化。

    模型校核过程中，通常会发现一些小问题，可能不是建模时绘制错误导致的，但是也会影响我们外观效果。下面给大家讲解一个我们常遇到的外观问题。

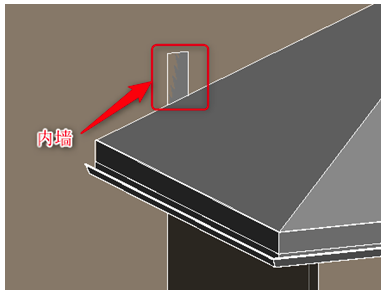

    内墙与外墙连接时，由于墙连接方式问题，导致内墙伸出外墙，在外观上有重叠、阴影。严重影响模型外观和成果交付。如图1所示：

    图1

    如何解决这个问题呢？

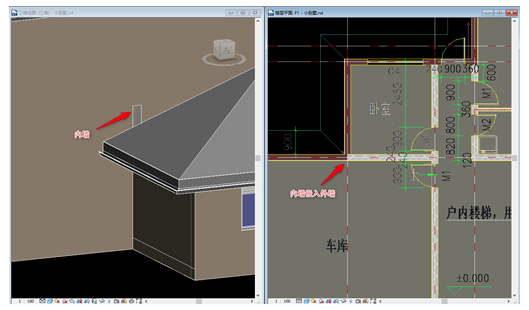

    首先，将“三维视图”与“平面视图”平铺，并在平面视图找到问题处，如图2所示：

    图2

    启动功能区【修改】→【几何图形】→【墙连接】命令，如图3所示：

    图3

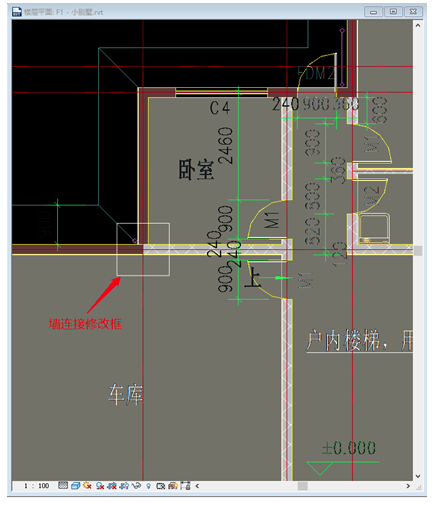

    启动墙连接命令之后，选择问题处，单击，就会出现一个方形框，这是修改预选，如图4所示：

    图4

    然后，功能区下方选项栏中出现墙连接编辑，如图5所示：

    图5

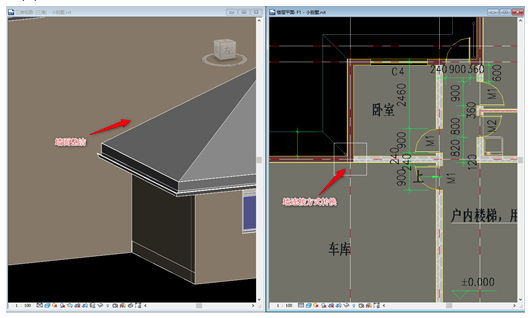

    这时我们只需点击“上一个”“下一个”，就可以转换墙连接方式，使我们模型外观正确，如图6所示：

    图6

    这时不仅解决墙连接问题，也会优化模型外观。
