    一、工程概况

    水万物之本源也，清潩河作为长葛市一条重要的生态廊道，随着工业化、城镇化的进程加快，河水渐渐变得体瘦、韵逝，针对清潩河生态问题，长葛市政府与中国电建市政建设集团正式签定了长葛市清潩河综合治理工程PPP项目，该项目总投资约12.5亿元。

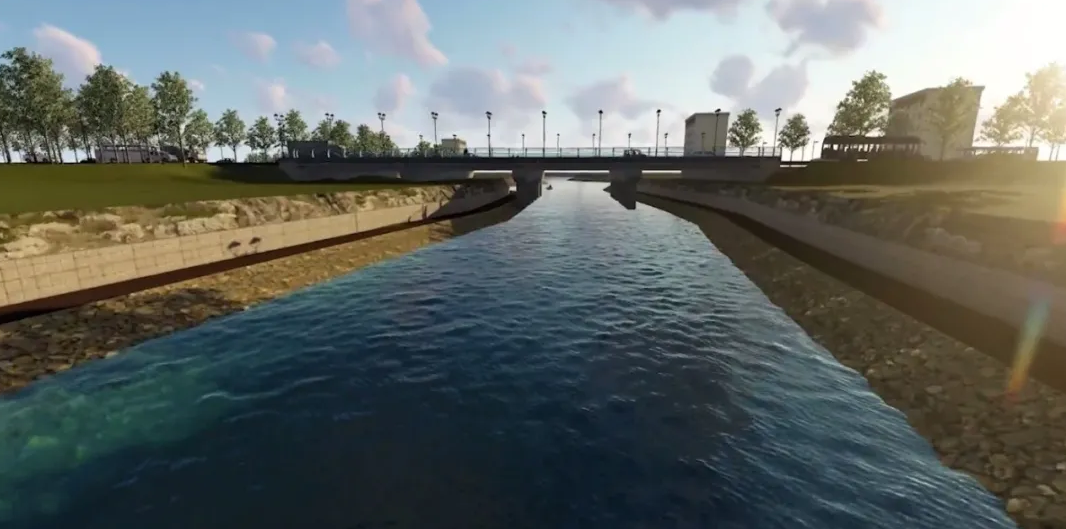

    本次清潩河综合治理工程范围包括关庄闸至菜姚公路段15千米及直流西小洪河1.7千米，集调水、蓄水、补源、灌溉、治污、生态修复、景观建设为一体的综合性水利工程，施工期间，长葛市政府高度重视，将项目作为长葛市1号工程推进，市领导多次亲临施工现场调研指导。

    二、河道施工

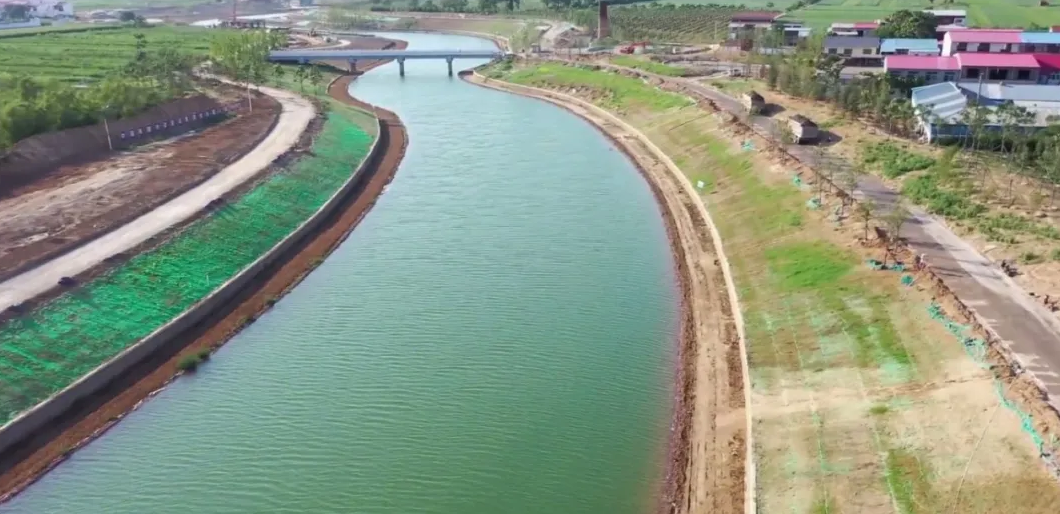

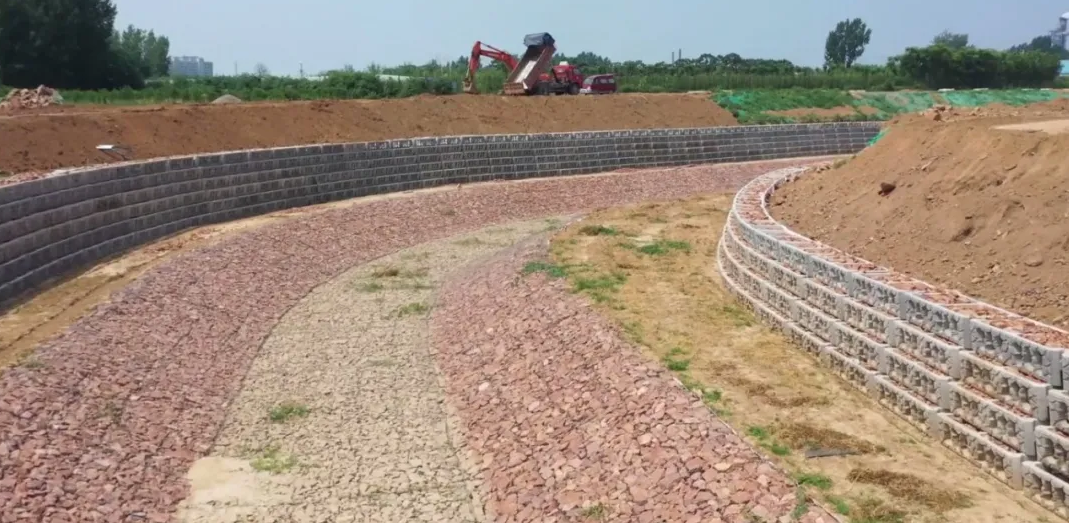

    清潩河河道在西小洪河口处呈Y字型分布，为提高施工效率、节省施工时间，项目采用两端向中间聚焦施工方式，由上到下书写Y字施工，通过清淤输挖河底0.6米的淤泥，布置1米宽、1.5米深格宾固脚及0.23米厚的雷诺进行岸坡防护，人工摆放整理5～6层挡墙，将原始30～40米拓宽到50～60

    三、桥梁建设

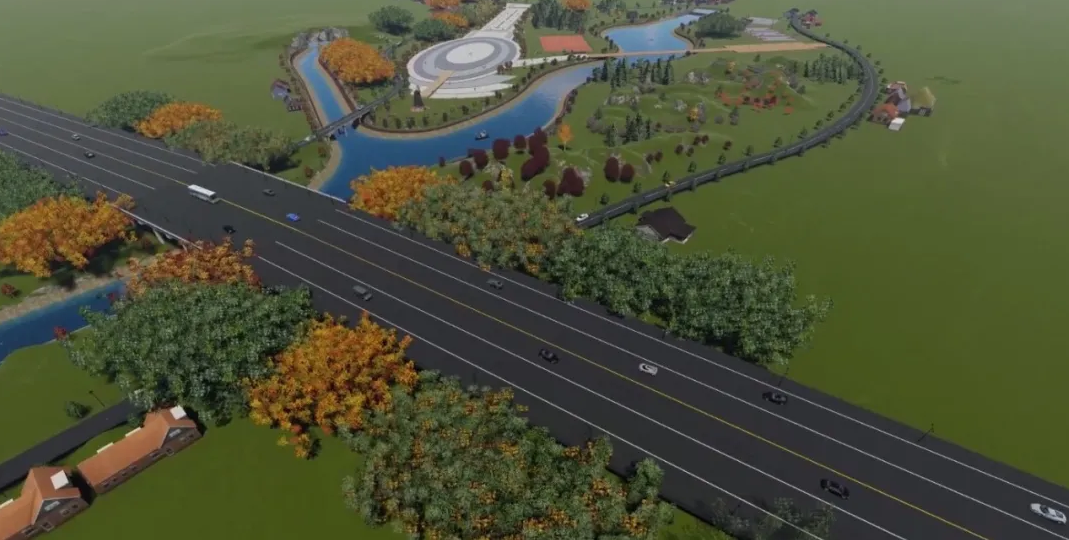

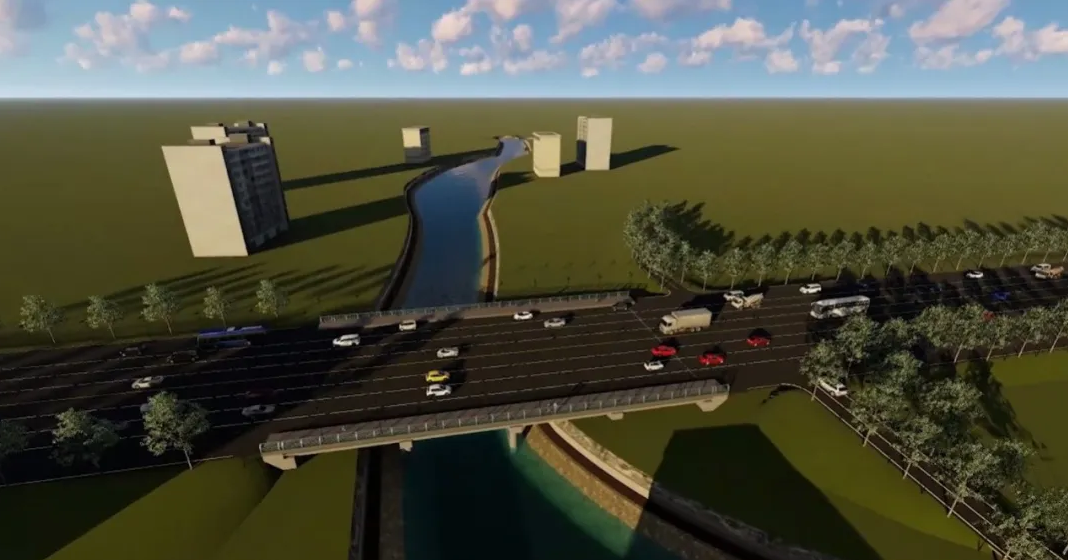

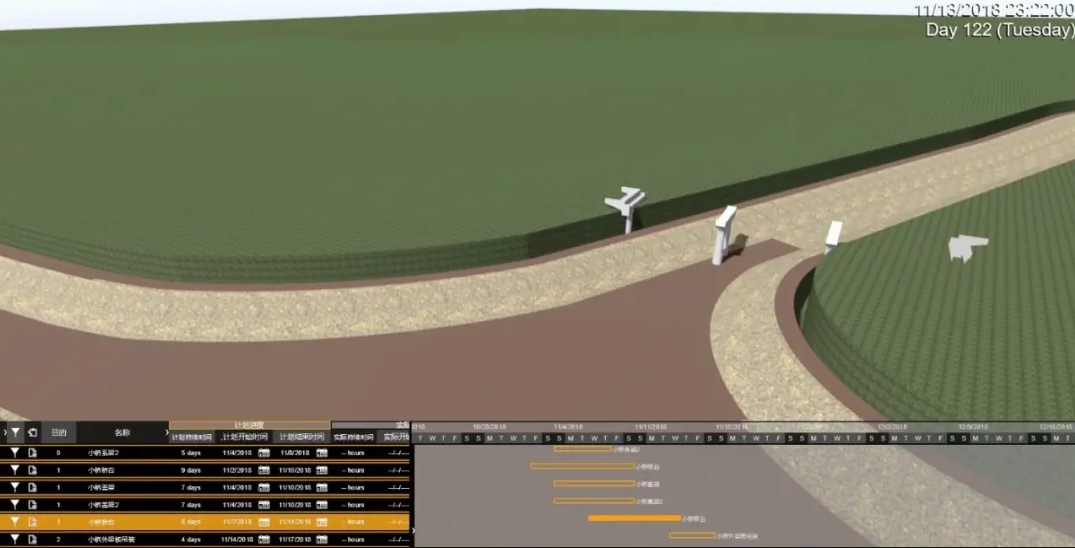

    项目部在图纸审核时发现八一路桥与西小洪河桥呈三角形分布，位置临近且桥面高程均为94m左右，为确保现场施工可行性，避免出现交叉碰撞和反复施工，项目部立即组织成立BIM小组，由项目经理担任组长，常务副经理担任副组长，安全总监主管项目组策划及实施工作，生产经理、安全环保部主任联合主管图纸、现场、模型协调工作，安全环保部成员应用Revit、Lumion、Fuzor等技术软件配合实施建模，项目采用BIM与传统二维图纸审核配合，通过计算机辅助制图、建筑模拟施工，分析工程施工情况的预模拟流程，借助于BIM技术分析桥梁建设位置可行性，最终通过模拟演示，采取将西小洪河桥向西移动200m，八一路桥角度旋转5°与河道垂直分布的可行性方案，最终通过模型演示对分包队伍进行施工交底，从而不但有效的提升了施工质量、减少施工浪费，还根据模拟日期提早15天完成施工，节省了百万元工程投资。

    四、安全文明管控

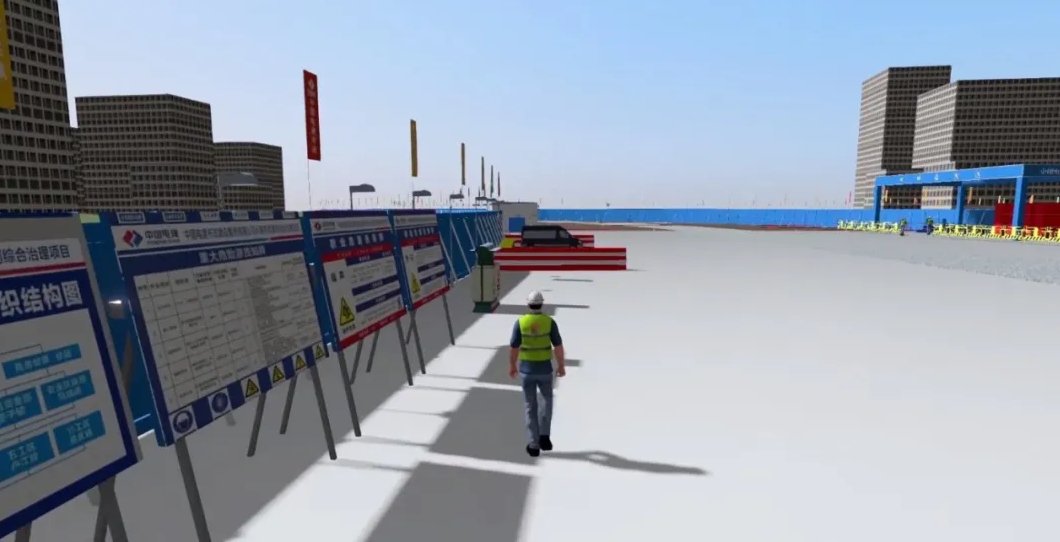

    本项目场地环境复杂，且实际施工过程中分包单位多、施工材料多、设备多，因此为全线的安全文明生产增加了难度，项目通过倾斜设计与BIM技术综合应用，结合现场实际情况，将安全和文明施工标准化要求融入三维平面布置中，三维平面布置根据各施工阶段的不同，进行分阶段考虑，并将公司的VIS形象设计与各阶段场地布置融合，形象的展现了项目安全、质量、技术多方面的管理，做到现场整体精细化管理，提升了项目整体形象。

    五、工程愿景

    工程实施以来，项目得到了公司各级领导的关注与支持，多次莅临项目部及施工现场检查指导，细化现场问题，强调施工重点，提供管理新思想、新技术，促进了项目建设有序推进。清潩河综合治理工程将通过规划的水面、湿地和景观带的基础工程，配合其他的滨河景观建设，最终可形成河道周边区域多层次的自然生态系统，大力提高河道的观赏性与城市品位，工程建成后，改变了现有滨河景观单一、交通不便的局面，市民可以更便捷的享受健身活动、冰水游憩等乐趣丰富、市民出行选择，提升长葛城市形象，特别是葛园和工业主题公园分别展示了长葛历史文化和现代工业文化，成为两张极具代表性的城市名片，提升城市品位，吸引外地游客和投资，具有很强的经济和社会效益。
