标高名称设置小窍门

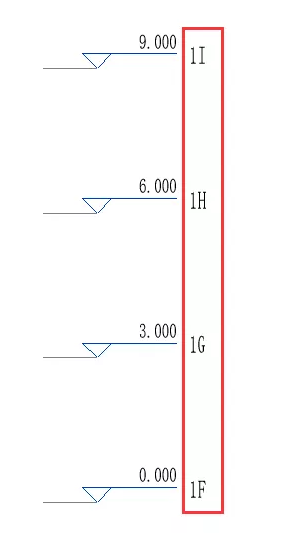

    我们在绘制标高时，总希望它以1F、2F、3F……进行自动排序，但是实际中我们标高设置为1F后在进行后续标高绘制时，会变成了1G，1H，如图1

    图1

    这个问题涉及到Revit软件的自动命名方式，在Revit中，软件自动以最后一个字符作为编号递增依据，如果希望以1F，2F的方式进行递增,有两个办法：

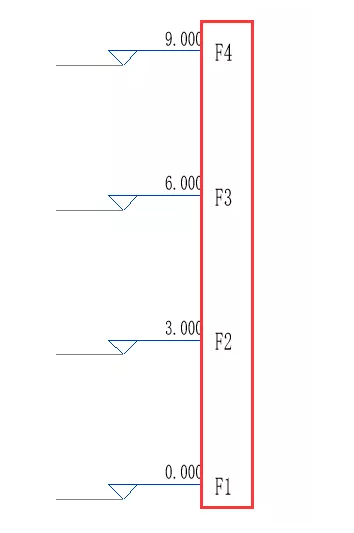

    （1）改变表达方式：将1F改为F1即可，那么我们在新建的项目中它将以F2、F3、F4……的方式来进行递增，由此实现我们问题中希望得到的效果，如图2

    图2

    （2）修改族：我们去修改标头的族。首先在项目浏览器中找到需要修改的标头族，如图3

    图3

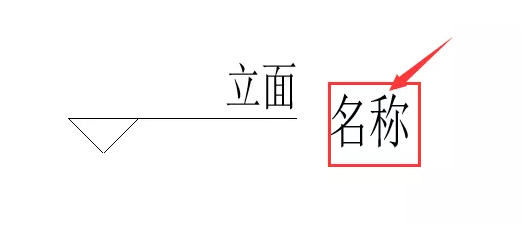

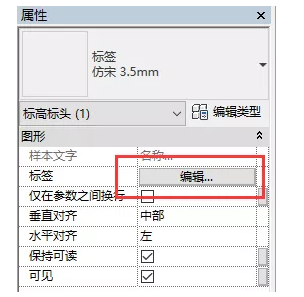

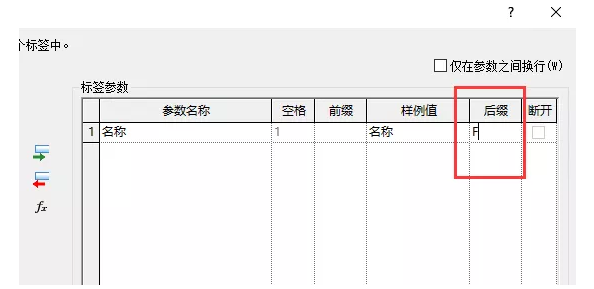

    进入族编辑后选择名称然后在修改标签选项卡下点击编辑标签，弹出的对话框后在后缀一栏中输入大写【F】，如图4/5/6，点击确定。

    图4

    图5

    图6

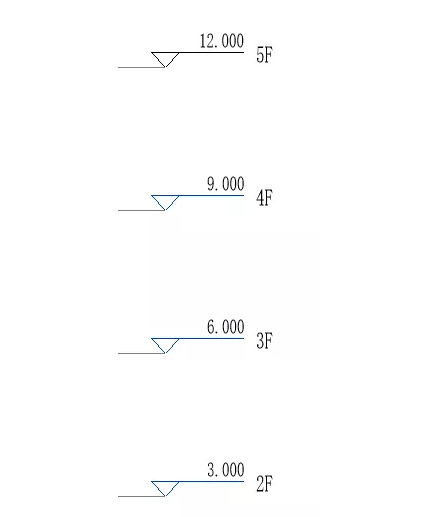

    然后载入到项目中,此时我们在对标高绘制时，只需要输入1、2、3，即可出现1F、2F、3F，然后进行复制或者阵列，都会按照升序继续呈现，如图7

    图7

    当我们想用一层、二层的汉字来表示层高时可以在后缀出输入【层】。
