项目概况

    地块位于贵州省黔西县阳光大道明德新城小区斜对面，地块紧邻50米城市主干道（阳光大道），距离高速路匝道口（黔西站）约2.7公里，距黔西县政府不足1公里，交通便捷，区位优势明显。交通便利，场地位置显著。紧临项目用地东北向是城市公园绿地，西向为棚改区用地，南向为城市主干道阳光大道。项目总用地面积为20000㎡，总建筑面积24504.60㎡。

    因“九狮闹莲”而得名“莲城”的黔西县，由“莲”着手，从莲花盛开的形态联想，花由花蕊和花瓣组合而成，试将花蕊比作成建筑的中庭，花瓣则引伸成规则圆形，推出我们设计的平面形状，突破常规限制，突破规整的中轴对称式的办公平面布局形式，使得平面流线达到最高效、最快捷的目的。

    二、BIM应用解析

    1.方案推敲

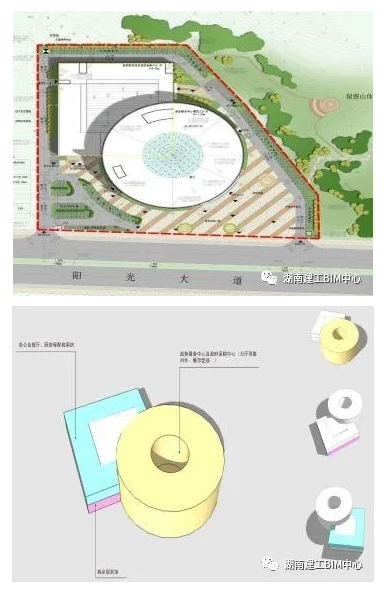

    根据地形分析确定建筑基本形状，并推敲建筑平面体块模式。

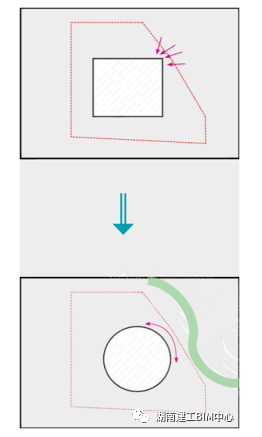

    平面采用圆形体量从而与山体融合

    相对矩形的中规中矩，圆形流线更简洁，大大缩短办事流线，方便流畅

    将主体建筑高度控制在24M以下，减少成本同时减少压迫感

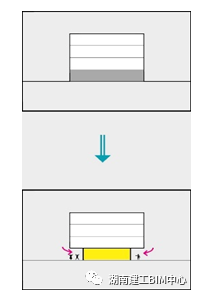

    建筑底部形成类似骑楼的共享空间，供市民交流与日常休闲

    2.根据推敲出的平面与立体构成确定最终的方案体块

    根据地形的创建与数据的分析，推敲建筑方案的地形与整体平面

    3.利用无人机获得地形数据，并建立三维数字地形

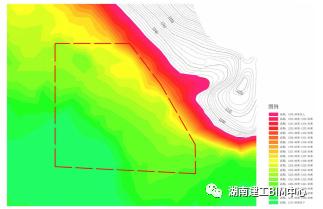

    湘源规划软件进行高程、坡度等周边环境分析与研究

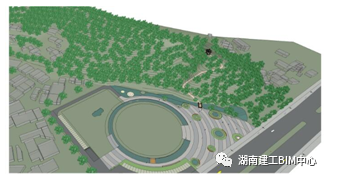

    地形模型

    4.能源分析

    为了考量建筑设计的能源指标，我们利用Autodesk的能源分析软件Vasari，进行日照、风动、能源分析，帮助方案的体量优化。

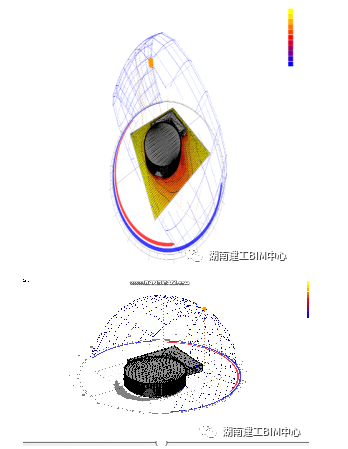

    全年太阳阴影影响

    热环境分析-温度分布

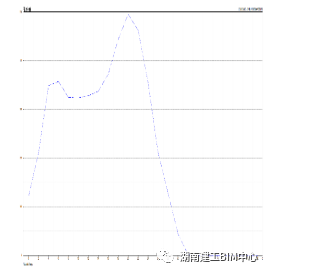

    热环境分析-逐时温度曲线

    风力分析

    5.协同设计与参数化设计

    通过制定工作计划，建立中心模型文件，并依据BIM设计技术标准确定各专业工作内容，确定BIM设计师的工作集划分和权限领取，通过参数化设计调整项目，取得最好的建筑模型。

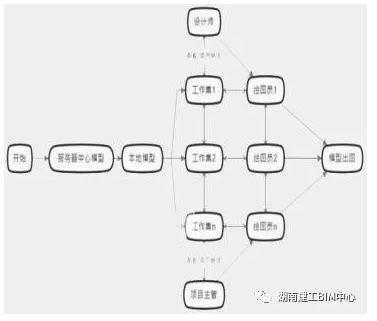

    BIM设计师的工作集划分

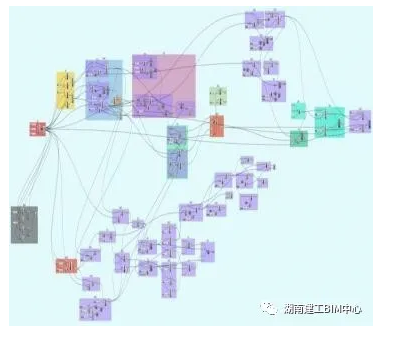

    参数化设计

    6.可视化推敲与精细考量

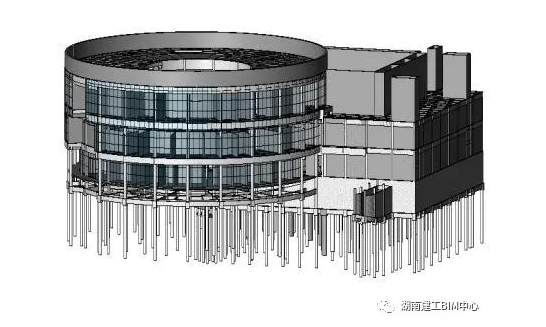

    选定具有良好空间体验的设计方案，利用Revit继续进一步的多专业的深化设计，得到相应的专业模型。

    7.结构设计

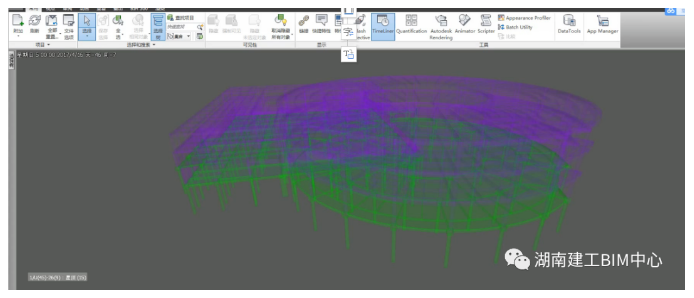

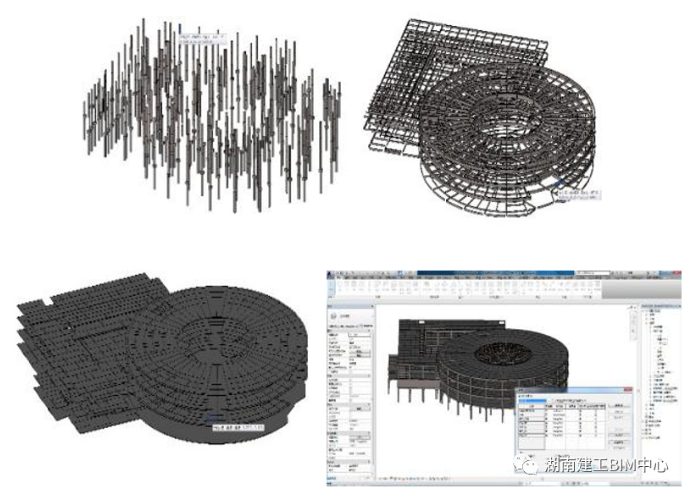

    经过结构柱、结构梁、结构板及钢筋节点绘制得到我们的结构模型。

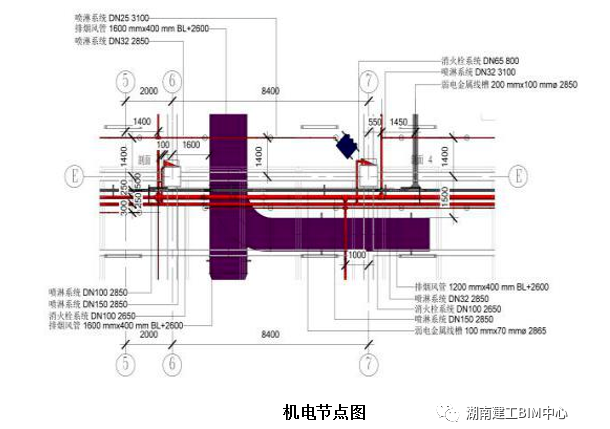

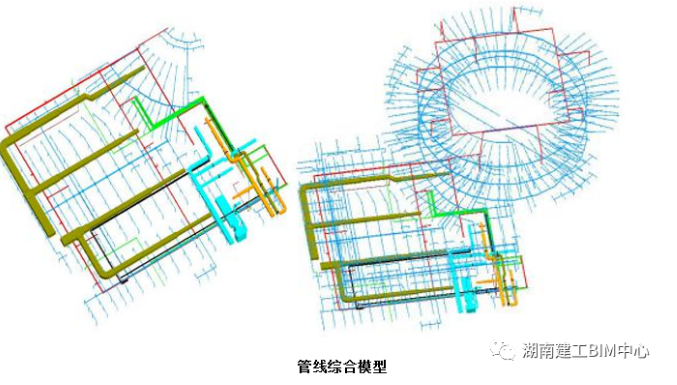

    8.机电全专业模型

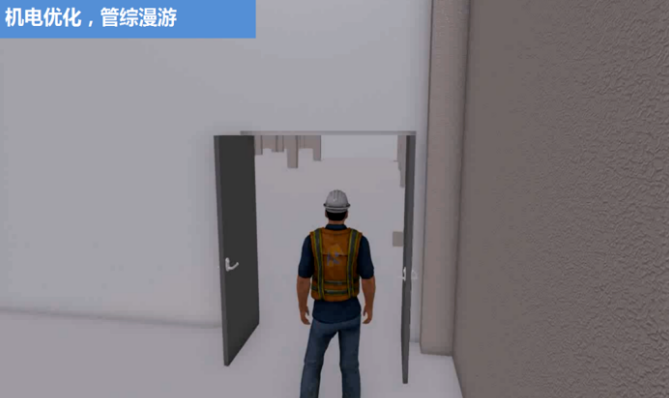

    在施工过程中项目应用移动设备把三维的BIM模型带到现场，随时跟踪观察机电安装情况，及时的发现问题反馈到BIM小组，然后进行进一步的修改模型，同时分析模型对以后安装施工的影响。这样能保证BIM模型的准确性，为以后建筑机电的运行维护打好解释的基础。

    BIM协同设计使建筑、结构、给排水、暖通、电气等各个专业基于同一个模型进行工作，各专业设计自己的模型，其它专业不需要等待提资，就可以立刻看到其他人的修改，并能直观的看到设计中的问题。各专业设计师能够主动消除各专业之间的矛盾，及时发现问题并调整优化，避免“信息黑洞”，提高项目设计效率。

    9.室内设计分析

    BIM在室内设计中可以发挥出以下主要优势。首先快速、轻松地创建室内设计模型，并实现设计的可视化。其次便于查找和管理一个模型中的多个设计选项――这些方案可能在空间布局、材料选择等任何方面有所差别。第三能够很好的利用建筑信息模型中丰富、可靠的数据，从最初制定空间规划和总明细表到详图设计阶段精确的材料算量和成本预算，这些对室内设计都非常重要。

    10.经济分析

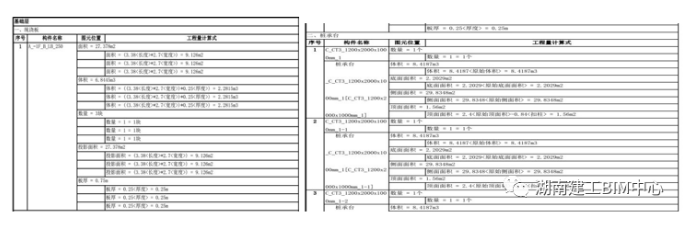

    利用广联达，可以直接在Revit中进行工程量的计算，以得出设计概算，考核设计方案是否经济合理。

    11.施工模拟与运用

    通过BIM技术进行施工方案的模拟使施工方案更加符合现场实际情况，避免返工及耽误工期，从而提高管理效率，节约项目成本。

    三、应用总结

    要利用建筑信息模型技术实现工程设计、施工的一体化，需要解决现有问题，冲破重重困难，将建筑施工与建筑信息处理结合起来。建筑工程设计与施工的一体化过程，便是建筑信息与建筑生产的统一和集成。是将收集到的建筑信息进行整合，根据数据设计出建筑模型，并对建筑的施工进行整体的规划和安排，建筑施工是在建筑设计的基础上进行。而他们有着统一的操作平台，是在统一规划下进行的。而传统的建筑设计与施工是分开的。这是建筑设计施工一体化与传统的建筑过程的不同之处。所谓建筑工程与设计的一体化，其实就是资源的整合与资源共享。设计人员在进行建筑设计时，要运用到建筑信息模型技术，根据具体数据和信息建立建筑信息模型，并且做好施工成本的预算，在此基础上再对后期施工进行可视化模拟。当然，设计的最终目的是让施工人员根据设计图进行施工，为了实现施工与设计的一体化，在设计中需要施工人员参与到施工图的设计中去。即设计人员先将收集到的信息进行整合，建立三维建筑信息模型，并完成最基础的设计，而在与实际施工相关的施工图设计阶段，需要施工人员的亲身参与，让施工人员与设计人员一起完成施工图的设计，这样能够保证设计图的有效运用。并提高设计、施工中的统一性、协调性，从而实现建筑工程设计与施工的一体化。
