Revit如何CAD协同？Revit如何借用CAD的填充图案
第一步：调取CAD的图案填充文件“acad.pat”
方法一：路径
图1

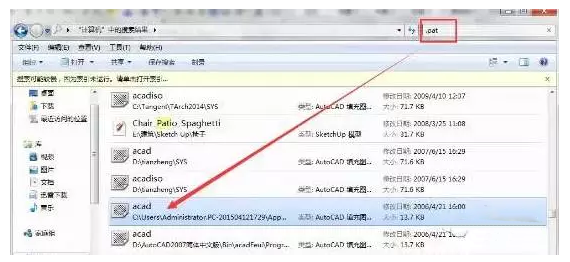

方法二：在本地硬盘中搜索“.pat”
图2
第二步：将“acad.pat”复制出一份，待用
图3
第三步：

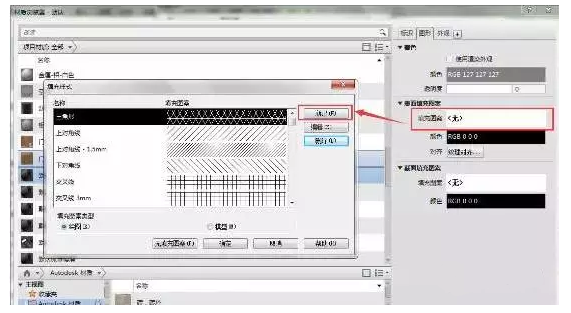

1)打开Revit中要编辑的材质，打开“材质编辑器”如图4打开“填充样式”对话框。
图4

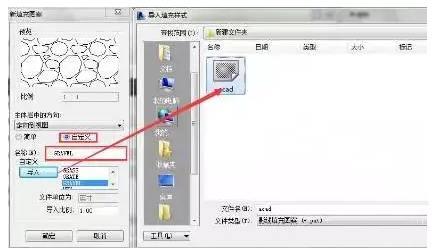

2)点击上一步中的“新建”，打开“新填充图案”对话框。如图5，自定义名称并导入“acad.pat”文件。
图5

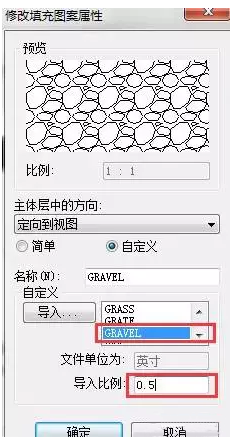

3)在导入的文件中找到“GRAVEL”文件，设置“导入比例”，点击确定。如图6
图6

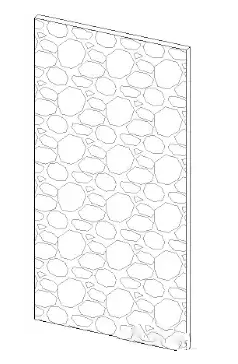

效果如图7
图7
