如何利用Revit创建混凝土现浇箱梁？箱梁的建模用什么软件

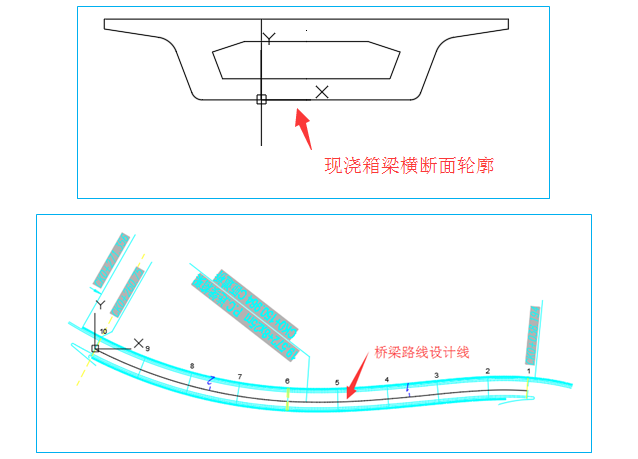

一、用CAD设置好现浇箱梁轮廓和和桥梁路线设计线。如何利用Revit创建混凝土现浇箱梁？箱梁的建模用什么软件
二、打开Revit新建族，选择公制结构基础族样板，并将设置好的箱梁轮廓和桥梁路线设计线CAD图导入到Revit中。

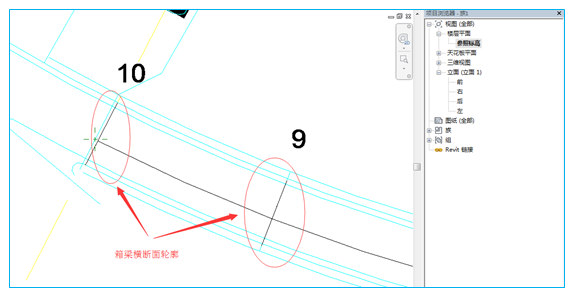

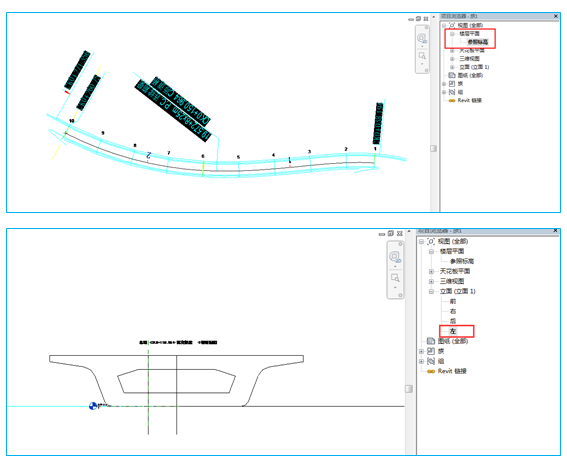

三、切换到参照标高平面视图中，将导入的箱梁横断面图复制到9#墩与10#墩之间的桥梁路线设计线两端，并通过旋转使其与桥梁路线设计线垂直。

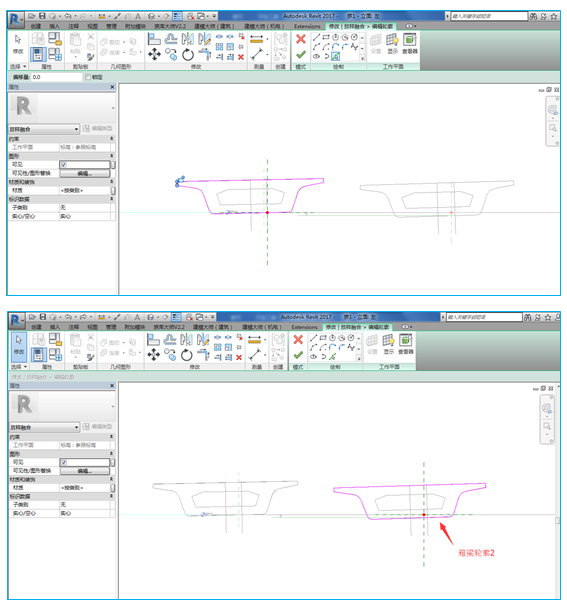

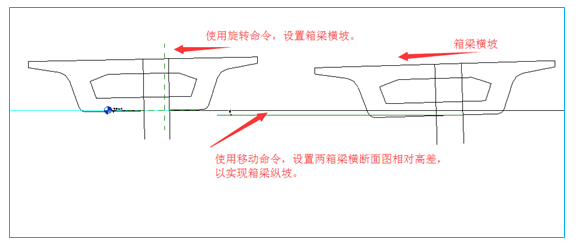

四、切换到左立面视图中，使用移动命令设置两箱梁轮廓相对高差，以实现箱梁纵坡；使用旋转命令，设置箱梁横坡。

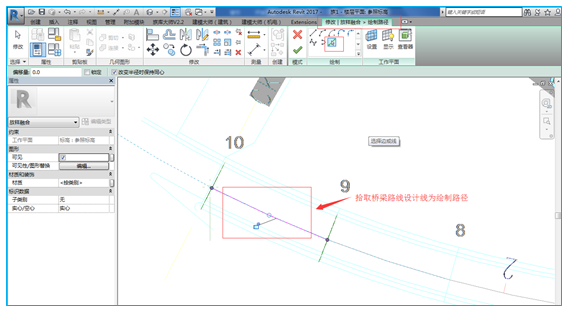

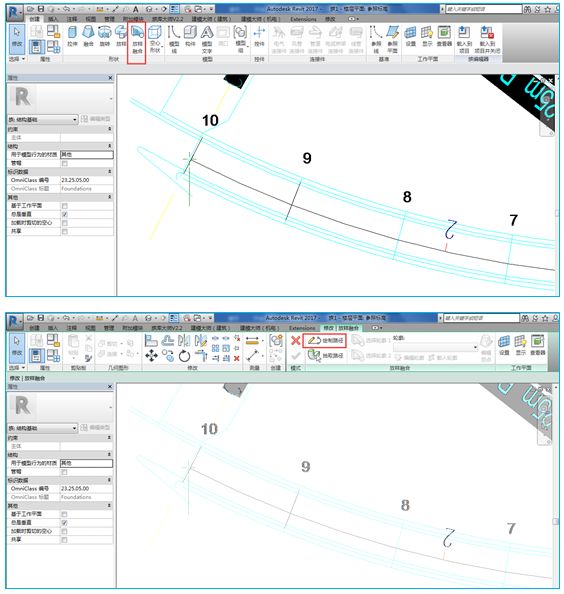

五、切换到参照标高平面视图中，选择放样融合命令，拾取9#与10#墩之间的桥梁路线设计线为绘制路径。

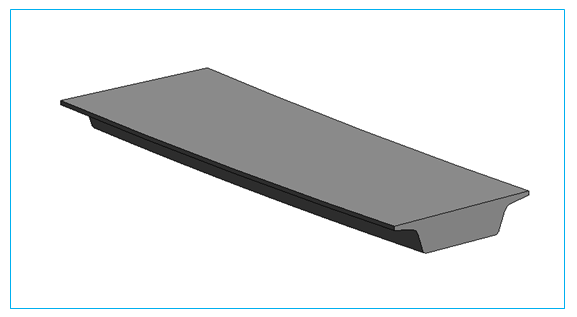

六、拾取轮廓1和轮廓2，点击确定即完成混凝土箱梁结构模型。
七、可根据同样的思路，选择空心放样融合命令为箱梁创建箱室；
八、为箱梁添加材质、类型名称等其他参数并保存。

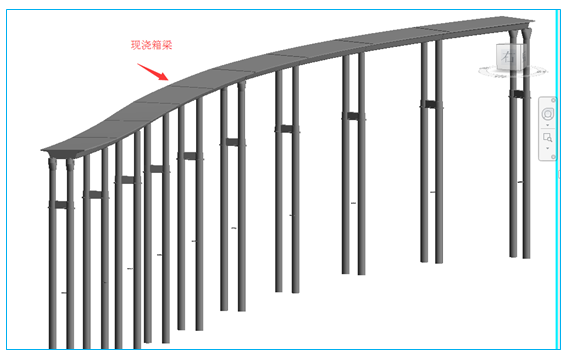

九、同样的操作，可创建其他桥墩间的现浇箱梁（根据图纸设计的不同，设置相关的横坡、高程差等参数）。
