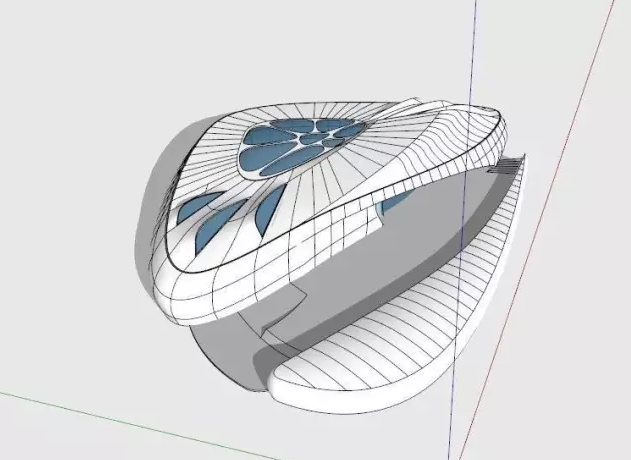

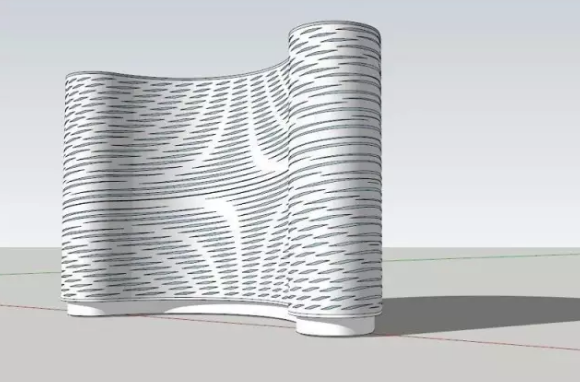

    谁说SketchUp不能做曲面异型模型？

    不能凹那些惊天地泣鬼神的造型？

    SU建模  BY建筑学院  黄晗

    —Poly曲面建模—

    对于很多没有接触3Dmax这类软件的朋友，可能并不知道Poly建模为何物？所以我们首先探讨一下“Poly建模”是指什么？

    “Poly建模”其实就是“多边形建模”。其实就是一种建模的方法，其实创建的方法简单、编辑灵活、对硬件的要求也不高。

    几乎没有什么模型不能通过Poly建模来创建的，因为这个Poly建模在建模领域是非常强大的。

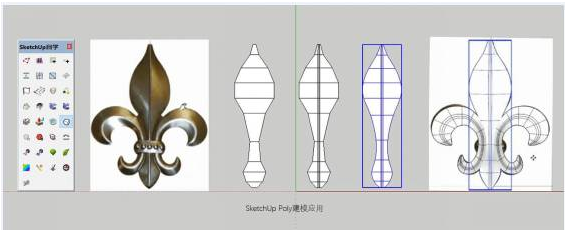

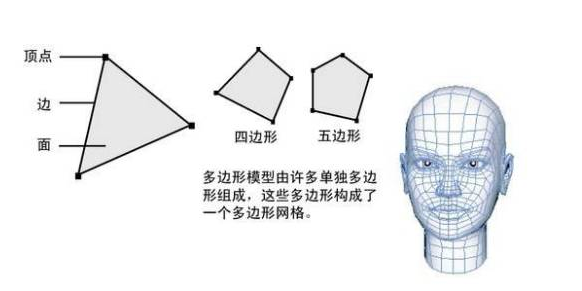

    Poly建模是对象用多边形小平面组成的网或者网格来近似表示。为什么说是近似呢？因为在里面没有真正的曲线，只有直线。如果想要用直线去表现一个圆形，那不太可能，但我们却能让它看起来像一个圆。也就是把多个短的直线连接为封闭的图形，这就是近似一个圆形。从最基本的3边开始，逐步增加边数，直到看起来像个圆形。

    —SketchUp也要实现曲面建模—

    在SketchUp里面有没有可能实现Poly建模？

    SketchUp自身的功能要实现Poly可能是不太实现了。但是借助插件后可以！

    —哪些插件可以实现曲面建模？—

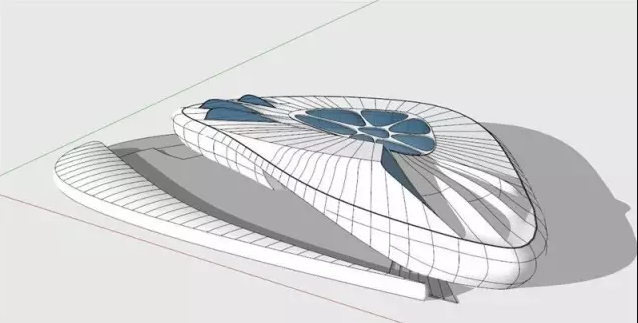

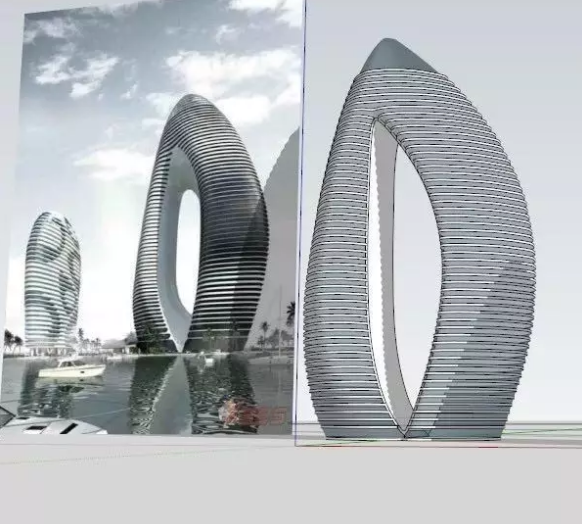

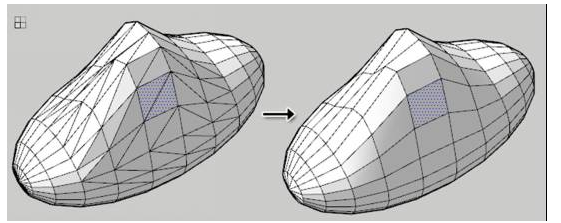

    如上图所示，SketchUp的功能已经今非昔比。像这种顶编辑与控制那在早期基本是3Dmax这类软件才能做到的。

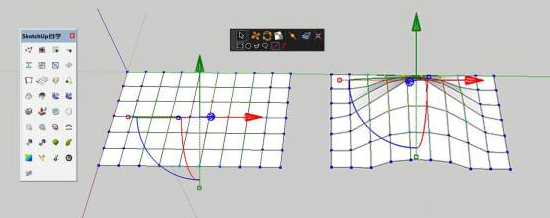

    现在SketchUp借助tt_vertex、Artisan、Subd、QuadFaceTools也可以做到。其中tt_vertex可以识别绘图区的“虚点”和“实点”，可以针对物体表面的点进行移动、旋转和缩放等操作，还可以通过设定选择范围，增加辅助点的软选择。

    今天重点讲讲QuadFaceTools，中文名四边面工具。

    —插件QuadFaceTools—

    先说下这个插件几个重要功能。

    选择（）：主要作用就是将选择对象切换成四边面工作界面（可穿透群组/组件）。

    扩展选择（Growion）：主要作用是将选择范围扩展到已选择对象的邻近对象。

    收缩选择（Shrinkion）：主要作用是将从已选择对象中减少邻近对象的选择。

    环形选择（ring）：主要作用是对选择边（可多条）进行环形的选择。

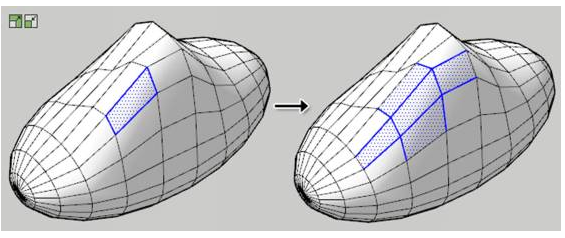

    插入循环边（loops）：主要作用是对选定的线（可多条）以它的中点新生成一条循环边。

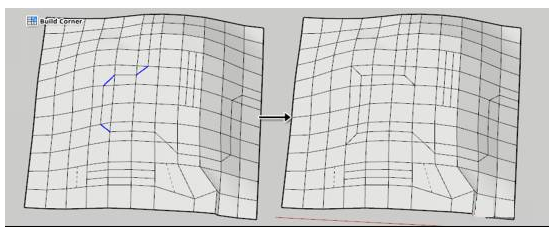

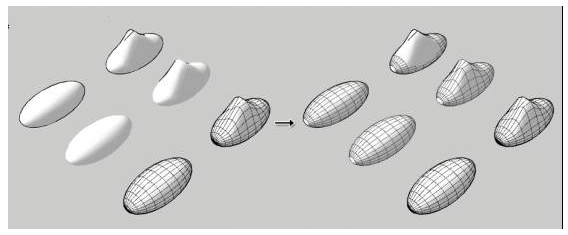

    创建边角（Buildcorners）：主要作用是根据选定相互不相连的边缘（斜线），来生成适合四边面处理的边角。

    线框转四边面（Convertwireframetoquads）：主要作用是将形成四边形的线框根据角度容差进行四边面的生成。

    接下来我们做个练习。

    —曲面建模工作流—

    那现在“万事俱备，只欠东风！”接下来我举一个“栗子”，你就会“恍然大雾”！

    第一步，创建多边形。

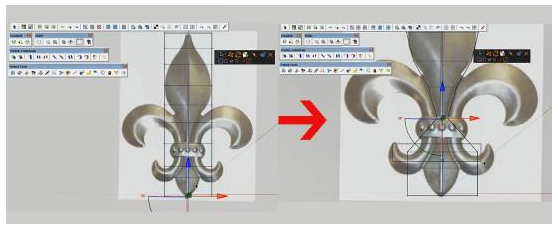

    利用tt_vertex把各个形体调调整好。打开SketchUp，来操作一次。

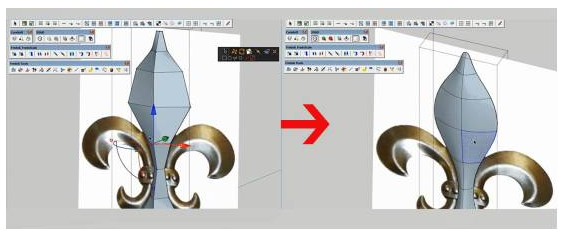

    第二步，利用QuadFaceTools把多边形变形曲面。
