tekla桁架怎么建模？Tekla建模——H型钢桁架屋面
文章来源：沈阳春美科技

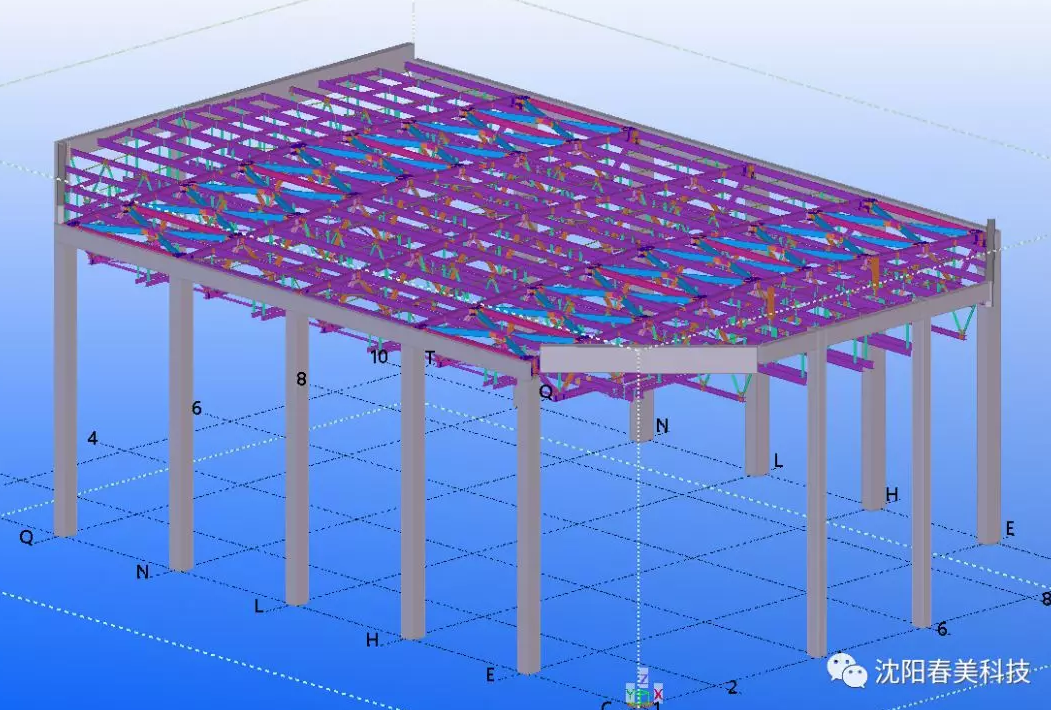

本案例是一个跨度30多米的双坡桁架屋面。
为方便生产及运输，对单榀桁架进行合理分段，现场拼接。

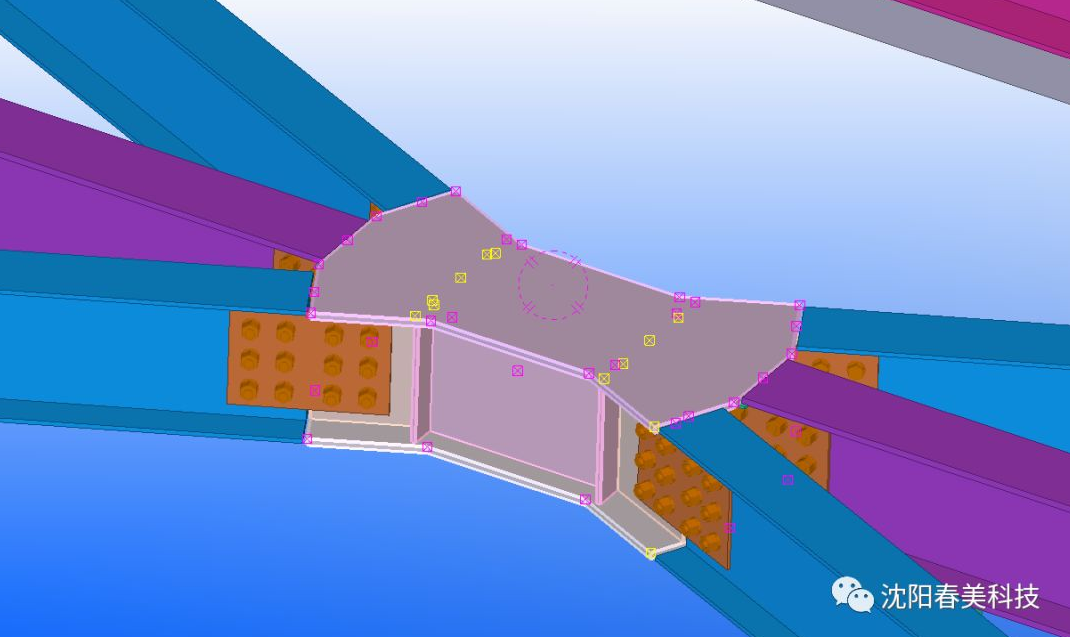

上弦采用H型钢支撑，中间采用盒式节点栓接。

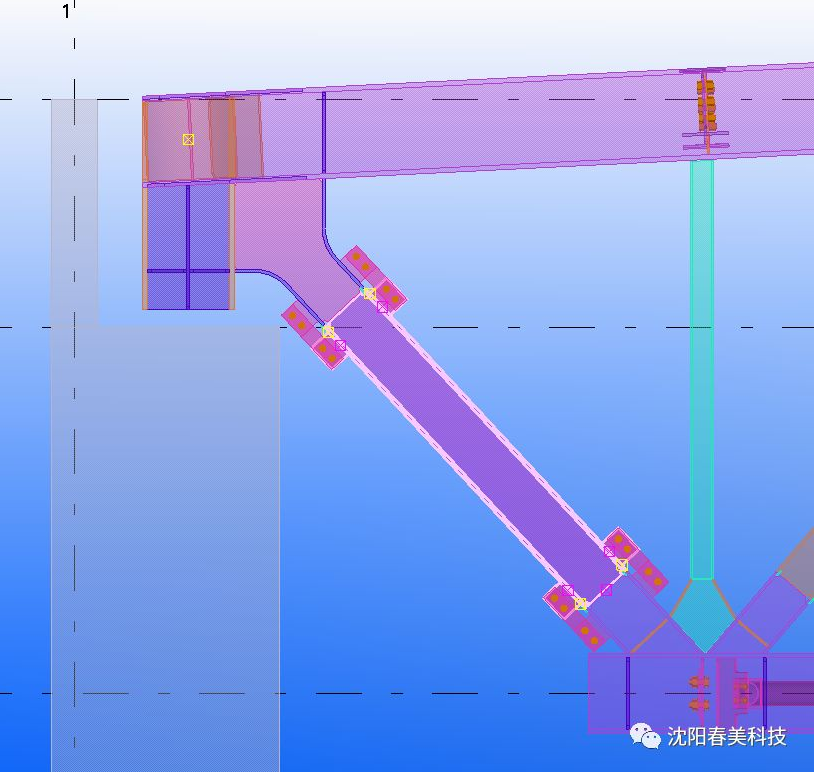

为方便现场组装，较大截面腹杆与上下弦杆在节点处增加安装耳板，待焊接完成后切除。

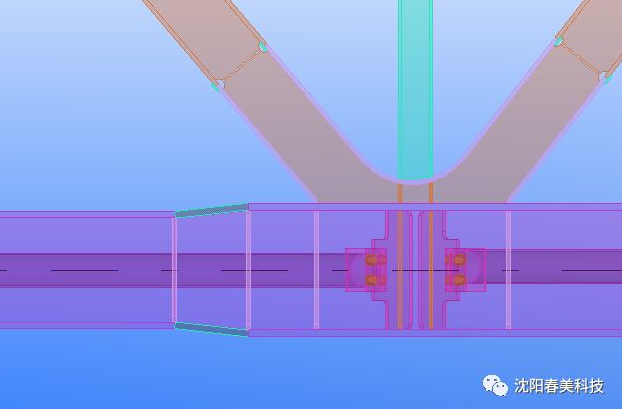

下弦杆变截面处的做法，保证左右弦杆的中心线一致。

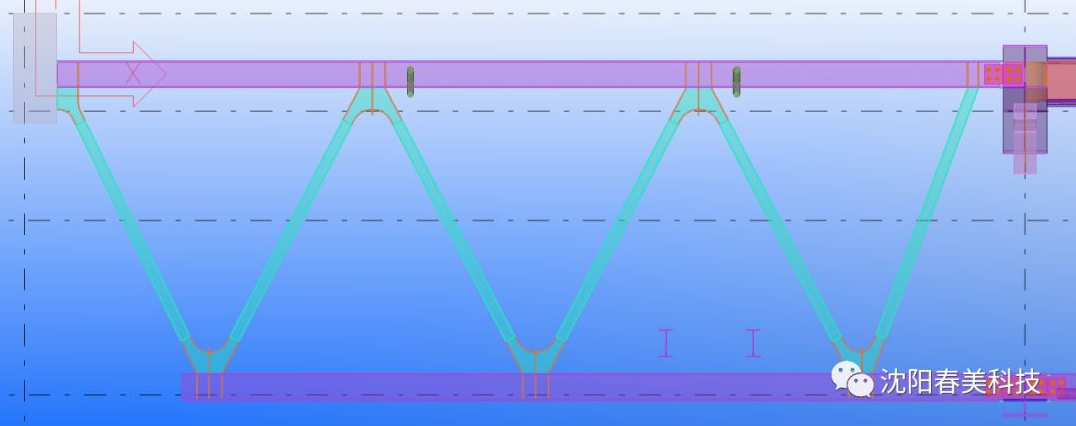

桁架间采用小型桁架支撑

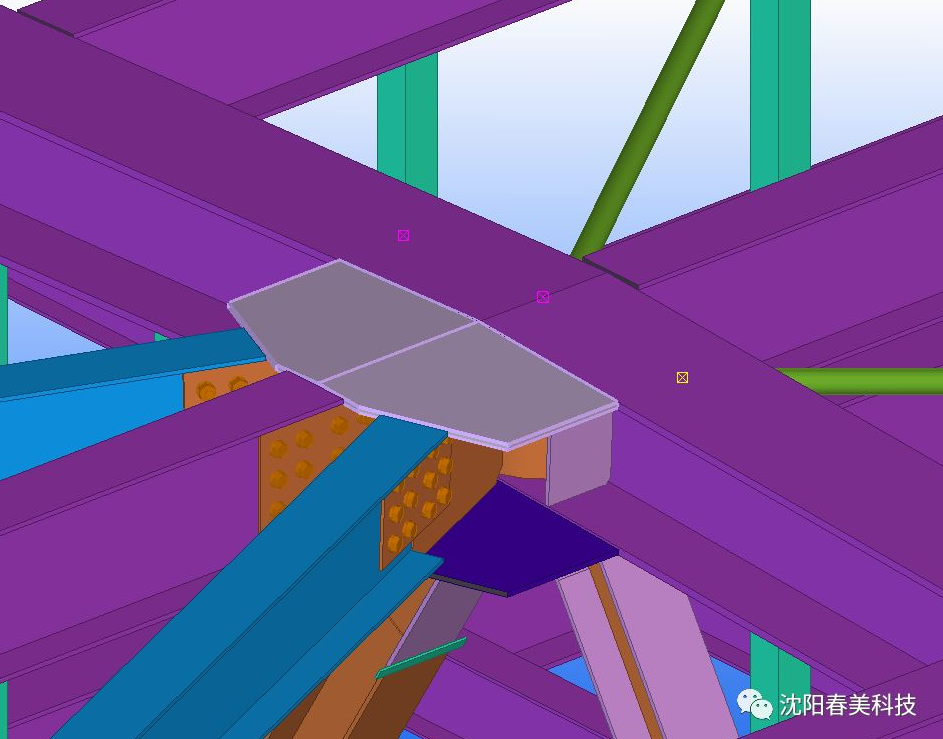

屋脊处的节点做法，连接板可以采用折梁+切割命令实现。

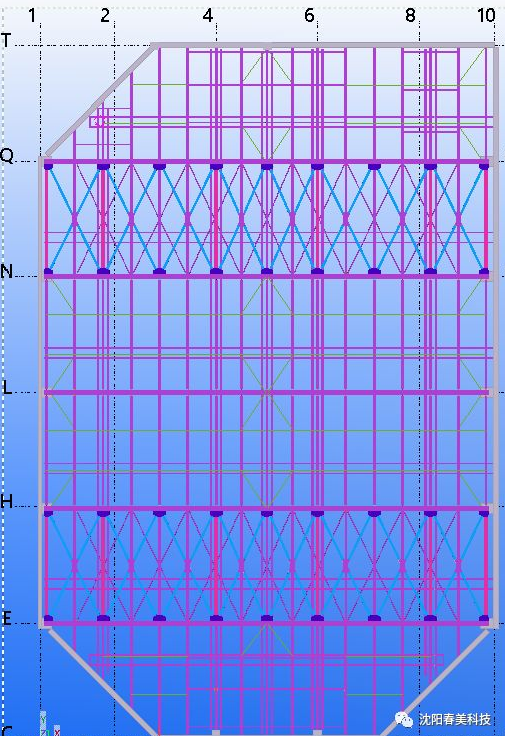

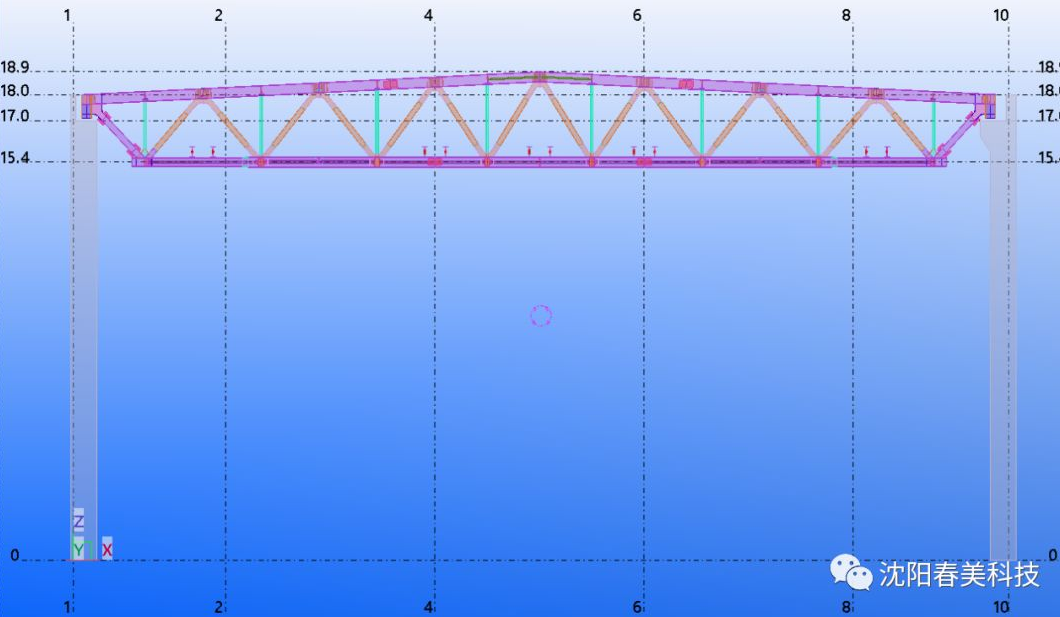

模型俯视图

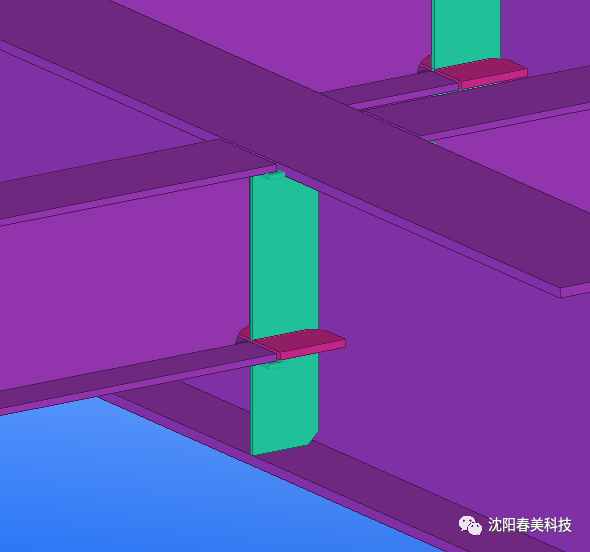

依附在下弦杆的马道梁采用刚接形式，翼缘和腹板全焊接。这种节点形式对于现场安装来说较为不便，因为没有安装螺栓可用于初步定位。

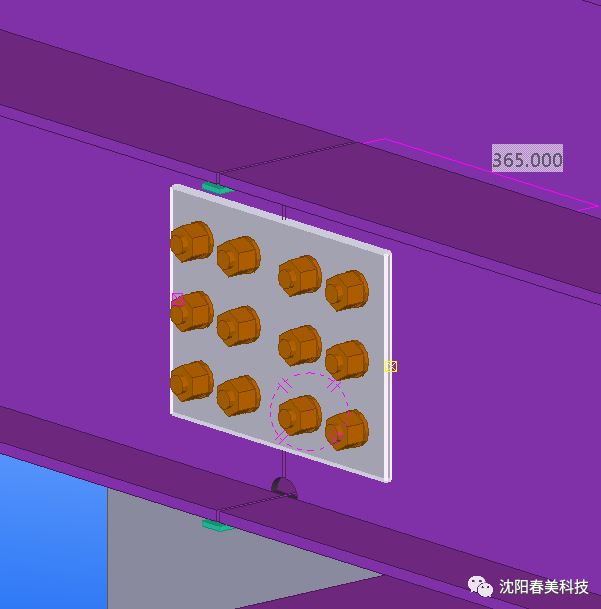

梁梁拼接

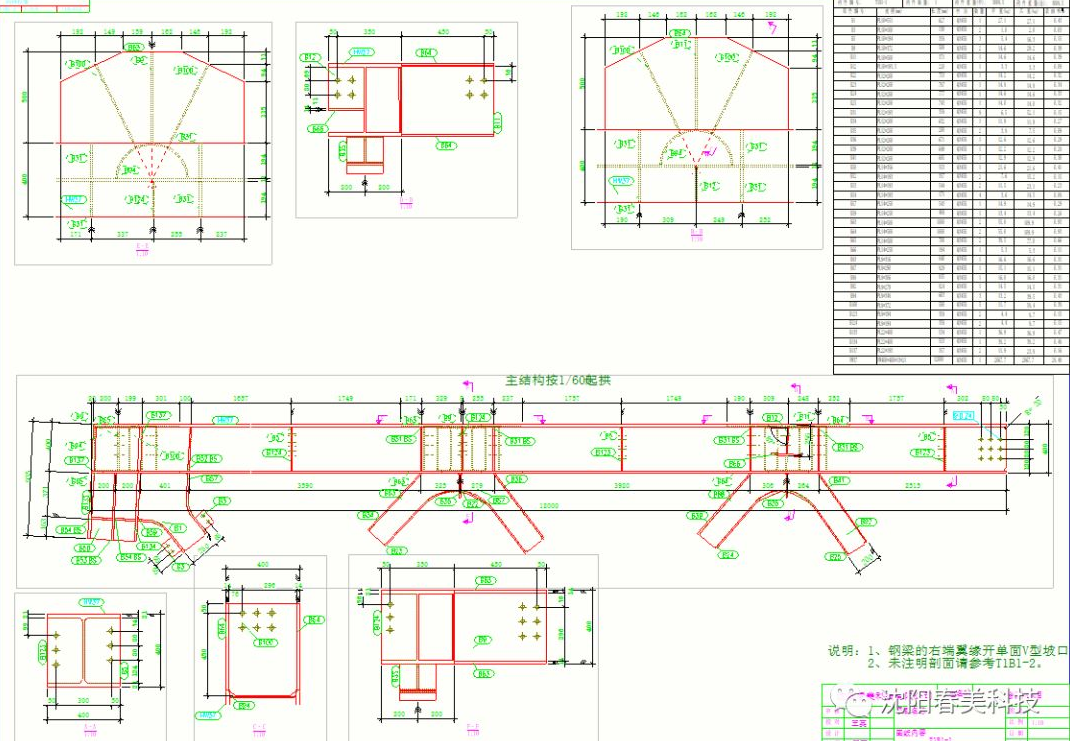

上弦杆分段加工图

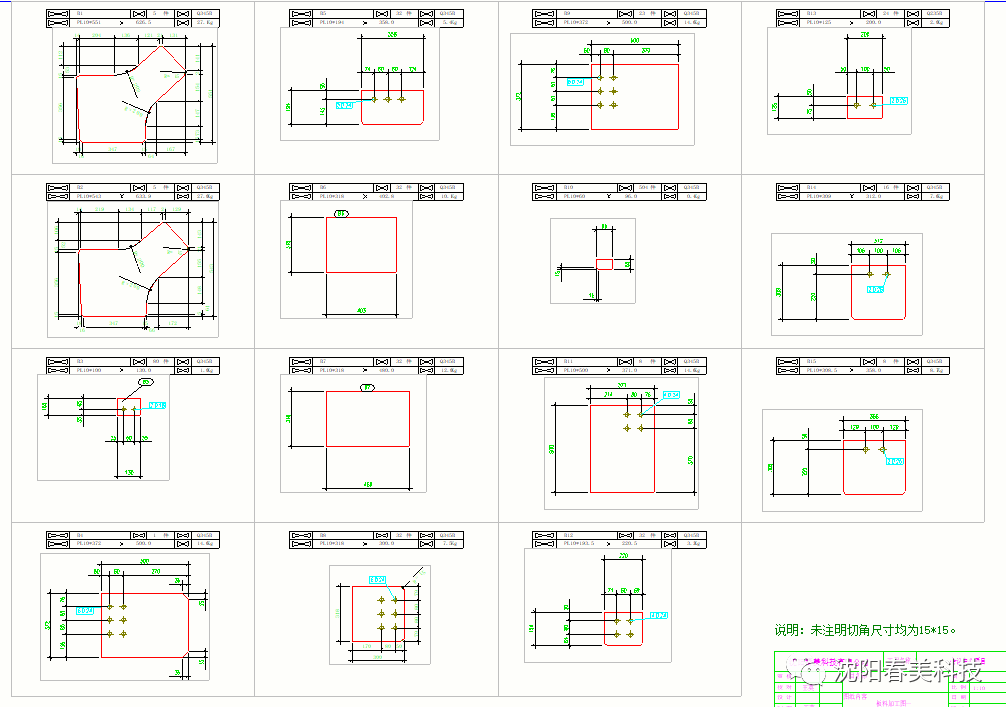

板料加工图

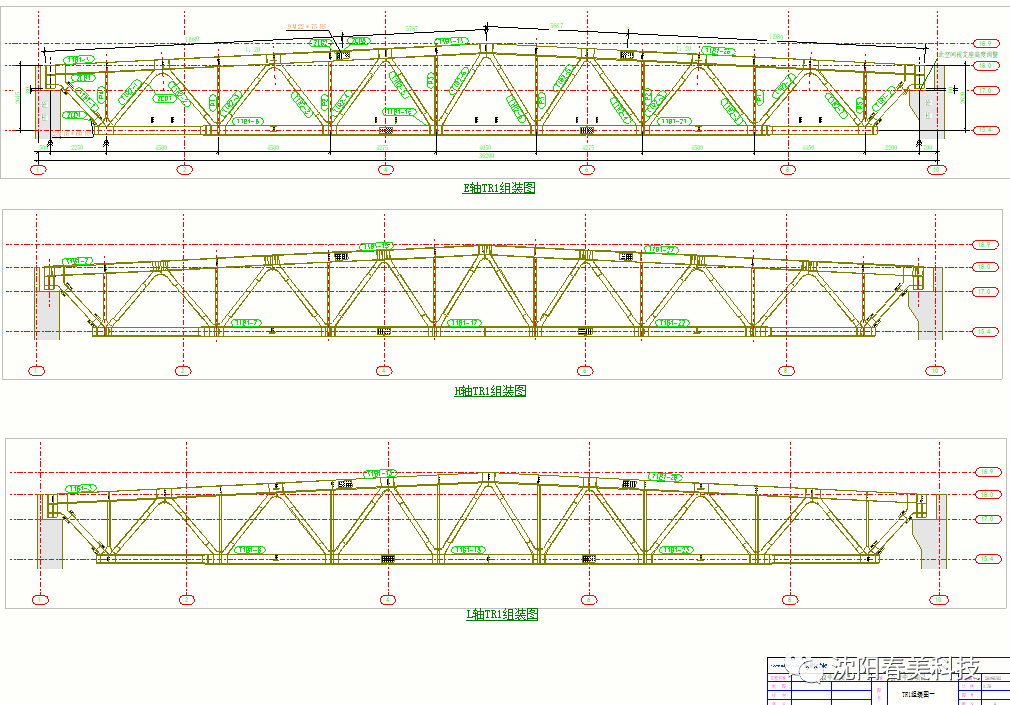

桁架现场组装图
