tekla中怎么画钢架？Tekla建模——弧形钢架
文章来源：沈阳春美科技

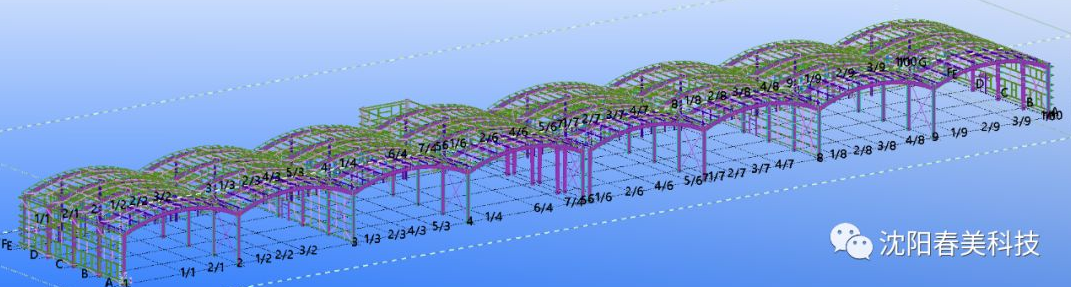

本案例是一个基于门式刚架的弧形库房，建模的过程中需要注意曲梁和多边形板的使用技巧。

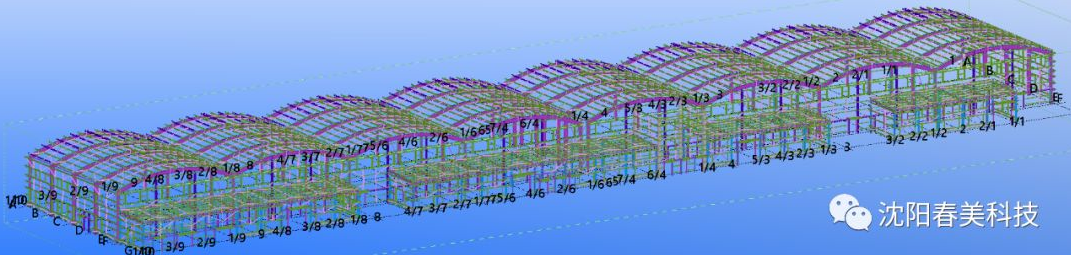

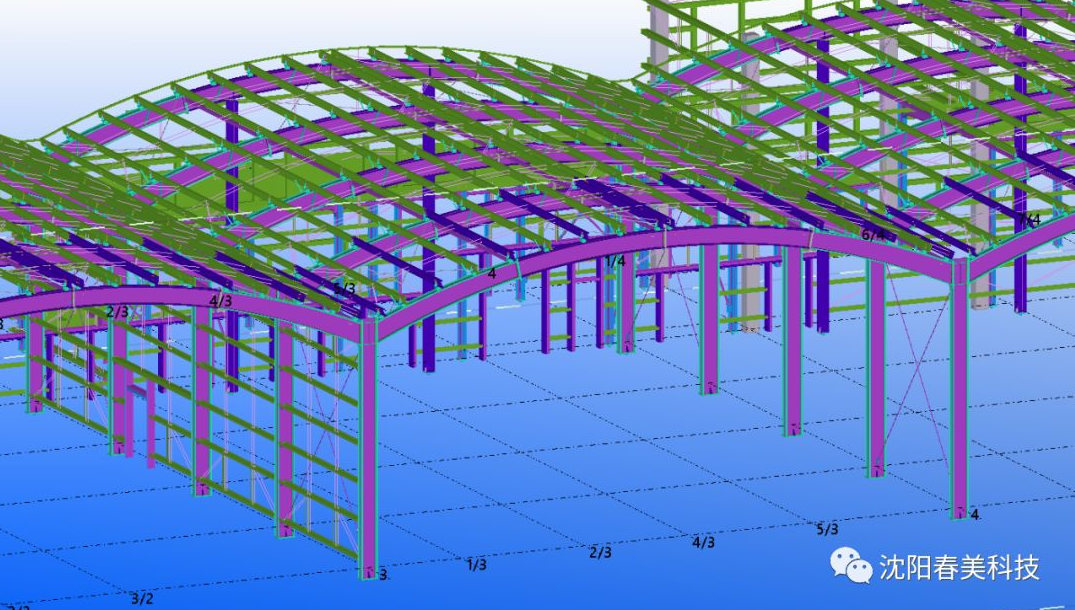

该建筑的整体结构形式为弧形拱、多联跨。

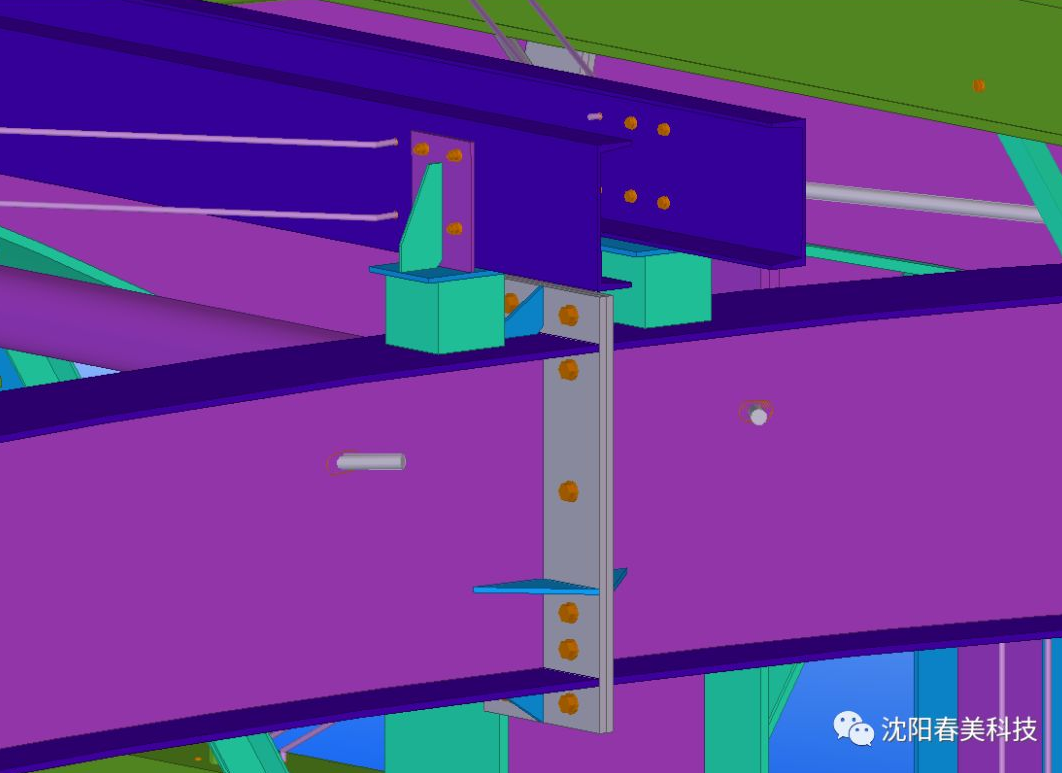

中柱间有内隔墙檩条

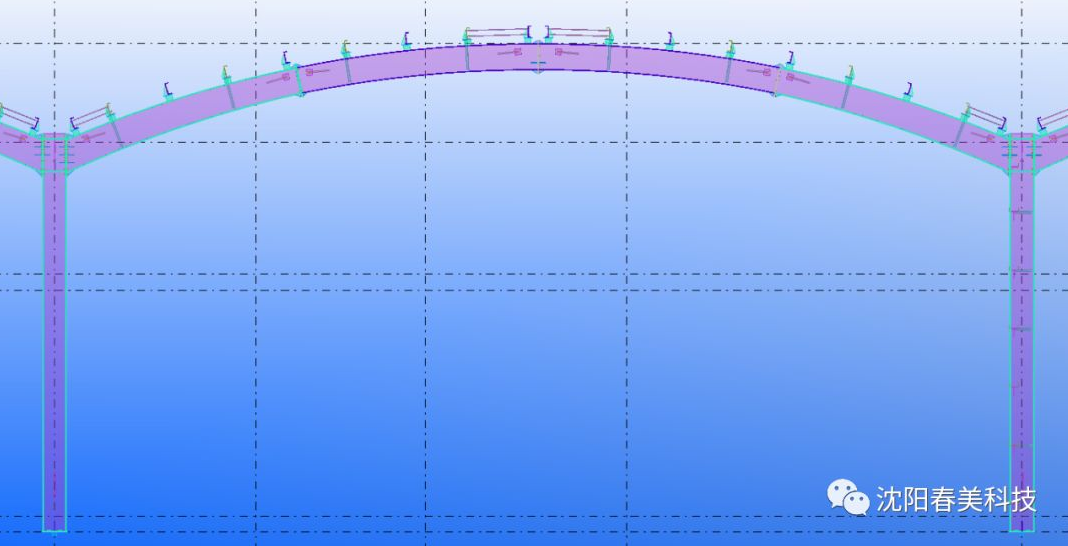

屋面钢梁的建模采用三块板拼接，即焊接H型钢。首先借助辅助圆命令把上下翼缘的外轮廓定义出来，然后运用曲梁命令，最后再使用多边形板命令画腹板。过程中要注意精度的控制。

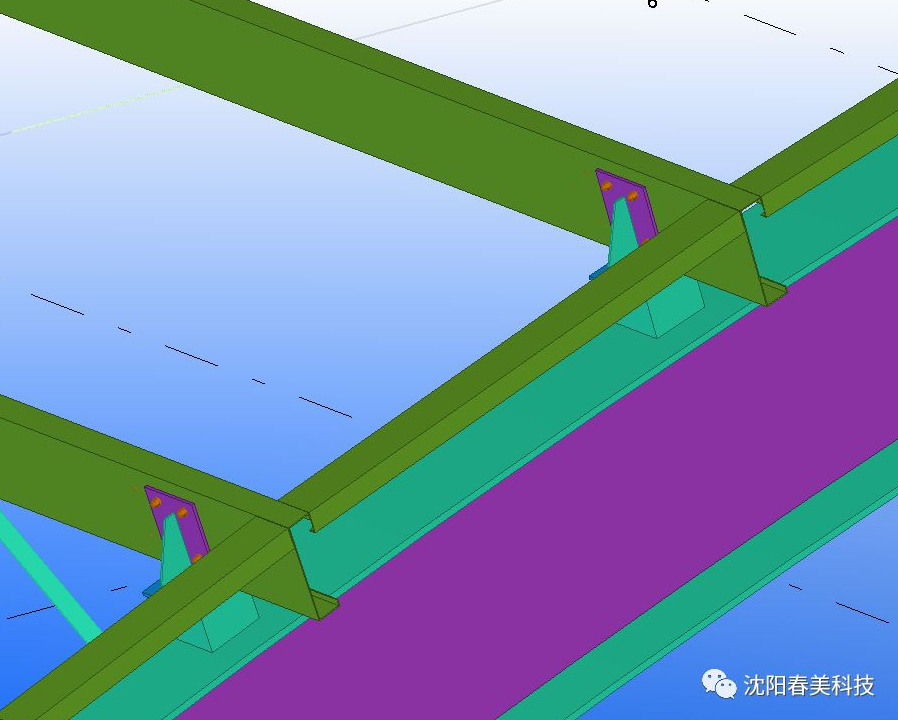

檩托板下方增加短柱
内隔墙檩条一侧与柱外皮平齐

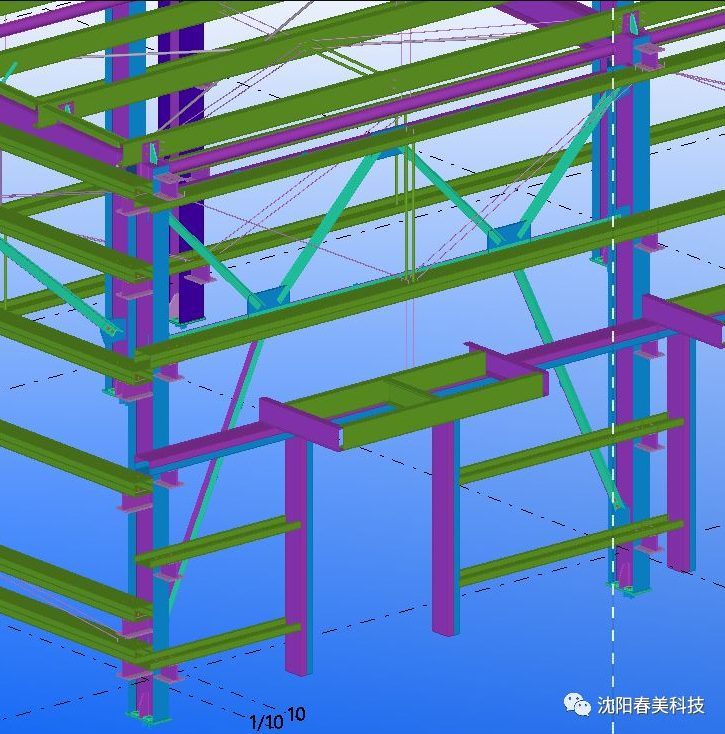

门式柱间支撑
封檐采用小规格C型钢

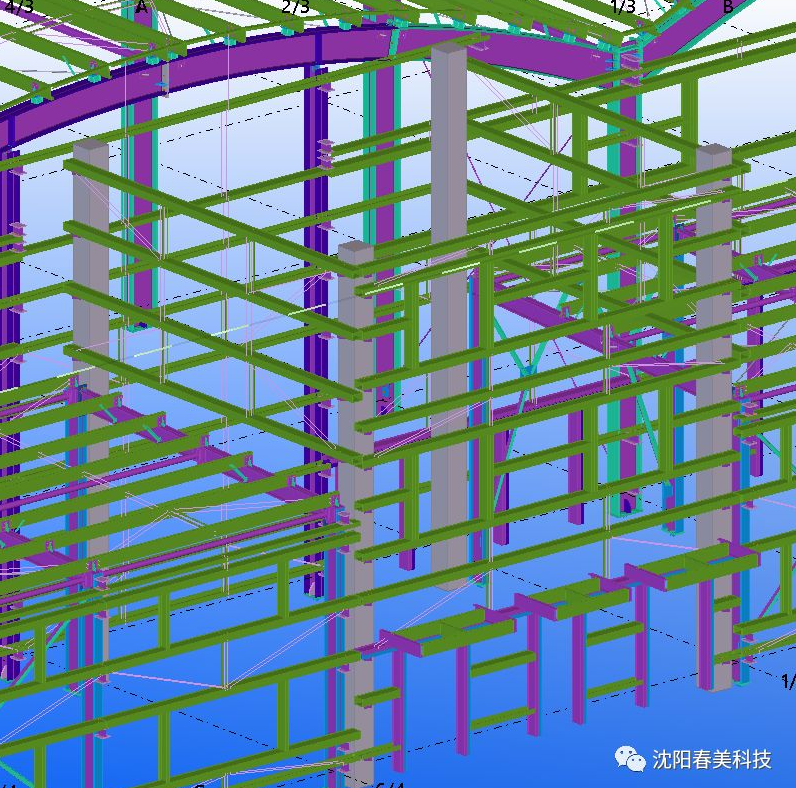

局部有防火要求的房间采用混凝土柱，预埋檩托板与檩条栓接。

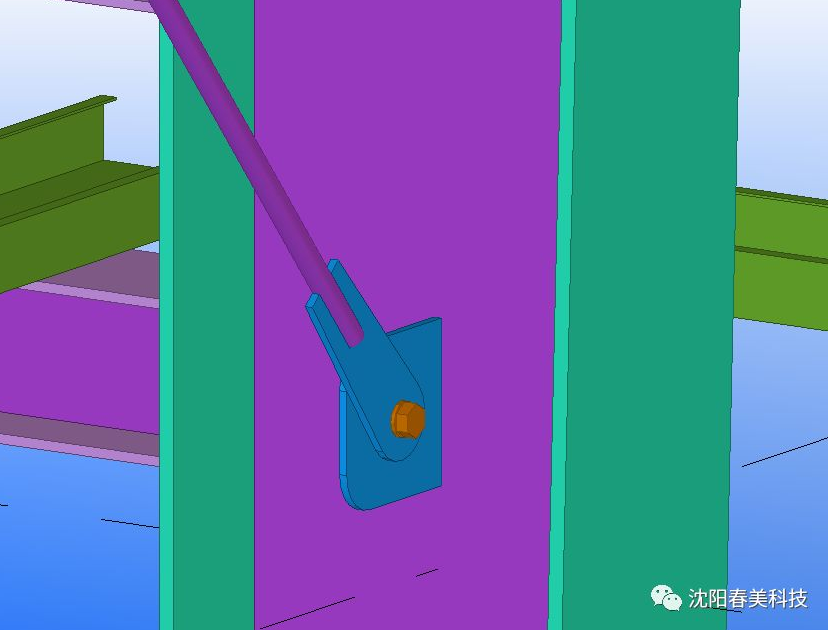

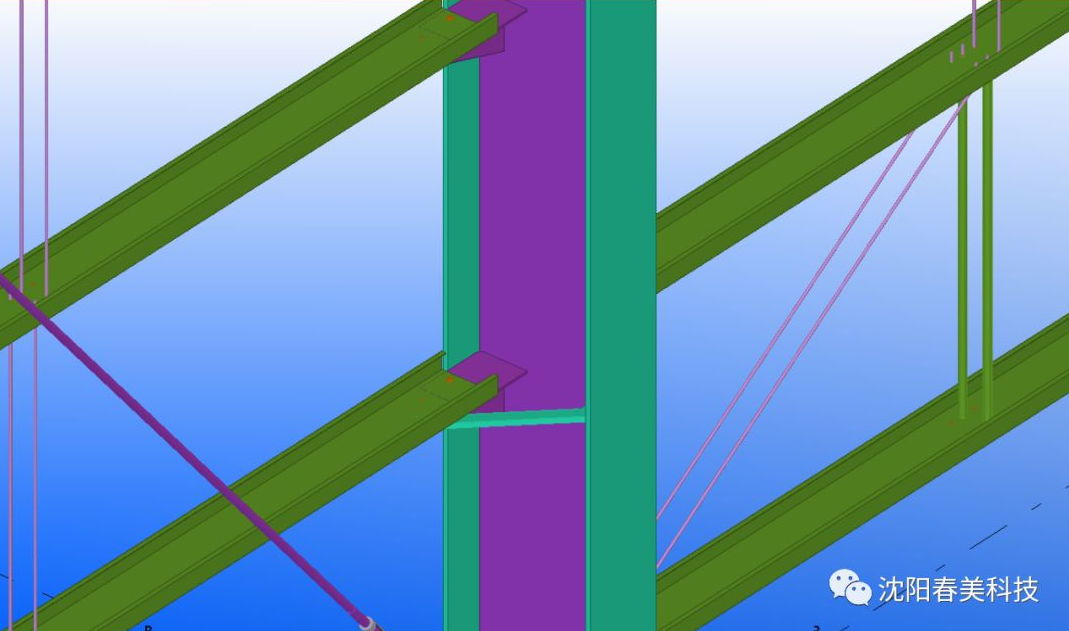

圆钢支撑与柱腹板节点

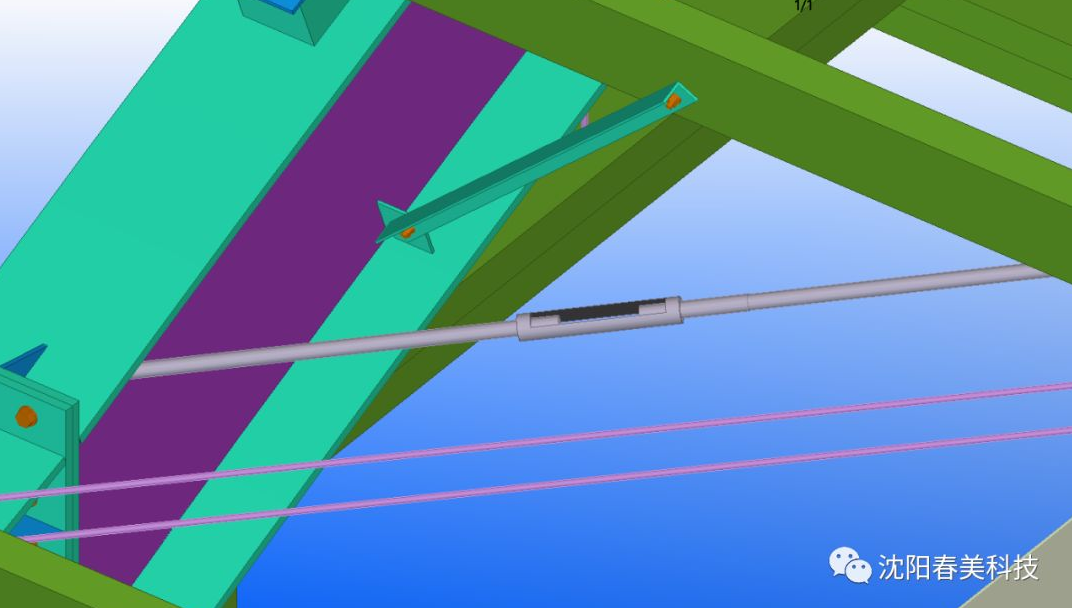

花篮螺栓效果

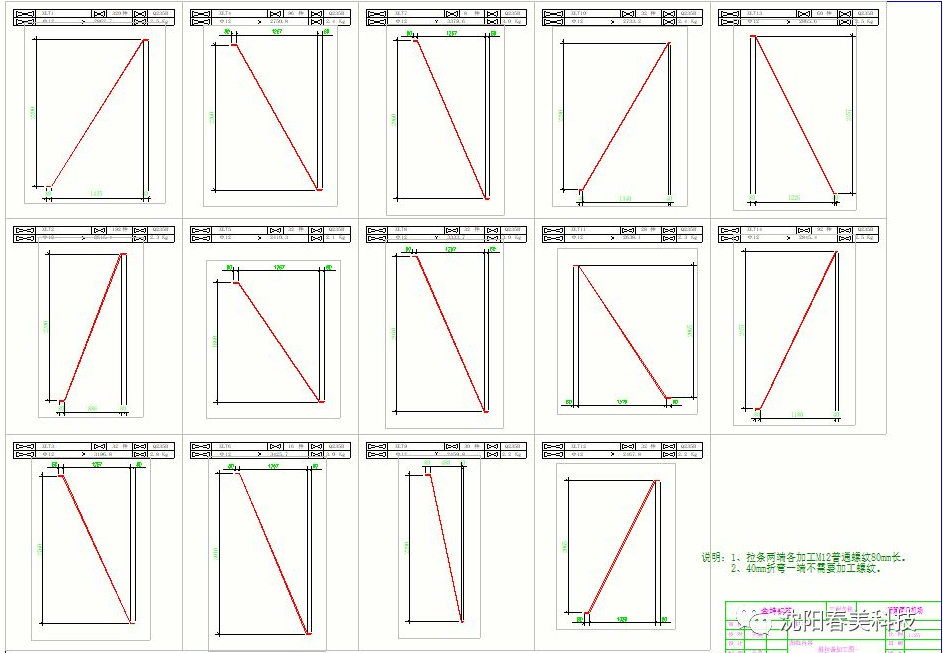

斜拉条加工图

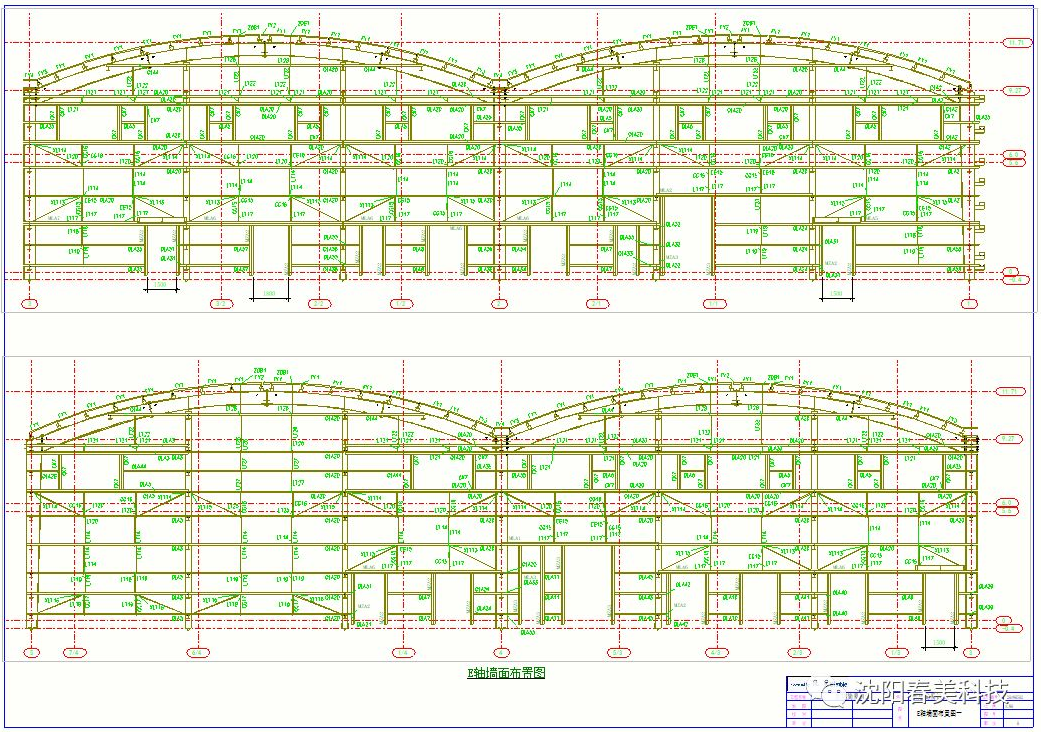

山墙檩条布置图
