tekla如何创建钢梯？Tekla建模——工业钢梯与护栏
文章来源：沈阳春美科技

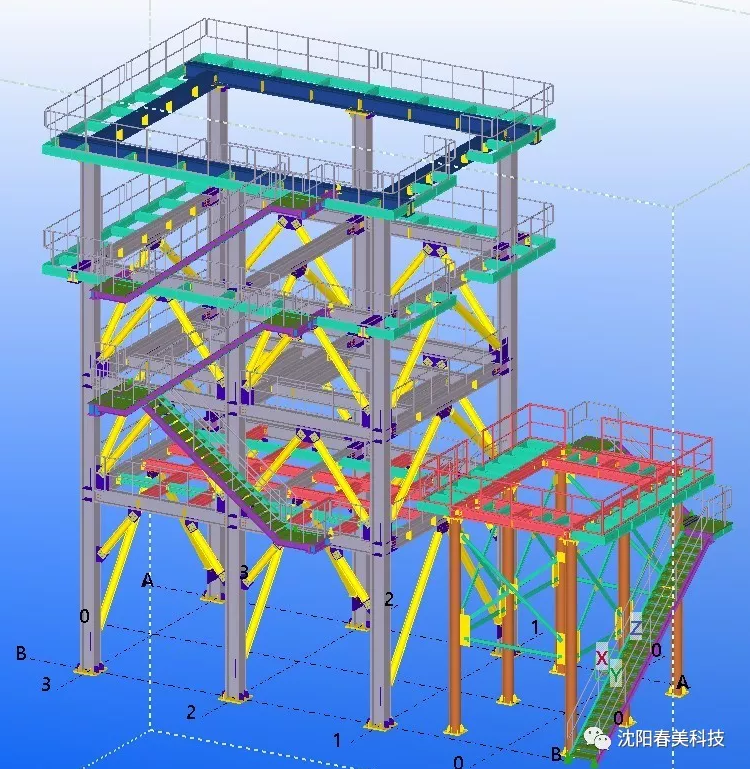

本项目是在现有模型基础上增加的外挂钢梯和平台护栏。

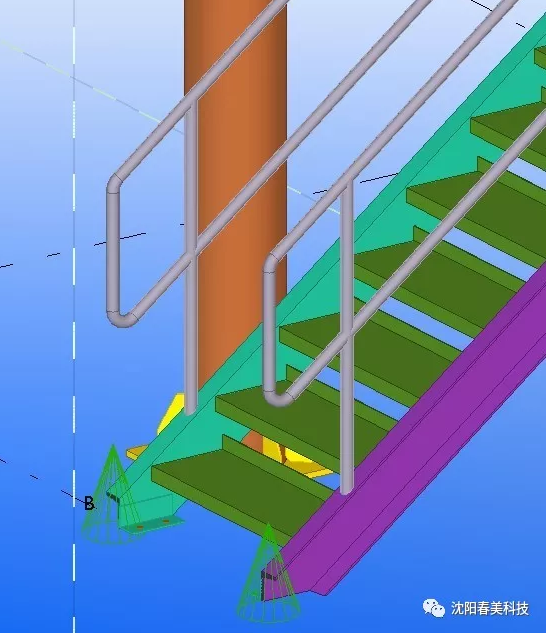

首段钢梯的底部设置固定角钢，以供现场用膨胀螺栓固定。两侧的护栏使用了1024号节点命令，组成单片栏杆现场与梯梁焊接。

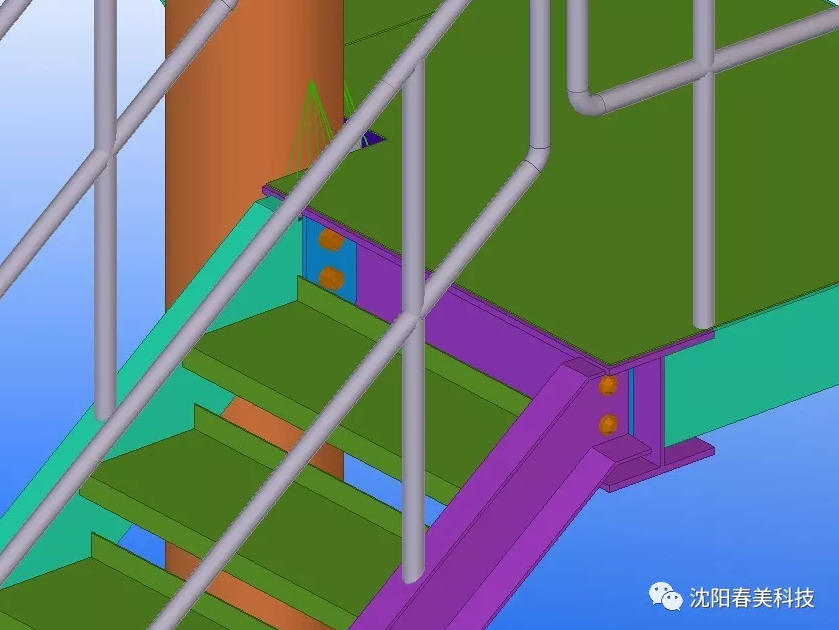

基于装配式的理念，梯段与平台梁之间采用四个高强螺栓连接。

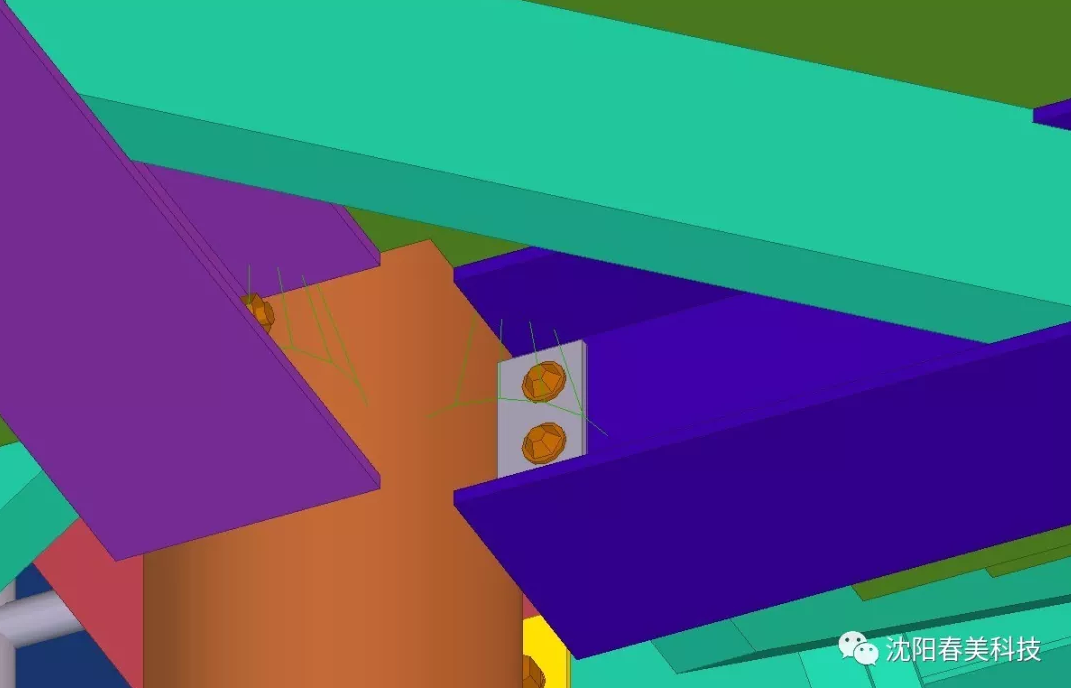

圆管柱与平台梁之间亦采用螺接，此处可以使用182号节点命令。
工业风的护栏就是要简单、实用，不必拘泥于过度装饰与勾勒细节。

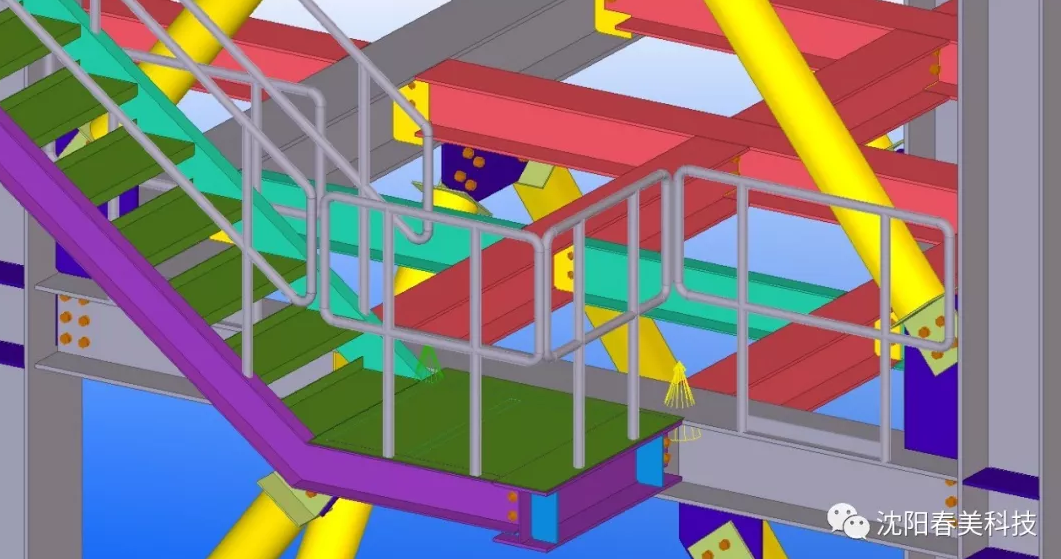

上下两侧平台间的钢梯采用外挂设计，整个梯段固定在悬挑梁上。

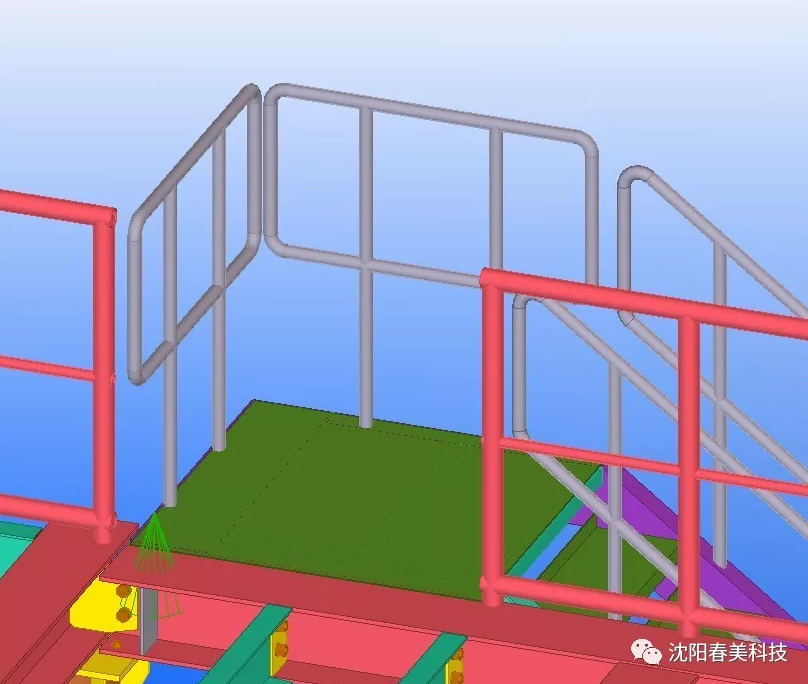

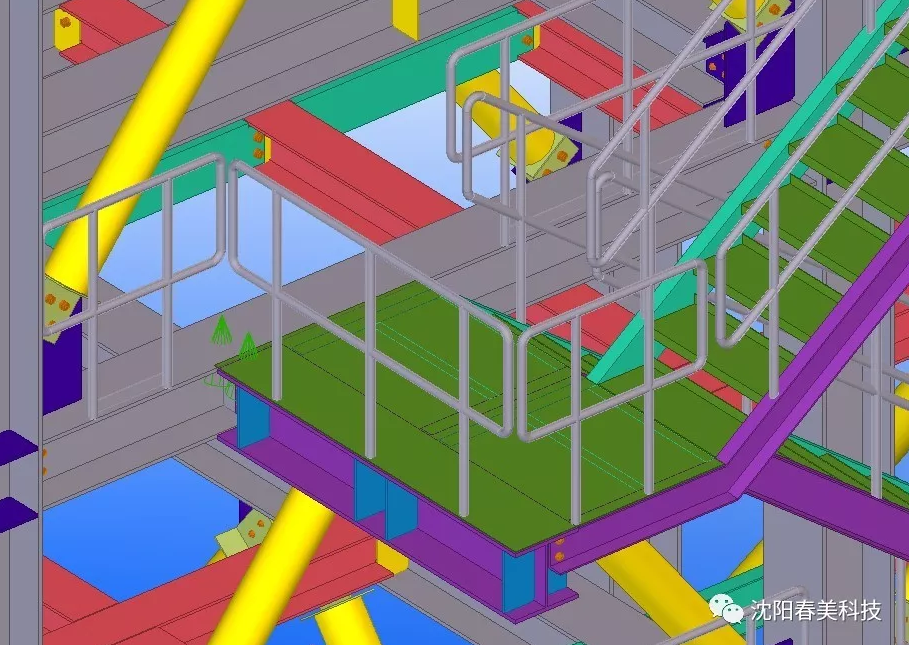

缓步台上的盖板应该是一整块，现场铺装。

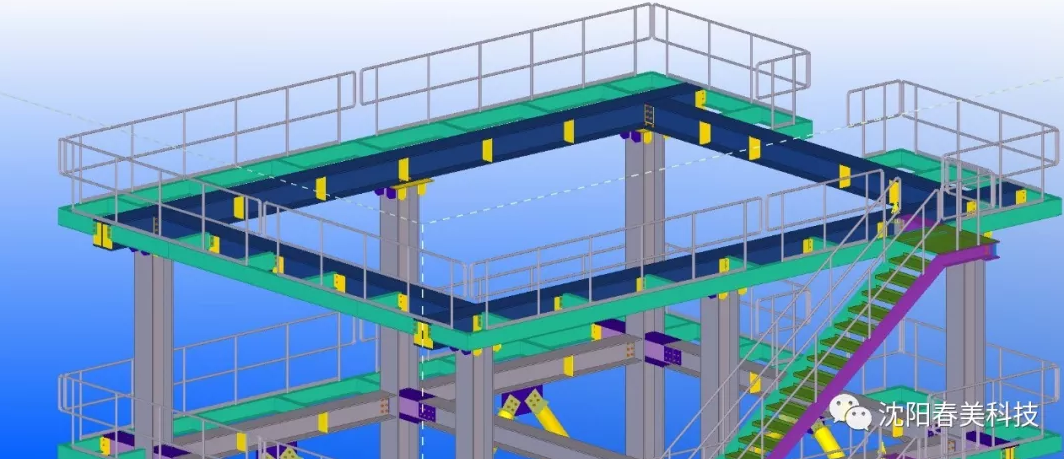

平台四周的护栏
悬挑梁拼装图
单片钢梯护栏加工图

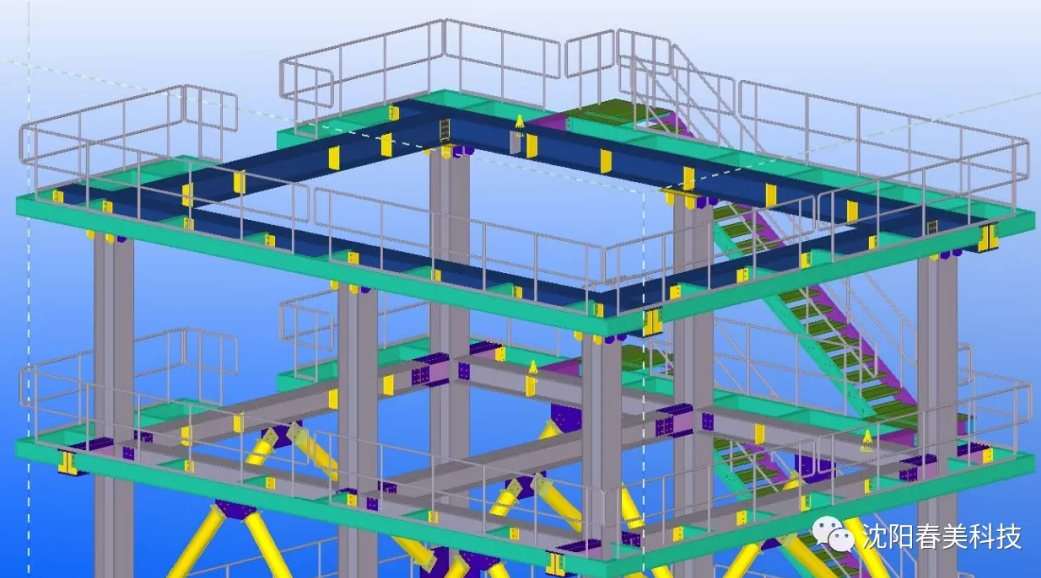

依附在主结构上的各个梯段及护栏的位置图
