    目前，我们最常用的BIM建模软件为欧特克公司的Revit软件，Revit包含适用于建筑设计、MEP和结构设计、详细设计和工程设计及施工专业人员的工具，具备参数建模、丰富的族库资源、具备良好的互操性和IFC文件链接功能，支持开源图形编程等特点。

    Tekla软件为美国天宝公司的一款专业的BIM建模软件，国内多数人已经把它广泛应用在钢结构工程上面。Tekla软件创建的模型具备精确、可靠和详细的信息，很好的能够对钢结构细部设计、深化设计出图、钢筋混凝土设计、PC建筑深化等进行表达，并且能够导入导出多种数据格式，其中包含了IFC格式输出等特点。

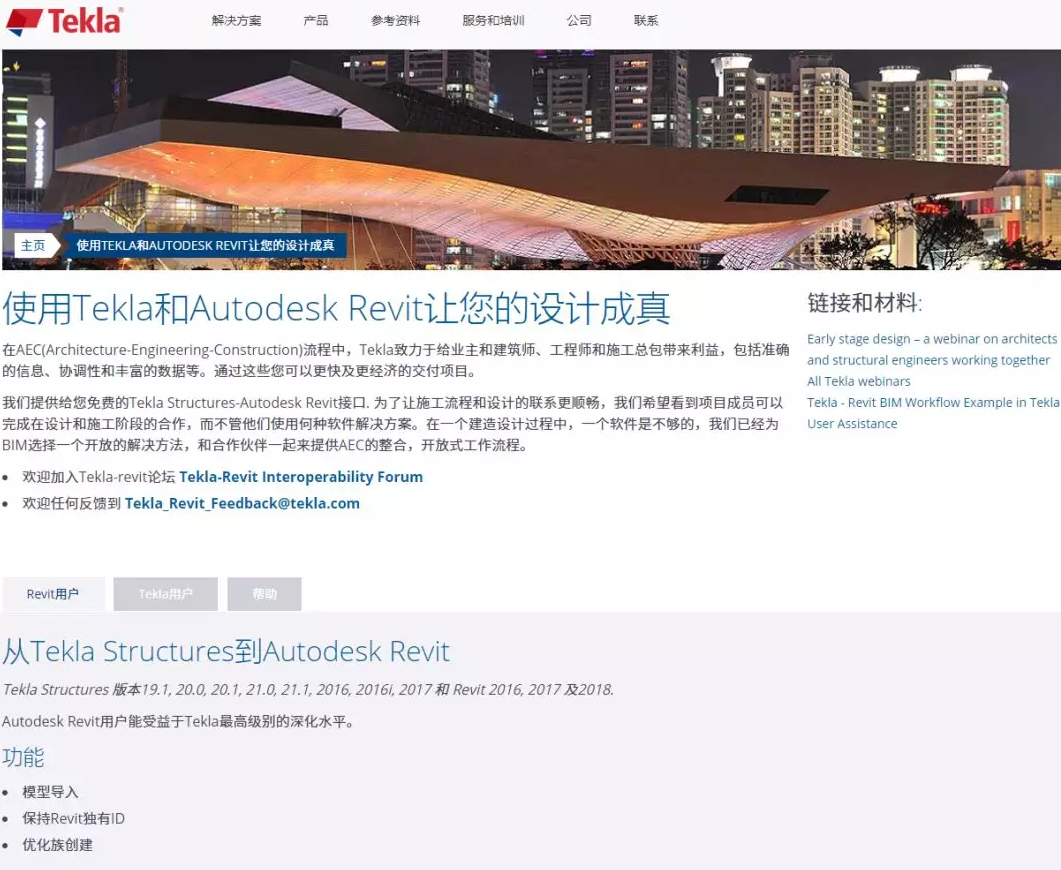

    一个BIM项目在有土建部分与钢结构部分时，土建建模建模会选择Revit进行建模，钢结构选择Tekla进行建模。这时也会面临两者进行交互的问题。通常我们会选择Tekla输出IFC文件，Revit通过链接输出的IFC文件进行模型上的整合。另外一种就是目前Tekla官方发布的从TeklaStructures到AutodeskRevit的插件进行模型交互。

    今天要讲的是第一种情况下模型的整合交互作业方式我们面临的问题和应对方法。

    面临问题

    Revit链接IFC文件的方式面临的部分问题。

    情况一：

    钢结构模型文件大，输出的IFC文件也比较大，链接进revit中时容易卡掉，造成软件崩溃。

    情况二：

    链接完成后，因IFC文件过大，模型进行绑定时revit软件会出现卡住、崩溃、进度条不变化等问题，浪费大量时间。

    情况三：

    IFC文件空间信息与revit中的空间信息不匹配。

    情况四：

    IFC文件导入revit，在revit中模型文件显示不全，出现构件丢失现象。（IFC文件输出时在Tekla中进行了高级属性设置）

    应对方法

    情况一：

    根据实际情况结合现场进度方案和要求，对钢结构模型文件进行分区划段的，并对以划分的模型进行状态编号，并通过状态管理方式，分别在软件中显示划分模型，在对状态模型进行全选，通过输出选择模型的方式输出IFC模型。

    情况二：

    确定需要对模型进行绑定时，不对模型进行中整体输出及链接，按照情况一的方式进行模型输出，分别对IFC文件链接，每链接一个绑定一个模型文件，人为干涉IFC模型过大问题，避免软件出现崩溃情况。

    情况三：

    1、在tekla软件中对模型进行整体的挪动，匹配前期确定下来的项目坐标后，在对模型文件进行导出。

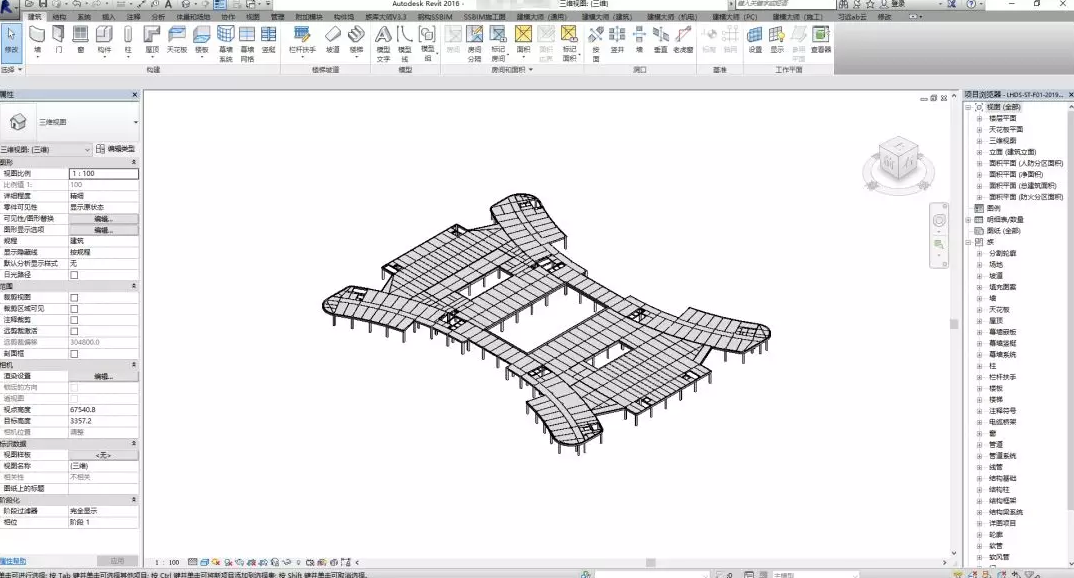

    2、IFC文件输出后，在revit中通过链接的方式链接模型后，在对链接的模型在revit中进行挪动，整体匹配项目坐标。

    情况四：

    这种情况的出现可能是在tekla输出IFC文件时，对IFC输出属性进行高级属性设置。一般我们按照tekla默认的文件输出方式输出IFC文件，在revit里面链接时就很少出现模型构件丢失现象。

    结束语

    随着BIM行业的不断发展，BIM软件商不断对软件进行着完善，相信各BIM软件商之间在数据交互上也会变得越来越友好，我们在项目作业时面临数据交互的问题也会得到更好的解决方案。
