如何利用Revit修改平面视图中立管二维表达？
我们用Revit出图的时候，有时会根据项目需要，对平面视图中立管的二维表达方式进行设置。
1.选中管道，单击出现的“管道系统”选项卡。

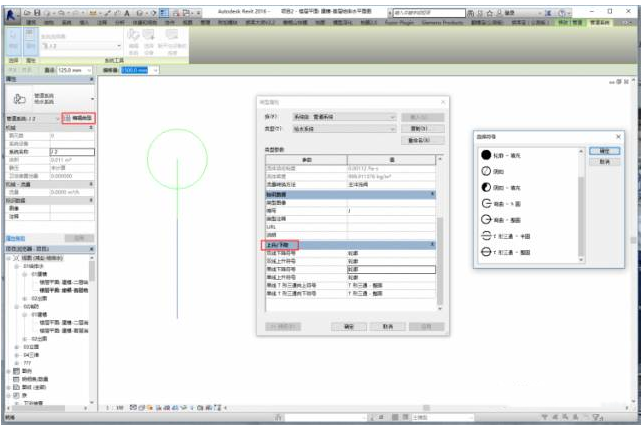

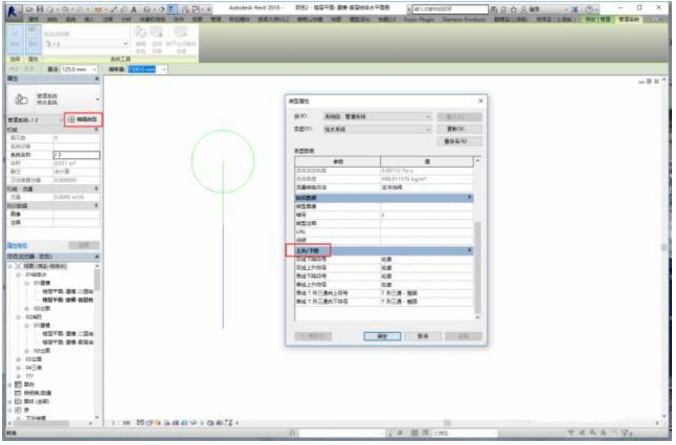

2.单击“编辑类型”，在弹出的类型属性对话框的“上升/下降”分组下，可以修改立管的二维表达方式。

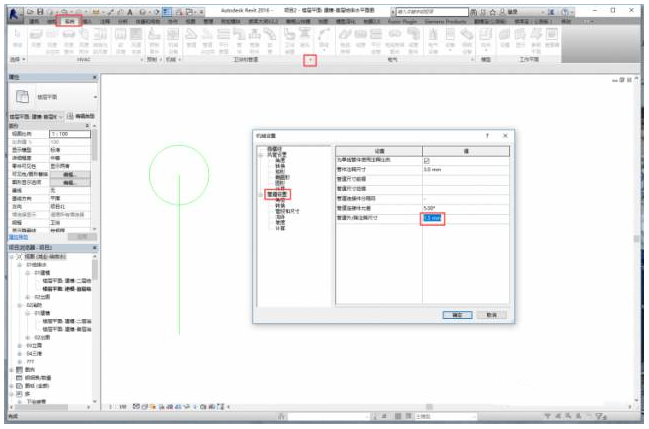

3. 如果需要修改立管符号的大小，可以单击“系统”选项卡 “卫浴和管道”面板右下角的箭头。在弹出的“机械设置”对话框里，选中“管道设置”分组，在“管道升/降注释尺寸”一栏修改立管符号的大小。
