    真题展示

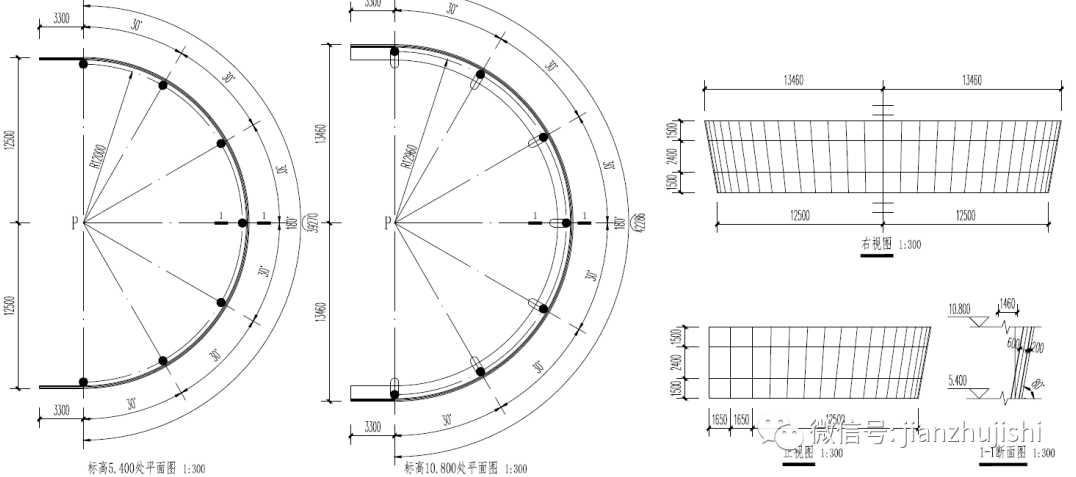

    一、根据下图给定尺寸建立幕墙模型，本幕墙为某建筑截取标高5.4米至10.8米之间局部区域。幕墙垂直方向外倾10度，材质为玻睛，厚度40mm,P点为圆心，圆弧区域每6度设置竖挺；竖挺为明框（突出玻璃100mm，金属材质，厚度240mm,宽度60mm;横挺为隐框（位于玻璃内侧），金属材质，厚度100mm,宽度60mm。结构柱等未注用的内容和尺寸不做要求。请将模型以“幕墙＋考生姓名.xxx"为文件名

    保存到考生文件夹中。(10分）

    解题思路

    1、创建项目文件在立面绘制标高

    2、平面绘制参照平面

    3、创建内建体量

    4、使用创建幕墙系统类型，设置竖挺的大小、竖挺的材质及位置偏移

    5、创建幕墙系统

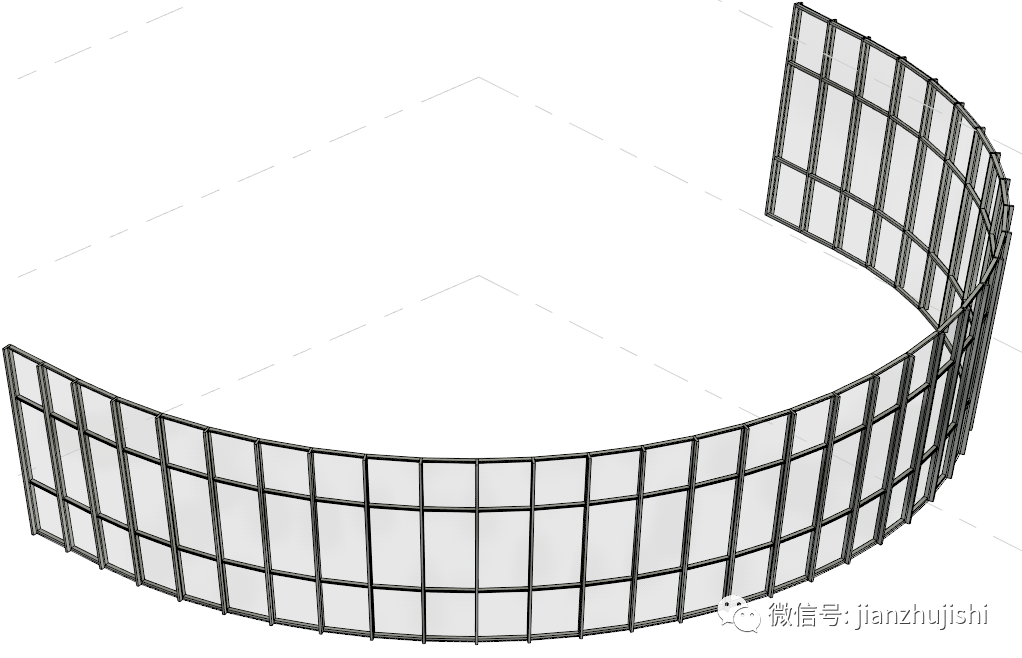

    完成效果

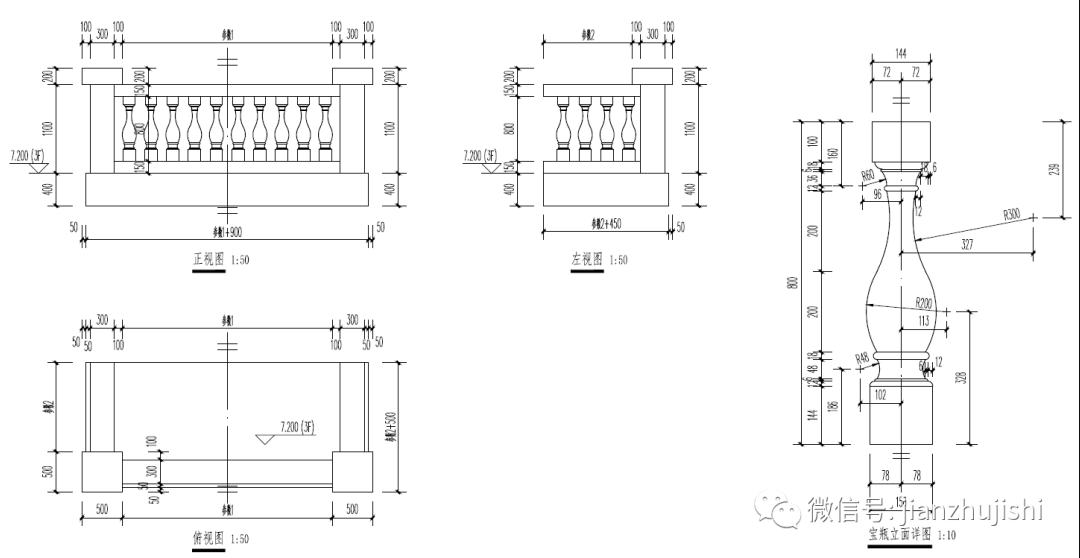

    二、根据下图创建阳台构件集模型。将阳台宽度（参数1)'阳台深度（参数2)设置为参数，要求可以通过参数实现模型修改。

    阳台位于3层，左右对称，楼板标高7.2米，板厚150mm,材质为钢筋湿凝士，其余构件材质均为石材；宝瓶中心线间距270mm,宝瓶个数根据宽度和深度参数确定。宝瓶立面详图中未给定半径的孤线均为半圆或四分之一圆，与周边相切或垂直相交，给定半径的弧线圆心位置详见定位。请将模型以“阳台＋考生姓名.xxx"为文件名保存到考生文件夹中。

    解题思路

    1、创建标高轴网定位

    2、使用拉伸命令创建梁、板及其他构件

    3、添加参数1和参数2

    4、旋转命令绘制宝瓶栏杆

    5、使用阵列命令创建宝瓶数量

    6、添加公式完成族创建

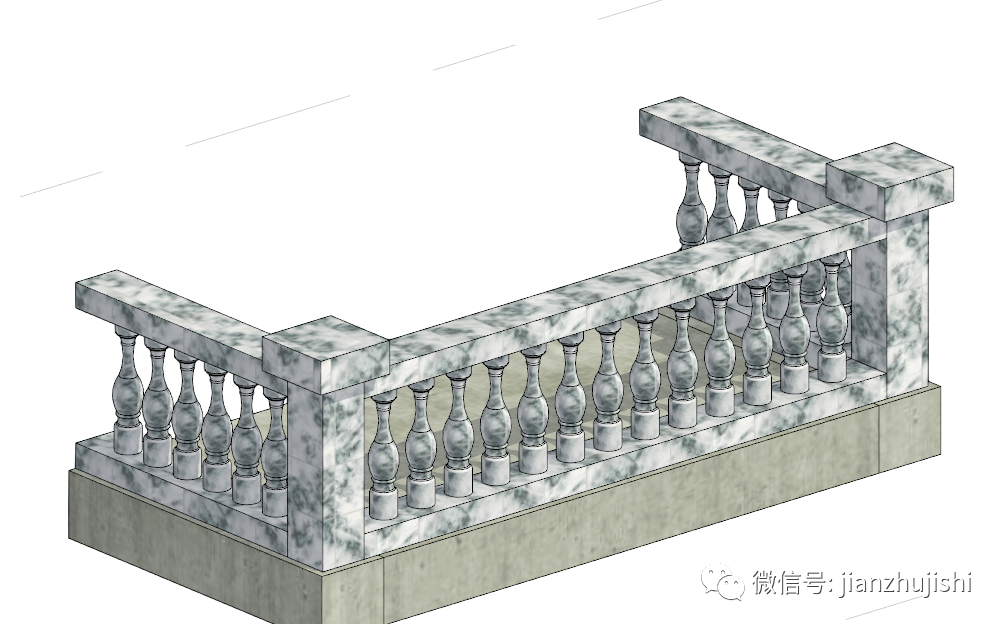

    完成效果

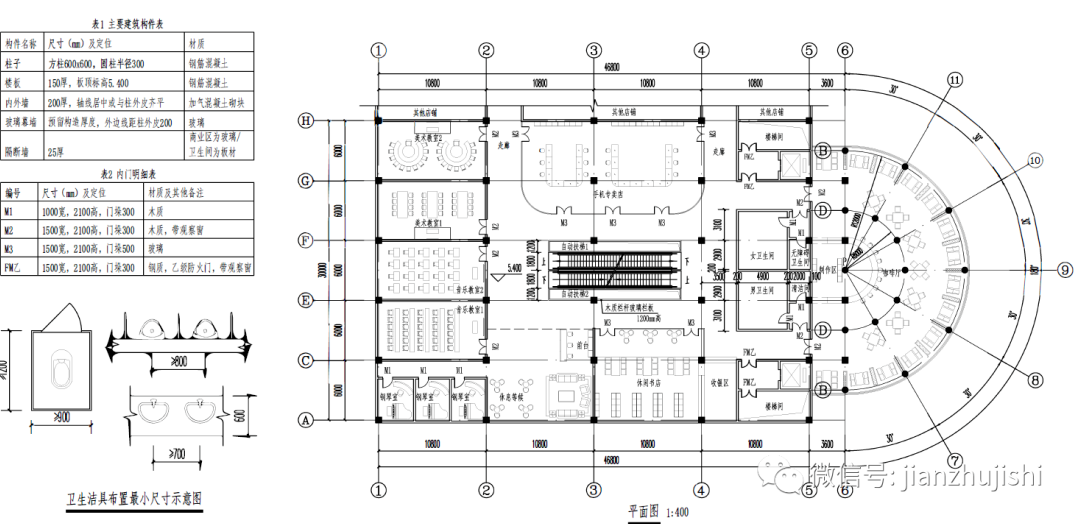

    三、根据给定的平面图及尺寸创建室内建筑模型，家具不应遗漏，不要求与图纸中的类型尺寸一致，其他未注明的要求可以自行设定。

    1、本建筑为某商业综合体的二层局部区域，标高5.4米，本层层高5.4米，需创建地面楼板、柱子、墙体、内门、自动扶梯（可不创建扶梯台阶模型）、扶梯周边的栏杆栏板、将第一题的幕墙放置在正确位置（注意B轴柱子与幕墙倾斜角度相同）并布置各类家具，楼梯间区域用楼板开洞表示，不设置顶板、吊顶、外窗。主要建筑构件材质及尺寸见表1,内门尺寸详见表2。

    2、为家具设置相应的材质：所有桌椅、钢琴、休闲书店的书架均为木质，沙发为皮质，教室的讲台为金属，手机专卖店的展示柜台为玻璃，咖啡厅卡座装饰隔断为木质配绿植。

    3、设计布置卫生间：蹲位采月隔间方式，男卫生间蹲便器4个、小便器8个；女卫生间蹲便器8个；洗手区相对独立，洗手盆各3个；无障碍卫生间含坐便器1个、洗手盆1个；洗手台材质为石材，卫生洁具材质为陶瓷。

    4、将模型文件以“商场室内设计＋考生姓名，xxx"为文件名保存到考生文件夹中。

    解题思路

    1、绘制标高轴网

    2、创建墙体门窗类型

    3、墙体门窗等模型创建

    4、自动扶梯可以使用内建模型，也可以使用程序自带的族

    5、家具的放置（尽量使用复制和阵列）

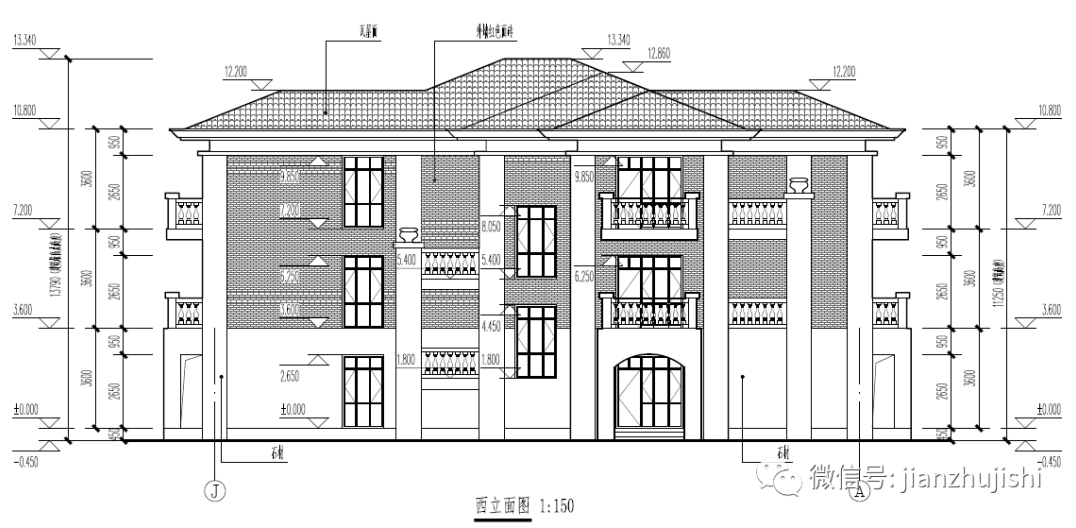

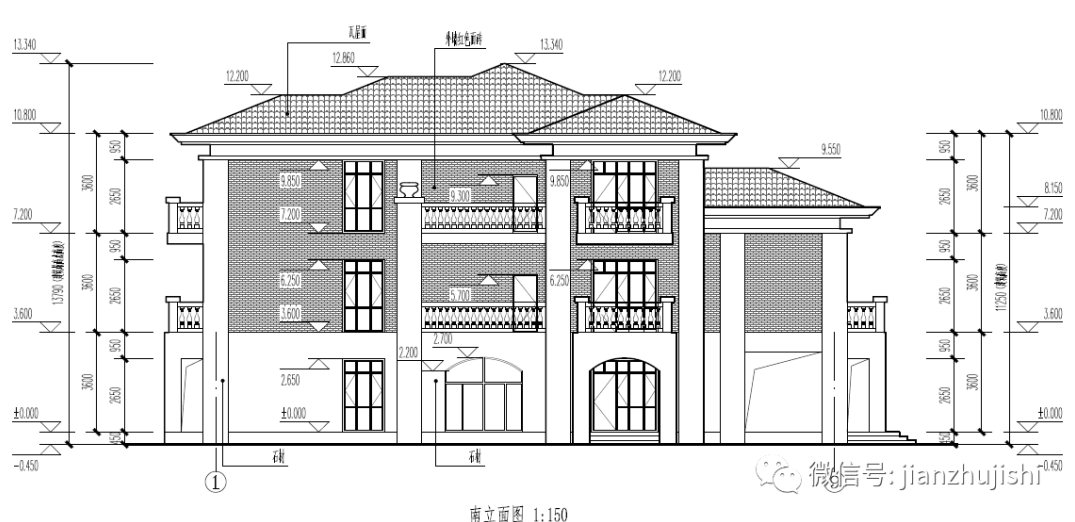

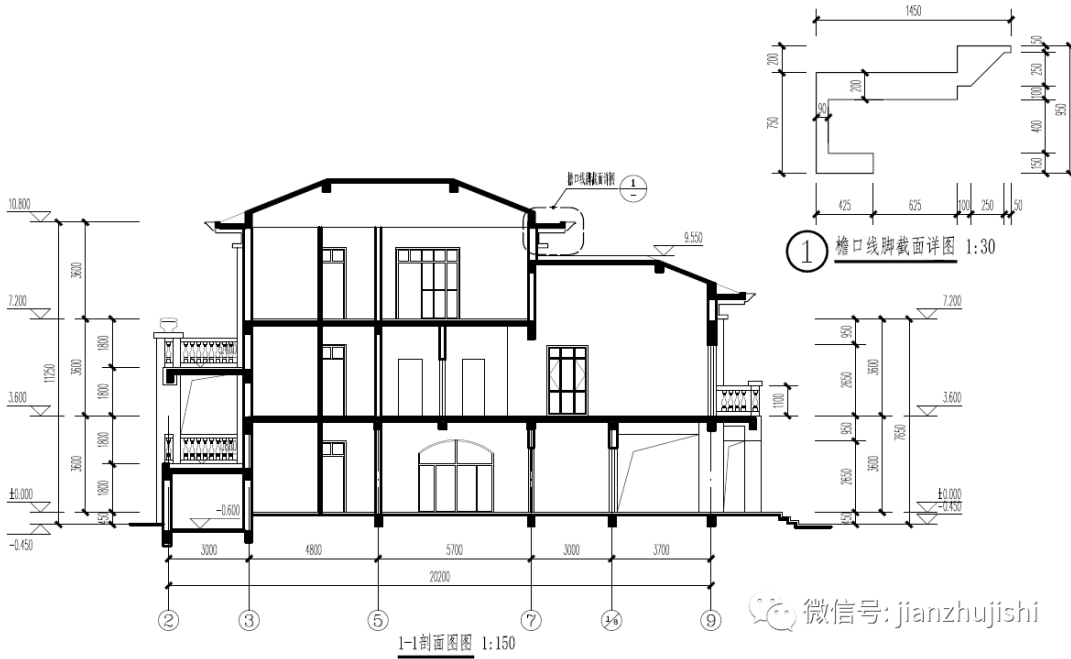

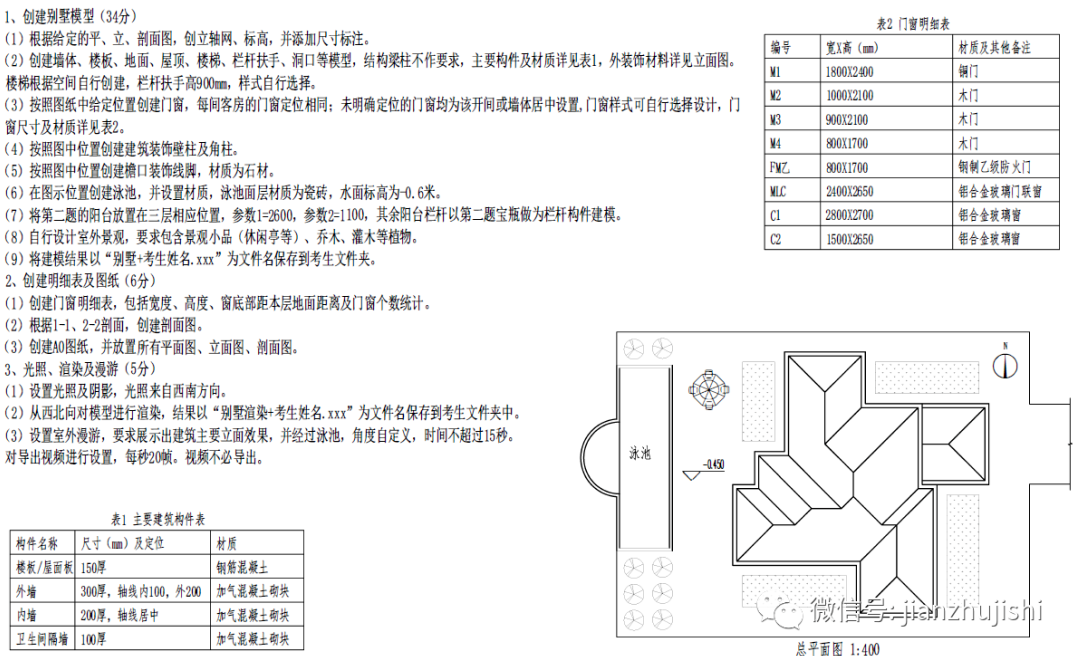

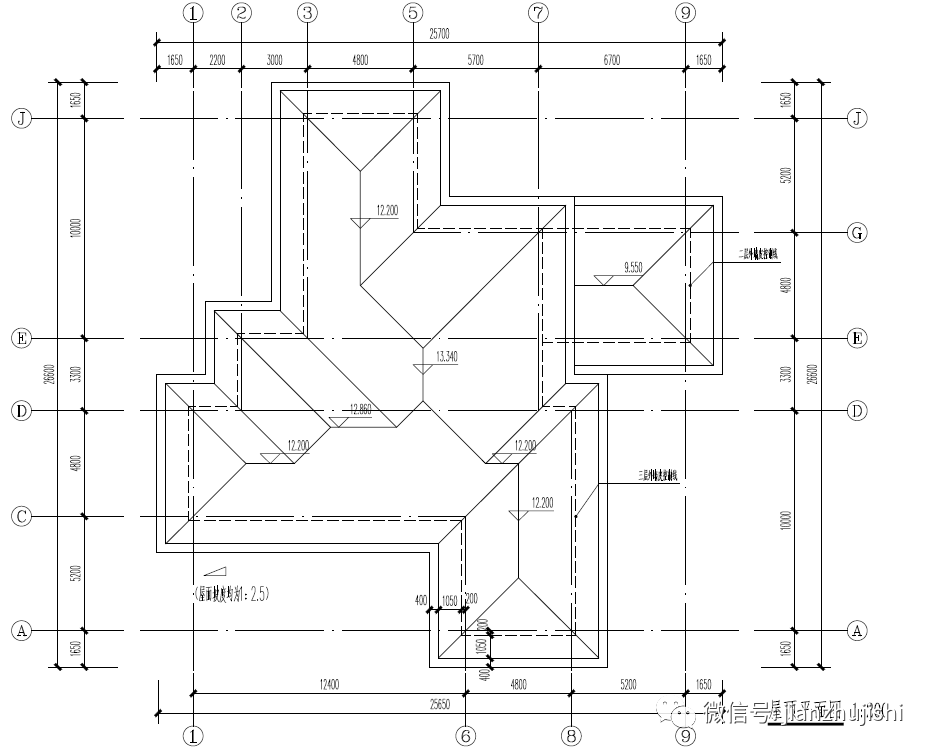

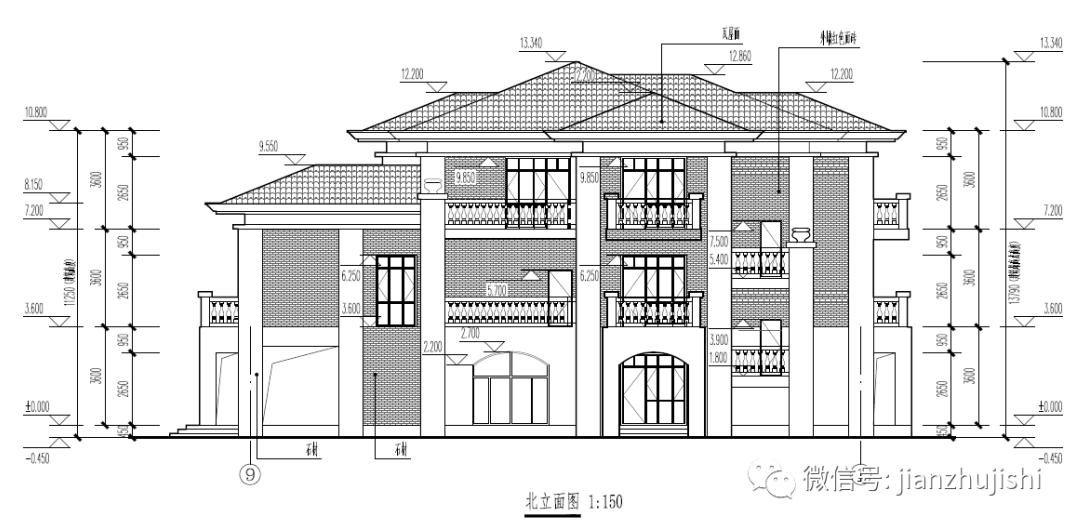

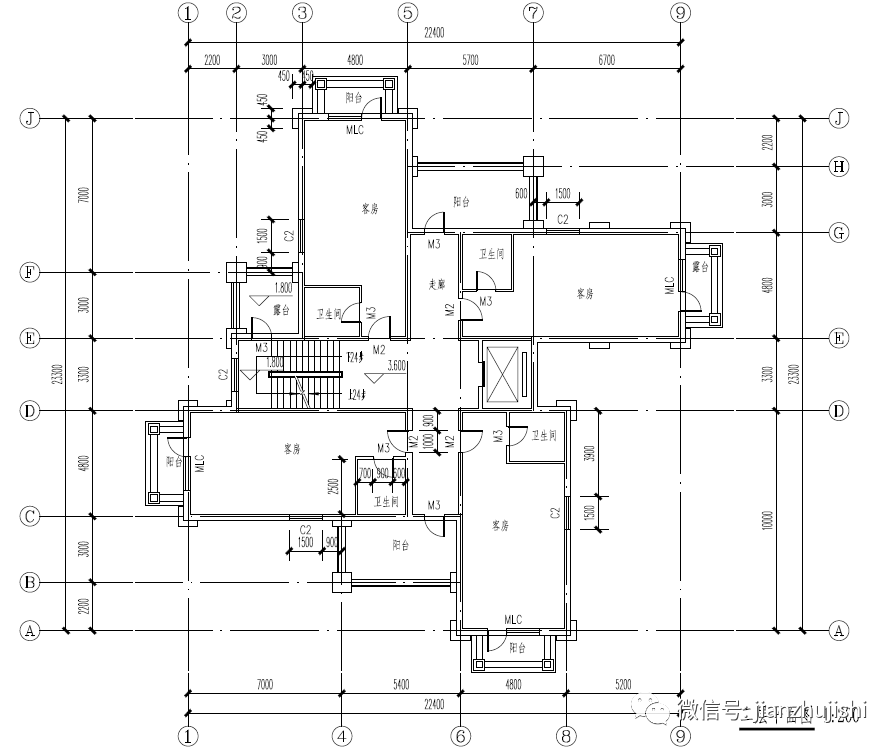

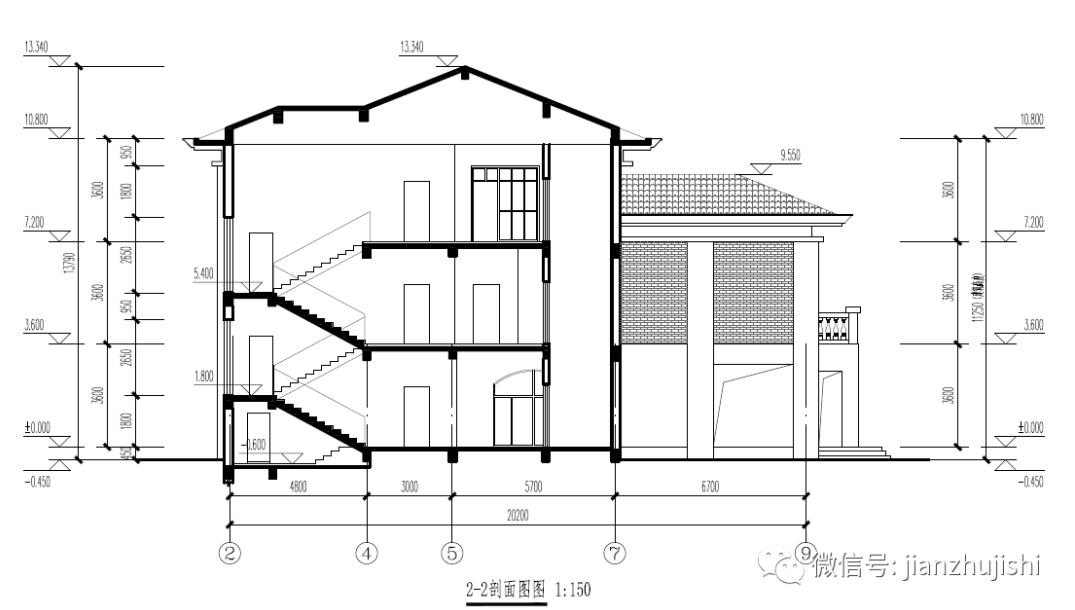

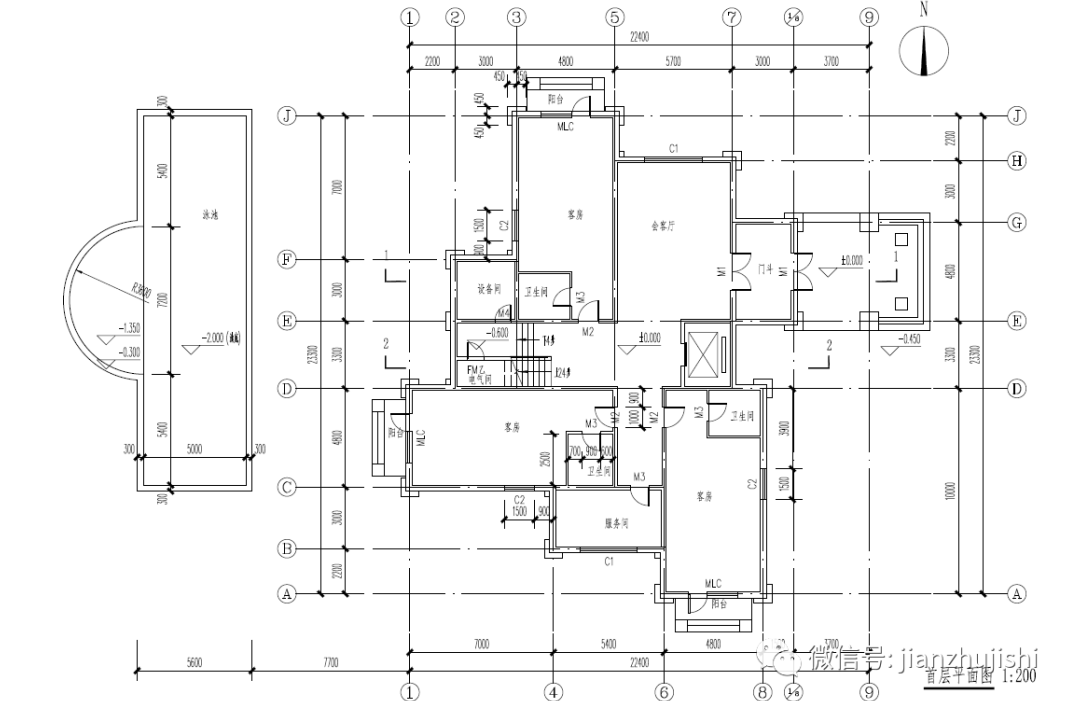

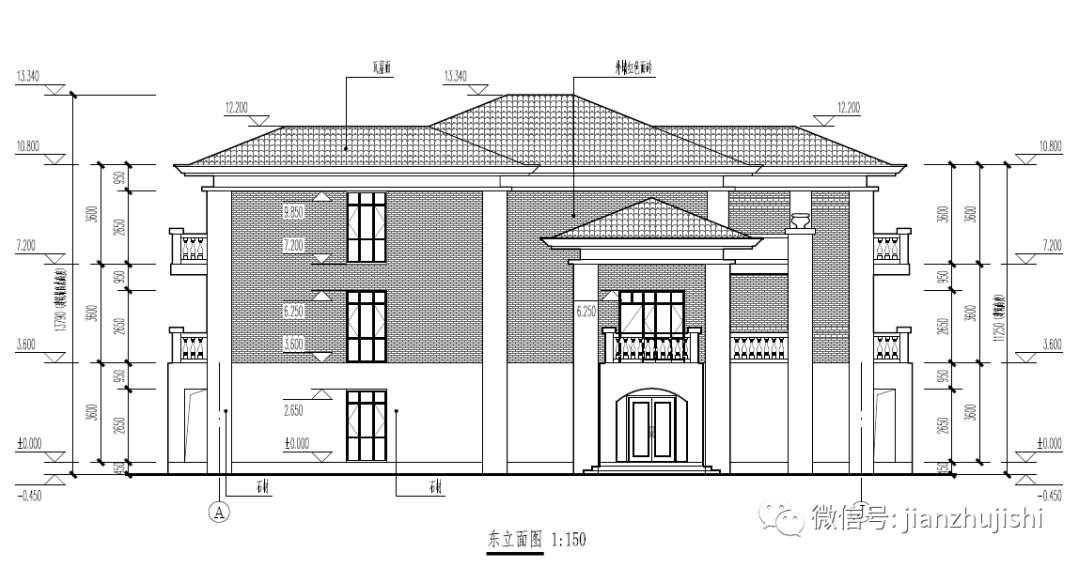

    四、请根据给定的图纸，创建别墅模型。其中没有标朋尺寸及材质的可以自行设定，设有朋确要求创建的内容可以不创建。

    解题思路

    这是一个比较综合的题型，模型的完成度更重要一些，由于题型比较复杂，但是具体的创建步骤和过去真题大同小异，具体的操作讲解可以联系客服进入Revit学习交流群一起探讨。
