revit如何设置遮挡？关于在Revit中如何显示管线上下空间遮挡关系
在平面视图显示管线时，时常会需要显示管线上下空间遮挡关系

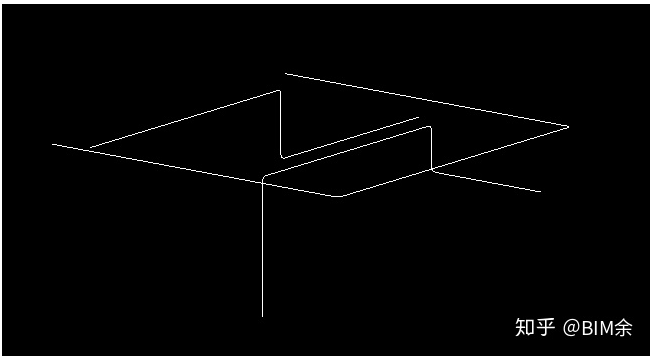

三维视图显示:

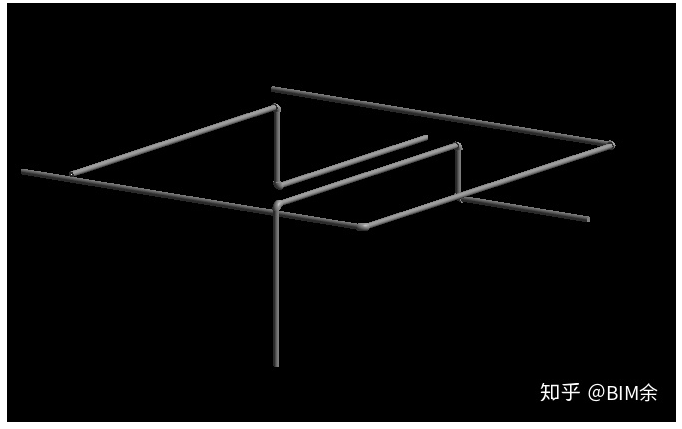

调整视觉样式，显示其实体模型
显示平面表达
设置“遮挡关系”的简要步骤及“线样式和该间隙宽度指定参数的定义”如下：

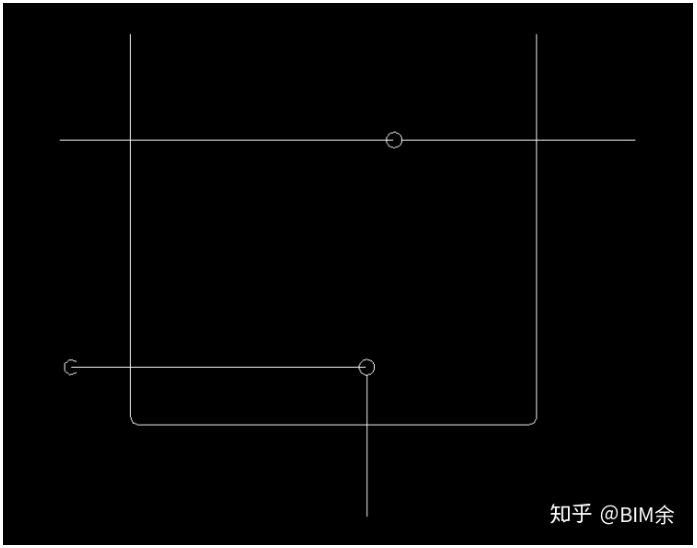

1.在平面图中，调整视觉样式，将模型以线样式显示

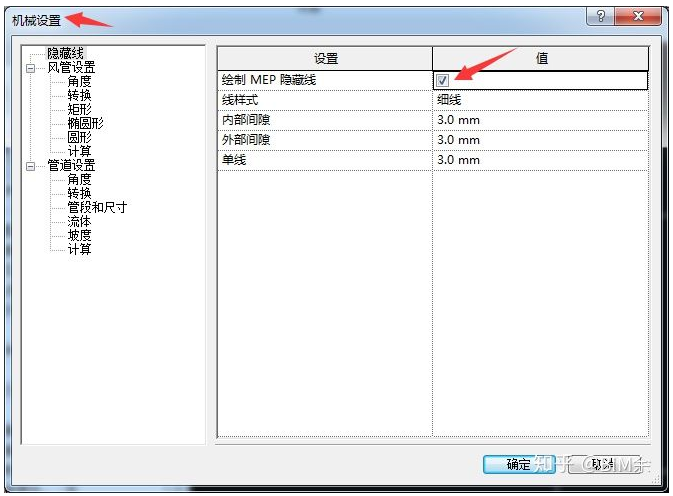

2.在机械设置中勾选绘制MEP隐藏线

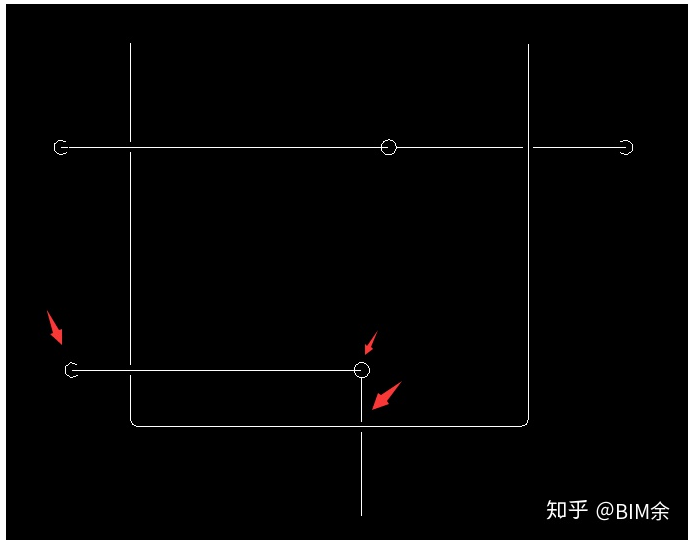

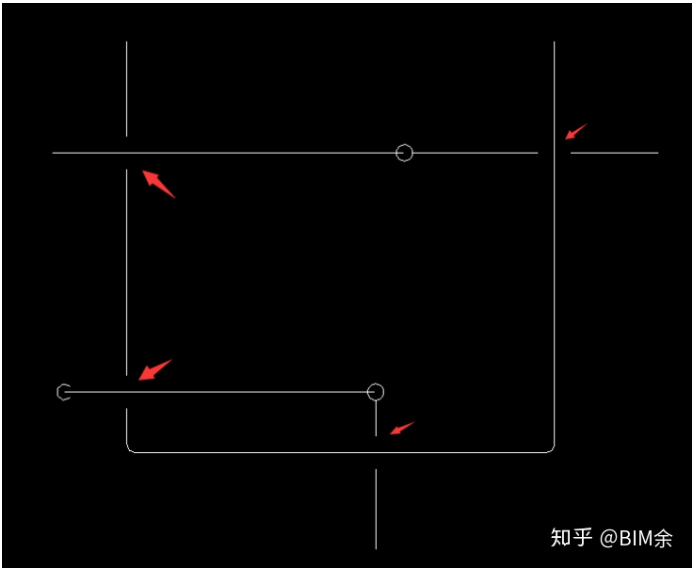

单击确定后，视图显示如下

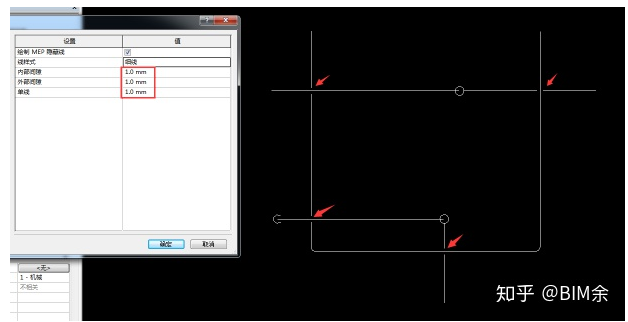

3.调整隐藏对象的尺寸，达到所需结果
关于线样式和该间隙宽度指定参数的定义：
绘制MEP隐藏线：选中该选项时，会使用为隐藏线指定的线样式和间隙绘制风管或管道。
线样式：确定隐藏分段的线在分段交叉处显示的方式。
内部间隙：指定交叉段内显示的线的间隙。如果选择了“细线”，将不会显示间隙。
外部间隙：指定在交叉段外部显示的线的间隙。如果选择了“细线”，将不会显示间隙。
单线:指定在分段交叉位置处单隐藏线的间隙。
