本文以第二联桥梁为例，简单介绍利用Revit建立BIM模型在大河路工程中的实际应用。

    建立模型需要用到一款叫做Dynamo可视化编程软件，功能强大，十分便捷，可以和Autodesk公司的其他软件交互。

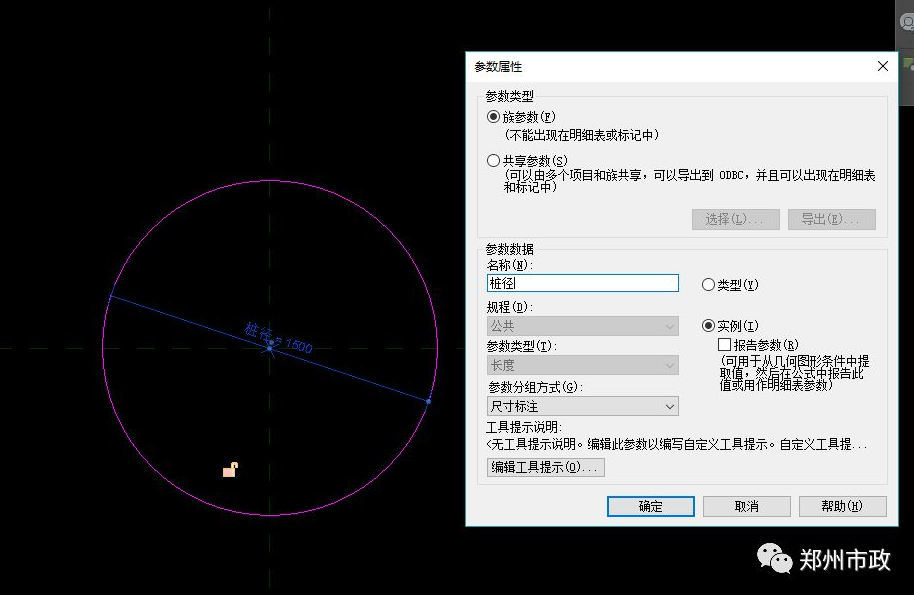

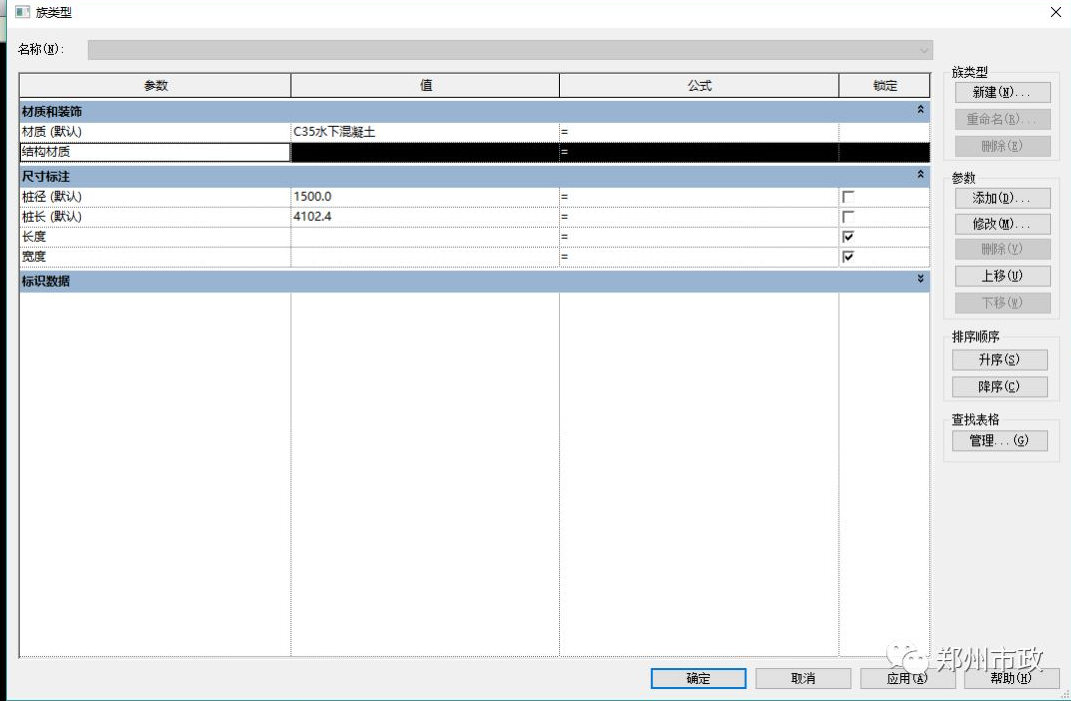

    首先，打开Revit新建结构基础族类型，利用拉伸命令绘制桩体，注释轮廓直径并添加实例参数桩径。

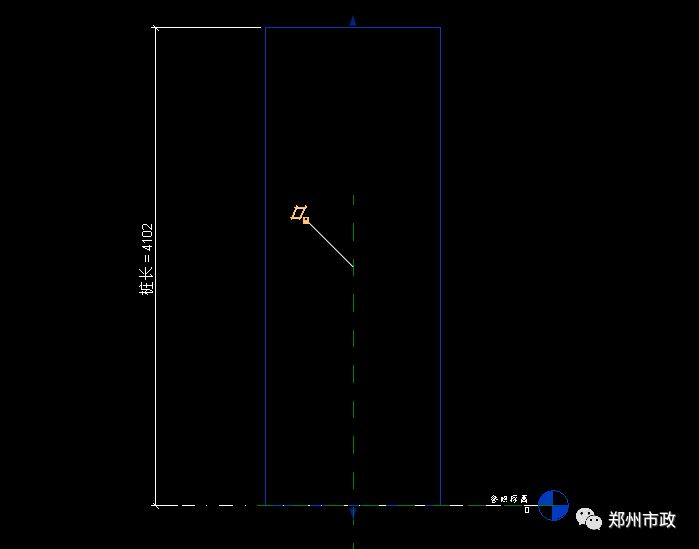

    在立面注释桩长，同样添加实例参数“桩长”。选中桩体添加材质参数，并赋予材质为水下混凝土C35。

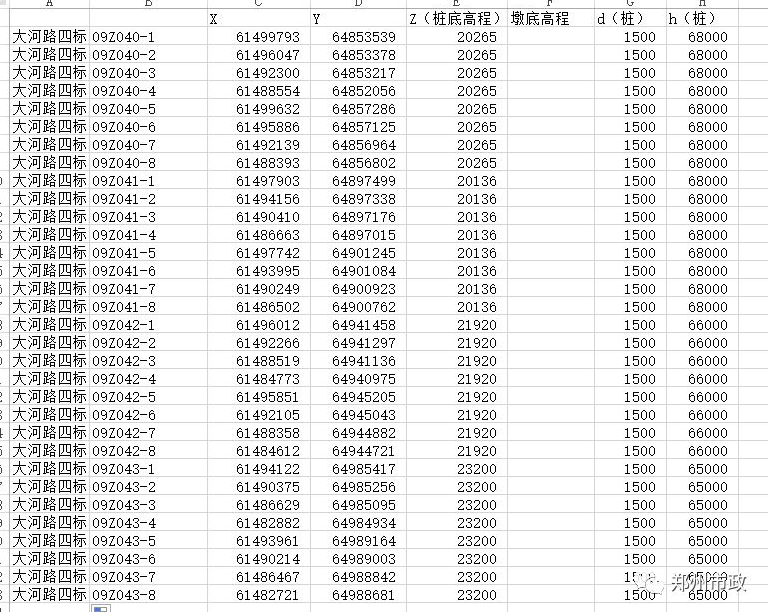

    根据图纸中的数据，在Excel中统计桩基坐标、桩底高程、桩径、桩长信息。

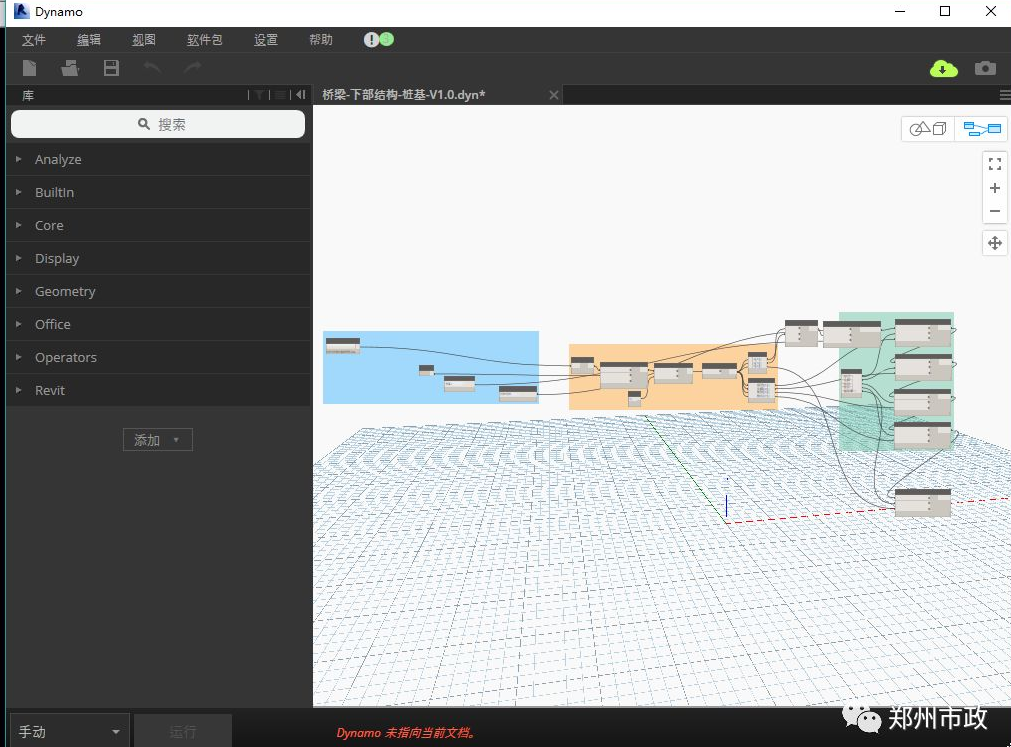

    开软件新建结构样板项目文件，载入我们刚刚做好的桩族，启动Dynamo插件，打开桥梁下部结构桩基DYN文件。

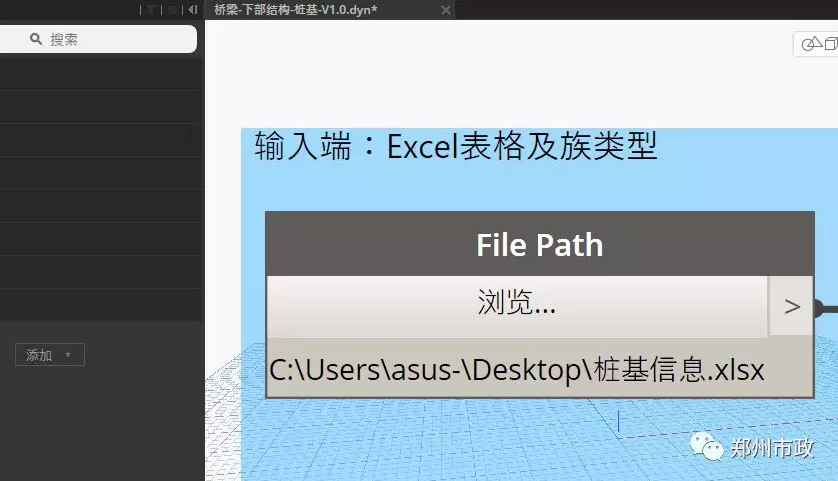

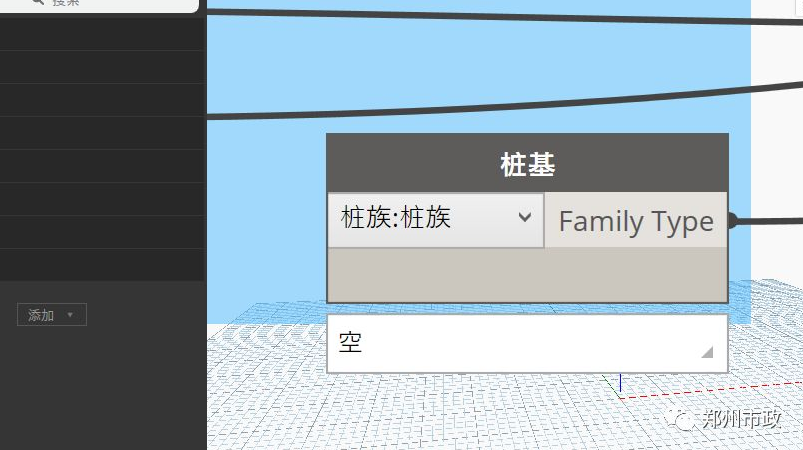

    在输入端浏览选择统计桩基信息的Excel文件，在桩基处选择我们做好的桩族。

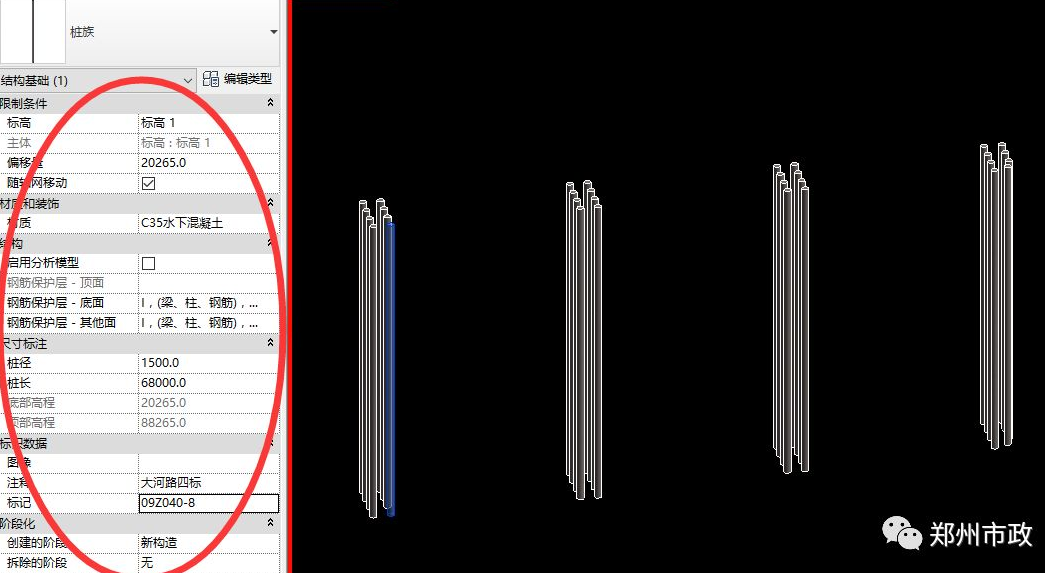

    点击运行，稍等片刻，桩基的模型就会出现在Revit的界面当中。同时，每根桩的直径，桩长，材质，标段信息，墩台编号信息，坐标，高程与模型一一对应。

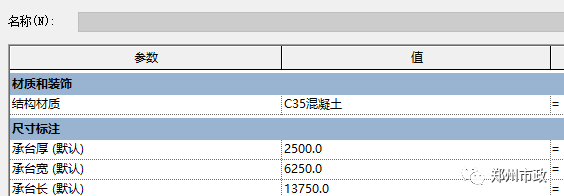

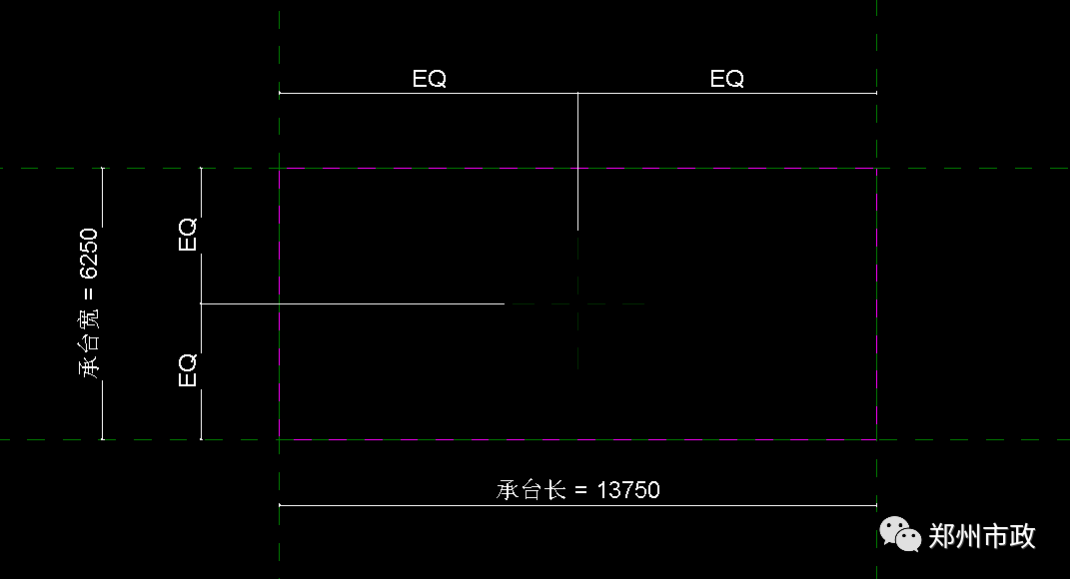

    承台族的绘制，新建族类型结构基础，做出四条辅助线作为承台轮廓，并依次标注，EQ均分，添加长，宽的实例参数，到达承台长度宽度参数化的目的，并且使承台中心与放置捕捉点保持一致。同样，在立面标注并添加高度参数，最后添加材质参数。

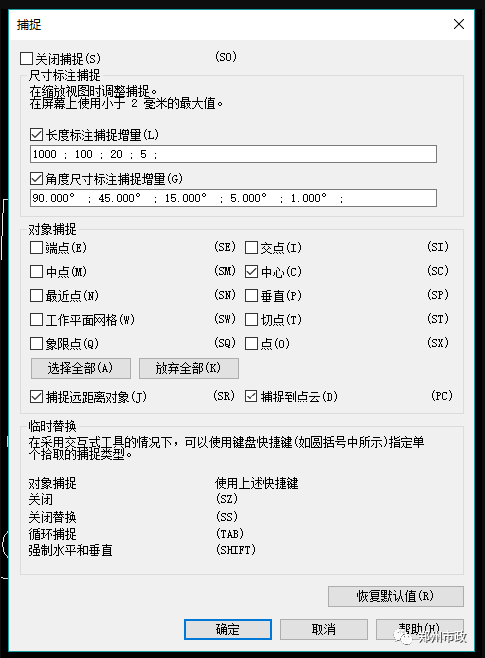

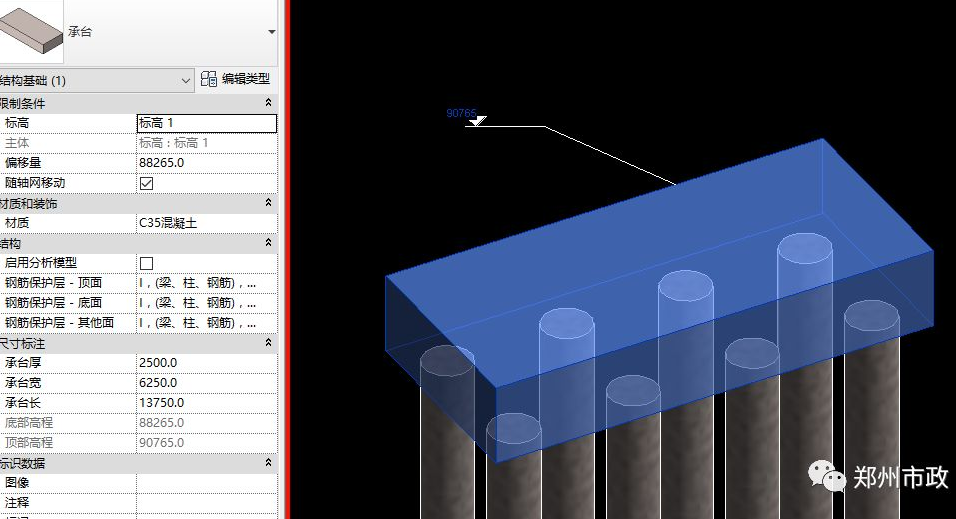

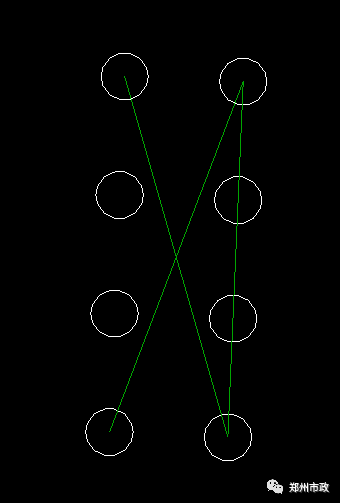

    承台构件的放置，首先将捕捉设置全部关闭，仅保留中心，选取桩的中心绘制如图所示的辅助线，载入做好的承台族，放置在交点处，旋转到位既可。最后根据图示高程调整承台偏移量。（承台垫层与承台原理一样不再累述）

    桥梁下部基础结构就绘制完毕。
