    本期试题总结：

    对于本期考试相对上期，题型有所变化，不再一二题进行关联，第二、第三题题量较大，且对学员图形的审阅能力有一定的要求。数据复杂、图形构造复杂也是这两道题的一个特点。而对于第一题而言，要求学员对楼板的绘制及坡道生成方法要重点掌握。至于第四题相对较为正常，但也希望大家对此保持重视。

    考试题目分析：

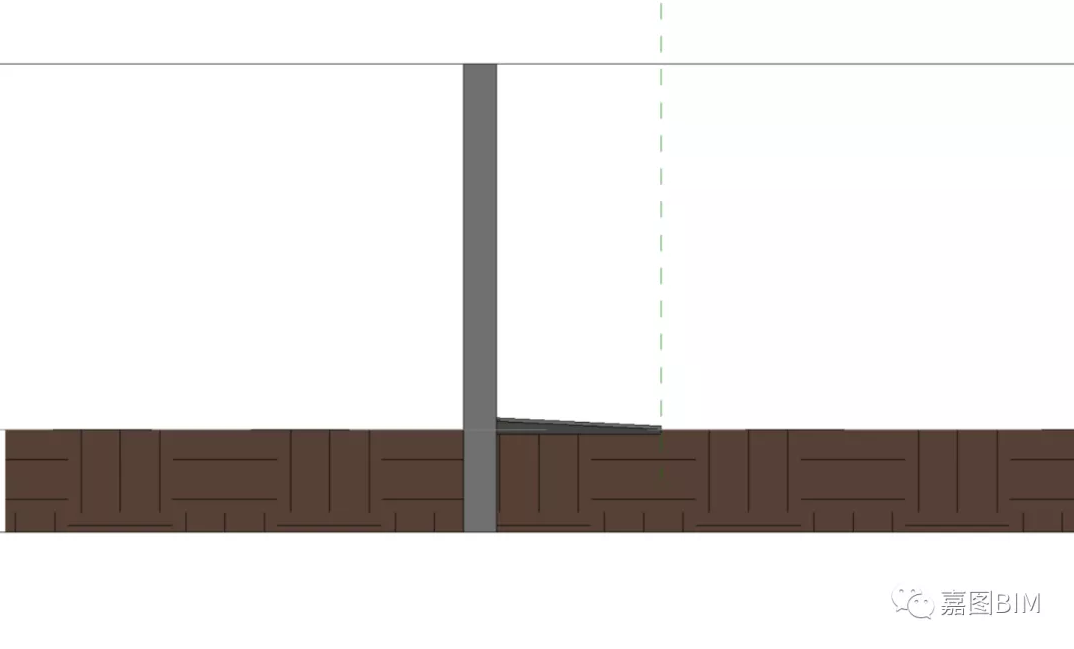

    第一题：

    本题主要考核基本墙绘制、楼板绘制以及楼板添加点功能的应用。

    1、按照尺寸绘制墙体

    2、按照给定材质设置楼板类型，绘制楼板。

    3、为楼板添加点

    4、将楼板构造层设为可变

    难点：由于题中给出楼板坡度，导致添加点后点位下调距离难以掌握，所以先以坡度箭头以5%坡度绘制楼板，标注对应位置高差。删除坡度箭头，改为添加点，此时，我们就有点位下调的距离了。

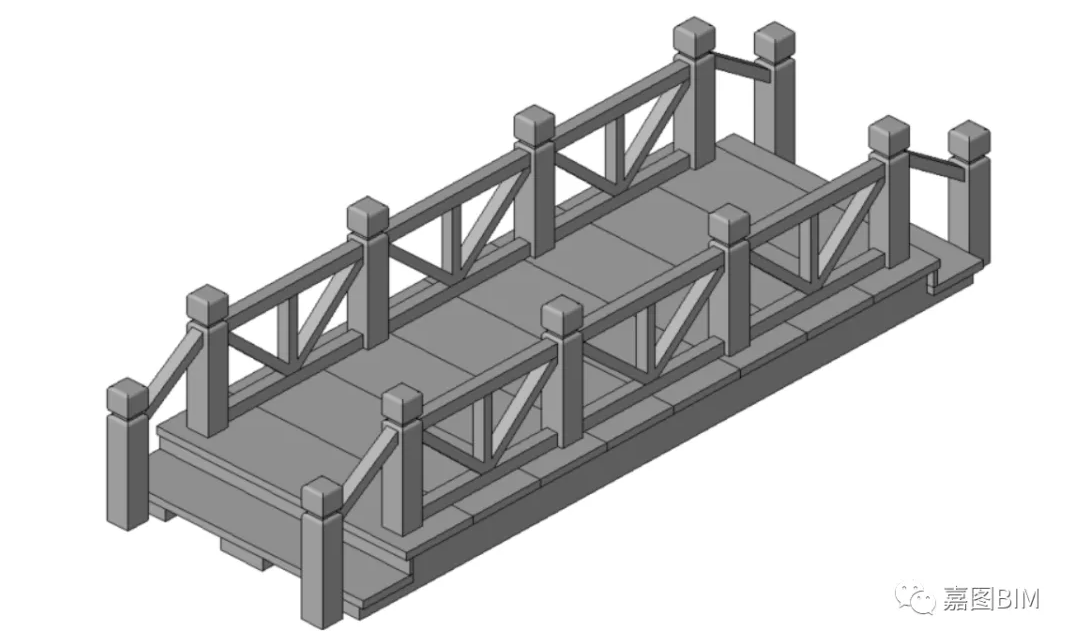

    第二题：

    本题主要考核学员三视图的审阅能力，以及构建集创建的拉伸、放样的使用方法。

    1、按照尺寸要求绘制木梁（拉伸）

    2、按照尺寸要求绘制木地板（拉伸）

    3、按照尺寸要求绘制木柱（放样）

    4、按照尺寸要求绘制围栏（拉伸）

    难点：试题每个构建的绘制相对简单，但组合后绘制量大、构建之间关联关系以及数据的读取会有较大问题。

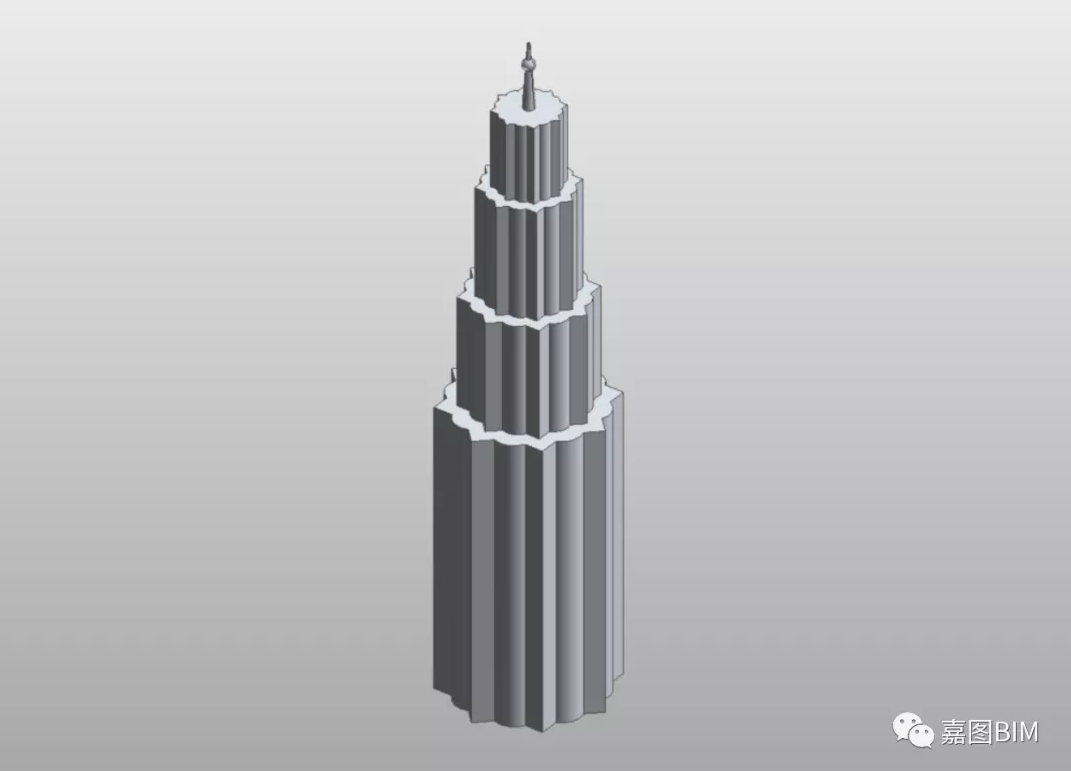

    第三题：

    本题主要考核体量的拉伸功能，以及缩放的修改命令。

    1、按照题中要求绘制标高

    2、按尺寸绘制轮廓，进行拉伸操作

    3、将步骤2轮廓复制，利用缩放命令缩小到要求尺寸，再次进行拉伸

    4、重复步骤3直至绘制完成

    难点：本题对revit基本几何轮廓的绘制进行重点考核，考核学员在复杂图形、复杂数据的情况下如何利用绘制工具及修改命令完成图形绘制。

    第四题：

    综合题，主要考核学员对软件的整体应用。

    1、设置项目环境

    2、创建标高轴网

    3、创建明细表（空）、剖面（空）、图纸（空）

    4、根据要求创建模型

    注意事项：明细表、图纸、剖面等按要求进行创建，先创建的目的是保证后续不会遗漏。要结合平、立面图综合判断建筑形体。题中所有构件均在原生族库查找。

    考试建议：

    1、充分理解软件的修改命令应用技巧（例如：旋转、复制、缩放、移动）

    2、灵活使用快捷键

    3、要求大家对三视图审阅要进行足够的重视

    4、对于复杂图形的组合、拆分要有足够的条理，学会图形拆解

    5、对实际生活中的构件（如小桥、亭廊、板柱）要有一定的印象，以便在考试进行联想
