Revit老虎窗开洞画法：Revit带墙小屋顶老虎窗开洞教程
文章来源：知乎 小筑BIM黄世斌老师
1、首先新创建一个大的屋顶，设置上下边坡度为30°，左右两边不设置坡度。

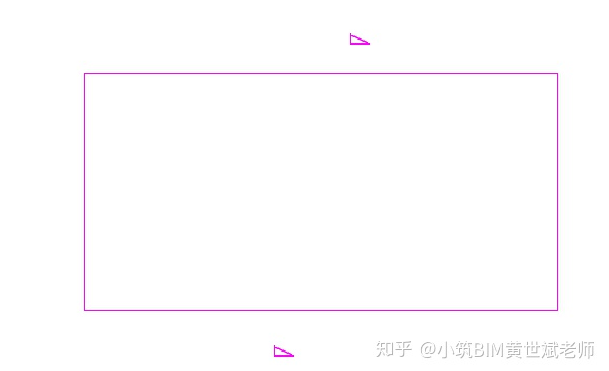

草图模式

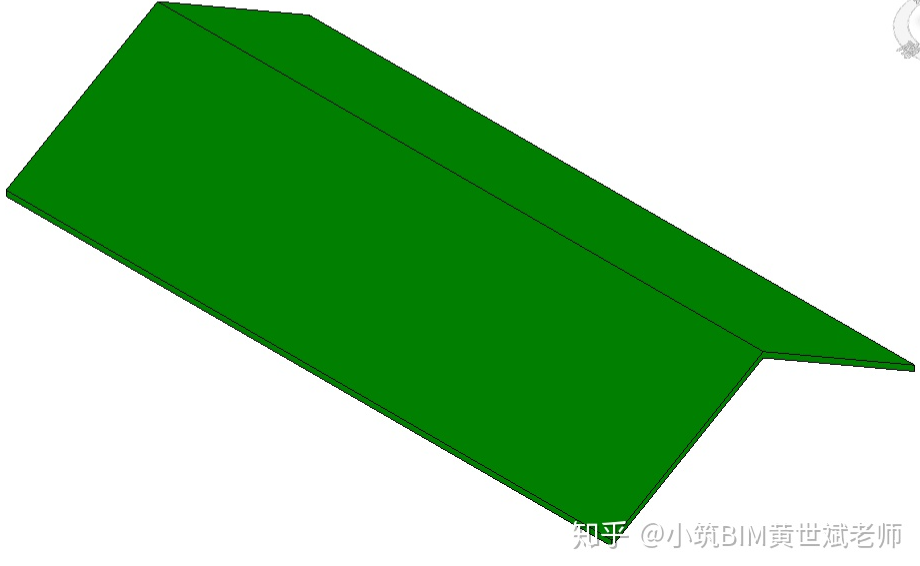

三维效果模式
2、然后设置视图范围，使得在平面视图中可以看到完整的屋顶。

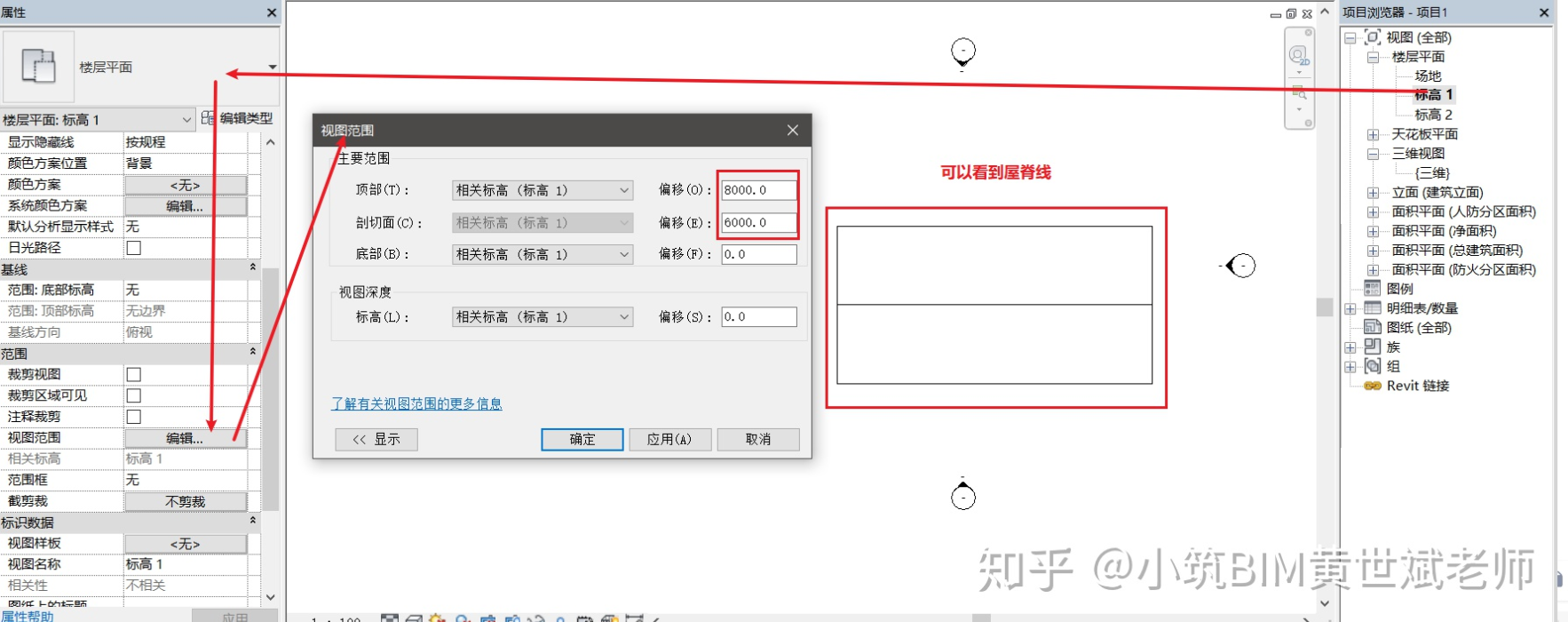

设置顶部高度为8000，剖切面高度6000
3、然后再创建一个小的屋顶在大屋顶的上方。

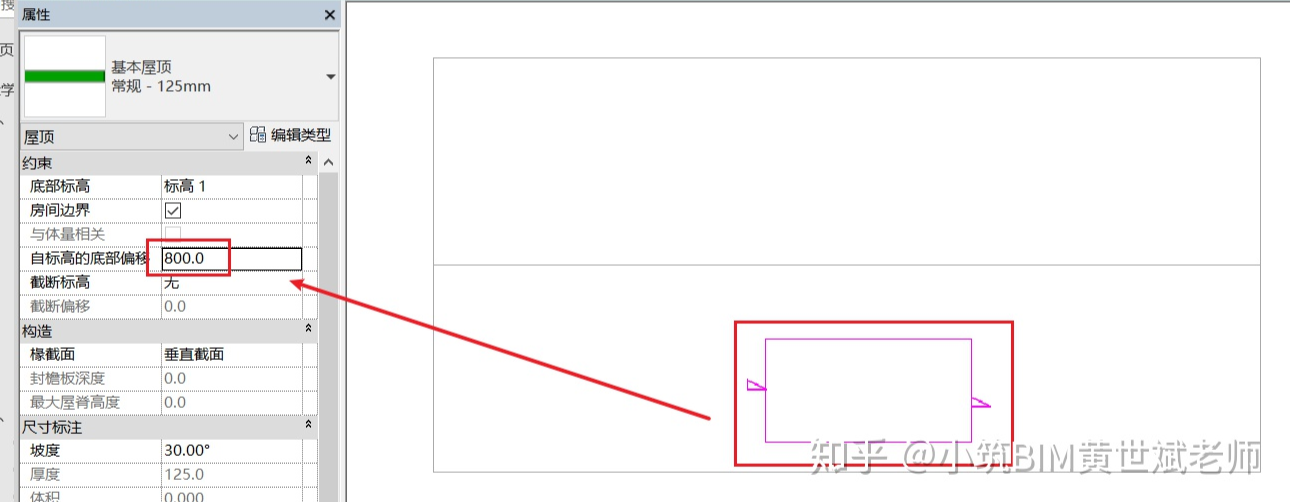

左右带坡度，上下无坡度，设置小屋顶底部偏移800

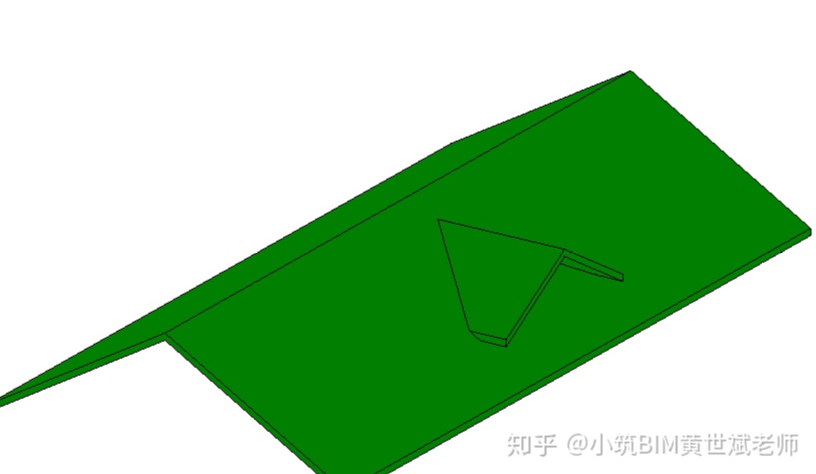

三维效果

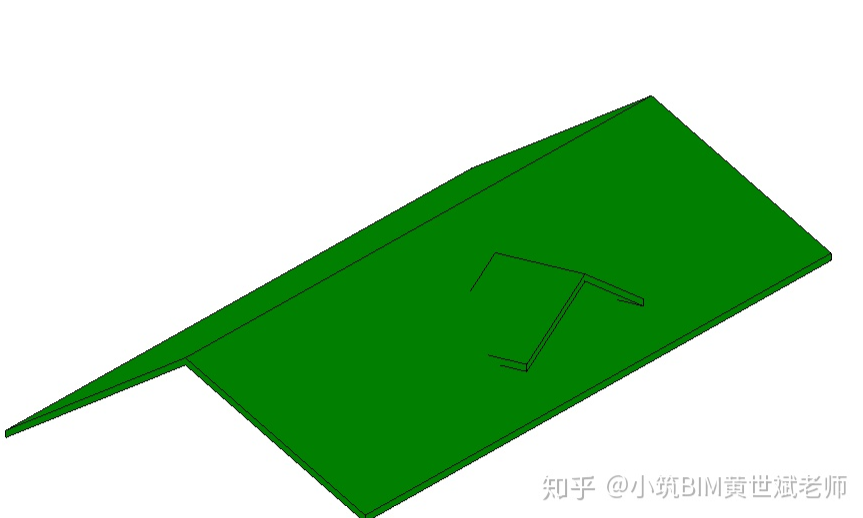

4、连接小屋顶和大屋顶

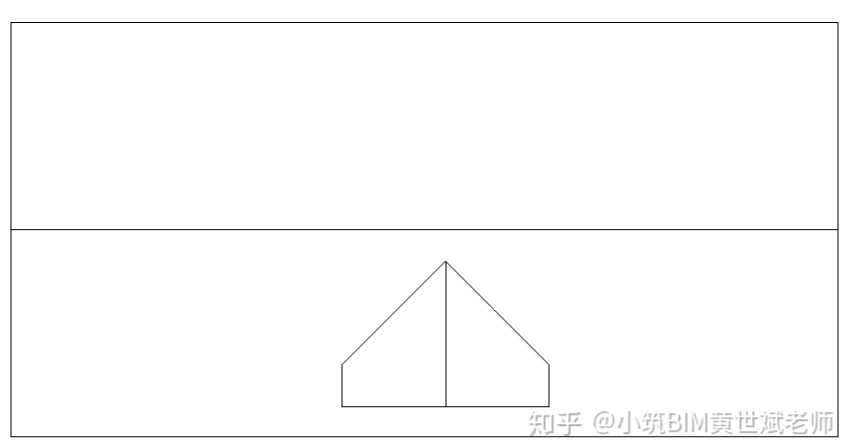

5、给小屋顶绘制墙，并设置墙附着在两个屋顶中间

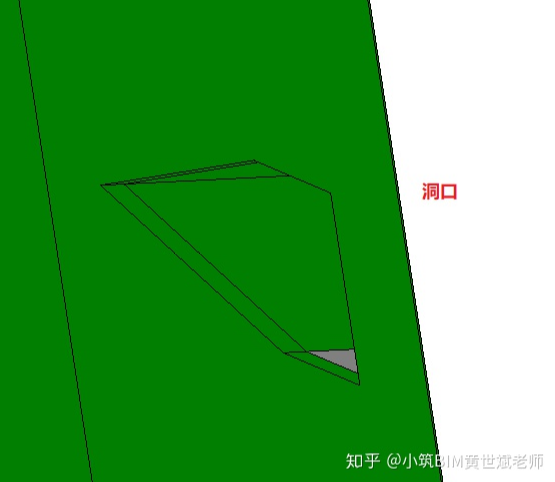

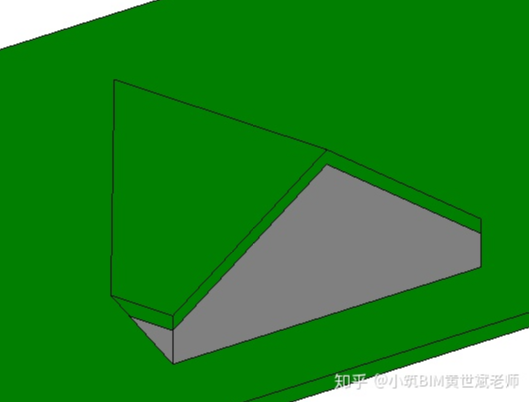

6、执行老虎窗开洞，先选大屋顶，再选小屋顶，陆续选择剩下的三面墙，并修改洞口的边，形成闭合路径
