BIM怎么编号？ARCHICAD轴网自动编号
轴网是建筑制图的主体框架，建筑物的主要支承构件按照轴网定位排列达到井然有序。可见轴网在建筑设计中的重要作用。
而我们在方案设计过程中，轴网往往不是一成不变的，而是随着我们的方案深化进行调整和修改的。随着轴网的调整，那么轴网编号问题随之凸显。今天我们就介绍一下轴网如何自动编号。

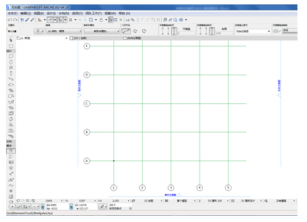

一、执行“设计——轴网系统”命令，在平面图中创建如图所示的轴网。
图1
二、点击标准工具栏中的暂停组合按钮，确保处于暂停组合状态。
图2

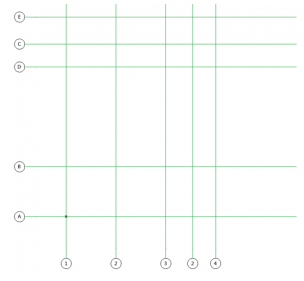

三、调整和编辑轴网、轴号。编辑和调整时可以执行移动、复制、删除等操作。比如，我们复制2轴到3-4轴之间，移动移动C轴到D轴和E轴之间，并删除5轴。操作结果如下图所示。
图3
注意：如果是采用工具箱中的轴网元素新建的轴线，则需要使用拾取参数工具ARCHICAD轴网自动编号_4吸取采用轴网系统方法创建的轴网参数，并使用传递参数工具ARCHICAD轴网自动编号_5将参数赋予新建的轴线。

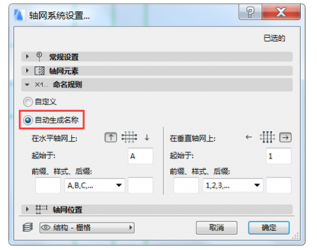

四、选择需要重新编号的轴网元素，本例中选择横轴和竖轴分别5根，执行“设计——轴网系统命令”。在弹出的轴网系统设置对话框中，将命名规则设置为“自动生成名称”，点击确定。
图4
五、查看操作结果。
图5
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
