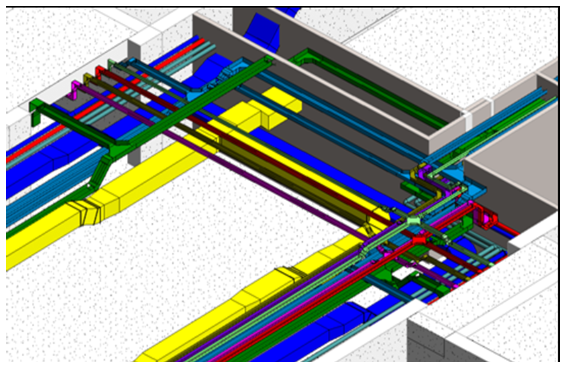

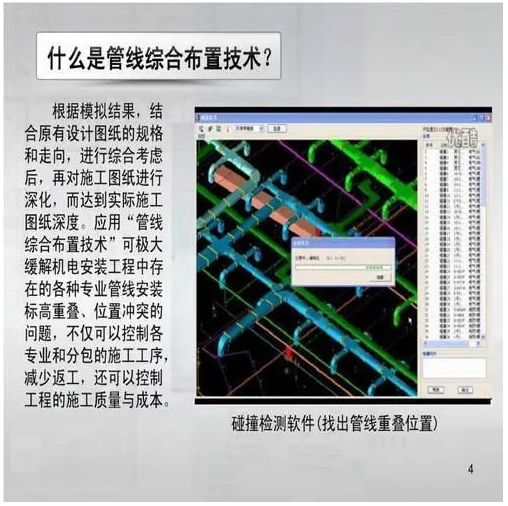

一、机电管线综合的目的及意义

    发现并解决机电专业蓝图中出现的疏漏

    发现并解决机电系统内部各专业之间出现的疏漏

    发现机电系统和其他专业的冲突和疏漏，并找到解决的方法

    合理排列机电设备及管线的位置走向，施工方便，节省材料及人工

    结合精装修标高图等其他对图纸，建筑物内的机电管线进行最佳排位，最大程度减少管道所占空间

    有利于各专业安排工序，达到统筹的目的

    深化设计是配合协调外部工作的枢纽

    二、机电管线综合基本内容与要求

    1.基本内容

    从专业上分：一份完整的机电综合管线图通常包括空调风专业图、空调水专业图、防排烟专业图；强电专业图（包括动力，照明），弱电专业图（电视电话，综合布线）；给排水专业图；部分项目还有工艺专业（包括压缩空气，真空，氮气系统）。

    从内容上分：一份完整综合图包括：综合管线平面图，图例，施工说明，剖面图，大样图。

    三、机电系统综合管线主要包括以下内容：

    1）给排水专业管线，即：

    给水管道、热水管道、蒸汽管道、排水管道、雨水管道、中水管道、消防栓管道、喷淋管道。

    2）空调与通风专业管线，即：

    空调水管道、冷凝水管、冷却水管道、空调风管道、消防排烟管道、正压送风管道。

    3）电气专业管线，即：

    动力、照明配电桥架、明装电气配管。

    4）智能化专业管线，即：

    弱电系统桥架、明装弱电配管。

    四、基本要求

    1.对建筑物内的机电管线进行最佳排位,最大程度减少管道所占空间,提高天花的吊顶高度。要求我们具备空间意识，对净高尤其重视。净高计算时，要按“层高-梁高=净高”。计算机电净高时，尤其注意扣除地面装饰完成面及管线支吊架占据空间，尤其是在前期复核酒店走廊，大堂等对标高严格要求而且管线较多区域的机电净标高时，更加需要重视。通常，设计会提供梁下700左右空间作为机电管线布置空间，可以根据现场管线实际进行调整。

    2.绘制过程考虑工艺的安装美观性。绘制过程需从整体出发，绘制过程中遵循平衡、分散原则。避免管线过分集中，或者机电管线空间浪费。

    3.综合图绘制中必要的剖面补充。有效地避免了机电管线在平面、立面上的交叉和冲突,以保证施工的顺利进行,节约工程成本。通常绘制过程中，在密集点处绘制机电综合剖面图，详述密集处管道如何排布。

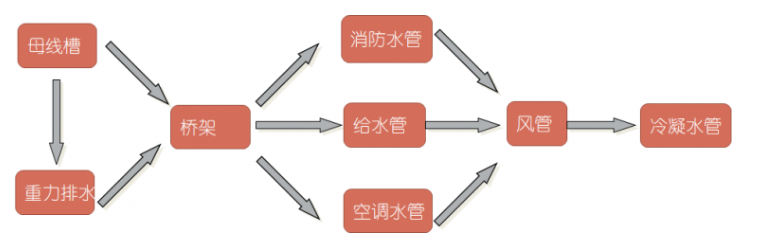

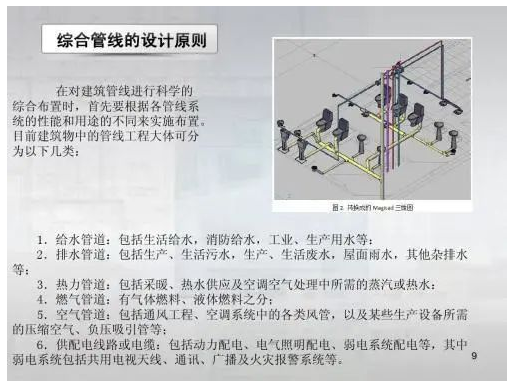

    五、机电管线综合的原则

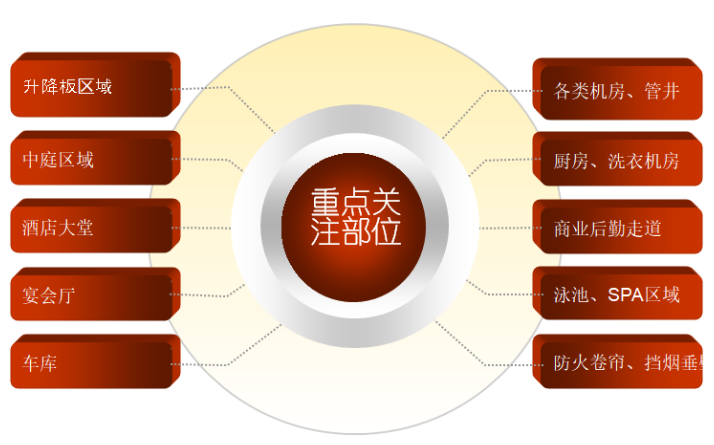

    综合管线图的绘制调整时应全局把控、重点关注。各种机电管线各自具有各自的工艺布置要求，当出现相互交叉挤占同一空间的问题时，应相互协调、布置得当。
