bim体量大厦怎么画？BIM考试体量大厦真题建模解析讲解
文章来源：广筑BIM咨询

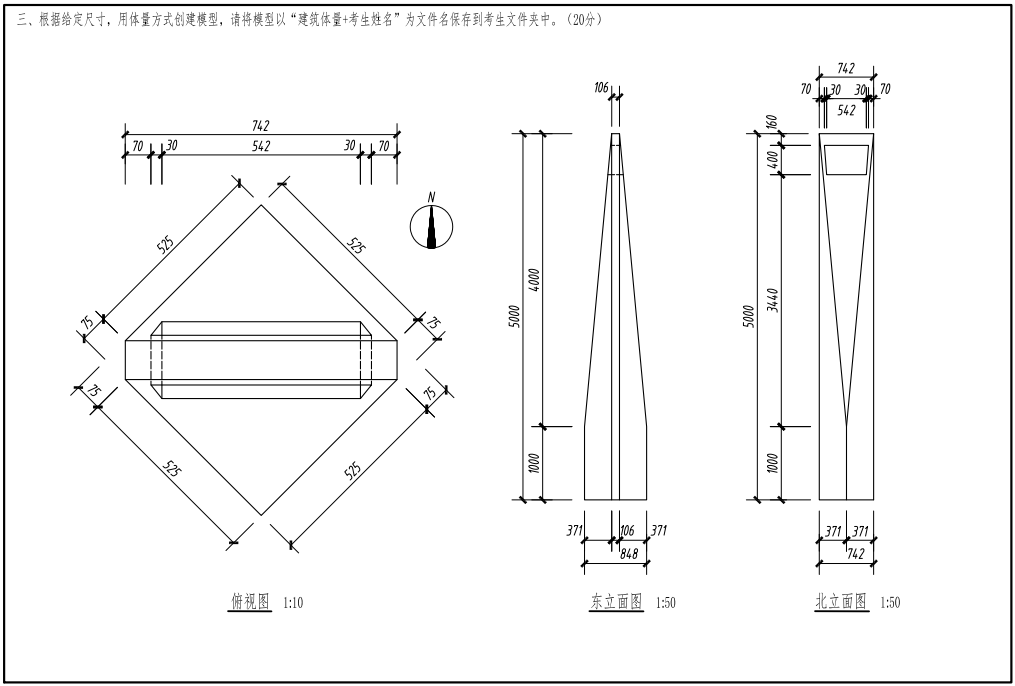

我们来看一看第十四期全国BIM技能等级考试一级的第三题：
一、解题思路
本题考点为大厦体量创建。
1.下部结构可使用【拉伸】命令创建；
2.上部结构应使用【融合】命令创建；
3.空洞位置需创建【空心形状】。
二、解题步骤
1、绘制下部结构轮廓，选中并创建【实心形状】，高度为1000（如图1-1）；
图1.1
2、绘制上部轮廓，并与下部轮廓同时选中创建【实心形状】，高度为4000（如图2.1）；
图2.1
提示：如实体形状生成后出现轮廓边缺失的情况，选中形状使用【添加】命令进行补足（如图2.2）；
图2.2

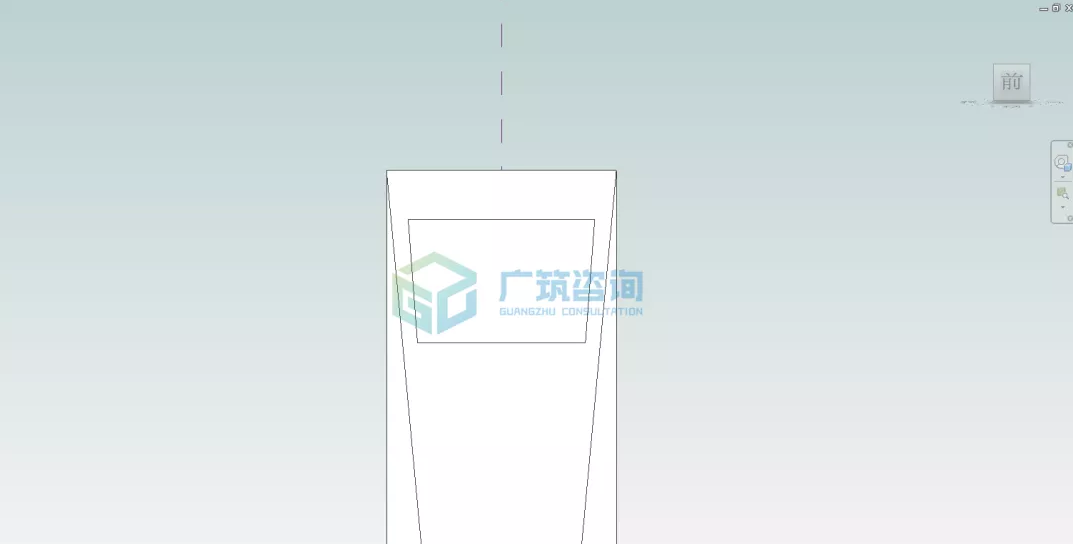

3、绘制空心轮廓，并创建【空心形状】，对大厦实体进行剪切（如图3.1）；
图3.1

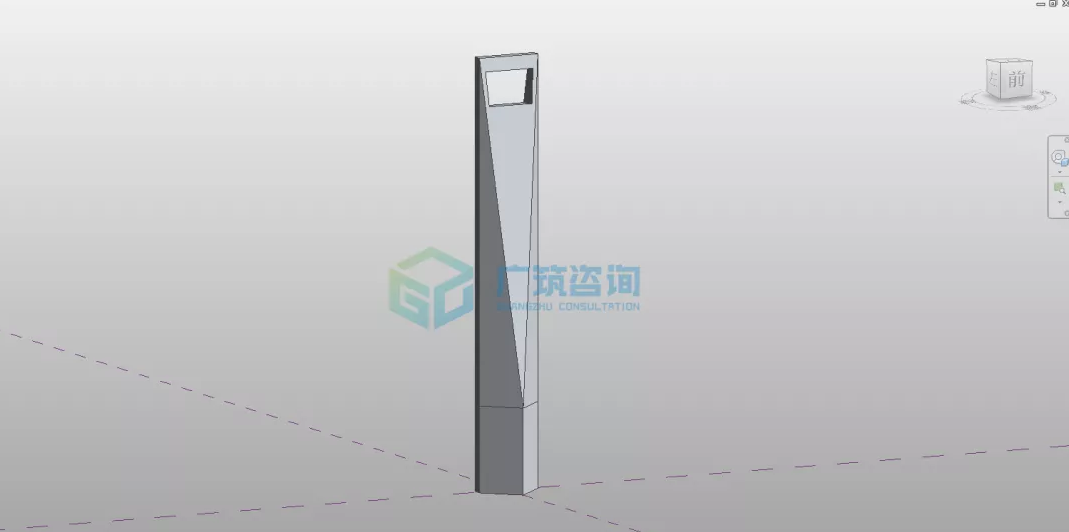

最终模型创建效果如图3.2。
图3.2
