    第一题“混凝土楼板配筋组”

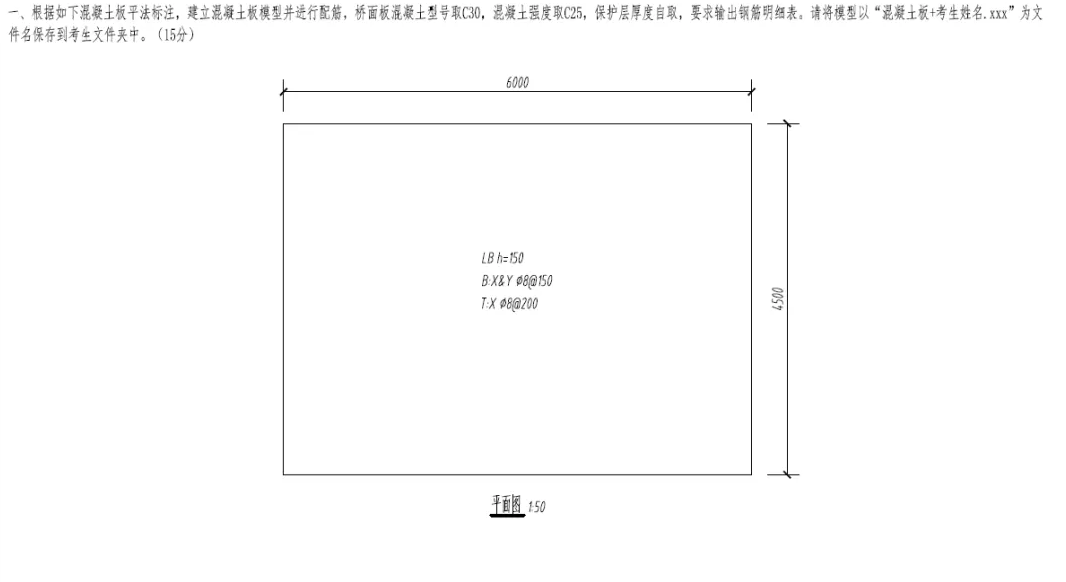

    题目要求：

    1.创建混凝土楼板；

    2.添加楼板材质；

    3.对楼板进行配筋。

    考试重点：

    平法标注识图，以及区域配筋的方法。

    绘制方法：

    1、新建结构样板

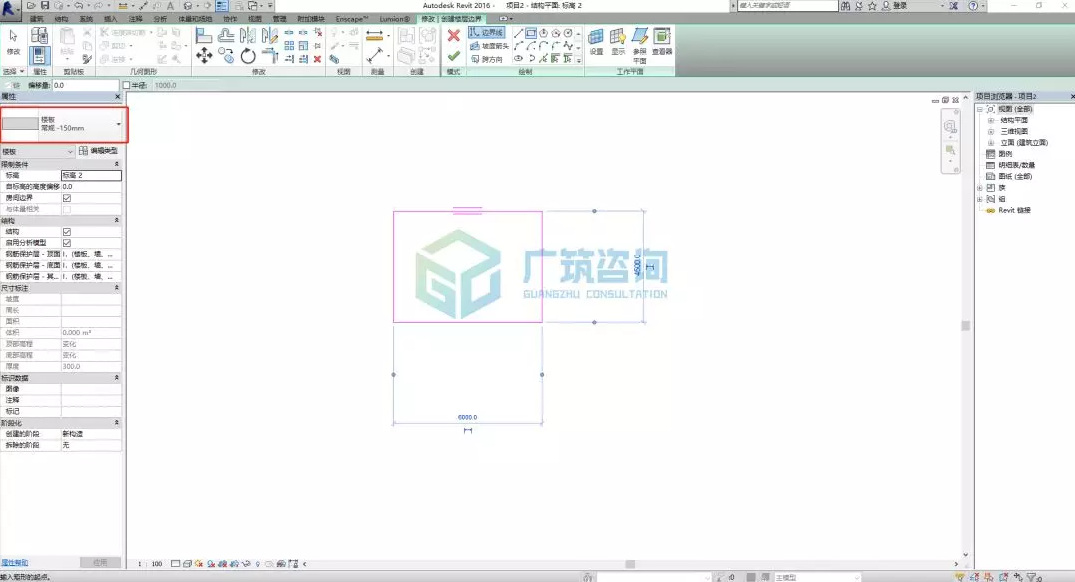

    2、新建题目要求厚度为150mm的楼板类型（可命名为“混凝土板”）。添加材质为C25混凝土；创建长6000mm,宽4500mm楼板模型。

    (注：绘制完成后，可将属性栏分析模型关闭)

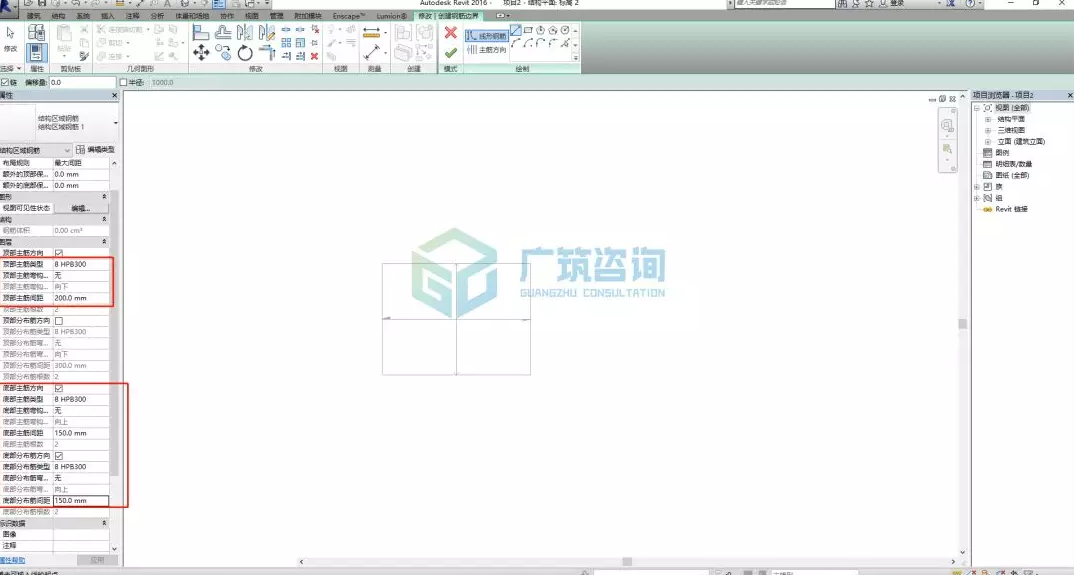

    3、选择结构选项卡下“区域配筋”命令，顶部为φ8主筋，间距为200mm,底部为φ8主筋及分布筋，间距均为150mm。

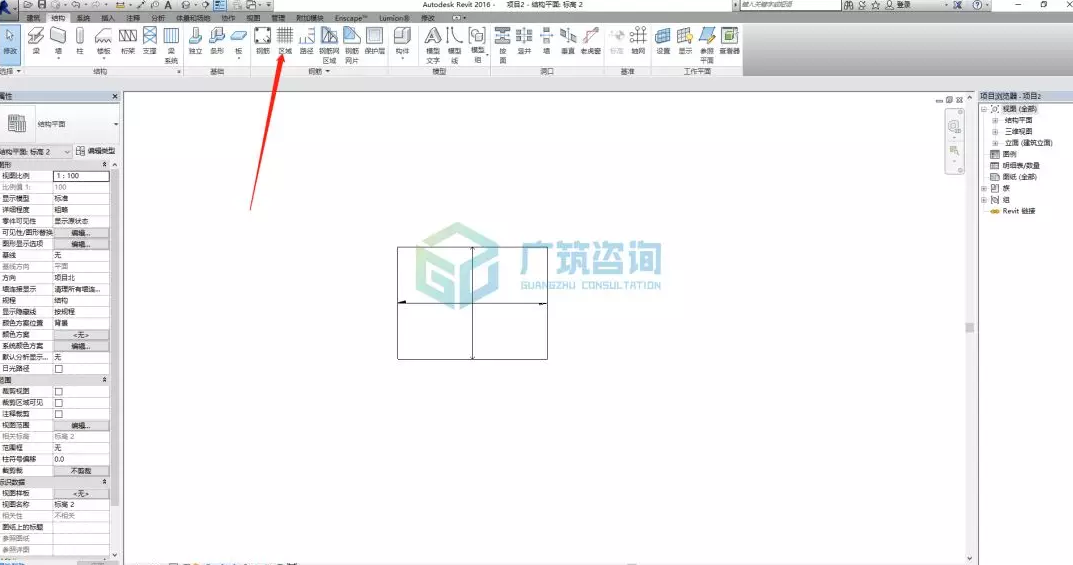

    进入命令后选择需要配筋的楼板：

    完成后设置主筋方向，可采取拾取及绘制两种方式完成后点击确定，完成配筋。

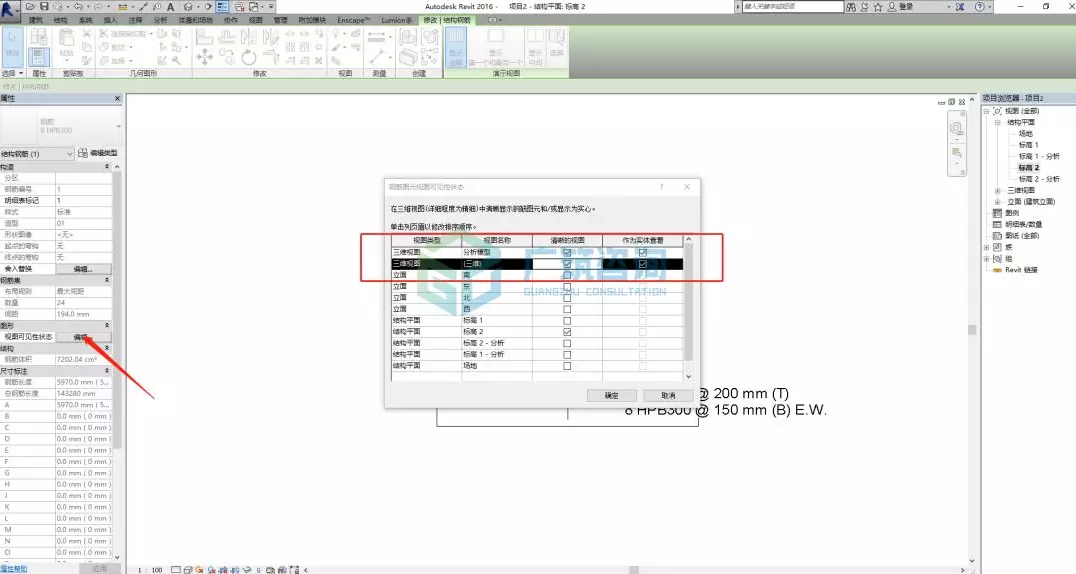

    4、选中绘制好的钢筋，编辑属性栏视图可见性，勾选三维作为实体查看，并将视图调至精细模式，即可在三维查看钢筋实体。

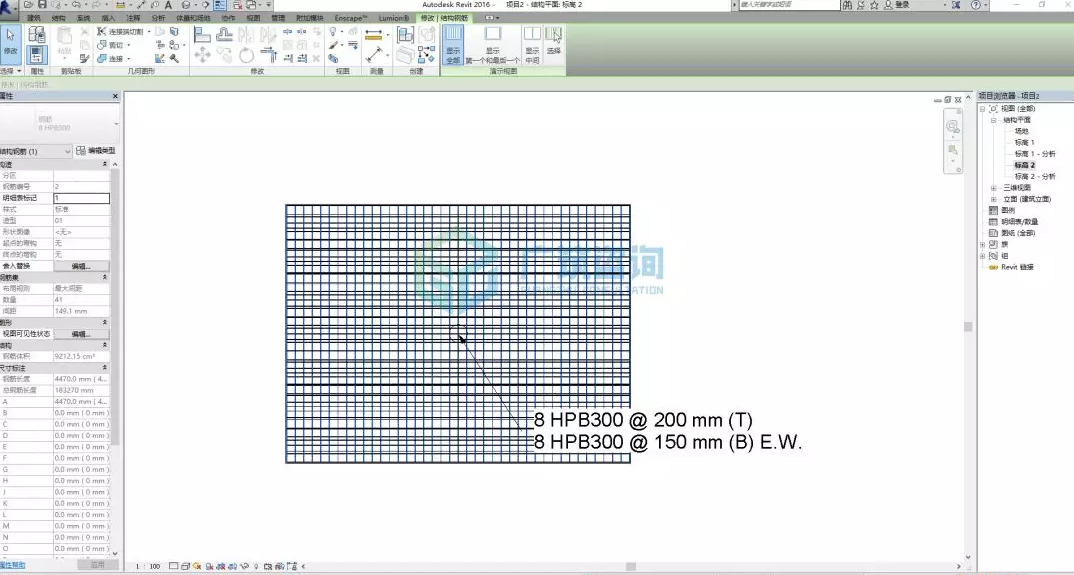

    绘制完成：

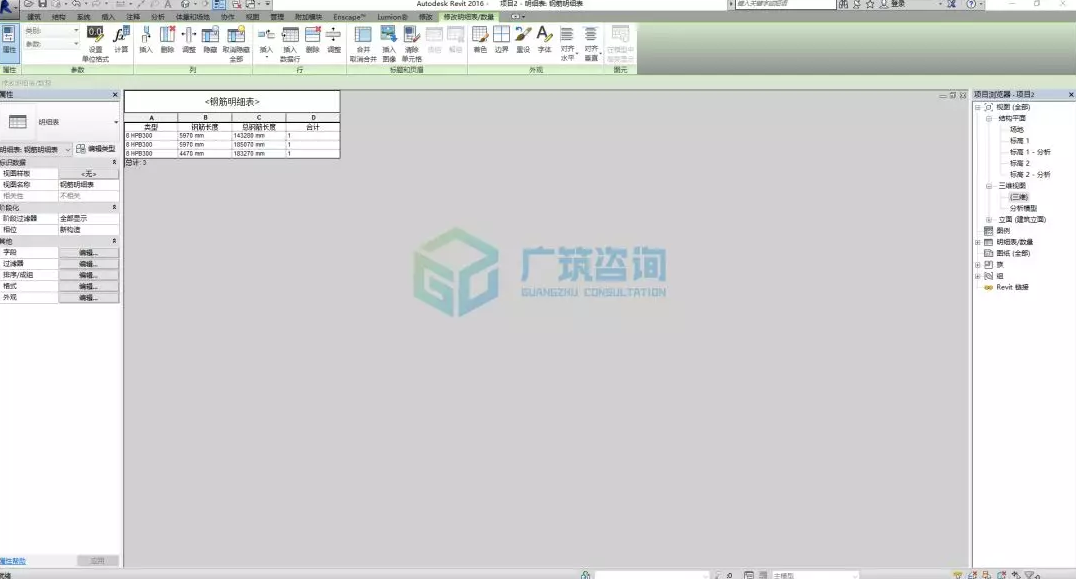

    5、生成钢筋明细表。新建结构钢筋明细表，题目并没有对明细表样式做出明确要求，合理即可。

    为美观勾选总计，以及数据前空行不勾选，如图所示，保存至考生文件夹即完成本题操作。
