文章来源：广筑BIM咨询 赵凯艳

    今天继续为大家讲解二级设备第三题：机电模型

    下面来为大家具体分析讲解。

    第三题“机电模型”

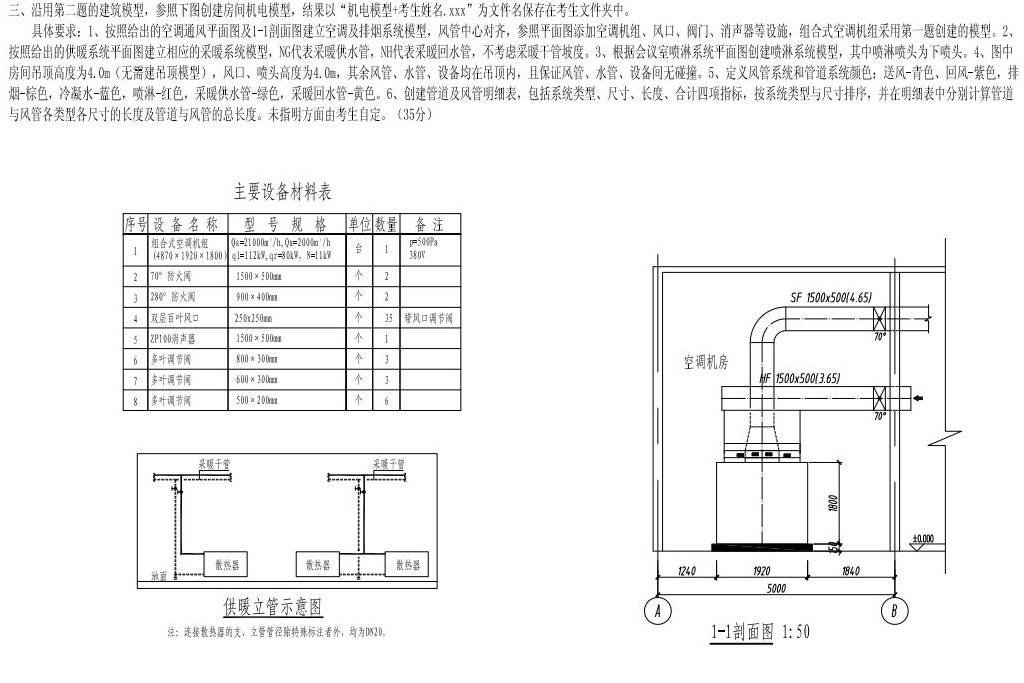

    题目要求：

    1、沿用第二题建筑模型；

    2、创建空调及排烟系统模型；

    3、创建采暖系统模型；

    4、创建喷淋系统模型；

    5、管线调整；

    6、定义风管及管道系统颜色；

    7、创建管道及风管明细表并在计算管道与风管各类型各尺寸的长度及总长度。

    考试重点：

    本题的重点在于识图能力、管线综合能力以及操作软件的熟练程度。

    绘制方法：

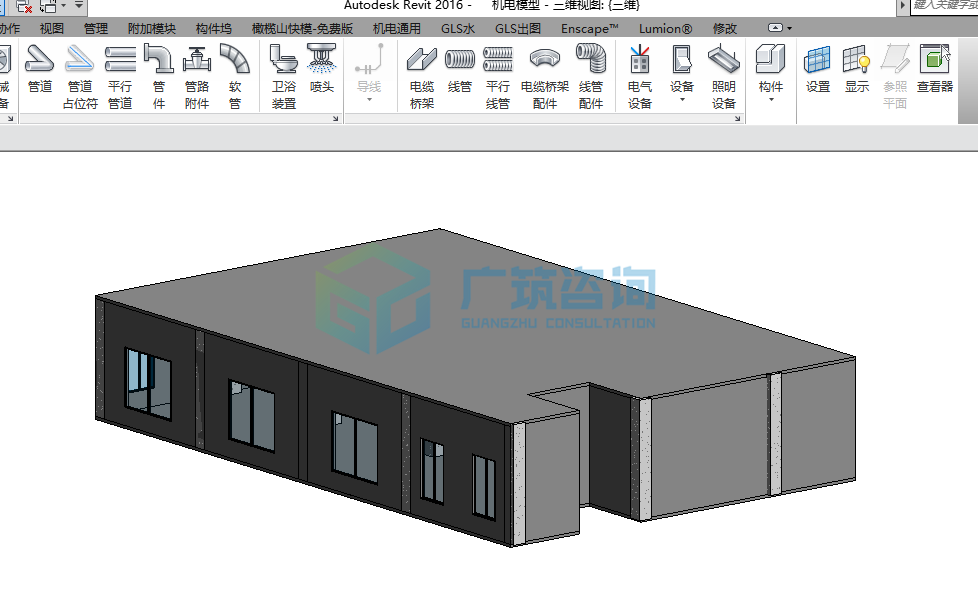

    1、打开第二题另存建筑模型：

    2、根据题意新建管道类型、管道系统、风管类型、风管系统。

    需定义风管系统和管道系统颜色，可通过过滤器或系统材质定义颜色。

    题中未指明，这里采用修改系统材质颜色。

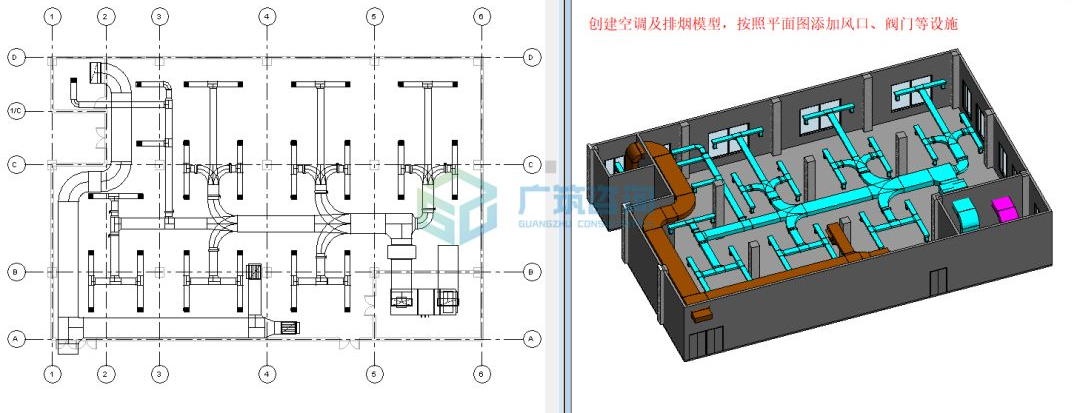

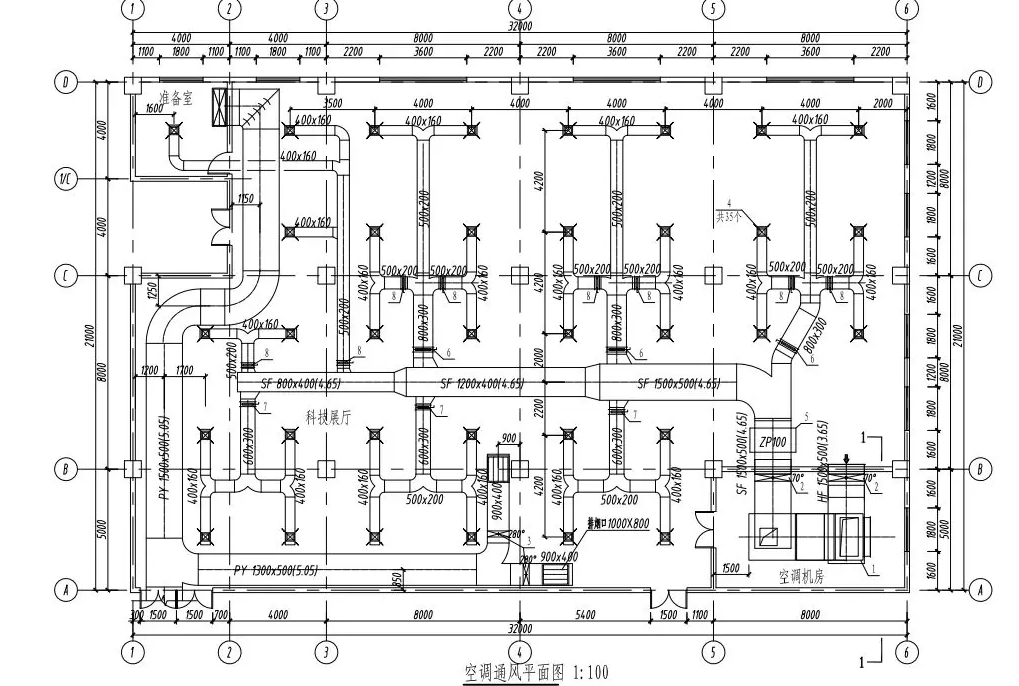

    3、创建空调及排烟系统模型，参考平面图添加空调机组、风口、阀门、消声器等设施，风口高度4.0m。

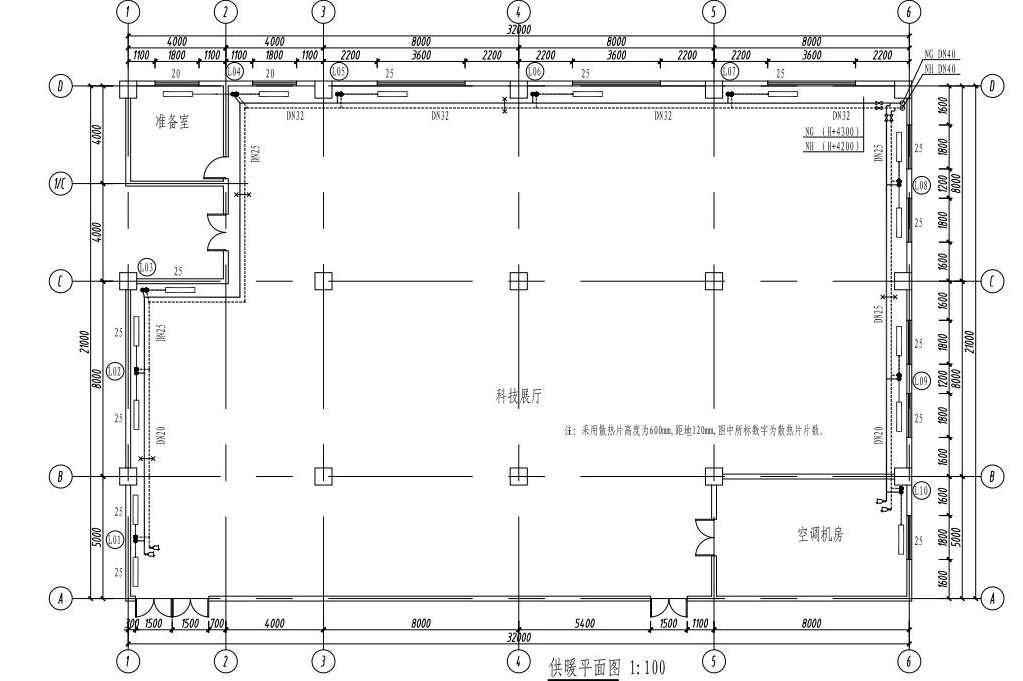

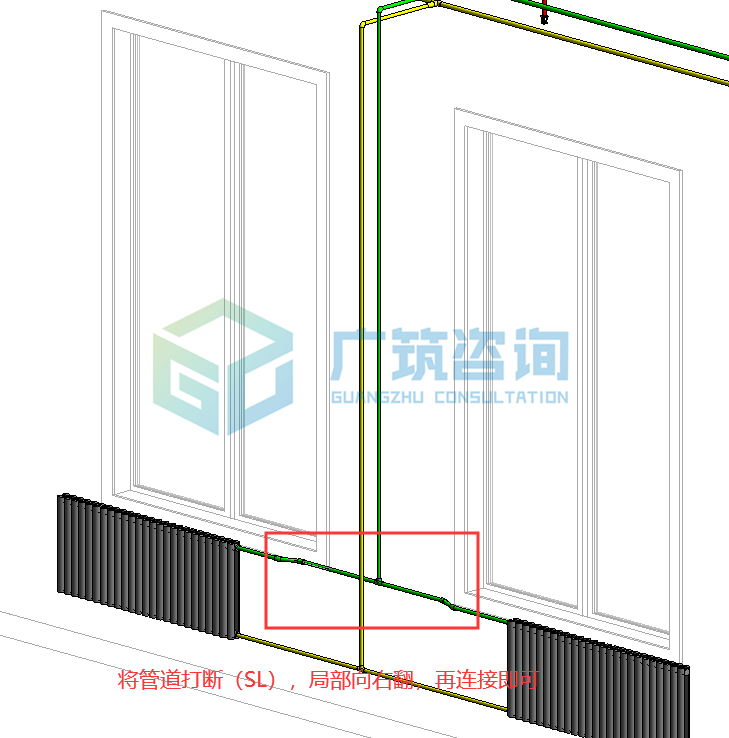

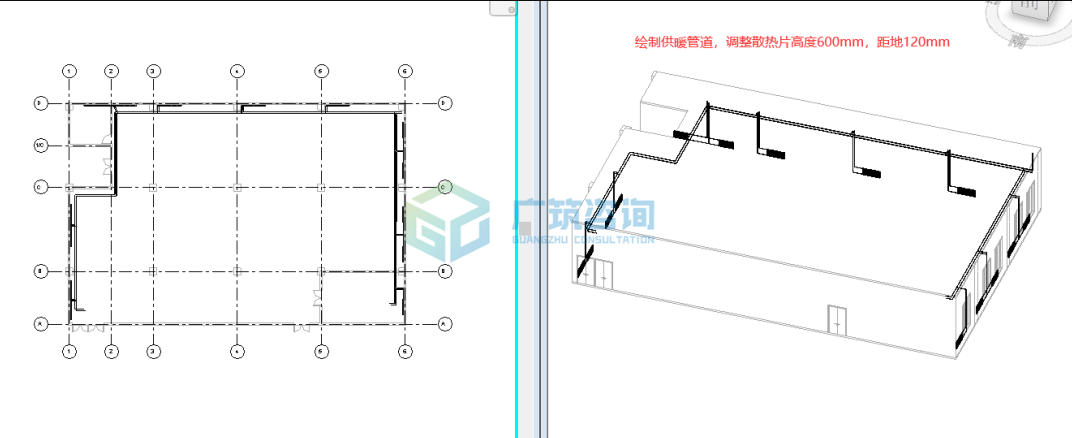

    4、创建采暖系统模型，注意题中注释，散热片高度及放置高度。

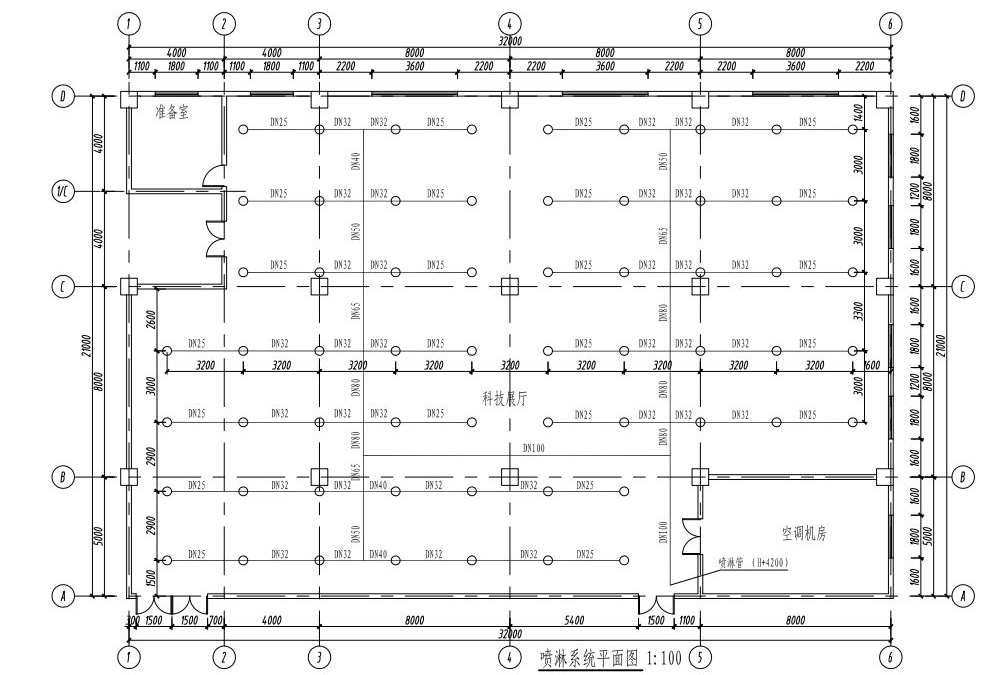

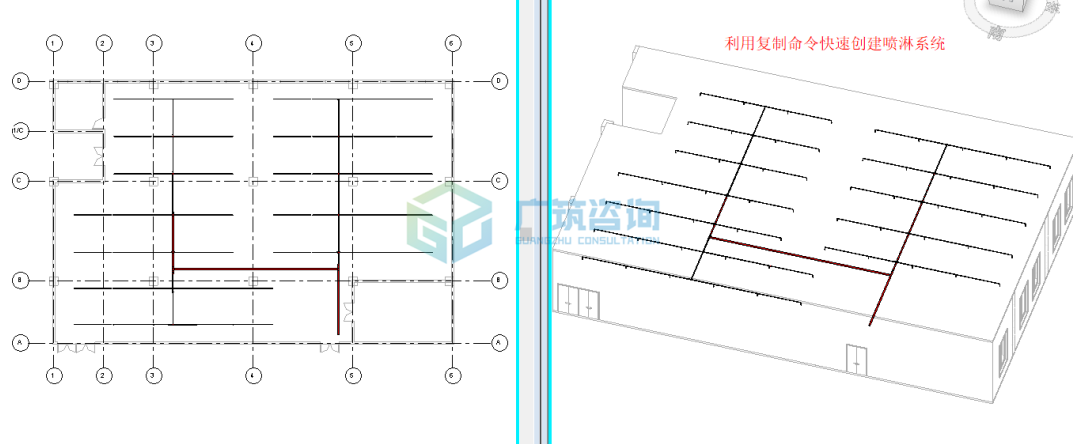

    5、创建喷淋系统模型，喷头为下喷，高度4.0m。

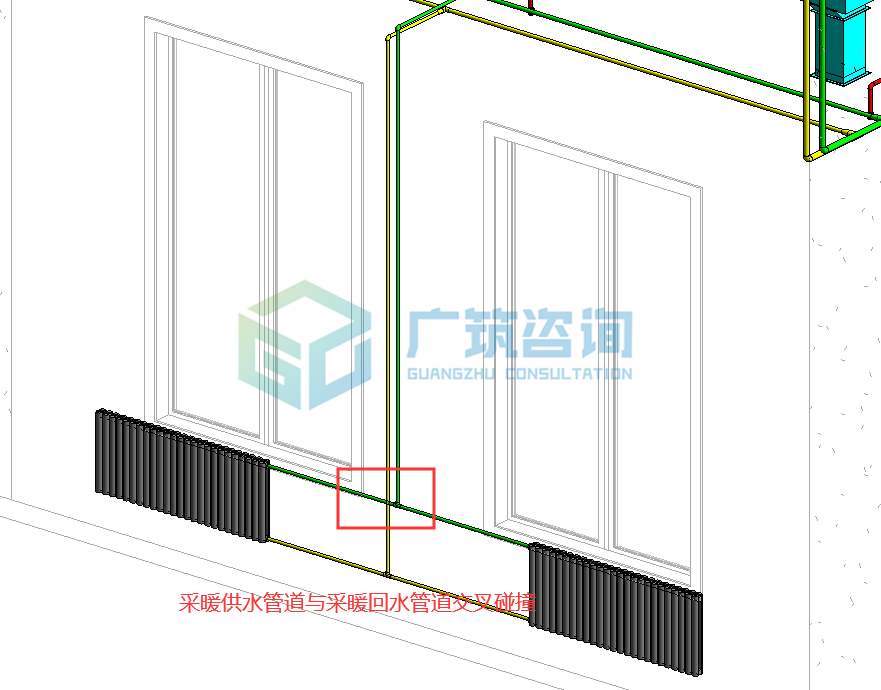

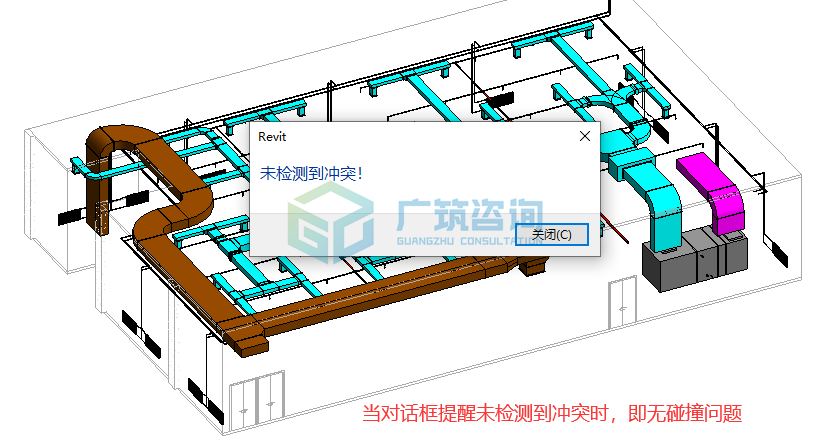

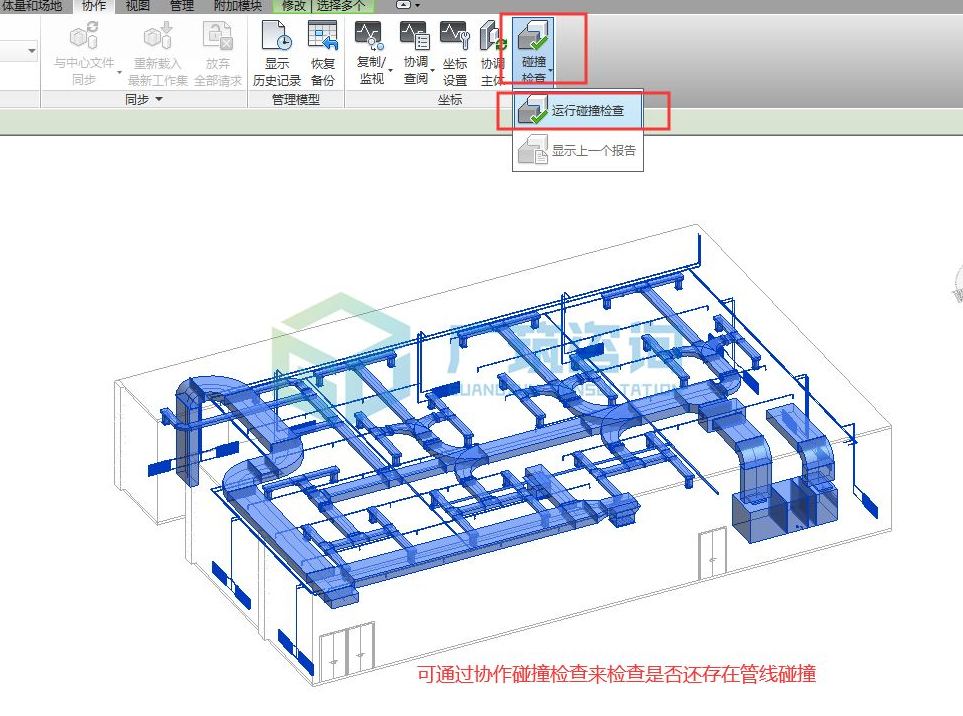

    6、调整管线，保证风管水管设备均在吊顶内，且无碰撞。

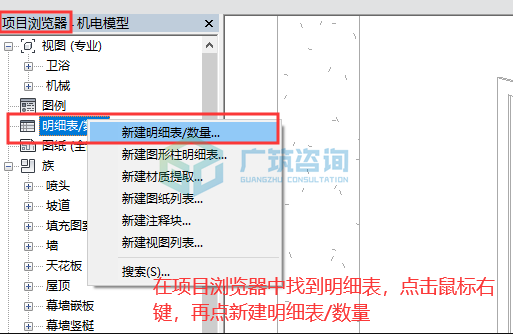

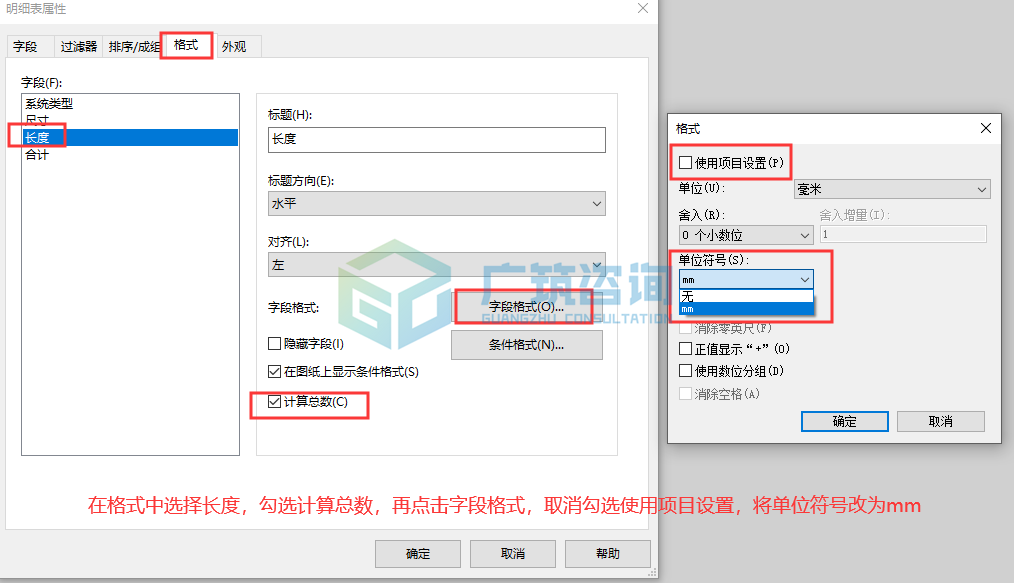

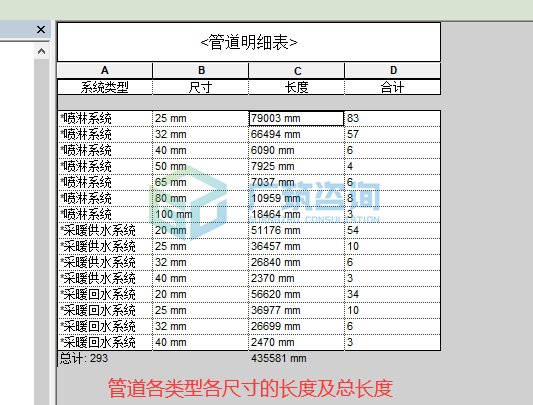

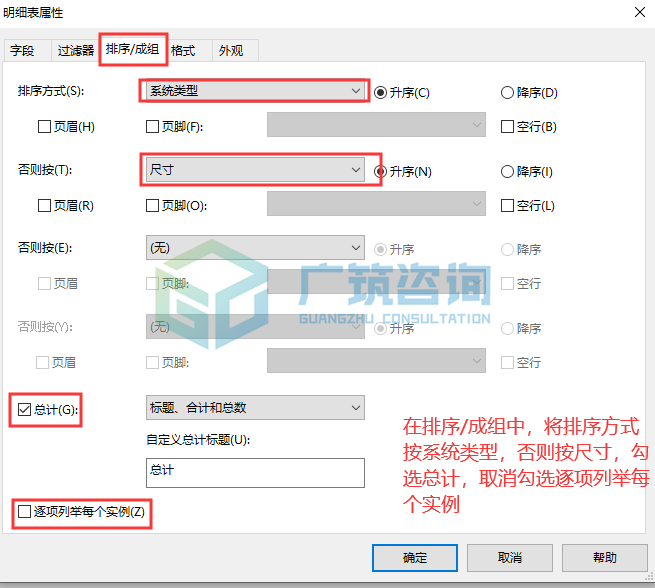

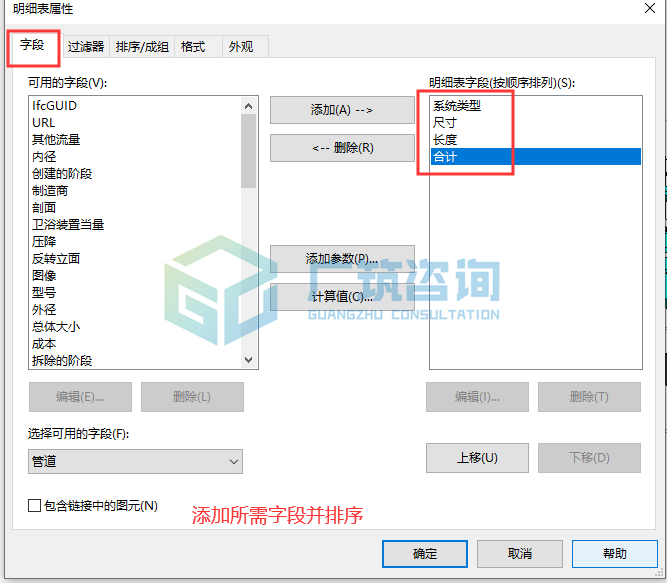

    7、根据题意创建管道及风管明细表。

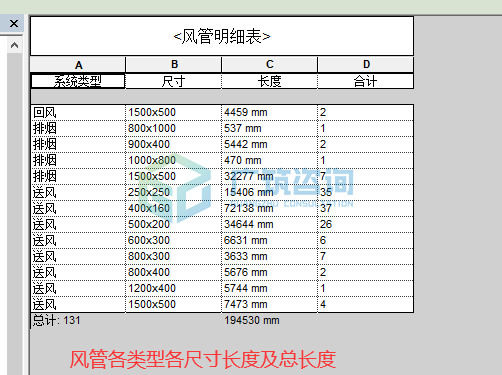

    （风管明细表创建方式参考管道明细表）
