revit如何贴墙砖?基于Revit的零件功能创建墙面砖

发布:中文网小编3号 浏览:7163人 分享
发布于:2020-11-12 16:03

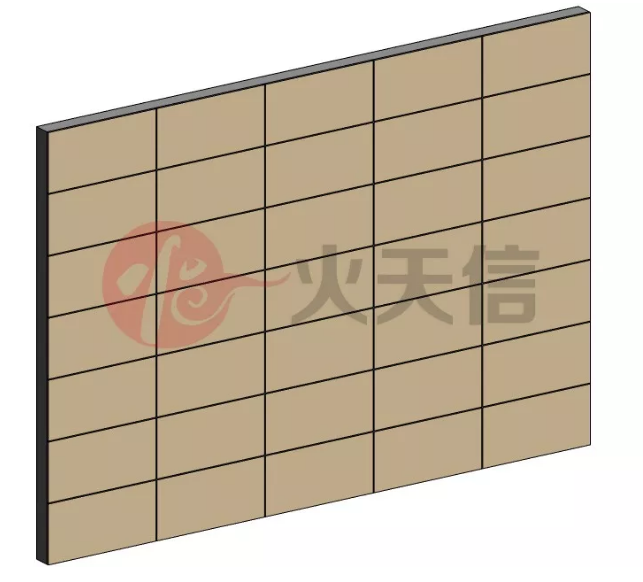

    在Revit中创建墙面砖的方法有多种,今天我们来介绍基于Revit的零件功能创建墙面砖。如下图:


    创建方法如下如下:

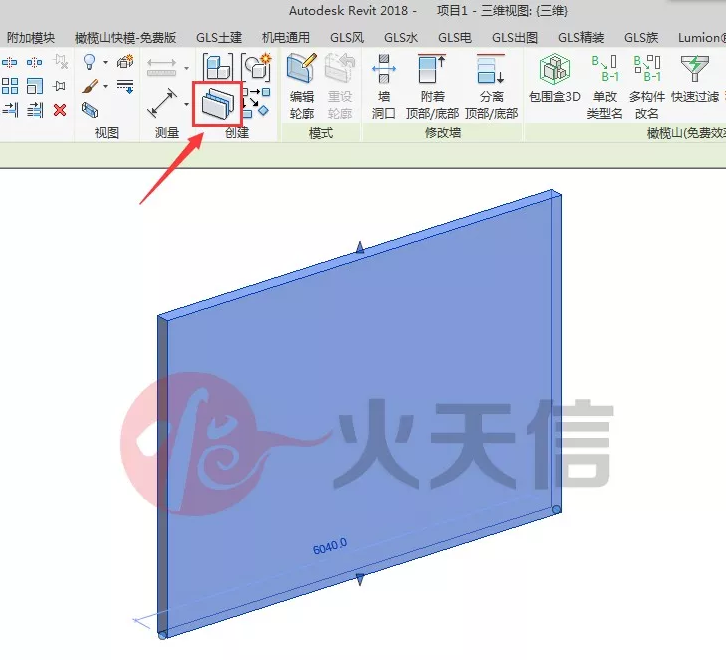

    1、创建一面墙,选中墙体,单机创建零件工具;

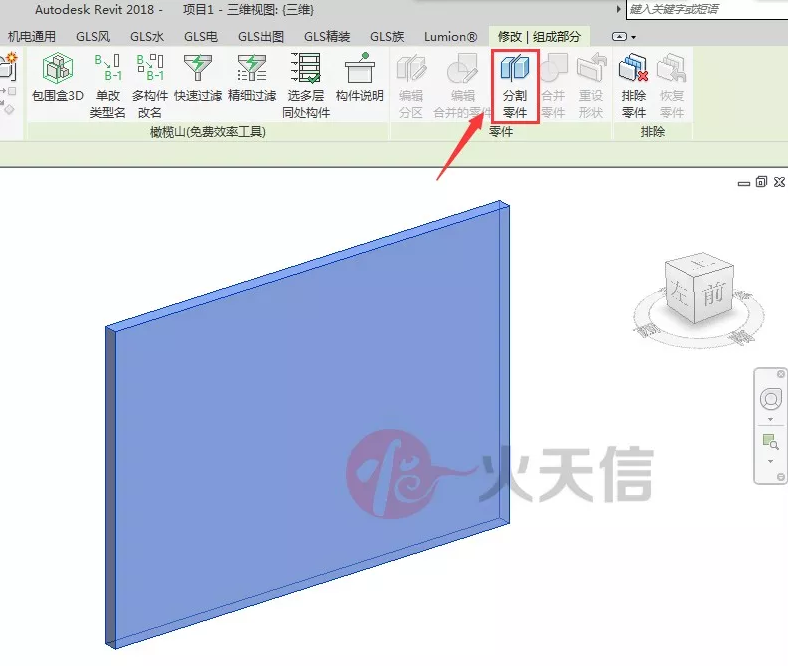

    2、选中已创建的零件,选择分割零件工具;

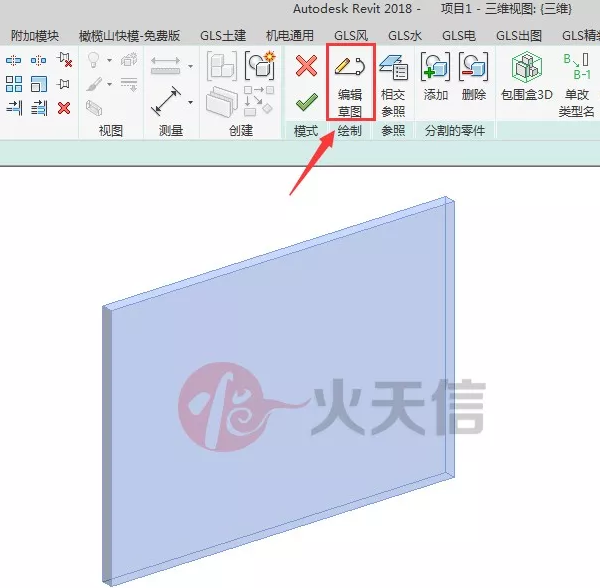

    3、单机编辑草图,对零件进行分割;

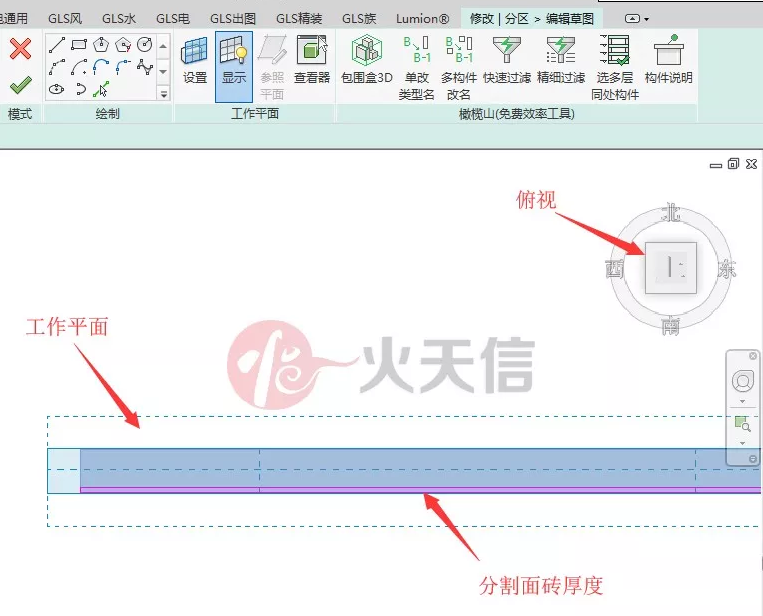

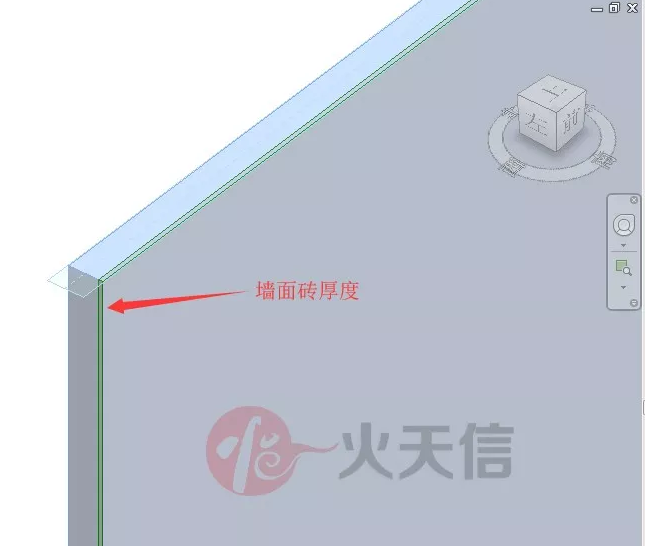

    4、将操作工作平面设置于墙体的横截面上,先对墙面砖的厚度进行分割,分割完成后打钩完成编辑模式;

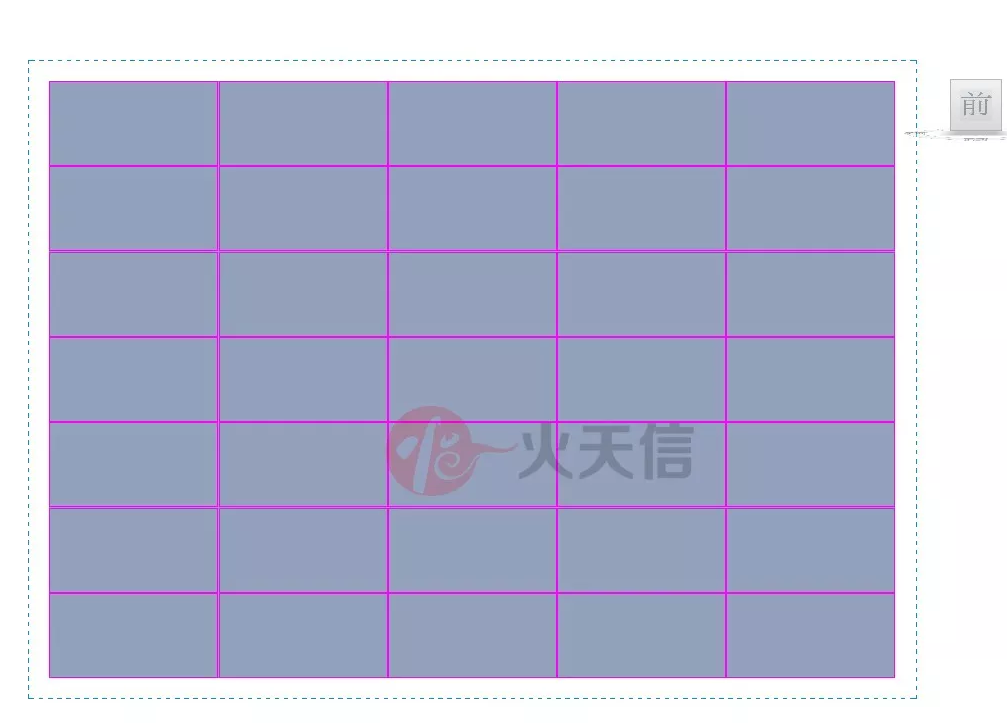

    5、选中分割好的面砖厚度零件再进行零件分割,将操作工作平面设置于墙体面砖一侧的立面上,对墙面砖进行分格(注意预留砖缝厚度),然后打钩完成编辑模式;


    6、面砖材质设置:

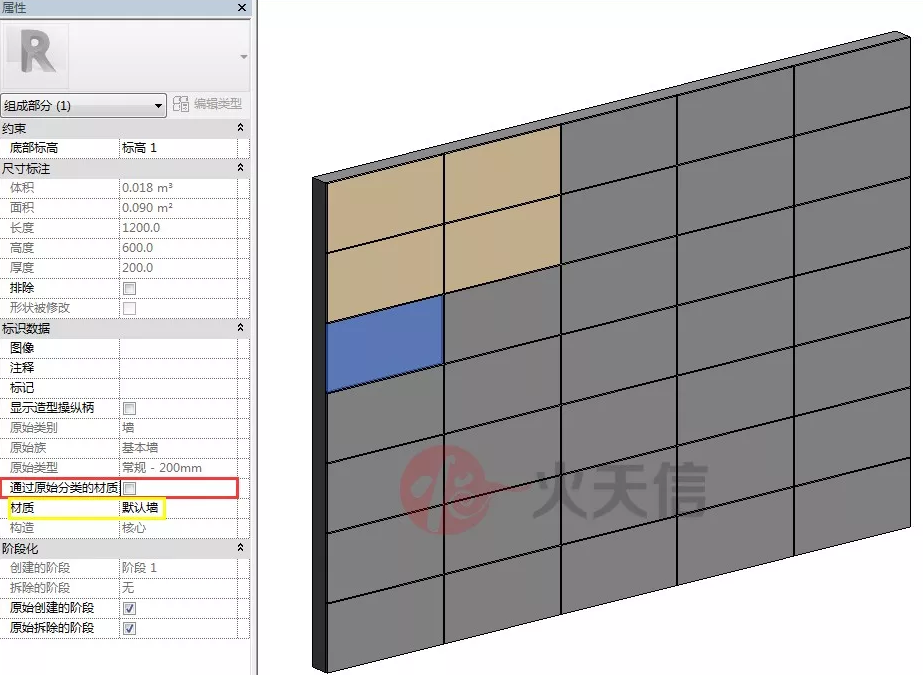

    (1)选中墙面砖,将属性栏中“通过原始分类的材质”后的“√”去掉;

    (2)对面砖赋予材质。
