近年来，铁路混凝土连续梁施工过程中，出现部分质量问题，尤其是预应力混凝土连续梁支座附近出现的混凝土不密实、蜂窝麻面等问题，一定程度上影响了连续梁的质量，主要表现在以下三方面：

        支座钢板上方及周边存在空洞或较大范围的混凝土松散体

        支座周边存在局部蜂窝体

        两侧缺陷，零号块或边支段腹板侧面出现明显的空洞或蜂窝体

    原中国铁路总公司工程管理中心下发了《关于推广应用悬臂浇筑连续梁相关施工工艺的指导意见》，明确提出利用BIM技术，优化钢筋及预应力管道间距，形成由梁面直达底板的竖向振捣通道，必要时辅以侧模开孔振捣、中隔板过人孔天窗振捣等多孔振捣工艺，保证混凝土振捣密实。

    结合文件要求，以BIM技术为依托，研究了如何快速建立预应力混凝土连续梁零号节段数据模型，并在该模型的基础上，添加预应力、普通钢筋以及支座预埋件数据，满足开展深化设计工作精度要求。深化设计完成后，直接生成与BIM模型匹配的2D图纸，满足施工要求。

    研究结果表明，基于BIM技术开展连续梁零号节段深化设计工作，能够更加清晰、便捷的发现设计中存在的不足，提升设计质量；同时，基于深化完成的BIM模型直接生成2D施工图、统计工程数量，实现BIM正向设计，提升了设计效率。研究成果对BIM技术在同类型桥梁深化设计中的应用起到一定借鉴作用。

    深化设计平台选择

    综合考虑几款BIM平台的优点及不足，Tekla以其钢筋建模的开放性、便捷性以及结构深化设计上的优势，是目前较为适合开展铁路连续梁零号节段深化设计的BIM平台。

    构建铁路连续梁零号段信息模型

    铁路预应力混凝土连续梁零号节段通过支座直接与桥墩相连，受力复杂。为了增加截面的横向刚度和整体刚度，限制畸变变形并承受部分支撑反力，通常在零号节段腔室内设置一定厚度的横隔板。另外，由于中支点位置大吨位支座及支座垫板尺寸要求，通常在零号节段梁体两侧设置混凝土加靴。因此，铁路连续梁零号节段混凝土信息模型应由梁体、横隔板以及加靴三个部分组成。

    铁路连续梁零号节段混凝土单元组合

    研究结合TeklaAPI接口技术，对上述三个部分进行参数化建模层面的开发。

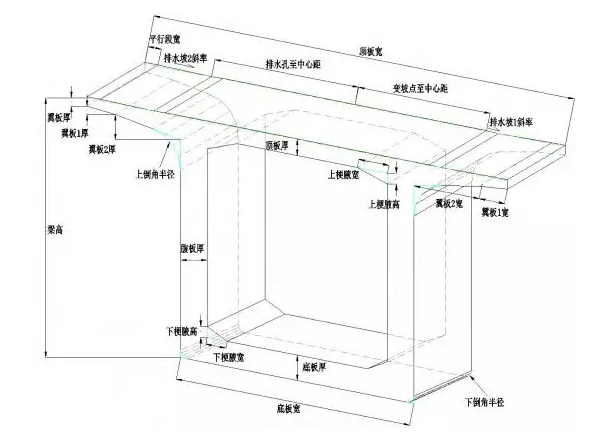

    梁体截面参数示意

    隔板与加靴参数与梁体类似，不再赘述。

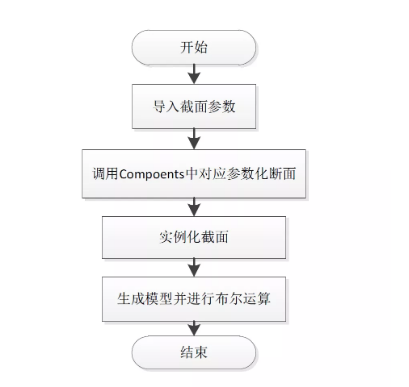

    梁体建模流程

    针对普通钢筋，分别精确计算各单元关键节点空间坐标，以横向坐标节点连线控制钢筋大样，以纵向坐标节点连线控制钢筋分布范围，进而实例化生成普通钢筋BIM模型。

    预应力钢束在BIM环境中为空间曲线，较平面曲线描述难度程度大为增加，由于目前缺乏成熟的空间曲线插值算法。文章采用分别在两个垂直断面内的描述平面曲线的方法，以插值算法拟合出空间曲线导线节点坐标，从而在BIM平台下建立预应力束空间曲线模型。

    最后，研究采用C#语言为开发工具，对铁路预应力混凝土连续梁零号节段分模块建模。

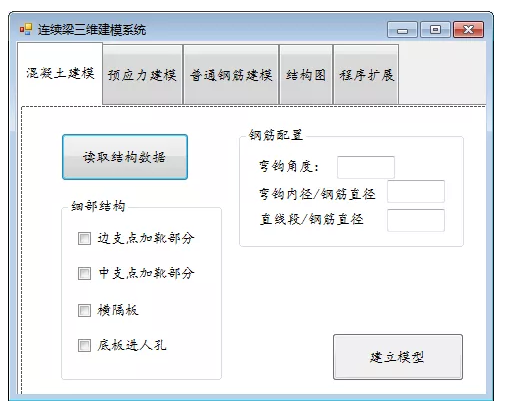

    连续梁零号节段建模程序界面

    模型包含信息齐全，具备深化设计条件。可见，通过合理拆解铁路连续梁零号节段混凝土单元，并借助程序语言分别建立拆解单元模型，能够较快较好地完成整体BIM建模工作，满足开展深化设计要求。

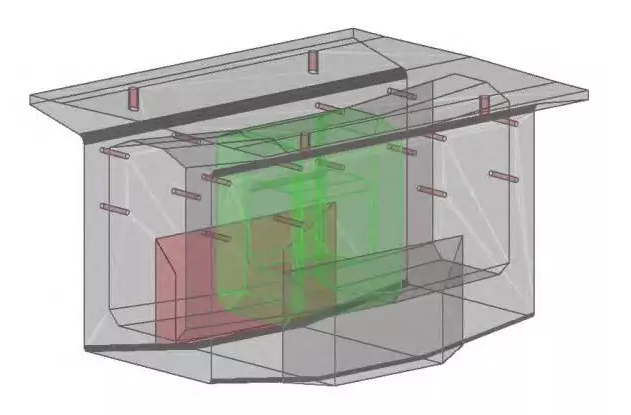

    铁路连续梁零号节段整体BIM模型

    深化设计及应用

    依托BIM技术提供的碰撞校核、可视化、参数化等功能，对铁路预应力混凝土连续梁零号节段开展深化设计及应用。

    预应力束深化设计

    借助BIM技术的碰撞检查功能，对全模型进行碰撞校核检查，重点查找预应力束之间、预应力束与腹板箍筋之间的碰撞问题，并调整设计。

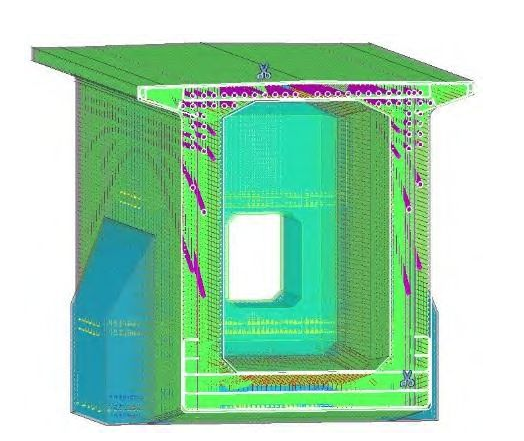

    预应力束与腹板箍筋干扰

    梁体普通钢筋深化设计

    与二维施工图不同，在BIM环境下，普通钢筋体现带有真实弯钩、直径的对象，因此，二维图纸中往往发现不了的问题在BIM环境下就突显出来。其中一个是弯钩超出保护层的问题，按照规范要求设计标准直角弯钩，弯钩末端超出保护层。深化设计调整其弯钩角度，满足弯钩大小及保护层要求。

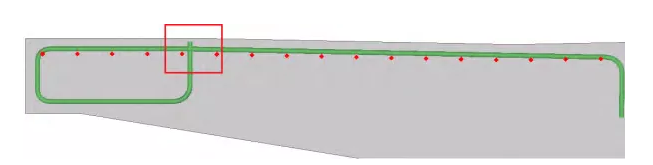

    弯钩末端超出保护层厚度

    另一个问题是普通钢筋与预埋件干扰，由于支座预埋螺栓、套筒与支座加强钢筋网集中在一个BIM模型中，设计者可以清晰地查看各子部件间的空间关系，进而开展深化设计，在满足预埋件精确定位的前提下调整普通钢筋位置。

    深化应用

    通过与施工单位沟通，借助BIM模型的可视化功能，在模型中精确模拟混凝土下料孔、振捣孔分布，进而指导现场施工。

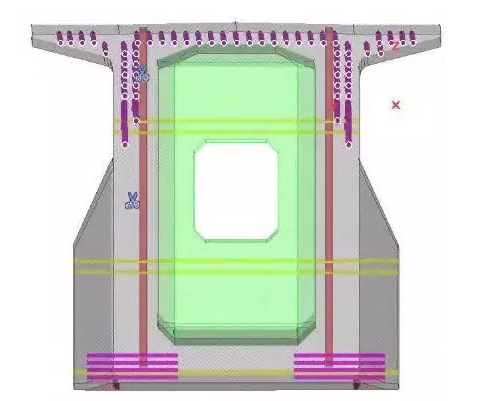

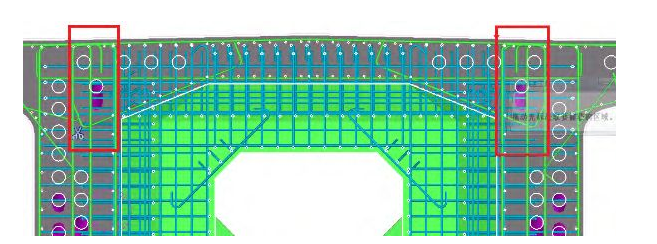

    混凝土下料孔空间示意

    另外，通过获取不同横断面位置预应力束数据，可进一步完成基于BIM模型的预应力孔道空间定位数据，为预应力孔道精确定位提供指导。

    成果输出

    BIM技术的一项优势就是能够实现三维模型和二维图纸的关联，但是在实践过程中，发现两者之间关联存在较多的问题，主要集中在图形表达及数量统计均难以满足现铁路桥梁施工图要求。为此，开展以下两个方面内容的研究。

    一是按照下图所示流程，创建铁路连续梁零号段各剖视图。

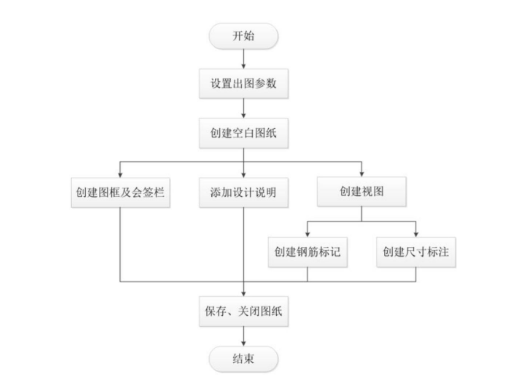

    创建各剖视图流程

    其中，“创建视图”是指根据图纸中的某一剖视图，在BIM模型中定位剖视位置，并

    根据视图内需要显示的钢筋组，定义剖视深度。主要问题是对BIM模型中钢筋数据的

    解析。BIM数据库按组存储钢筋，每个钢筋组能够解析出其包含的根数及每根钢筋的空间坐标，在此基础上利用空间向量计算，创建二维图纸。

    二是按照流程图统计铁路连续梁零号节段钢筋数量。

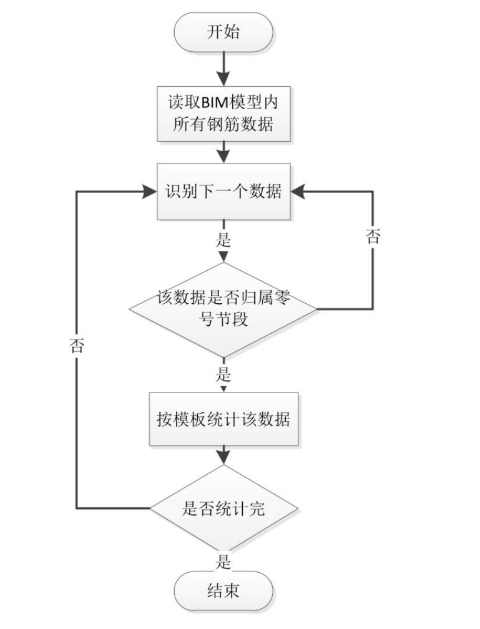

    钢筋数量统计流程

    其中，“按模板统计数量”是指统计运行前在软件平台中定义模板。该模板主要由“行”来组成，每“行”内由特定的几组数据组成，分别代表统计内容。同时“行”内绘制有钢筋大样。当识别到某一编号的钢筋组时，程序自动匹配该钢筋组的形状编号，调用对应的行来统计数据。

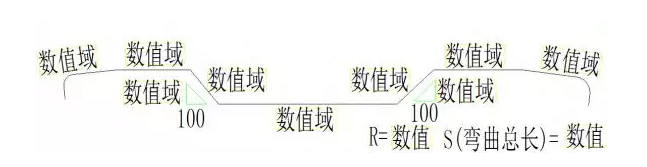

    某大样统计模板示意

    基于BIM开展连续梁零号节段深化设计工作，能够更加清晰、便捷地发现设计中存在的不足。基于深化完成的BIM模型直接生成2D施工图、统计工程数量，实现BIM正向设计，能够提高设计效率。研究成果已在京雄城际、浦梅铁路等铁路项目中得到实践应用。
