    第十六期“全国BIM等级考试”马上就要开考了，通过分析最近几年来的二级设备真题，我们可以发现，卫生间设计是近几年必不可少的一题，而且分值所占比例较大，也比较容易得分。

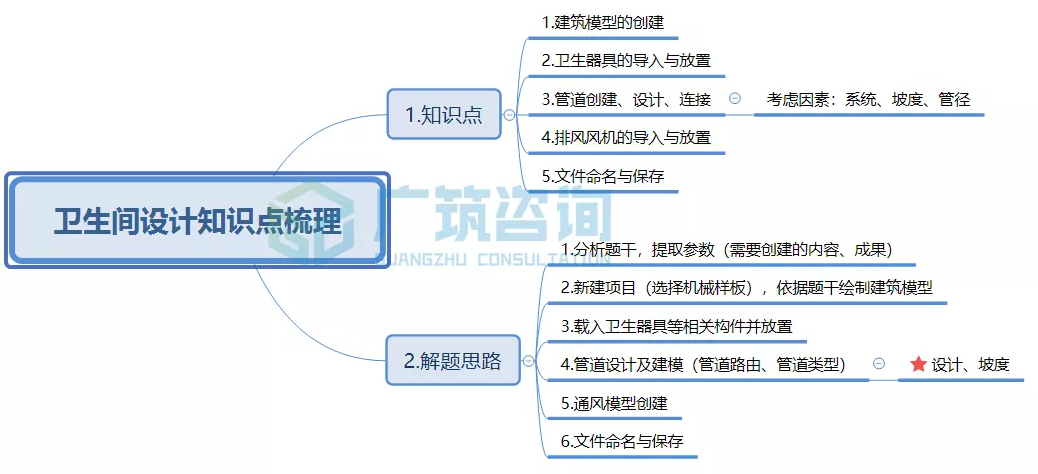

    为了让大家能够快速拿到这一题的分，我们总结了卫生间设计考试的一般套路与解题方法，如下：

    知道了一般要求和解题思路以后，今天我们就以第十四期第二题考题来教大家如何高效快速把这一题的分拿到手。

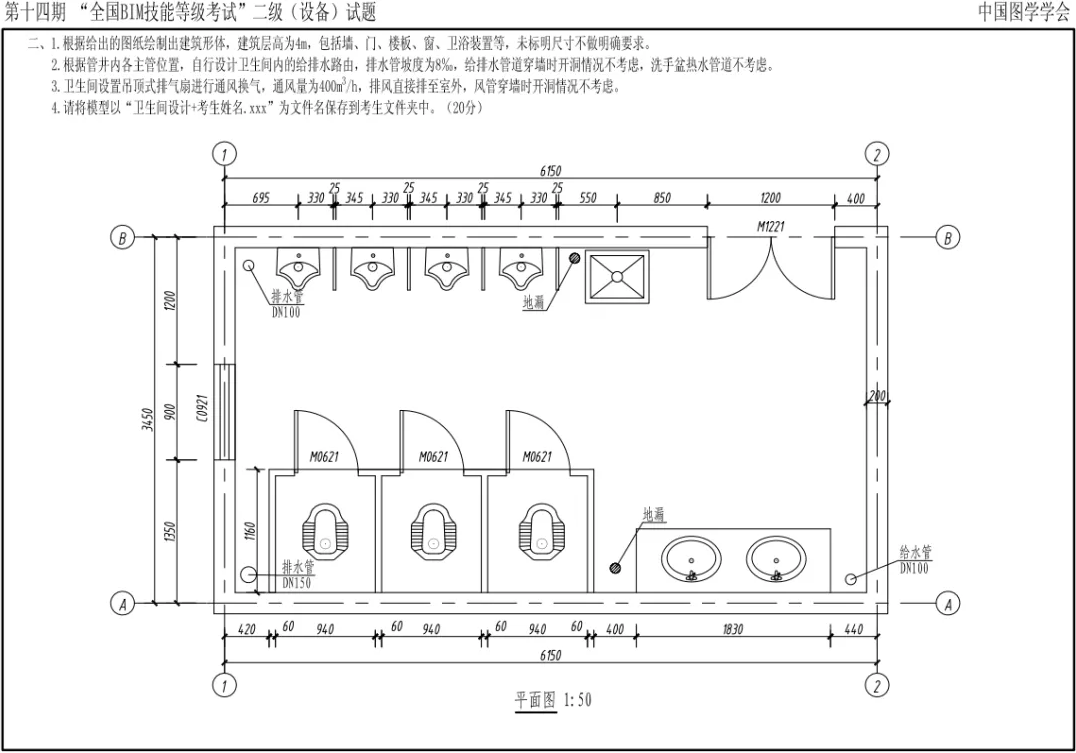

    首先我们先来分析题目：

    01、题目要求

    1、根据图纸创建建筑模型；

    2、建立卫生器具模型；

    3、设计给排水路由并连接；

    4、创建排风模型；

    02、考试重点

    本题的重点是卫生器具、给排水路由设计及管道坡度。

    03、绘制方法

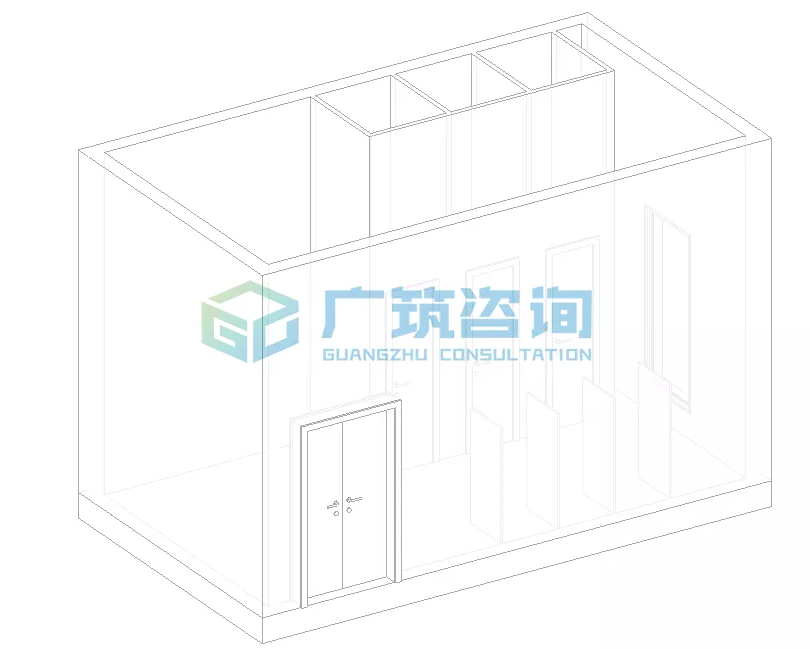

    1、新建项目（机械样板），绘制建筑模型（注意题干视图比例为1：50）；

    2、放置各卫生器具；

    3、创建管道系统，设计给排水路由，并连接卫生器具，注意排水管坡度；

    4、创建排风管道；

    5、文件保存与命名；

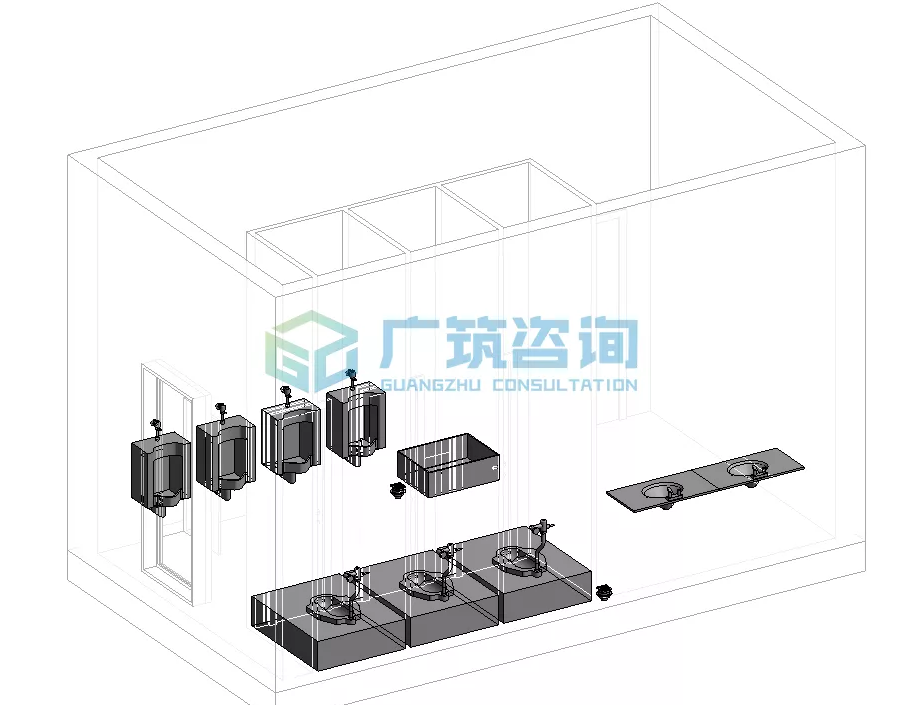

    根据题目要求，我们首先载入各相关的卫生器具族进行放置，需要注意的是，放置地漏时需要设置放置在工作平面上，才可以将地漏准确的放置在楼板上。

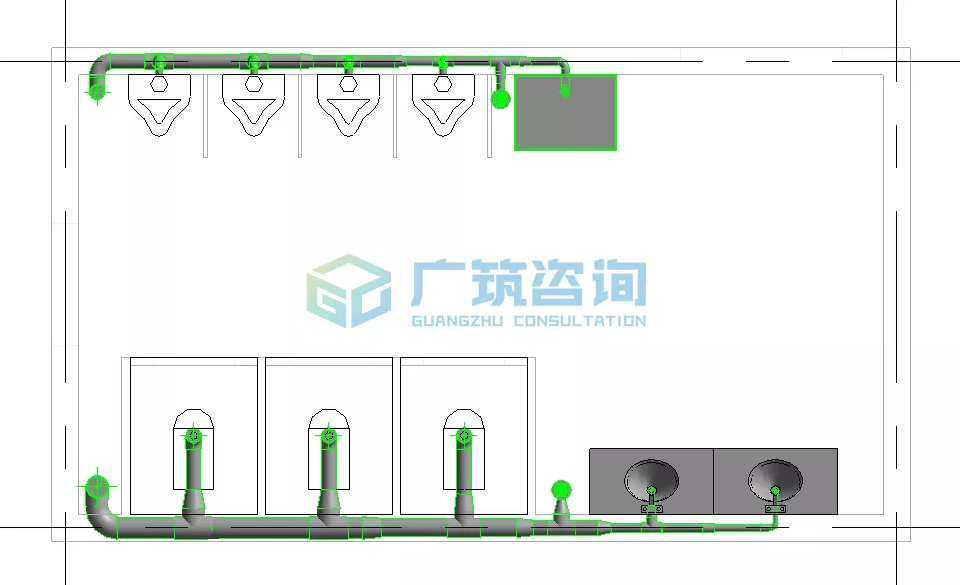

    接下来我们进行排水路由的设计，由题干可以得到，本题中有两个排水立管，所以两侧的卫生器具排水可以分别排放到最近的排水立管中，在进行排水管绘制时要注意坡度及适当的变径；从立管向卫生器具绘制管道时，管道坡度设置为0.8%的向上坡度。

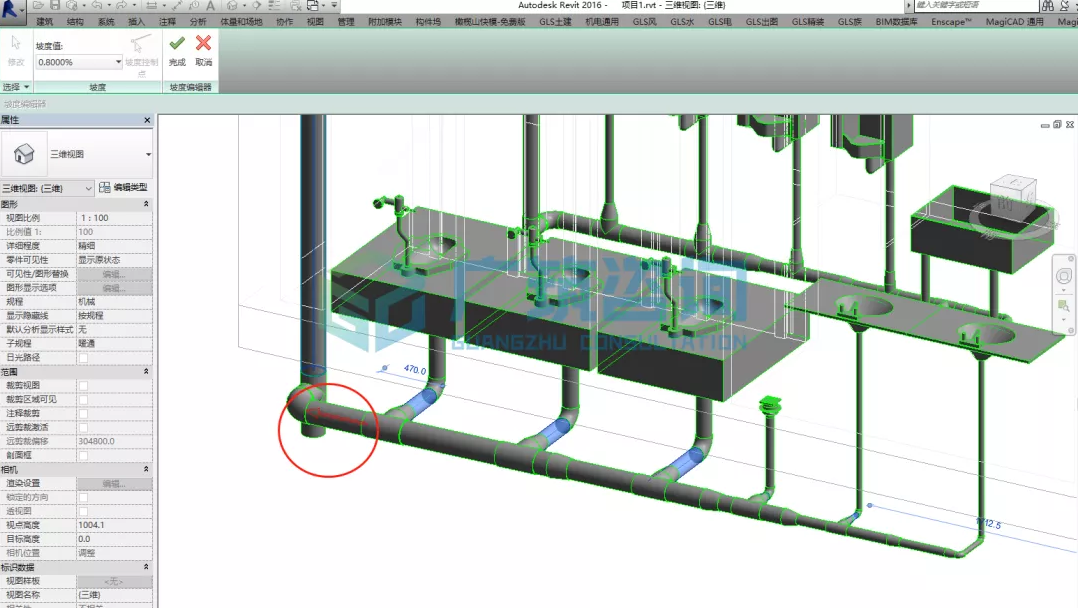

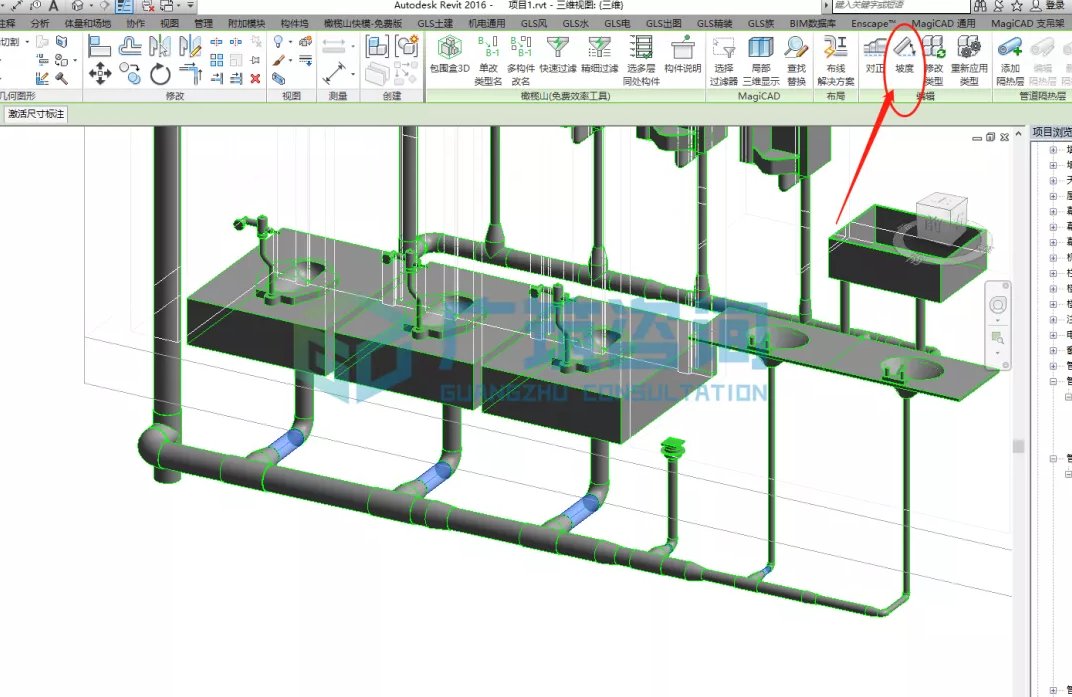

    应当注意的是，当点选卫生器具执行“连接到”命令时，系统所生成的管道是没有坡度的，我们可以在卫生器具全部连接完成后，选择“连接到”命令生成的所有的水平排水管为其添加坡度，操作如下，其中系统的红色箭头方向即为坡向方向。

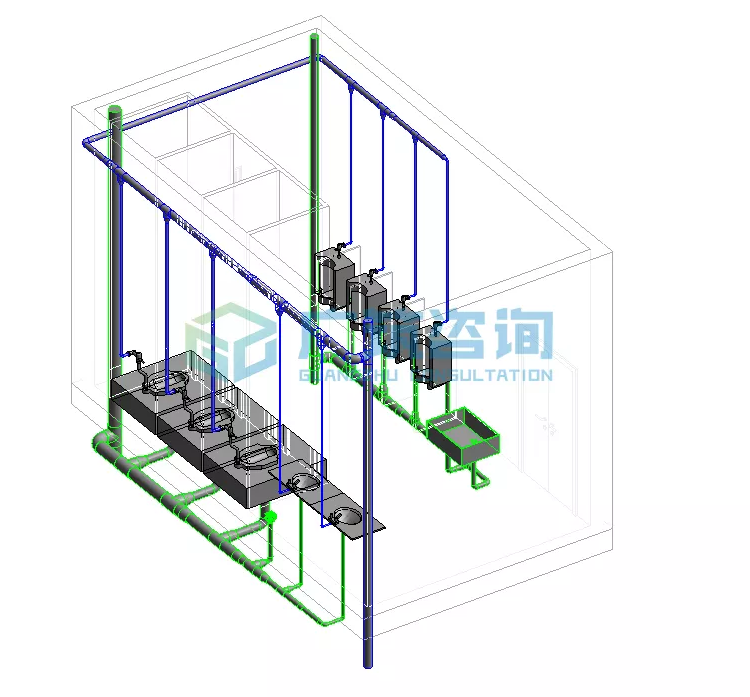

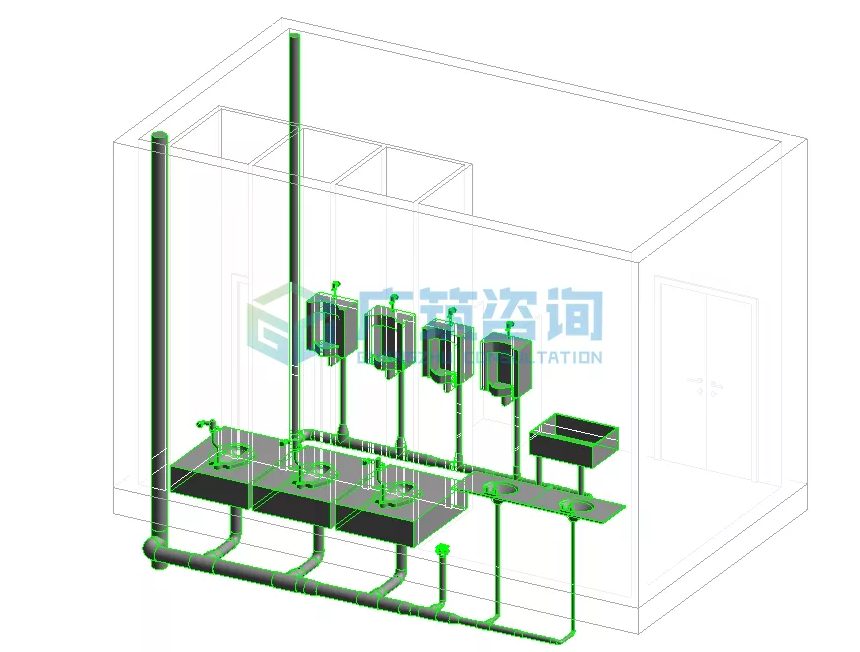

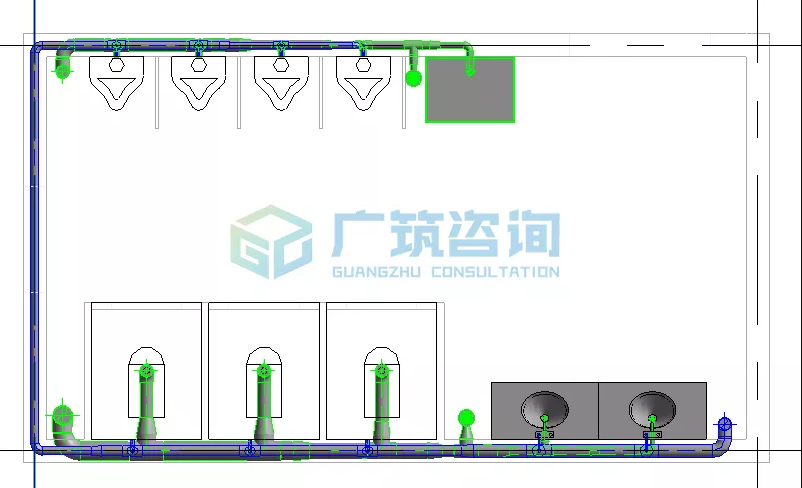

    接着进行给水管道路由设计，题干中只有一根给水立管，所以我们就设计一根给水管道为所有卫生器具供水。需要注意的是，给水管道没有坡度，我们需要选择“禁用坡度”命令，另外，在绘制给水管道时要进行适当的变径。路由设计如下：

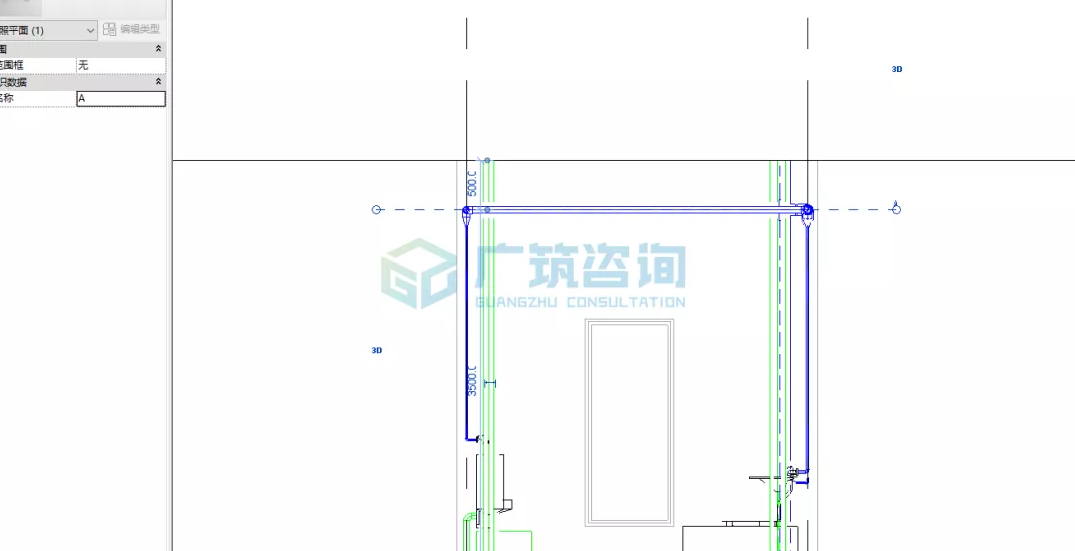

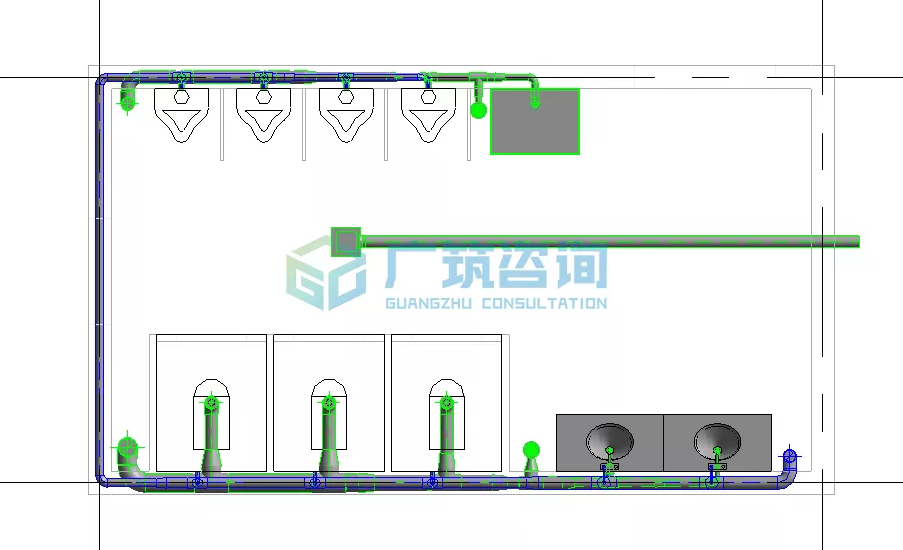

    最后，我们进行排风机的放置，首先载入排风机的族，然后选择通风量为400m?/h的风机。放置风机时，我们需要先在立面的适当高度绘制一条参照平面并对其进行命名，以便后续放置风机，如图，我们在3500mm的高度上绘制了一条命名为A的参照平面。

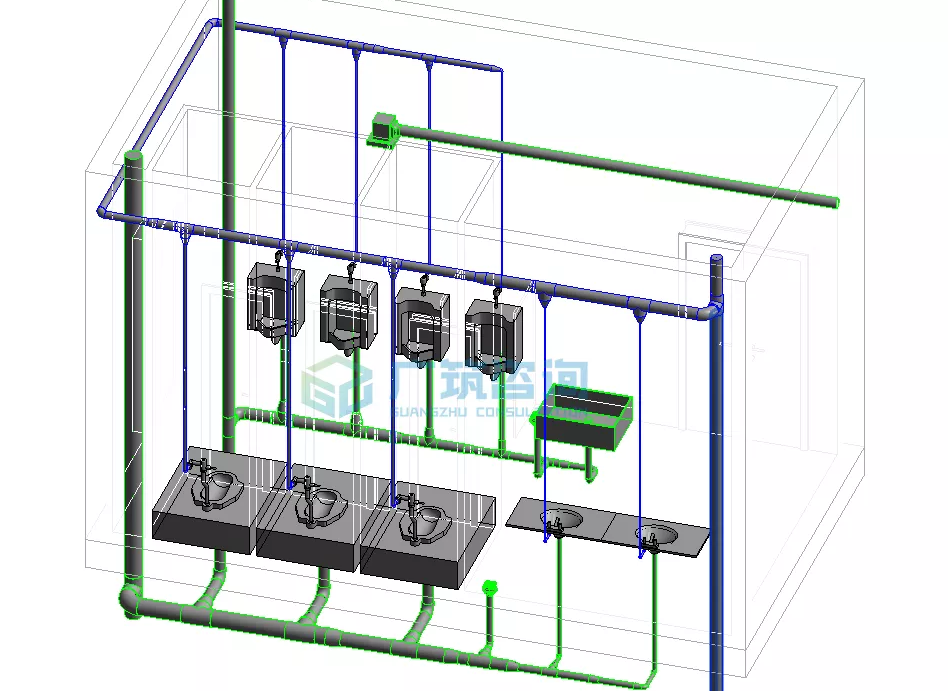

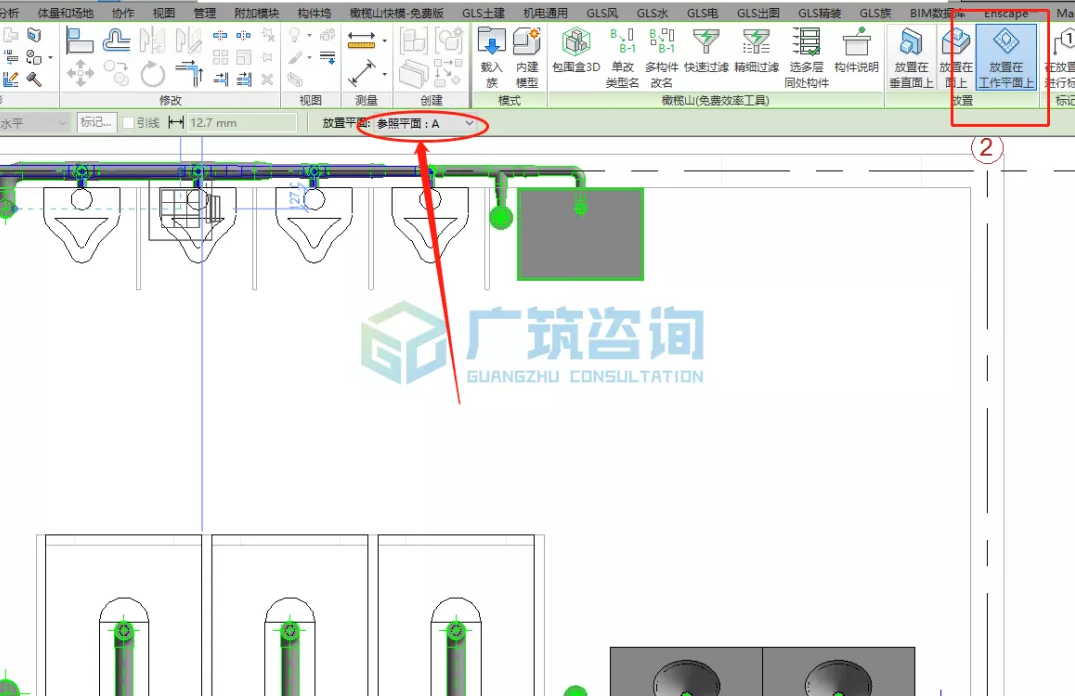

    在放置风机时，先选择右上角的放置在工作平面上，然后再选择我们绘制的参照平面放置风机并绘制风管。

    至此，我们就完成了本道题的绘制，接着按照题目要求命名并保存项目即可。
