    第三题“隧道”

    题目要求：

    1.根据给定尺寸，用体量创建；

    2.轴向长度30m；

    3.材质为混凝土；

    4.文件名要求。

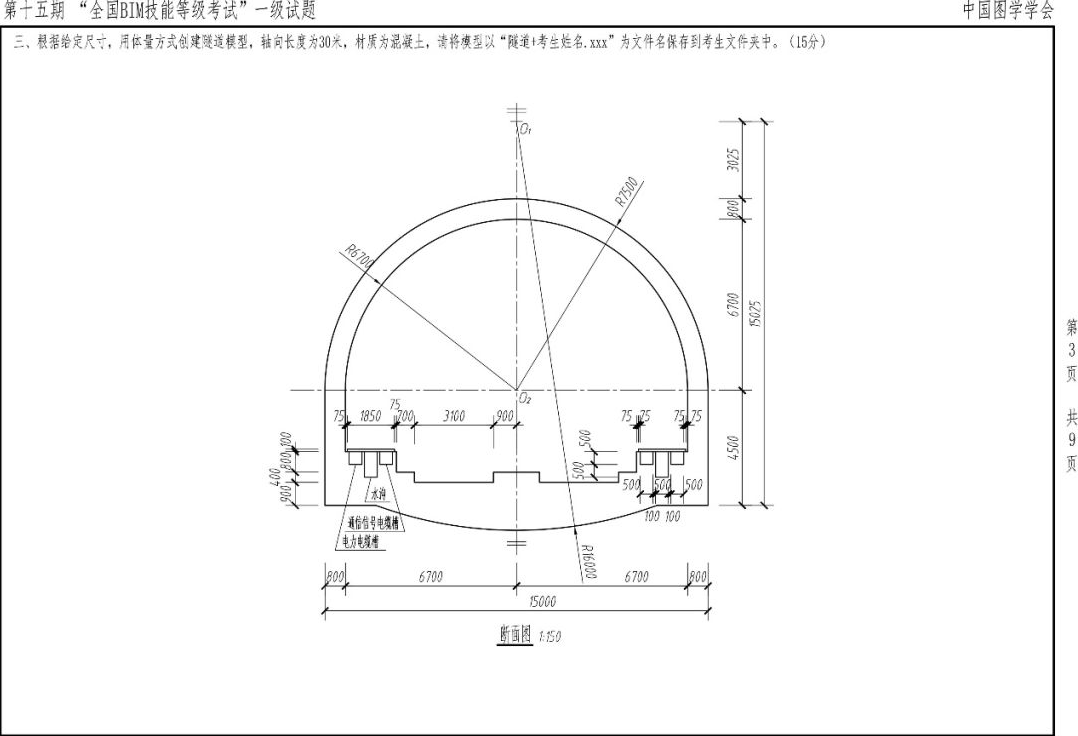

    分析图纸：

    隧道断面大概可以分成四个部分：

    第一部分是上边的拱部；

    第二部分是直墙；

    第三部分是底部仰拱；

    第四部分是水沟及电缆槽。

    绘制方法：

    1、新建一个概念体量。

    拱部相对较为简单，我们先创建拱部：

    由于隧道的各个部位都可以由一个断面拉伸来创建，我们直接进入南立面来操作。

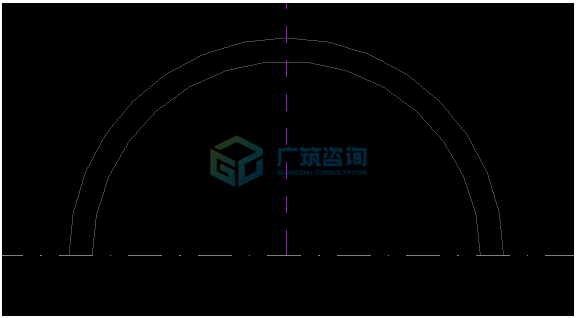

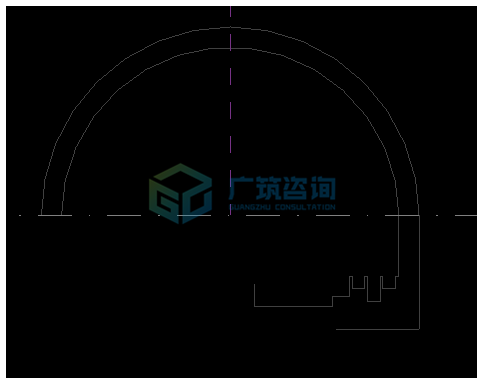

    先以圆心端点弧的方式，以6700为半径画出顶拱的内轮廓，然后再以拾取线的方式，偏移800来画出外轮廓。

    拱脚先不进行封闭，我们画完直墙和仰拱部分轮廓后，直接一次生成。

    2、直墙及沟槽部分用直线工具进行创建。

    这里尺寸比较零碎，要谨慎一点。

    直墙底部水平段的长度未标注，可大概先画出，后边再处理。

    水沟及电缆槽直接根据给定尺寸，画出轮廓，无需再用空心进行剪切。

    可先画出半边，然后镜像复制出另一边。

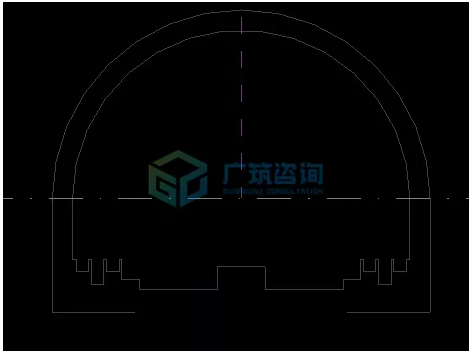

    镜像复制出另一边，然后将中间部分用直线连起来。

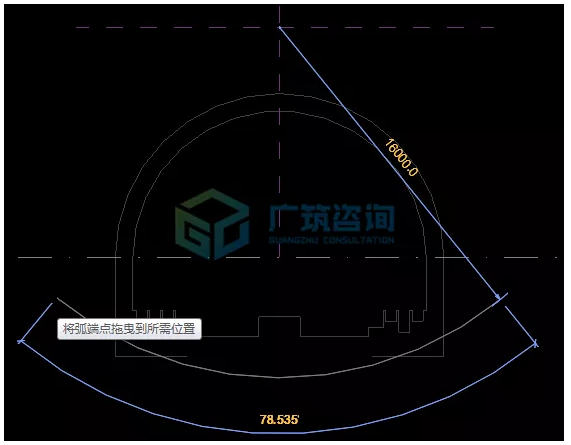

    3、仰拱部分圆心位于顶拱以上，我们可以创建一个参照平面作为参考。

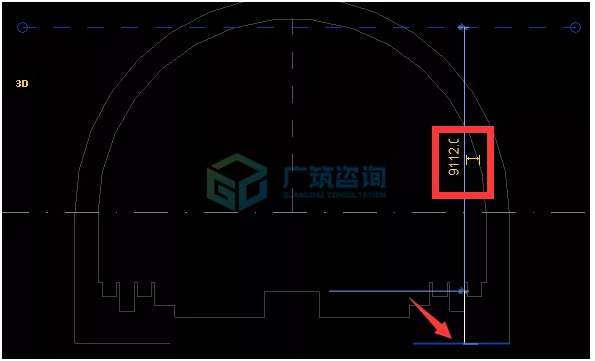

    先在大概位置创建参照平面，将临时尺寸界线移动至隧道底部，将临时尺寸数值修改为15025，圆心即可定位。

    然后用圆心端点弧的方式，以16000为半径创建圆弧。

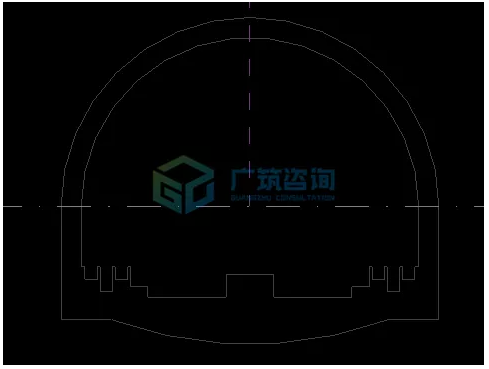

    以修剪延伸为角的方式修改底部轮廓。

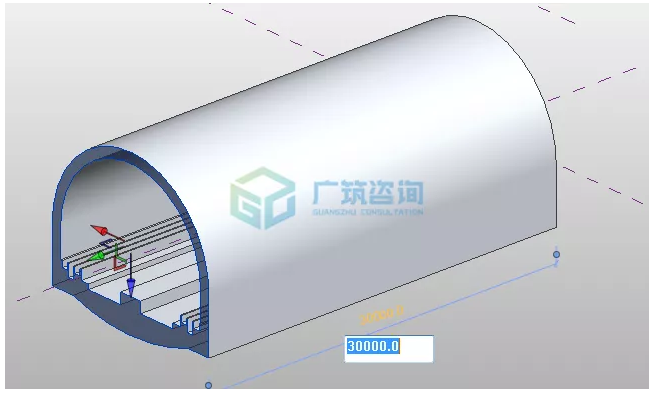

    选中轮廓，创建实心形状，并在三维视图将拉伸长度改为30m。

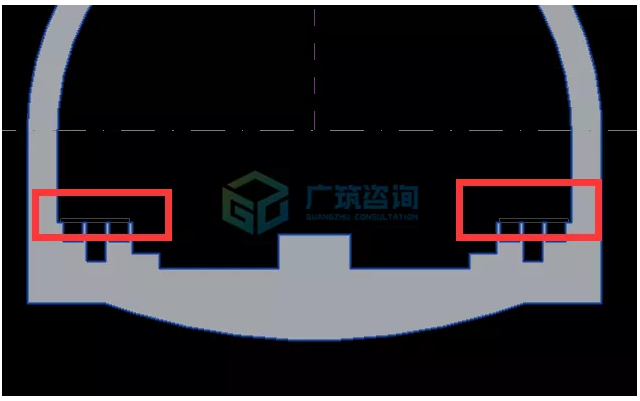

    再次切换到南立面，创建沟槽盖板，拉伸长度同样是30m。

    最后不要忘记材质为混凝土。

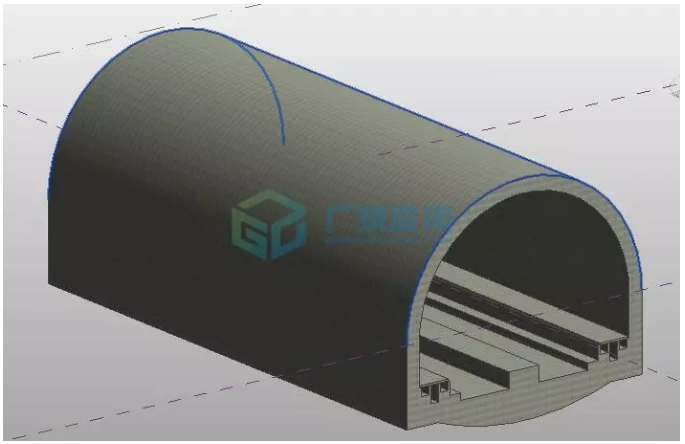

    4、至此，完成了隧道模型的创建。再回过头来检查一遍我们梳理的题目要求，看有没有遗漏。最后按要求保存文件就完成了整道题的解答。
