revit共享坐标怎么理解？Revit使用共享坐标的优势
文章来源：Revit自行车

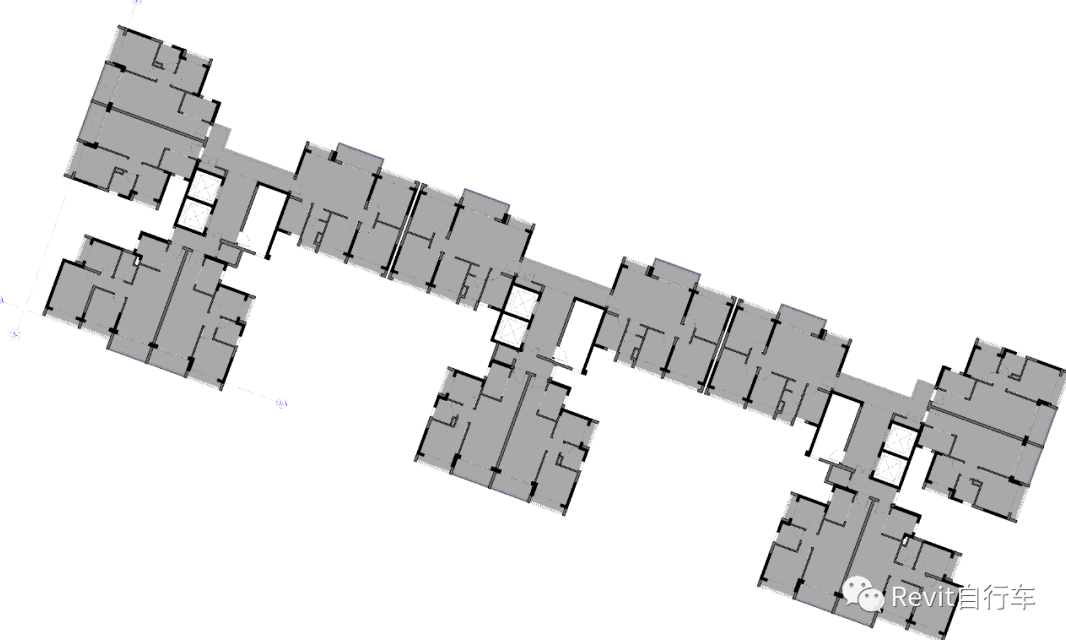

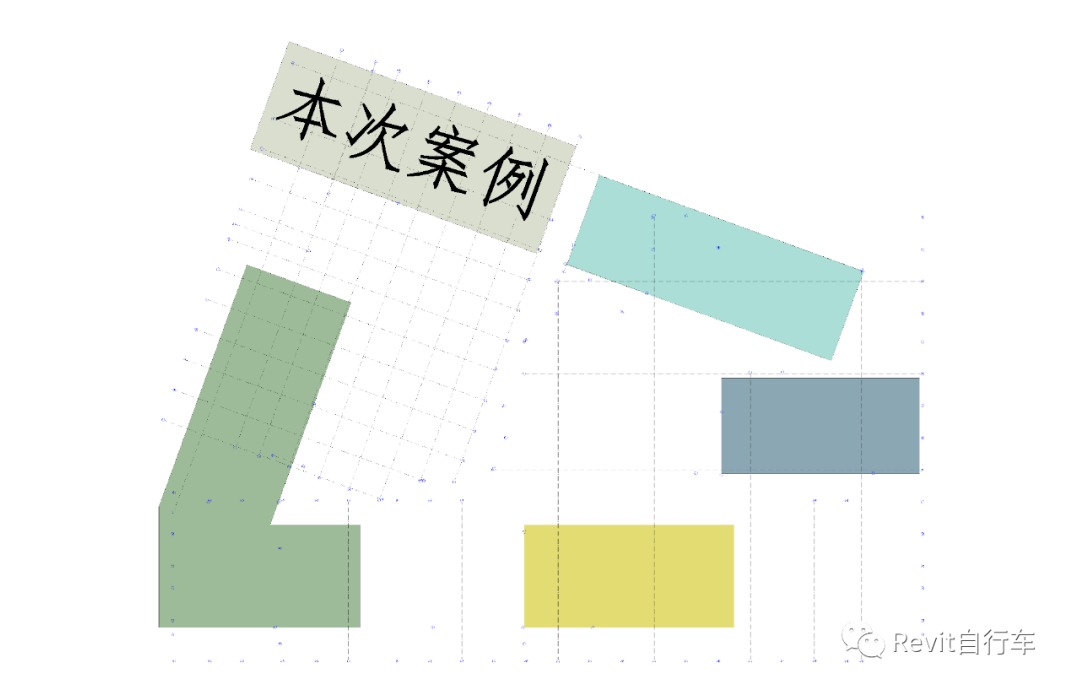

如果说项目使用原点对齐的方式链接模型。你将会遇到模型与水平方向斜交的情况，按如下案例举例。
（图一）
从始至终，模型都将会与X轴有一个“不离不弃”的斜交夹角（本案例∠20°），这对于建模体验而言是比较不舒服的，而每个视图去旋转也是不方便的。
（图二）

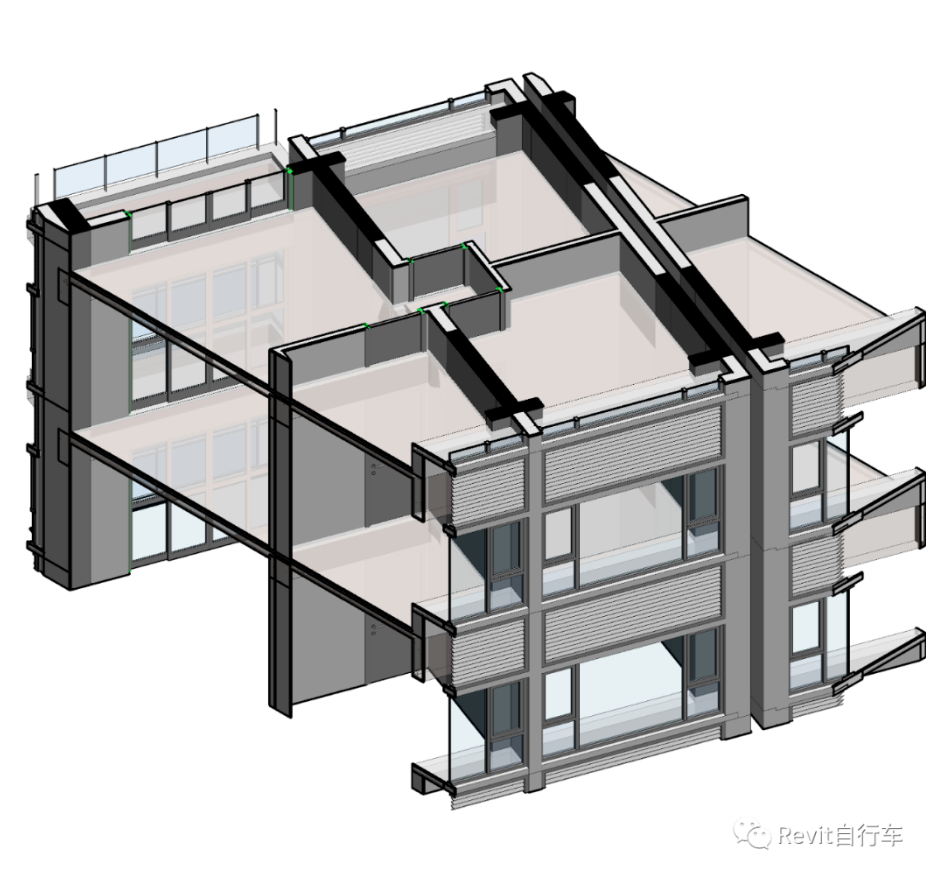

甚至，局部三维模型还不好剖切，主要是切面与构件截面不平行。
（图三）

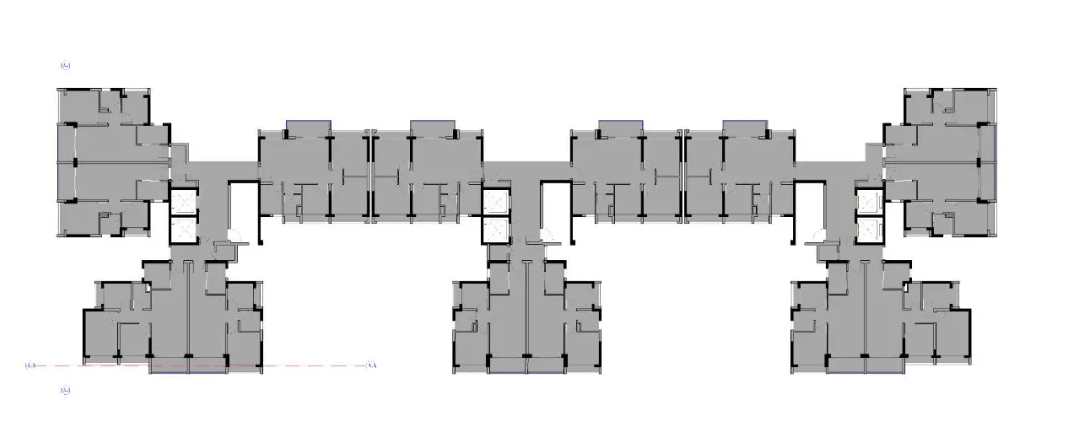

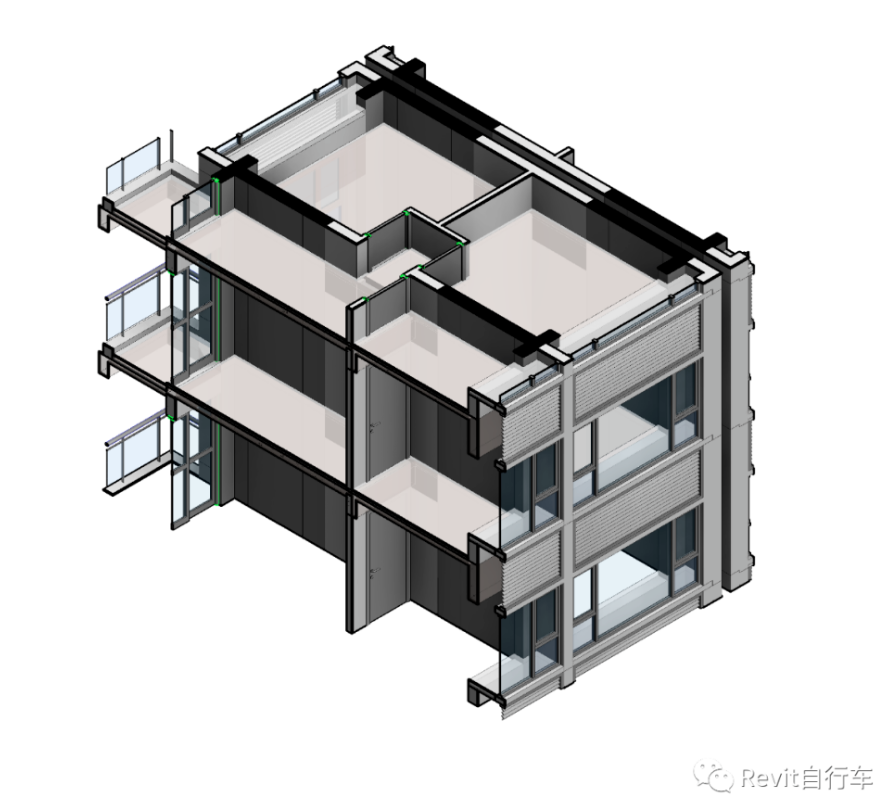

但是，如果我们使用“共享坐标”的方式，则可以将单栋的轴网“摆正”。水平轴和竖向轴分别于x、y方向平行，那以上斜交的问题就避开了。
（图四）

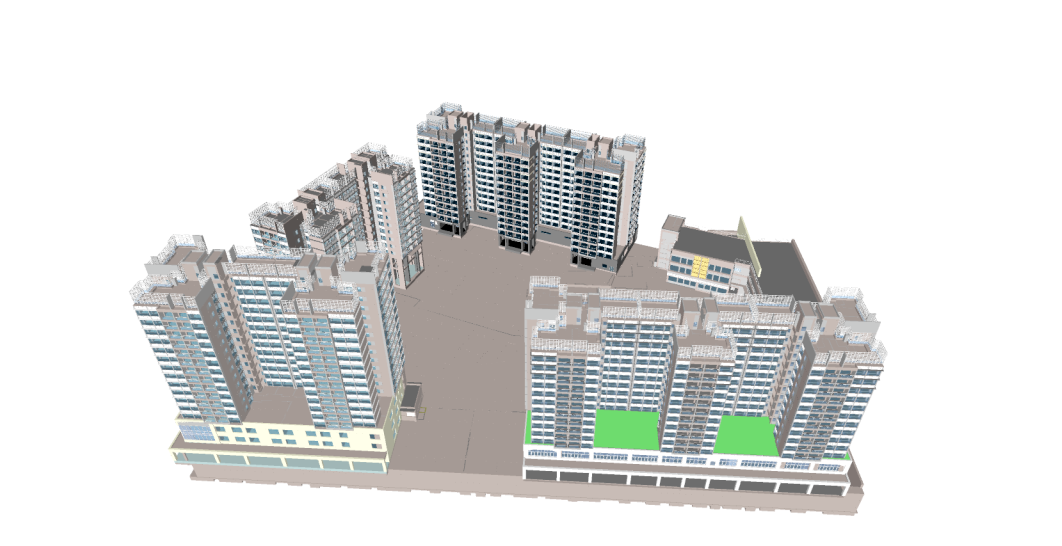

而在最后链接模型时候，可按照基准协调每个链接模型，依旧是一个萝卜一个坑，定位没有任何问题。更重要的是，住宅项目往往每栋楼的±0.000所对应的绝对高程并不一样，这时候共享坐标的优势就更能体现出来。
（图五）
END
