revit卫生间的画法：关于revit中如何连接卫生间蹲便器与给水、排水横管的方法
来源丨益埃毕教育
在卫生间的蹲便器绘制过程中，蹲便器与给水、排水横管的连接是不可少的，所以在连接蹲便器时需要注意。

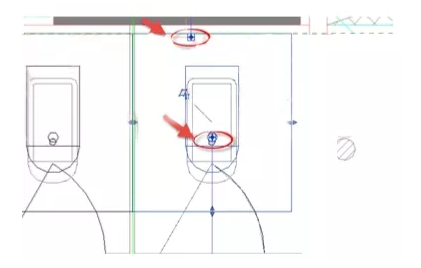

1.首先放置好蹲便器后确定蹲便器的给水口、排水口位置，如图1
图1

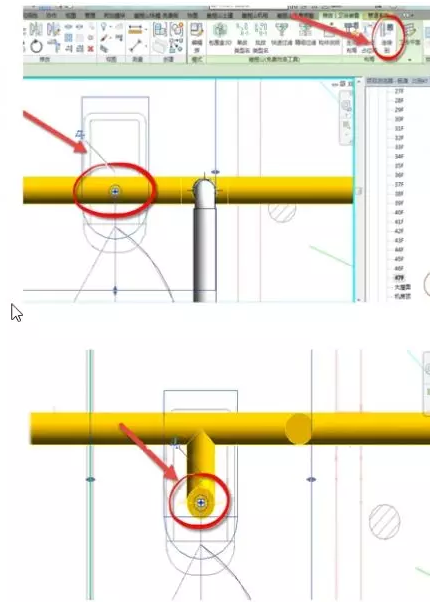

2.然后连接蹲便器的排水横管，有两种连接方式，一种是横管对齐蹲便器的排水口，直接点连接到；另一种是从横管直接画出一根横管让其对齐蹲便器排水口，点连接到，如图2
图2

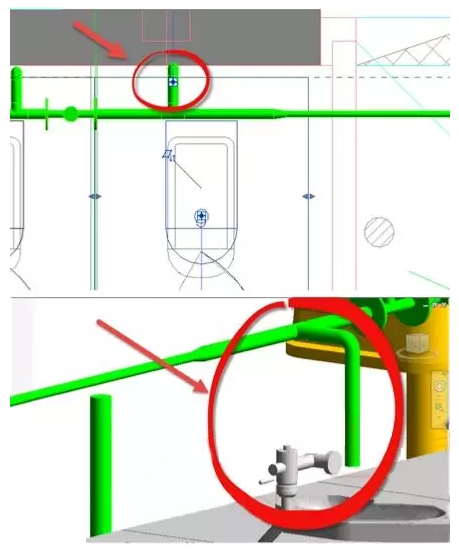

3.蹲便器与给水横管的连接，同样需要把横管与给水口对齐，这里哦需要注意给水管需要从蹲便器的上面往下接，如图3
图3

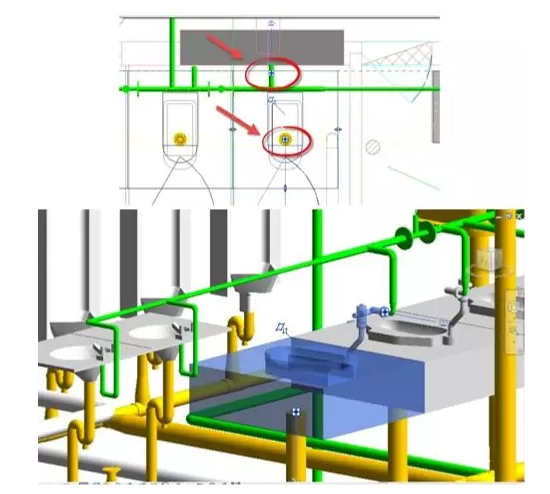

4.完成效果如图4
图4
