项目备标阶段是项目开展的起始点，该阶段的工作准备充分与否直接决定着项目能否中标。基于我国建设行业情况，备标阶段一般时间比较紧张，备标作业涉及内容多，流程复杂繁琐等客观因素均决定着标书质量。如果不能合理规划备标作业，将难以在有限的时间内保质保量地完成备标工作。

    基于BIM技术在工程备标阶段的应用模式，能够降低备标作业过程中遇到的困难，协助备标人员将复杂的备标流程精简化，高效地输出标书相关成果，对备标人员起到极大的减负增效的作用，并能够保证标书的质量。

    2018年12月初卓伯根集团发布施工总承包招标公告，湖南建工集团BIM中心应华西局邀请，组织参与该工程的BIM化标书编制。历时25天，经过严格的开标、评标及定标审核，层层筛选，集团华西局从众多企业中脱颖而出，以综合评标最高分顺利中标该工程。

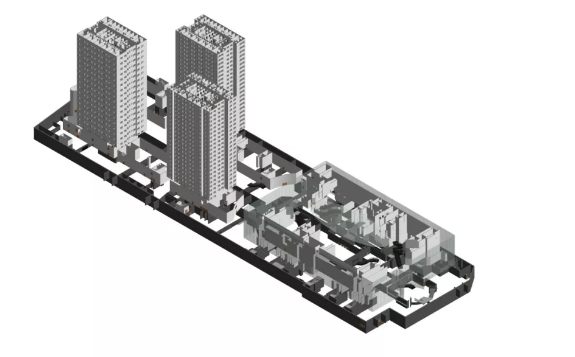

    卓伯根中国区总部项目整体模型

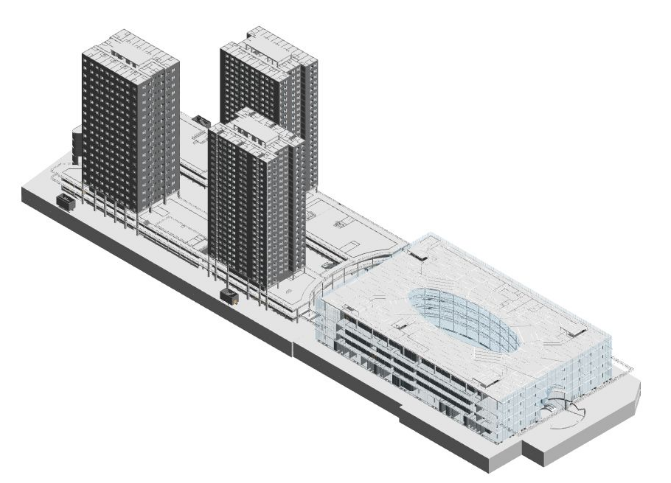

    卓伯根中国区总部项目建筑模型

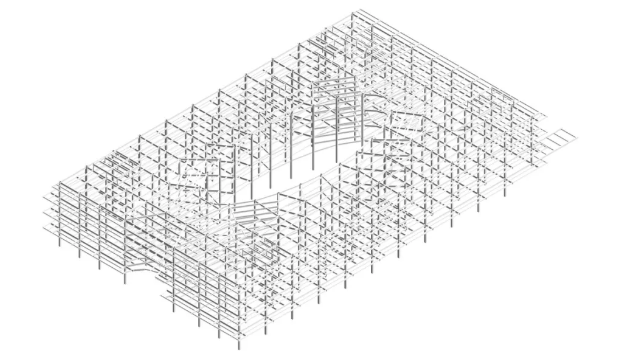

    卓伯根中国区总部项目钢结构模型

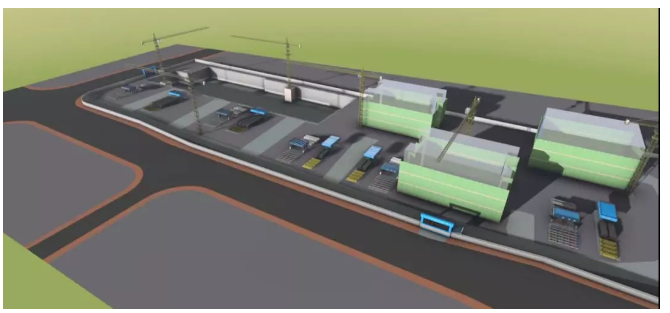

    卓伯根中国区总部项目场布模型

    该项目投标中，湖南建工BIM中心建立了明确的BIM应用管理机构，并进行责任分工，以满足项目实际施工需求。通过各专业BIM模型的建立，保障标书编制各专项方案、进度计划的合理，工程量清单的准确，为项目技术及商务标书的编制提供有力依据。

    可视化方案呈现

    项目投标前期，依据工程量清单计量规范，分别建立土建、钢结构等专业模型。集成各专业模型数据，渲染动画，在与业主贯标中，对设计方案及施工完成的效果进行可视化展现，给业主真实的设计场景体验。

    施工进度模拟

    BIM模型通过匹配进度信息，在Navisworks中进行施工模拟，形象演示施工各阶段流水划分、关键施工节点、施工工艺等，客观展现湖南建工的技术实力及对项目的施工部署。同时对关键节点部位可视化拆分、提前预见问题，确保工程质量，在前期的贯标中，有效展现集团技术实力。

    商务应用

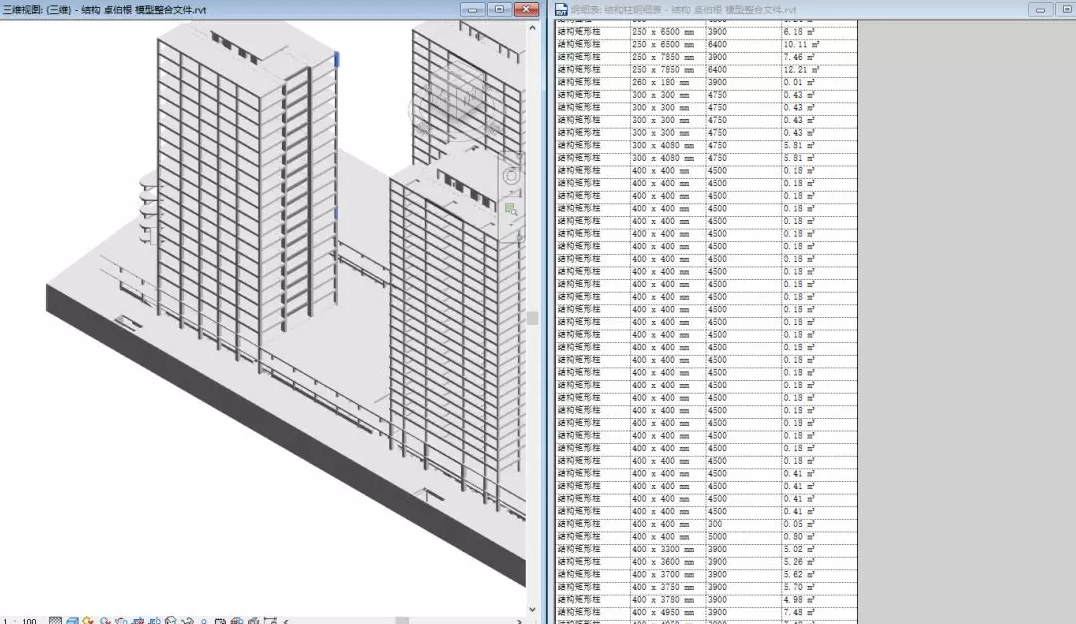

    确定三维模型工程计量的剪切关系及优先等级，同时明确构件单元模型的名称及分类设置，对BIM模型进行拆分，导出准确的工程量清单，为投标报价提供数据基础，有效审查事务所清单的缺漏项，保障报价的合理及准确。

    场地布置

    在投标方案中，以BIM化的形式对施工平面进行合理布置，包括道路、材料堆场、生产、办公、生活等临时设施进行设计，使施工平面布置有条理，减少占用施工用地，同时做到场容整齐清洁，道路畅通，符合防火安全及文明施工的要求，并核算临建清单报价。

    质量管理措施

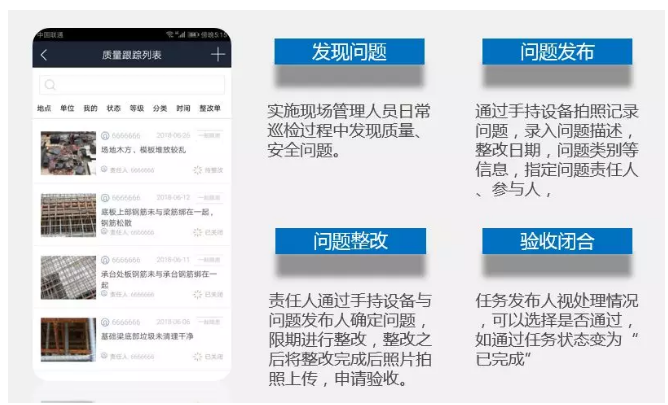

    在技术方案编制过程中，策划通过BIM技术进行现场质安管理，采集现场数据、建立质安数据资料，与模型关联，对质量、安全、文明施工等问题落实整改，形成可追溯的记录，实时统计分析，提前预防，减少问题发生概率，展示湖南建工在质安管理方面的技术实力和管理水平。

    通过建立土建各工序节点质量样板模型，并进行详细注释，导出图集，图集内容包括模板工程、墙梁柱钢筋工程、钢结构工程、砌体工程、构造柱、顶棚、抹灰工程、屋面工程及装饰装修工程BIM施工工艺模拟；高大支模及外脚手架专项施工方案模拟。

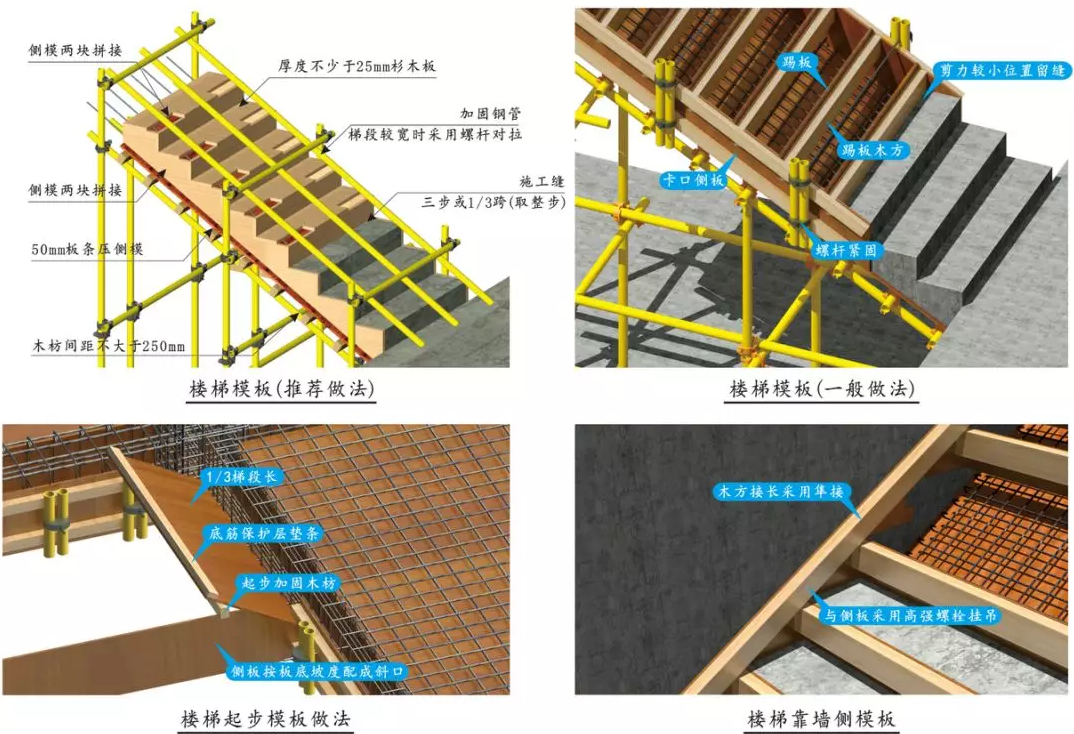

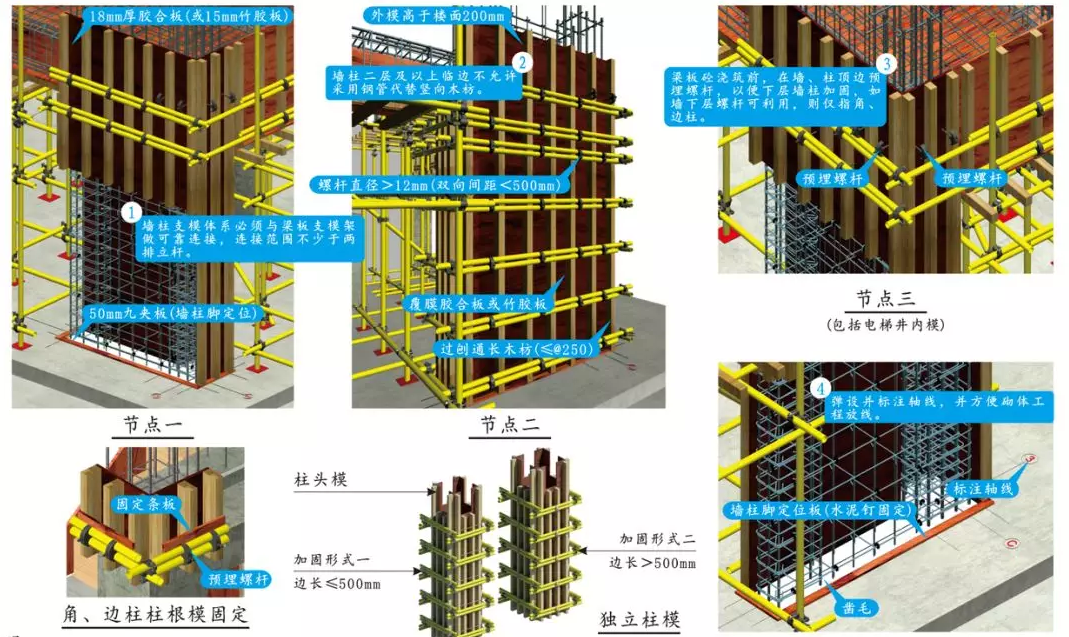

    模板质量样板BIM模型

    模板质量样板BIM模型

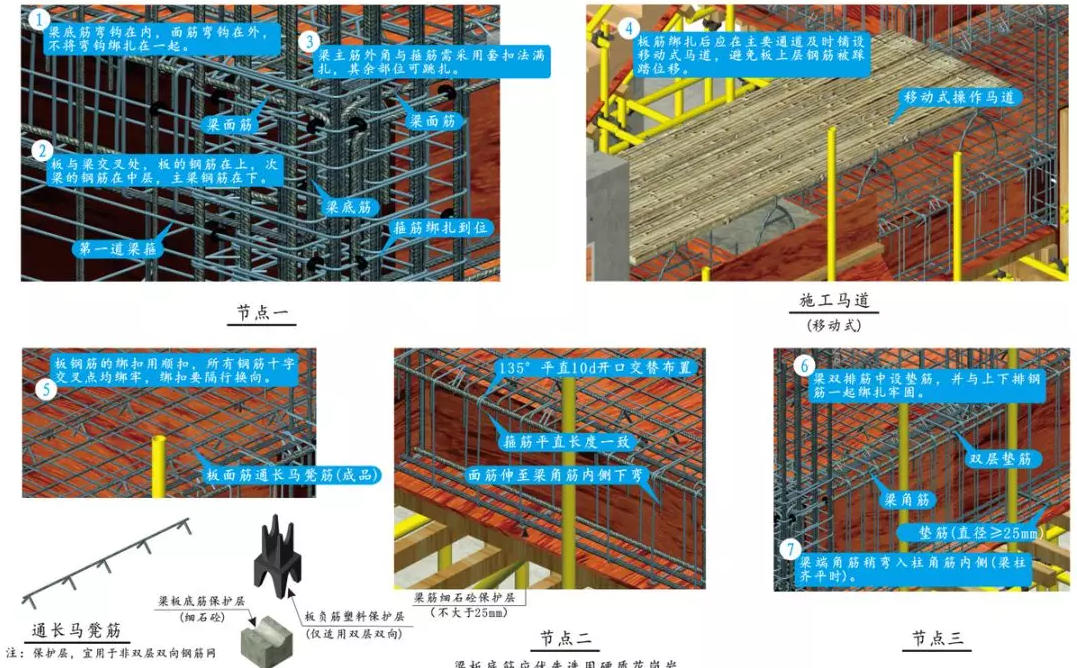

    钢筋质量样板BIM模型

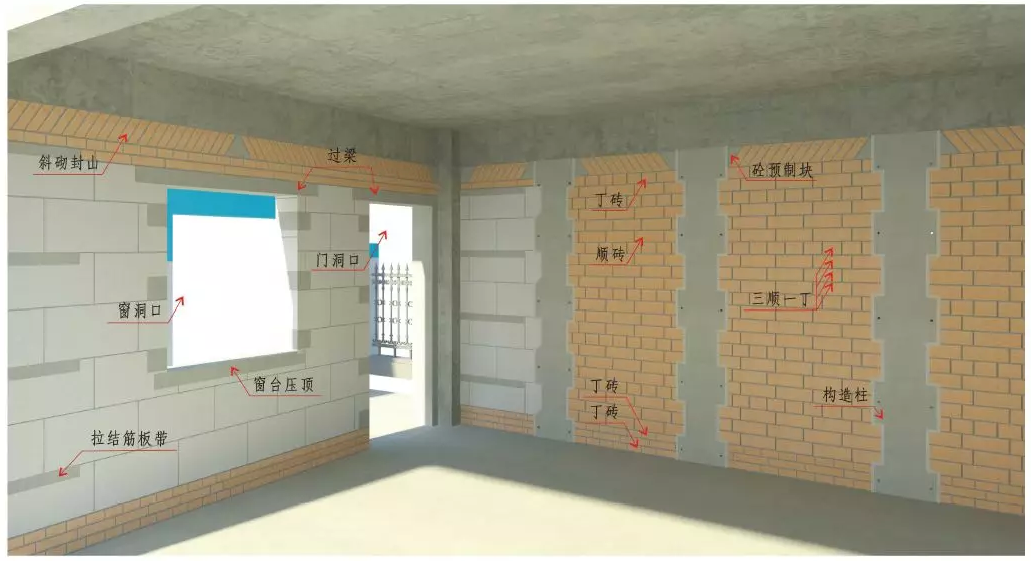

    砌体质量样板BIM模型

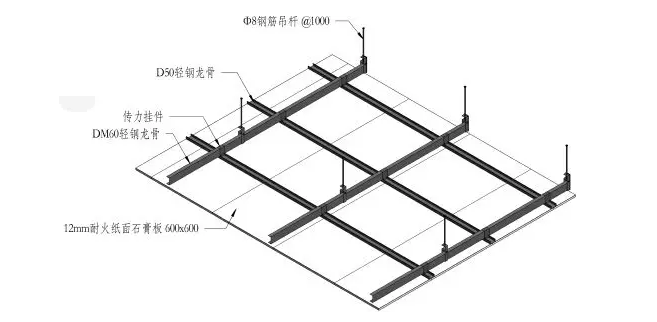

    石膏板吊顶BIM模型

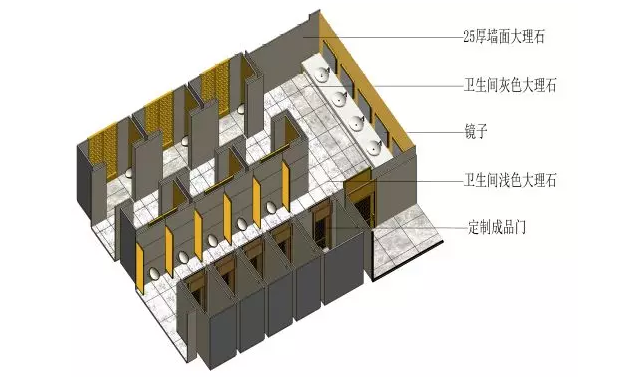

    卫生间BIM模型

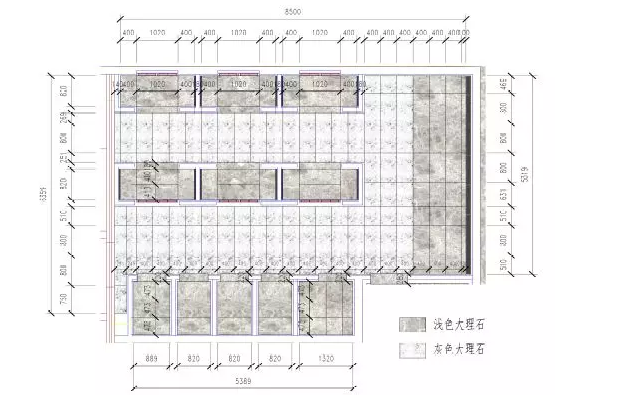

    卫生间排砖BIM出图

    应用BM技术可以有效解决项目综合管线排布复杂的难题，根据综合管线的排布原则，合理排布各管线标高与位置，彻底消除管线的硬碰撞、软碰撞，同时提高有效空间利用率，实现机电管线的合理布置。合理安排施工顺序，避免施工队之间不必要的纠纷，提高施工效率、缩短建设工期,提高工程品质。

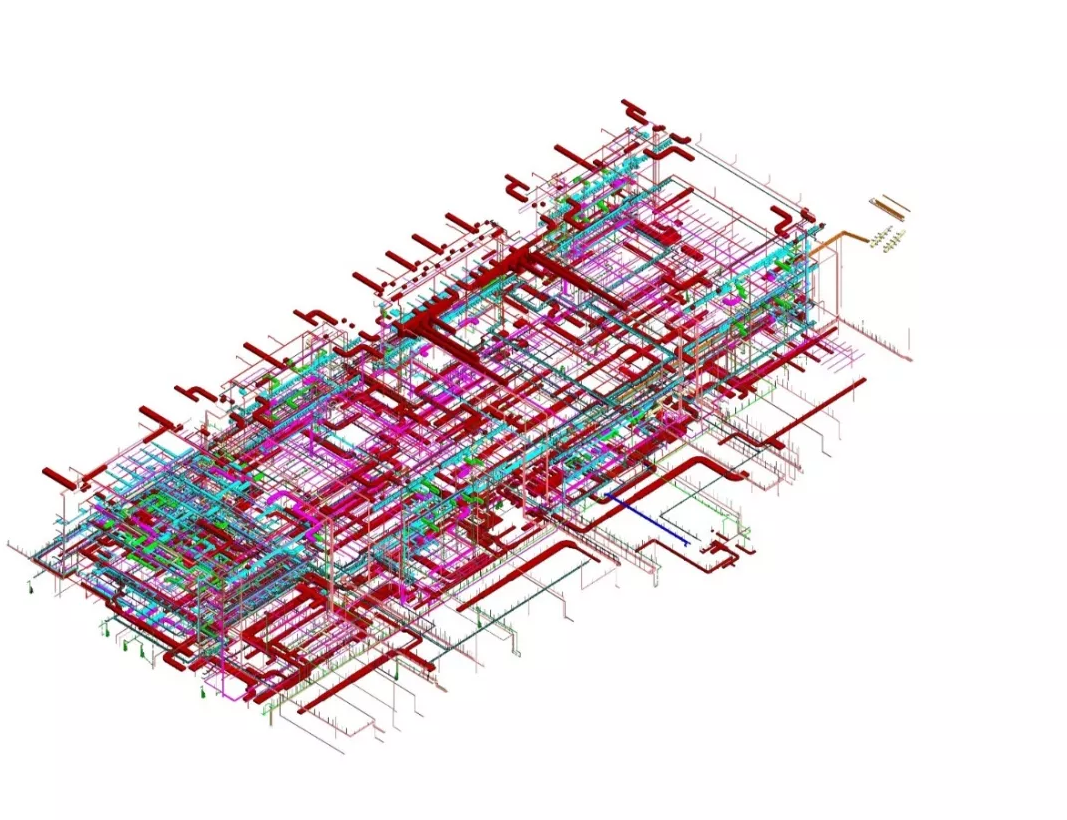

    地下室机电BIM综合模型

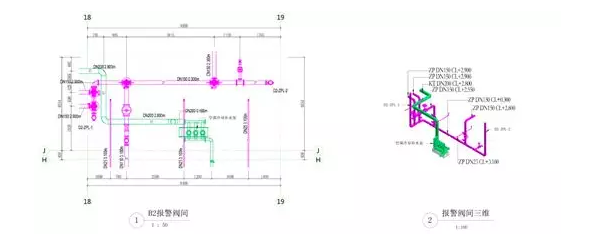

    消防湿式报警阀间BIM出图

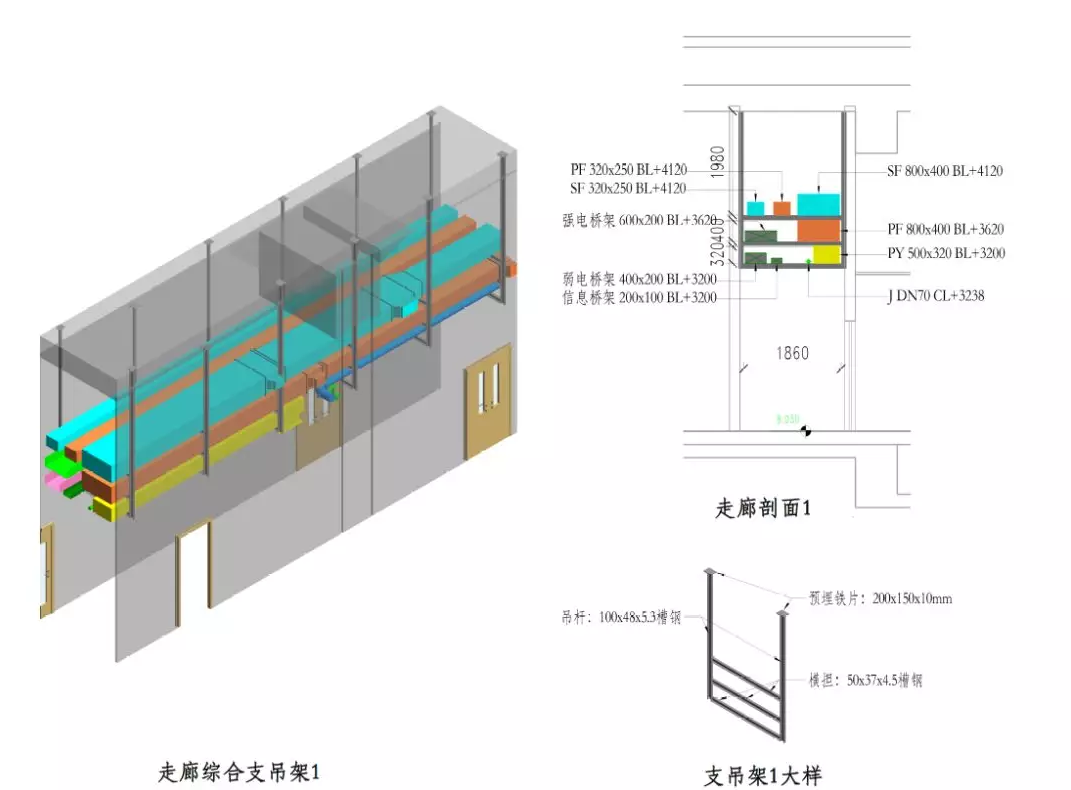

    走廊综合支吊架BIM出图

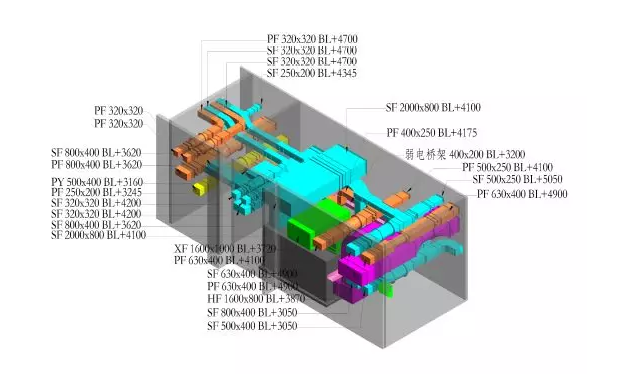

    送排风机房管综BIM出图

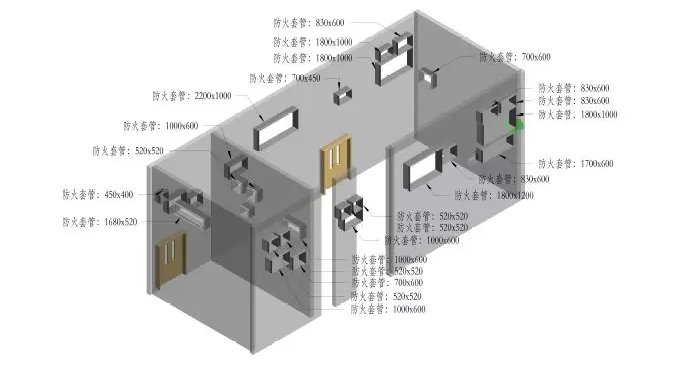

    送排风机房预留预埋BIM出图

    安全防护管理措施

    通过BIM用电模拟、BIM安全帽撞击模拟、临边洞口防护及高空作业模拟及BIM5D质安协同管理，提升项目安全管理水平。

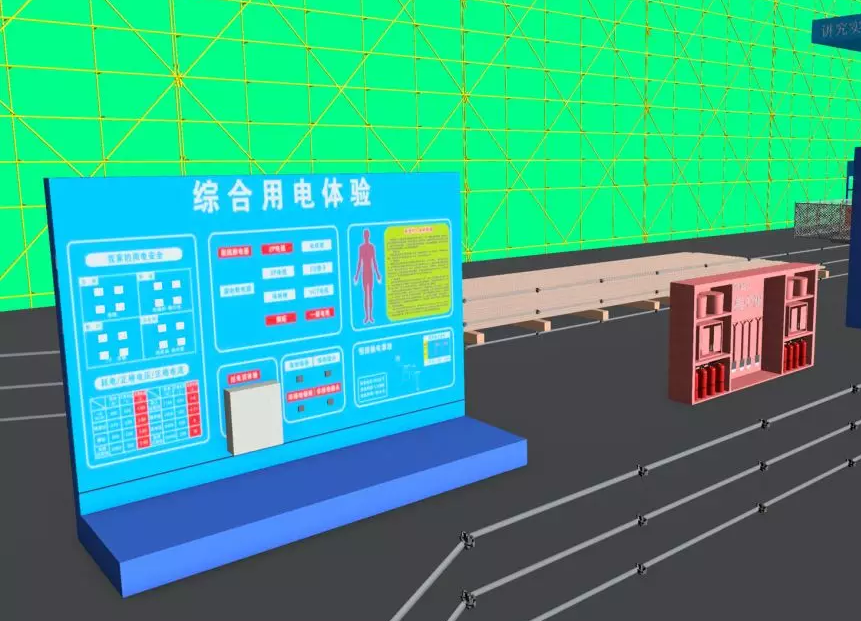

    用电体验模拟BIM模型

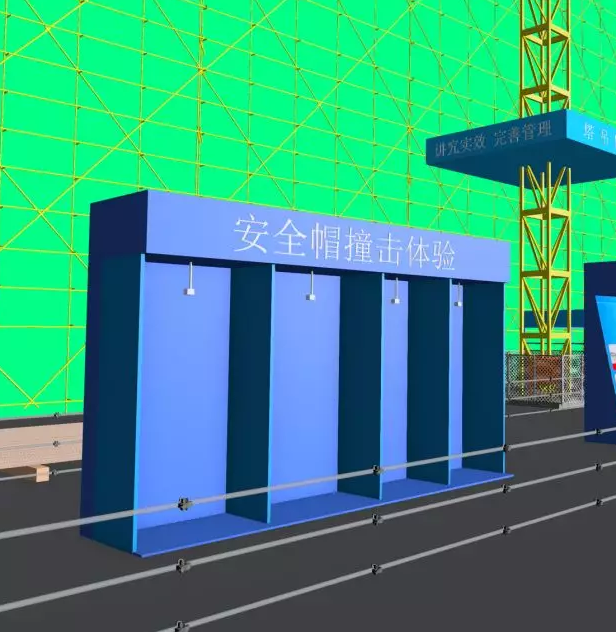

    安全帽撞击模拟BIM模型

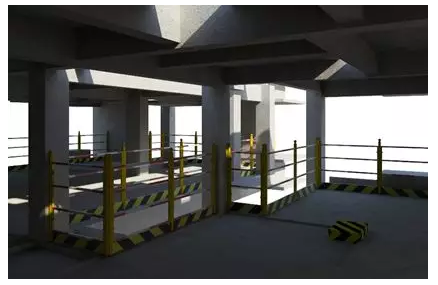

    临边洞口防护BIM模型

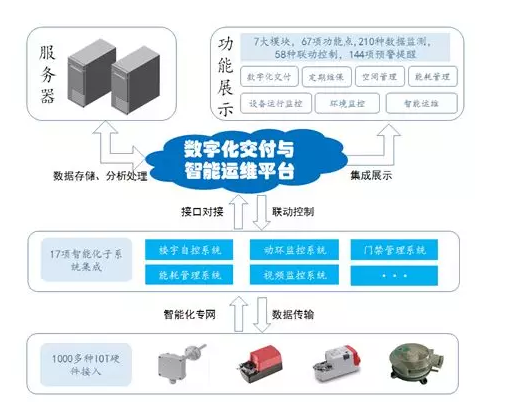

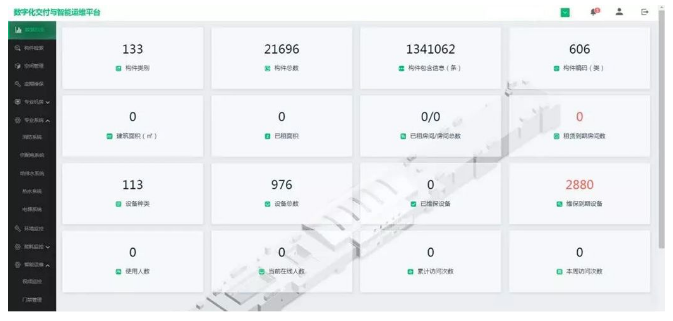

    数字化交付与智能运维平台

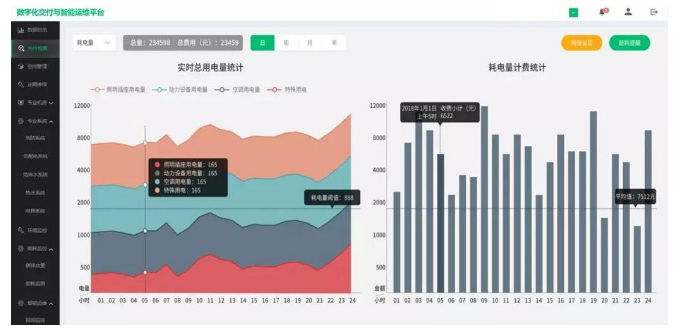

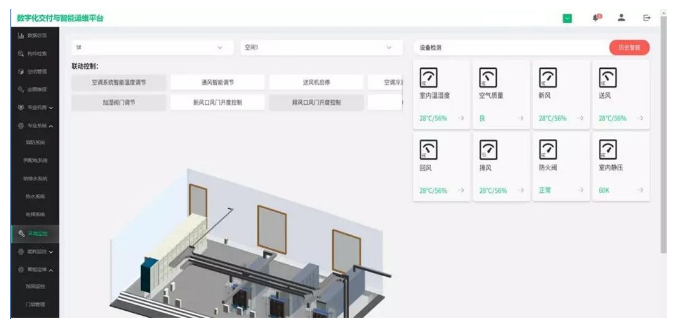

    建立数字化交付与智能运维平台，平台设置数字化交付、定期维保提醒、专业设备监控、环境监控、智能运维、能耗管理及空间管理7大功能模块，实现对建筑内设备、环境、空间及能耗等进行动态监控和可视化管理。

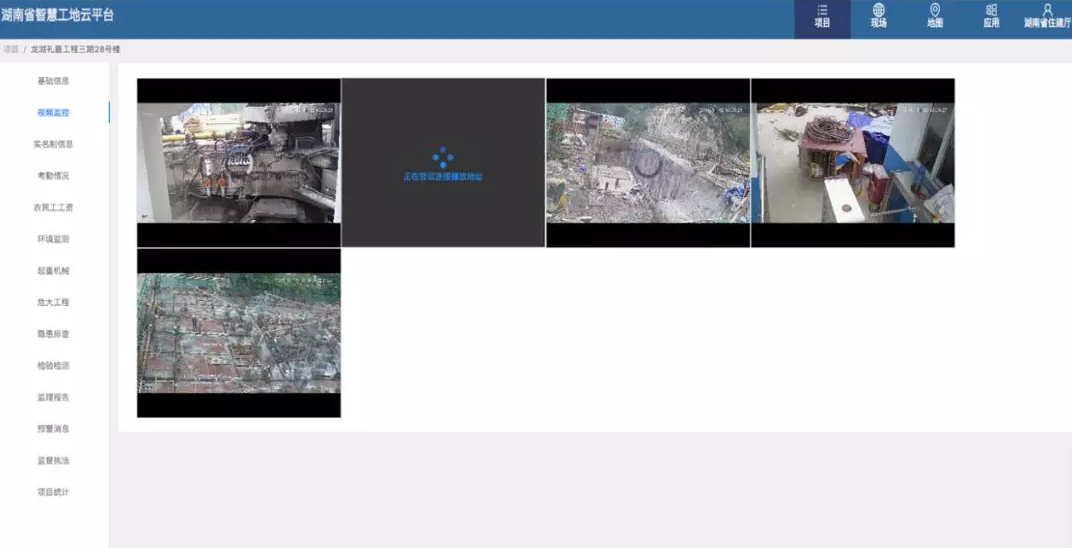

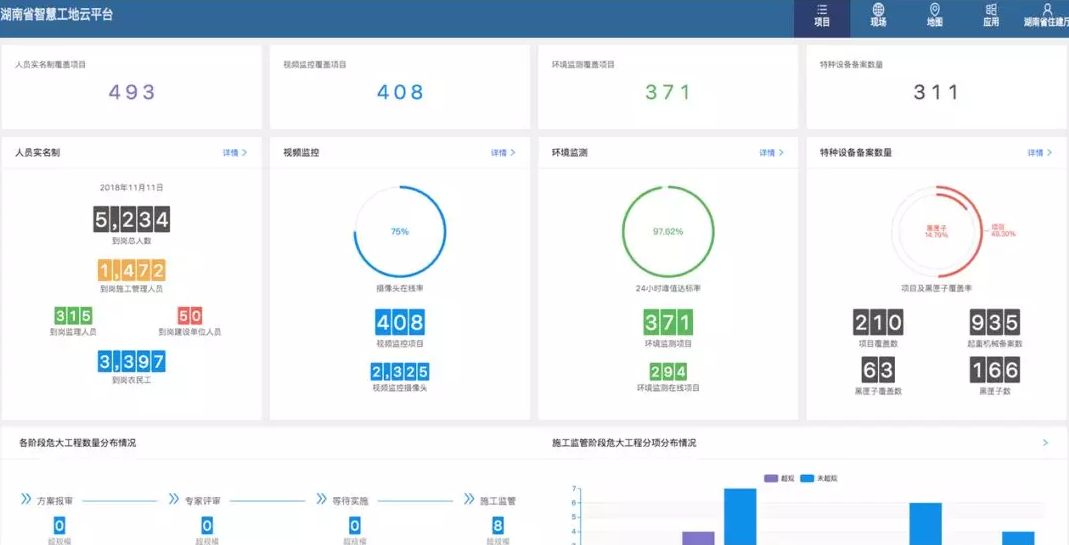

    智慧工地平台

    通过运用物联网、大数据、云计算、BIM等技术，在与我省既有建筑市场和施工现场有关信息管理平台或系统功能互补，有机融合的基础上，建设工程项目4V数据库，搭建包括但不限于安全监管子系统、现场从业人员管理子系统、环境监测子系统、特种设备监控子系统、重大危险源管理子系统、视频监控子系统、质量监管子系统、BIM应用管理子系统、行政监管分析和决策系统等板块构成的模块化、一站式的信息化管理平台。

    湖南建工BIM中心一如既往地为集团各经营单位义务提供BIM标书编制、创优策划、工作站建设等技术服务。按照新的招标文件及评标办法，BIM技术的应用价值，也将在评标中发挥越来越重要的作用，通过多元化的技术方案优化及呈现，更精准更系统的报价，BIM中心将技术辅助各经营单位积极拓展经营，提升工程投标的竞争力。同时，将于2019年将开办新一期的BIM技术标培训指导，为各大企业提高标书质量及中标机会。
