Revit视图范围

    在Revit使用过程中，有时候某些图元看不到，想要调整下视图范围，

    但是看了又看，有时候把自己都搞蒙了，今天就来理解下（其实不用多说，给一张图就完全明白了）。

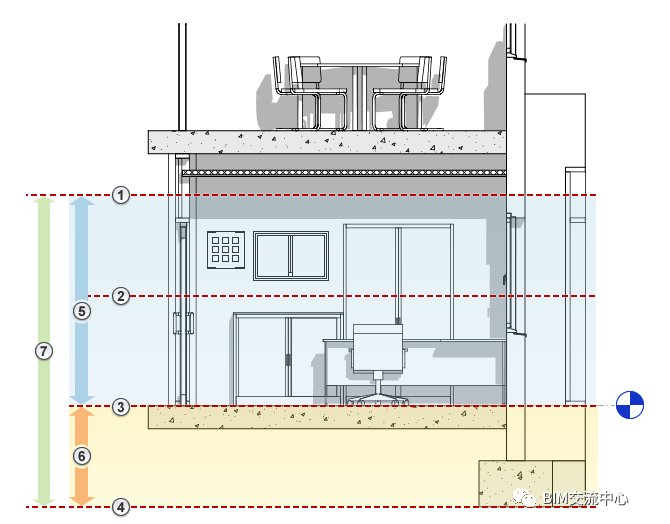

    注：

        1.顶部

        2.剖切面

        3.底部

        4.偏移量（从底部）

        5.主要范围

        6.视图深度

        7.视图范围

    是不是发现一张图，再加上注释，就恍然大悟了。

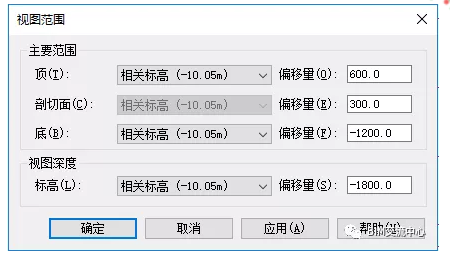

    视图范围是控制对象在视图中的可见性和外观的水平平面集。每个平面和天花板投影平面视图都具有视图范围"视图属性，该属性也称为可见范围；

    水平平面为"顶部平面”、“剖切面"和“底部平面”

    顶剪裁平面和底剪裁平面表示视图范围的最顶部和最底部的部分

    剖切面是确定视图中某些图元可视剖切高度的平面（一般设为1200）

    这三个平面可以定义视图范围的主要范围。

    "视图深度”是主要范围之外的附加平面。可以设置视图深度的标高，以显示位于底裁剪平面下面的图元。默认情况下，该标高与底部重合。
