Dynamo分割使用教程：使用Dynamo分割实体模型
文章来源：硬核小青年
很多时候，我们需要将已有模型分割成多个部分以达到某种应用场景的使用需求。比如说本人在做桥梁拆除施工模拟的时候，主梁需要分块拆除，所以必须根据拆除方案对模型进行切割。然而如果我们单独创建分块的主梁模型的话，耗时耗力耗头发！这里提供了一种使用Dynamo来分割实体模型的方法。

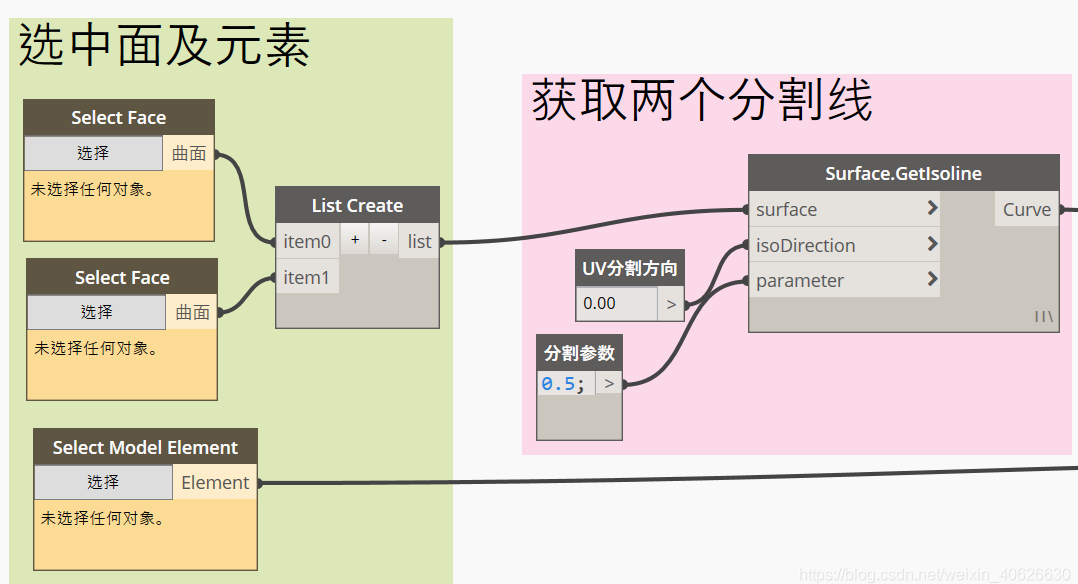

首先我们要获取元素和面，生成两条切割线

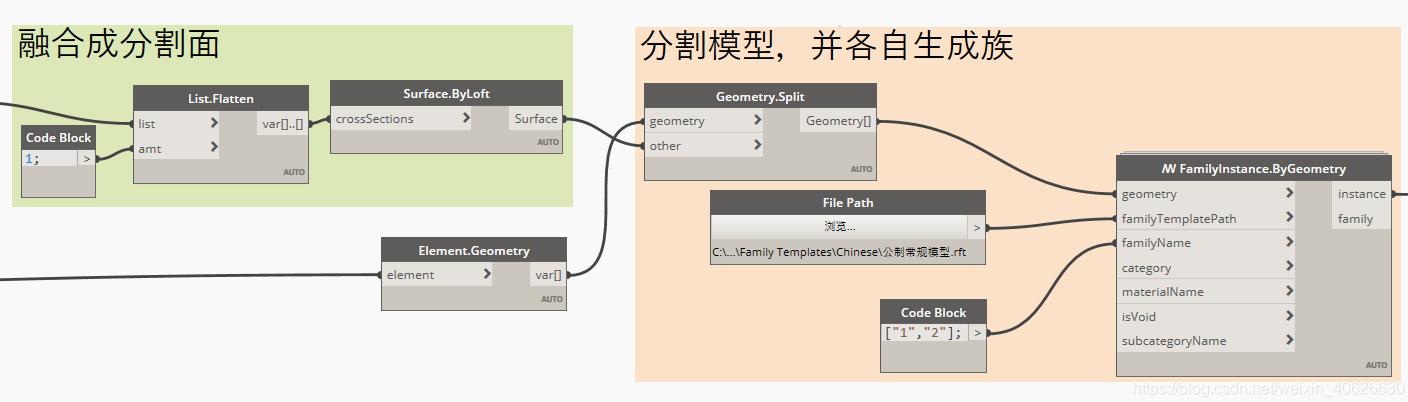

通过切割线融合生成切割面，用于切割主梁实体。切割出来的实体各自会自动生成常规模型族。
分割效果如图所示。
