Dynamo检查怎么做？利用dynamo做构件命名检查
利用BIM软件建模，即创建构件并进行组合的过程。
BIM模型与普通三维模型的区别主要在于构件所带的各种属性，就Revit而言，基本上所有构件都包含有族类别、族、族类型这三大属性。

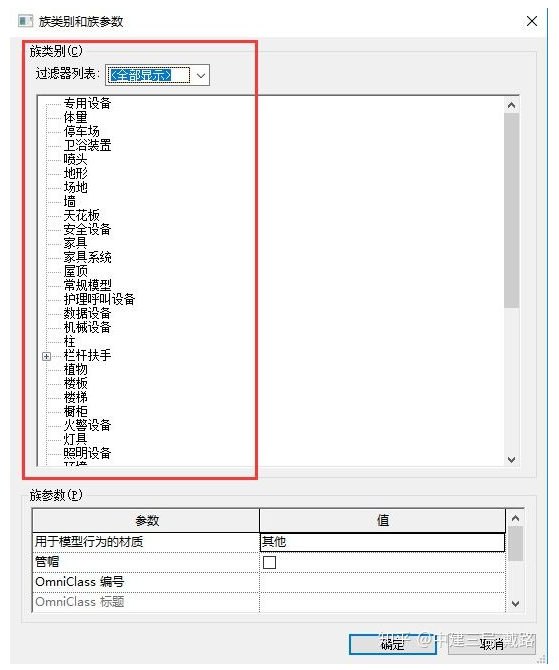

族类别可以在修改-属性-族类别和族参数面板中查看，Revit中一共内置了n（大家自己数）种族类别。
族分为系统族和可载入族，系统族名称不可更改，例如基本墙、楼板，可载入族则可以自定义族名称。
族类型均可以自定义名称。

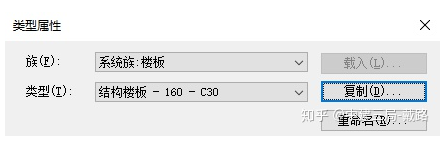

系统族：楼板

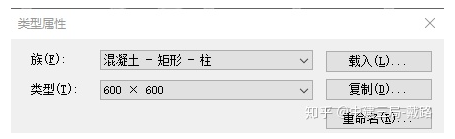

可载入族
因此，我们通过定义族类别、族命名、族类型命名便可将绝大部分构件区分开，类似于一个大的过滤器，便于我们做相关数据的统计和分析。但有个前提是我们不能随意定义族类别、族名称和类型名称，需要为每个构件设置一个命名规则。
具体的规则这里不讲，相信大家都有自己的一套方法，那么如何检查构件命名是否合规呢？这里提供一个利用dynamo进行检查的思路。
主要步骤为：

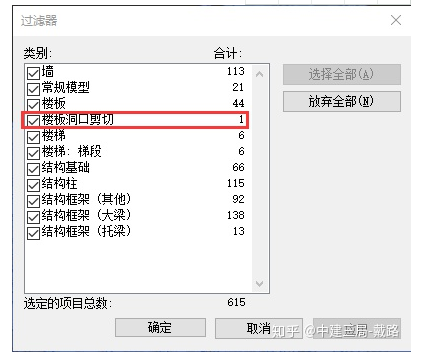

1、创建三维视图，需要把视图中非实体模型的部分隐藏掉，例如空心形状、洞口、模型线等。
2、新建一个excel文件。

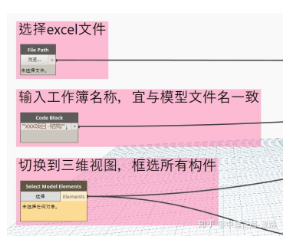

3、打开dynamo文件，这里只需要做三项操作：选择excel文件，输入工作簿名称，框选所有模型。

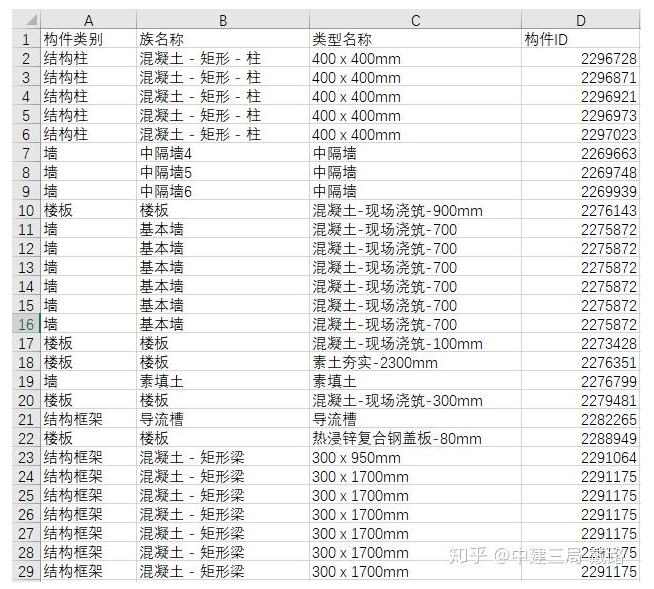

4、运行，自动将构件类别、族名称、族类型名称以及构件ID填写入excel表格。
通过查看表格，利用excel筛选功能便可以查找出命名不合规的构件，通过构件ID可在Revit中找到该构件进行修改。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
